第一章 直流电路
第一章 直流电路

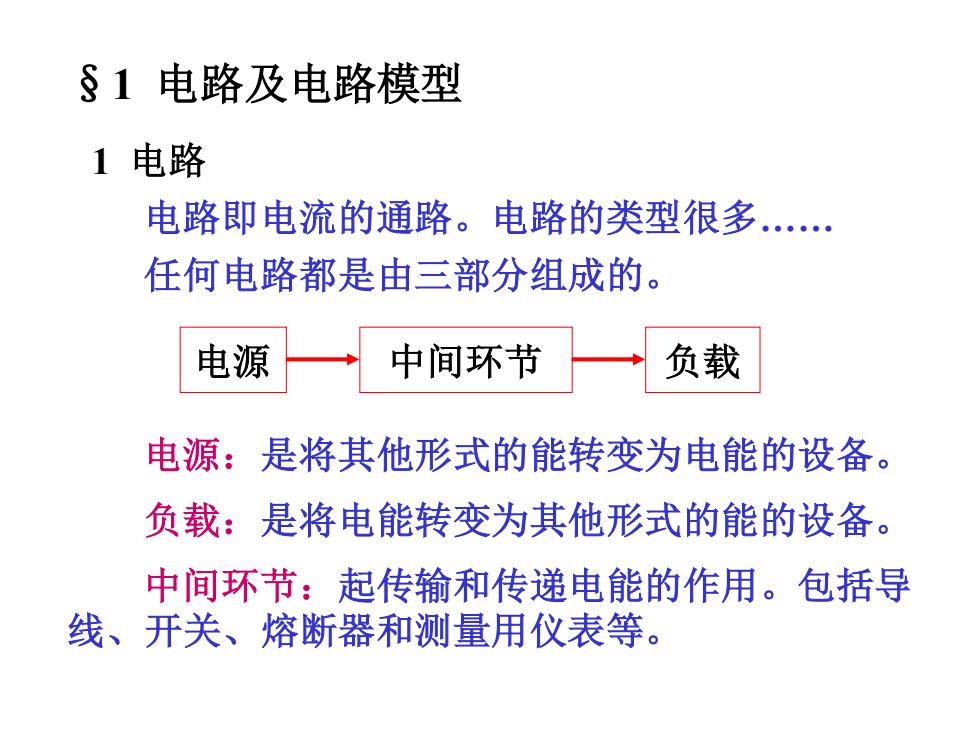

§1电路及电路模型 1电路 电路即电流的通路。电路的类型很多. 任何电路都是由三部分组成的。 电源 中间环节 负载 电源：是将其他形式的能转变为电能的设备。 负载：是将电能转变为其他形式的能的设备。 中间环节：起传输和传递电能的作用。包括导 线、开关、熔断器和测量用仪表等
§1 电路及电路模型 1 电路 电路即电流的通路。电路的类型很多. 任何电路都是由三部分组成的。 电源 中间环节 负载 电源：是将其他形式的能转变为电能的设备。 中间环节：起传输和传递电能的作用。包括导 线、开关、熔断器和测量用仪表等。 负载：是将电能转变为其他形式的能的设备

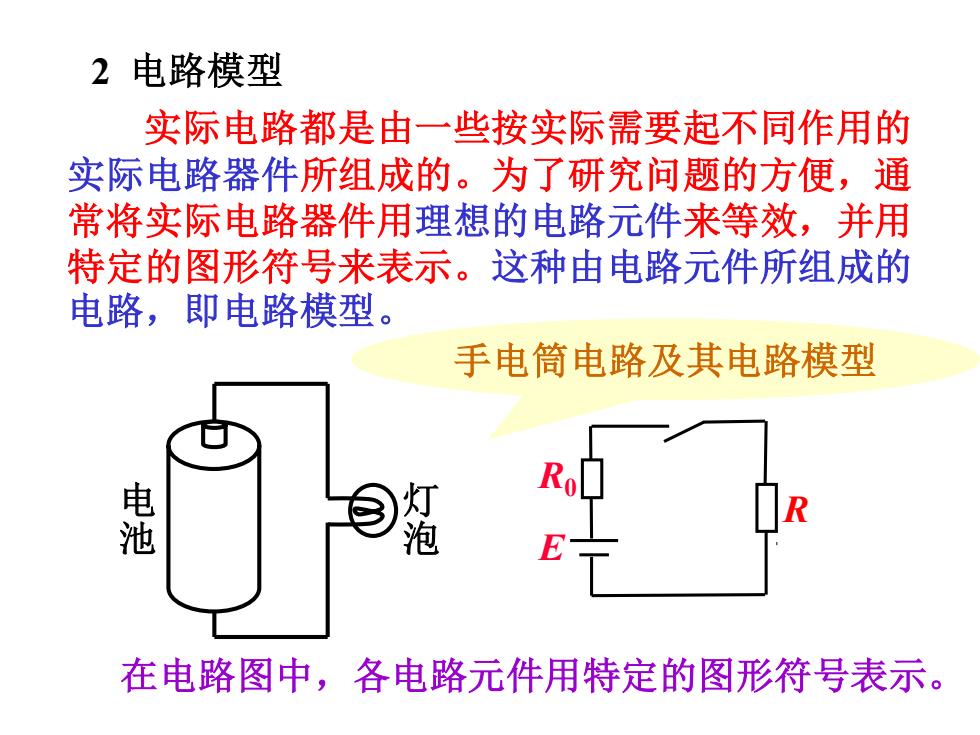

2 电路模型 实际电路都是由一些按实际需要起不同作用的 实际电路器件所组成的。为了研究问题的方便，通 常将实际电路器件用理想的电路元件来等效，并用 特定的图形符号来表示。这种由电路元件所组成的 电路，即电路模型。 手电筒电路及其电路模型 患 灯 R E 在电路图中，各电路元件用特定的图形符号表示
实际电路都是由一些按实际需要起不同作用的 实际电路器件所组成的。为了研究问题的方便，通 常将实际电路器件用理想的电路元件来等效，并用 特定的图形符号来表示。这种由电路元件所组成的 电路，即电路模型。 2 电路模型 在电路图中，各电路元件用特定的图形符号表示。 手电筒电路及其电路模型 电 池 灯 泡 E R0 R

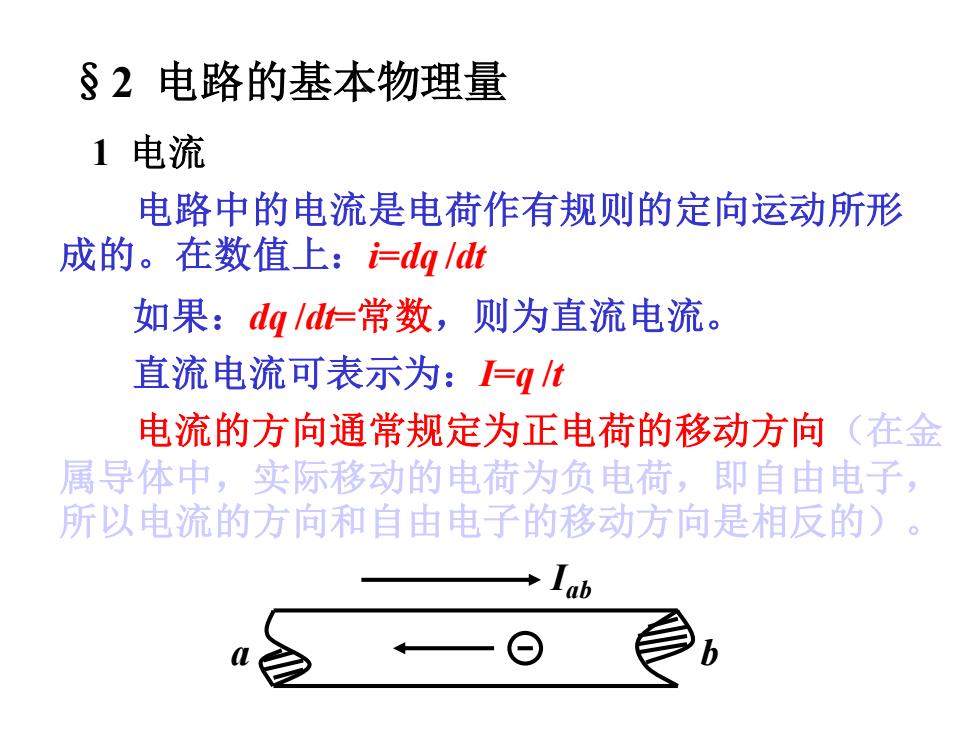

§2电路的基本物理量 1电流 电路中的电流是电荷作有规则的定向运动所形 成的。在数值上：=dg Idt 如果：dg/d仁常数，则为直流电流。 直流电流可表示为：=qt 电流的方向通常规定为正电荷的移动方向（在金 属导体中，实际移动的电荷为负电荷，即自由电子， 所以电流的方向和自由电子的移动方向是相反的)。 ab
1 电流 电路中的电流是电荷作有规则的定向运动所形 成的。在数值上：i=dq /dt 如果：dq /dt=常数，则为直流电流。 直流电流可表示为：I=q /t §2 电路的基本物理量 电流的方向通常规定为正电荷的移动方向（在金 属导体中，实际移动的电荷为负电荷，即自由电子， 所以电流的方向和自由电子的移动方向是相反的）。 Iab a b

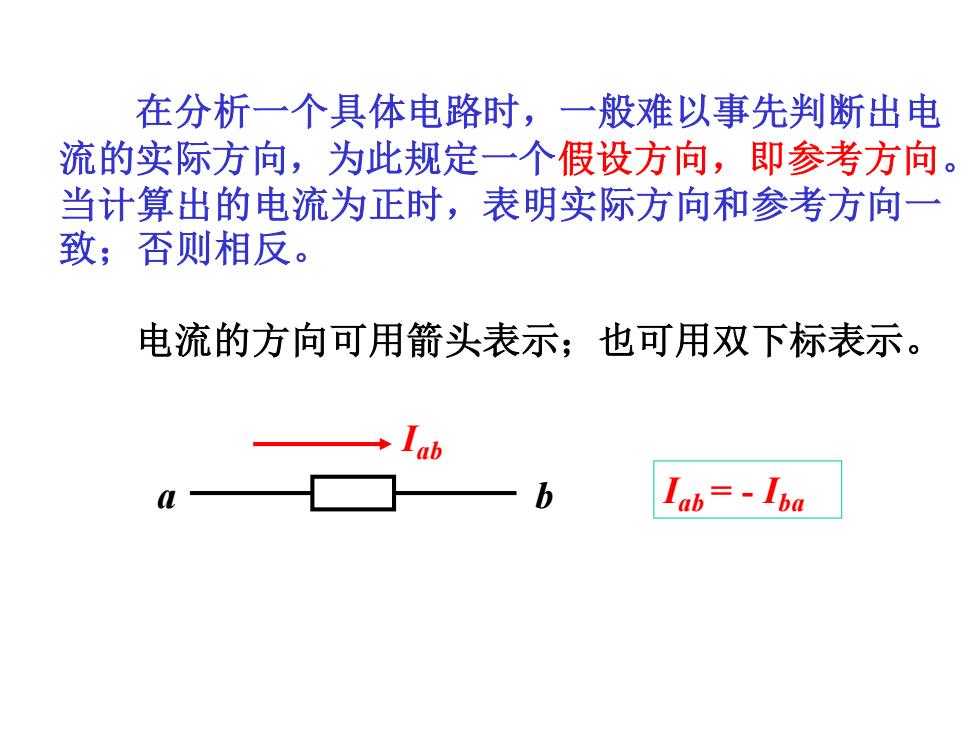

在分析一个具体电路时，一般难以事先判断出电 流的实际方向，为此规定一个假设方向，即参考方向。 当计算出的电流为正时，表明实际方向和参考方向一 致；否则相反。 电流的方向可用箭头表示；也可用双下标表示。 Iab=-Iba
电流的方向可用箭头表示；也可用双下标表示。 a b Iab Iab = - Iba 在分析一个具体电路时，一般难以事先判断出电 流的实际方向，为此规定一个假设方向，即参考方向。 当计算出的电流为正时，表明实际方向和参考方向一 致；否则相反
