第九章 半导体存储器 可编程逻辑器件
第九章 半导体存储器 可编程逻辑器件
§1半导体存储器概述 半导体存储器几乎是当今数字系统中不可缺少的重要组成部分， 它可以用来存储大量的二进制数据。 半导体存储器由半导体集成电路制成，具有集成度高、存取速 度快、体积小等特点。 半导体存储器的容量用能存储二进制数的字数与每个字的位数 的乘积表示，如1024×1(1K),2048×8（16K)等。 内存储器 要求存取速度要快，一般采用半导体存储器。 计算机 存储器 外存储器 要求存储容量大，一般采用磁盘、光盘等
半导体存储器几乎是当今数字系统中不可缺少的重要组成部分， 它可以用来存储大量的二进制数据。 半导体存储器由半导体集成电路制成，具有集成度高、存取速 度快、体积小等特点。 半导体存储器的容量用能存储二进制数的字数与每个字的位数 的乘积表示，如10241（1K）,2048 8（16K）等。 计算机 存储器 内存储器— 要求存取速度要快，一般采用半导体存储器。 外存储器— 要求存储容量大，一般采用磁盘、光盘等。 §1 半导体存储器概述
掩模ROM (不可改写ROM、固定ROM) 一次可编程ROM(PROM) ROM 光可擦除可编程ROM(EPROM) 半导体 存储器 电可擦除可编程ROM(E2PROM) 静态RAM RAM 动态RAM ROM-Read Only memory RAM- Random Access Memory
半导体 存储器 ROM RAM 静态RAM 动态RAM 掩模ROM （不可改写ROM、固定ROM） 一次可编程ROM（PROM） 光可擦除可编程ROM（EPROM） 电可擦除可编程ROM（E2PROM） ROM——Read Only memory RAM——Random Access Memory

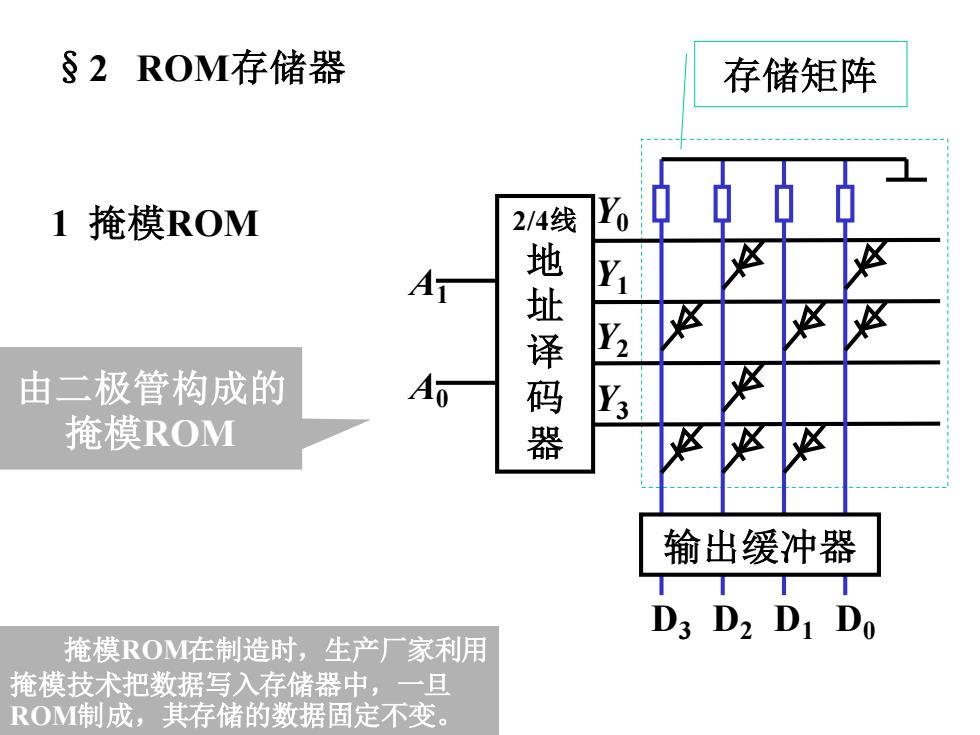

§2ROM存储器 存储矩阵 1掩模ROM 2/4线 Yo A 由二极管构成的 Ao 地址译码器 掩模ROM 输出缓冲器 D3 D2 D1 Do 掩模ROM在制造时，生产厂家利用 掩模技术把数据写入存储器中，一旦 ROM制成，其存储的数据固定不变
§2 ROM存储器 1 掩模ROM 由二极管构成的 掩模ROM 2/4线 地 址 译 码 器 输出缓冲器 D3 D2 D1 D0 Y0 Y2 Y1 Y3 A1 A0 存储矩阵 掩模ROM在制造时，生产厂家利用 掩模技术把数据写入存储器中，一旦 ROM制成，其存储的数据固定不变

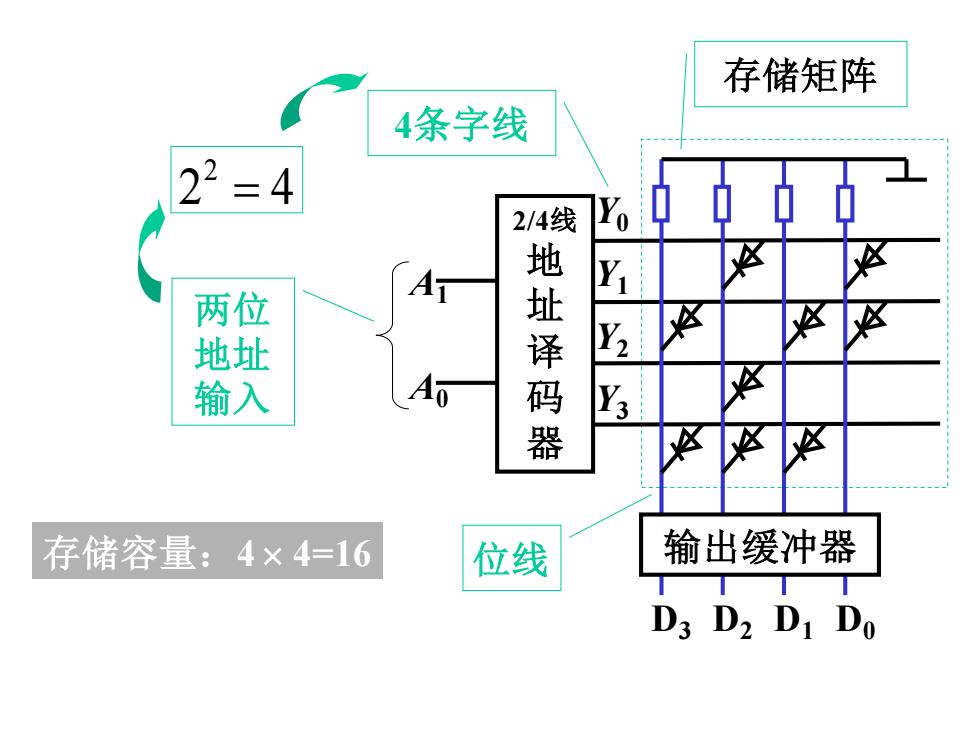

存储矩阵 4条字线 22=4 2/4线 Y 两位 A 地址 地址译码 Y 输入 存储容量：4×4=16 位线 输出缓冲器 D3 D2 D1 Do
4条字线 位线 2 4 2 = 两位 地址 输入 2/4线 地 址 译 码 器 输出缓冲器 D3 D2 D1 D0 Y0 Y2 Y1 Y3 A1 A0 存储矩阵 存储容量：4 4=16
