第六章 晶闸管及其应用
第六章 晶闸管及其应用

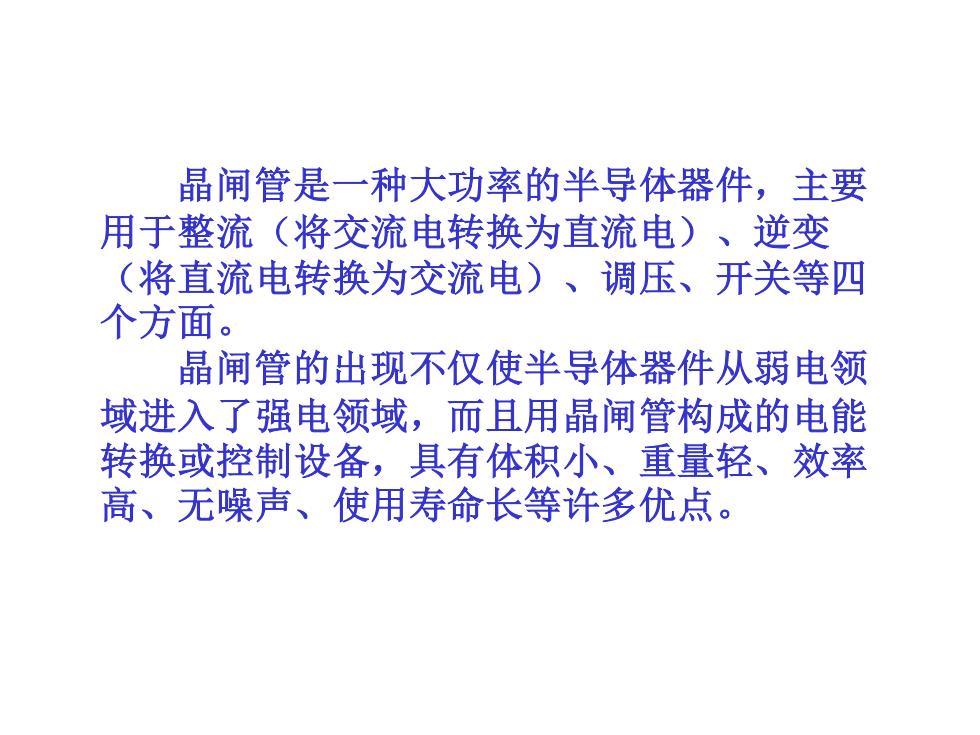

晶闸管是一种大功率的半导体器件，主要 用于整流（将交流电转换为直流电）、逆变 (将直流电转换为交流电)、调压、开关等四 个方面。 晶闸管的出现不仅使半导体器件从弱电领 域进入了强电领域，而且用晶闸管构成的电能 转换或控制设备，具有体积小、重量轻、效率 高、无噪声、使用寿命长等许多优点
晶闸管是一种大功率的半导体器件，主要 用于整流（将交流电转换为直流电）、逆变 （将直流电转换为交流电）、调压、开关等四 个方面。 晶闸管的出现不仅使半导体器件从弱电领 域进入了强电领域，而且用晶闸管构成的电能 转换或控制设备，具有体积小、重量轻、效率 高、无噪声、使用寿命长等许多优点

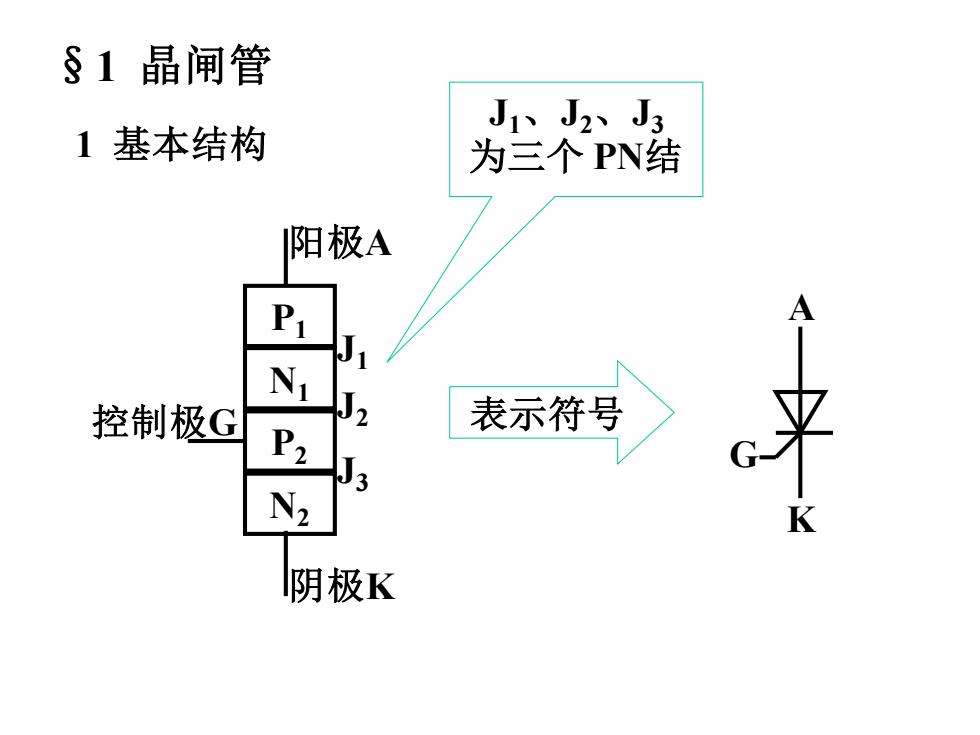

§1晶闸管 J1、J2、J3 1基本结构 为三个PN结 阳极A P Ni 控制极G 表示符号 P2 N2 阴极K
§1 晶闸管 1 基本结构 P1 N1 P2 N2 J1 J3 J2 阳极A 阴极K 控制极G A K G J1、J2、J3 为三个 PN结 表示符号

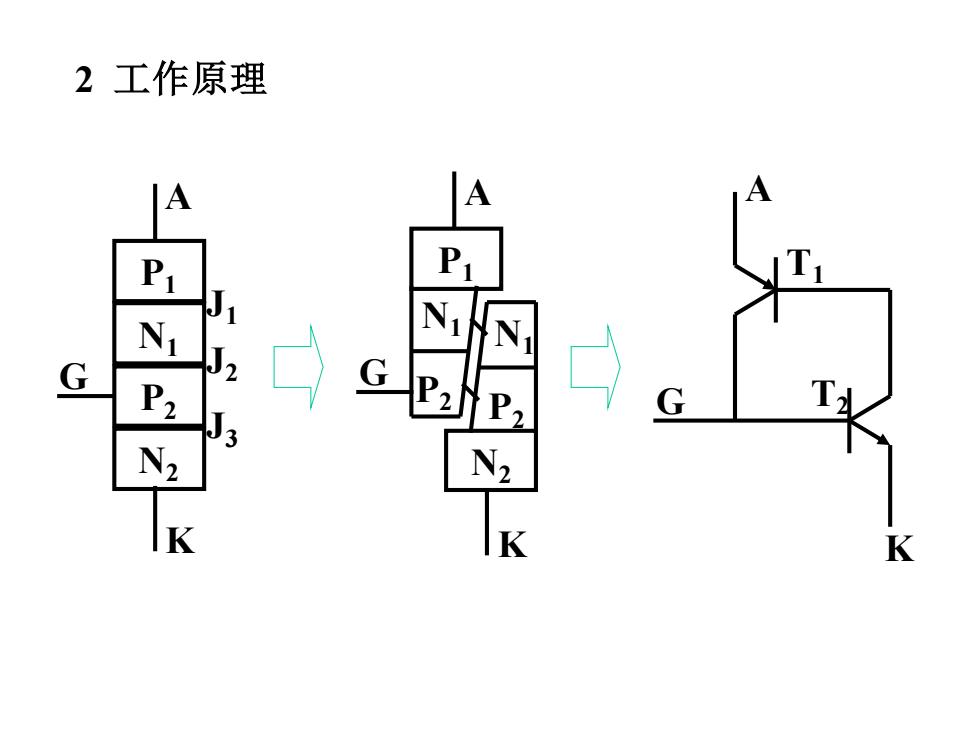

2工作原理 A P 1 N N J2 G P2 P2 P2 G N2 N2 K K K
2 工作原理 P1 N1 P2 N2 J1 J3 J2 AK G A K G P 1 N 1 P 2 N 2P 2N 1 A K G T 1T 2

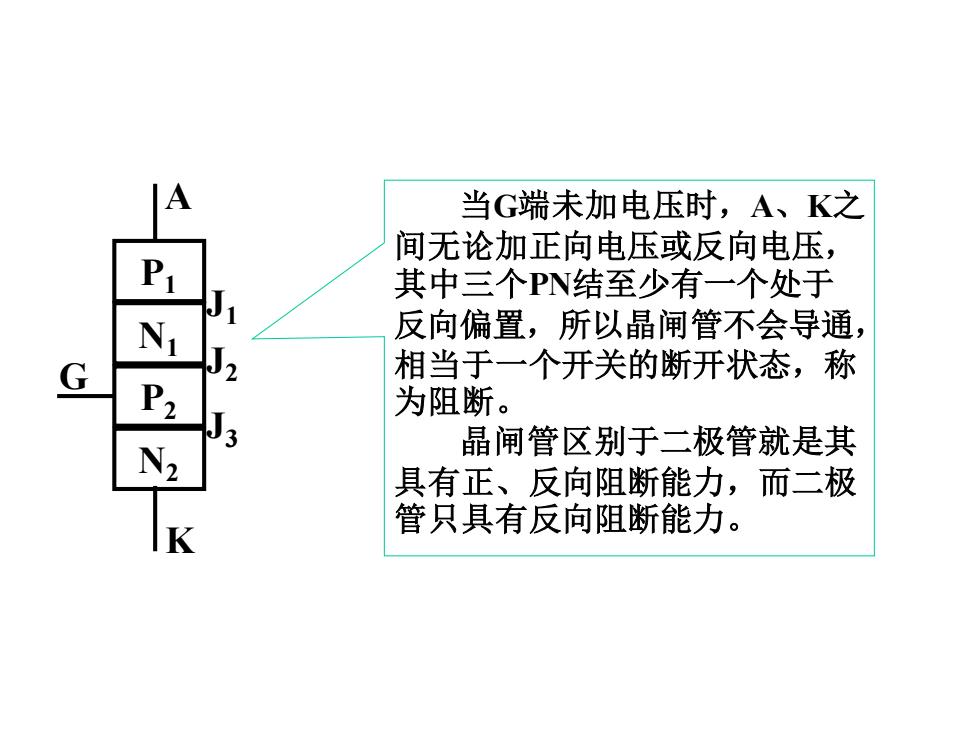

当G端未加电压时，A、K之 间无论加正向电压或反向电压， P 其中三个PN结至少有一个处于 N 反向偏置，所以晶闸管不会导通， 相当于一个开关的断开状态，称 P2 为阻断。 N 晶闸管区别于二极管就是其 具有正、反向阻断能力，而二极 管只具有反向阻断能力。 K
P 1 N 1 P 2 N2 J 1 J 3 J 2 AK G 当 G端未加电压时， A 、 K 之 间无论加正向电压或反向电压， 其中三个PN结至少有一个处于 反向偏置，所以晶闸管不会导通， 相当于一个开关的断开状态，称 为阻断。 晶闸管区别于二极管就是其 具有正、反向阻断能力，而二极 管只具有反向阻断能力
