第八 章 低压电器 及继电接舵控制
第 八 章 低压电器 及继电接触控制

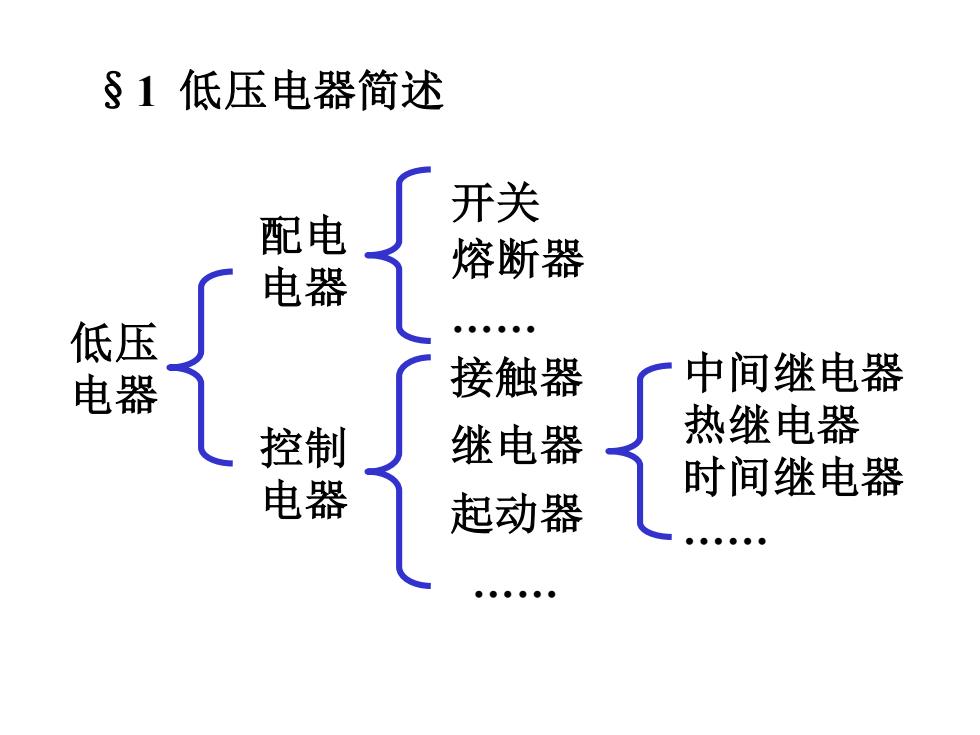

§1低压电器简述 开关 配电 熔断器 电器 低压 电器 接触器 中间继电器 控制 继电器 热继电器 电器 时间继电器 起动器
低压 电器 配电 电器 控制 电器 开关 熔断器 . 接触器 继电器 起动器 . 中间继电器 热继电器 时间继电器 . §1 低压电器简述

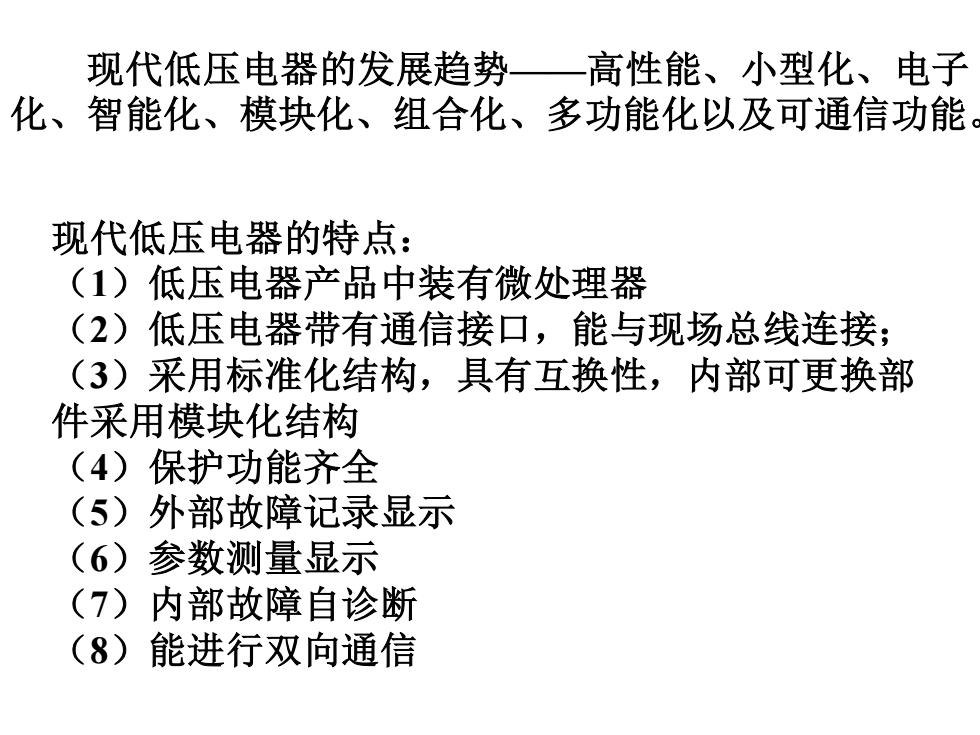

现代低压电器的发展趋势—高性能、小型化、电子 化、智能化、模块化、组合化、多功能化以及可通信功能。 现代低压电器的特点： (1)低压电器产品中装有微处理器 (2)低压电器带有通信接口，能与现场总线连接； (3)采用标准化结构，具有互换性，内部可更换部 件采用模块化结构 (4)保护功能齐全 (5)外部故障记录显示 (6)参数测量显示 (7)内部故障自诊断 (8)能进行双向通信
现代低压电器的发展趋势——高性能、小型化、电子 化、智能化、模块化、组合化、多功能化以及可通信功能。 现代低压电器的特点： （1）低压电器产品中装有微处理器 （2）低压电器带有通信接口，能与现场总线连接； （3）采用标准化结构，具有互换性，内部可更换部 件采用模块化结构 （4）保护功能齐全 （5）外部故障记录显示 （6）参数测量显示 （7）内部故障自诊断 （8）能进行双向通信

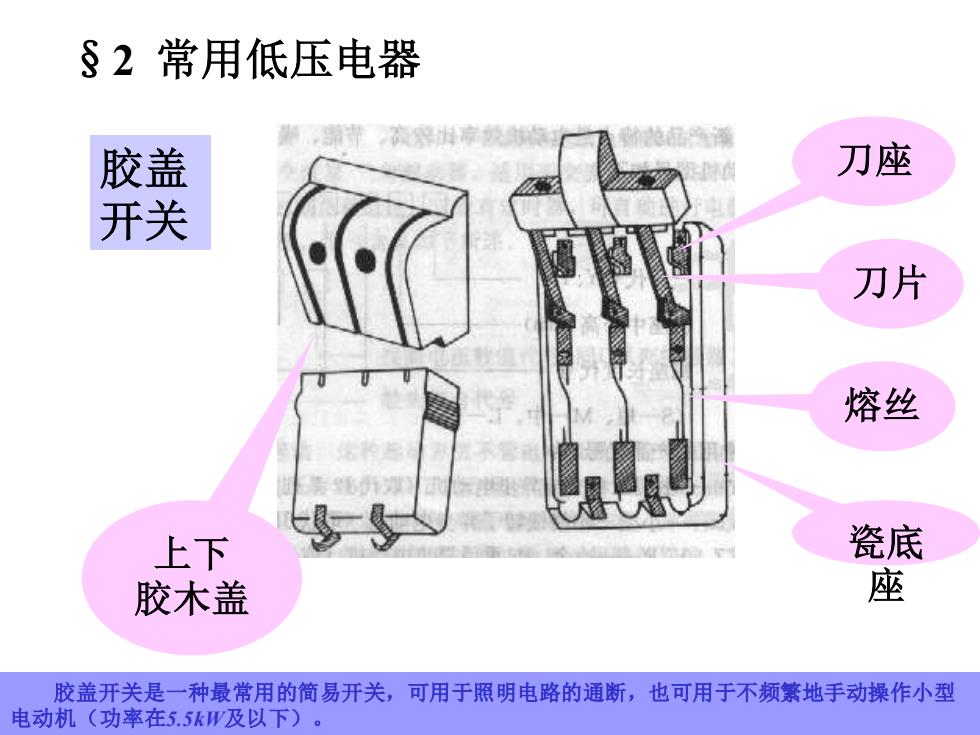

§2常用低压电器 胶盖 刀座 开关 刀片 熔丝 上下 瓷底 胶木盖 座 胶盖开关是一种最常用的简易开关，可用于照明电路的通断，也可用于不频繁地手动操作小型 电动机（功率在5.5kW及以下）
胶盖开关是一种最常用的简易开关，可用于照明电路的通断，也可用于不频繁地手动操作小型 电动机（功率在5.5kW及以下）。 胶盖 开关 §2 常用低压电器 刀片 刀座 熔丝 上下 胶木盖 瓷底 座
铁壳 铁壳 开关 罩 刀座 刀片 排国 操作手柄 熔断 照 铁壳开关可手动不频繁地通断电路或作为线路果端的短路保护之用。 由于铁壳开关具有全封闭的可开合的外壳，所以可用于有粉尘的场所。 铁壳开关的壳盖打开时不能合闸，而合闸时壳盖不能打开，比较安全
铁壳开关可手动不频繁地通断电路或作为线路末端的短路保护之用。 由于铁壳开关具有全封闭的可开合的外壳，所以可用于有粉尘的场所。 铁壳开关的壳盖打开时不能合闸，而合闸时壳盖不能打开，比较安全。 铁壳 灭弧 罩 刀座 刀片 操作手柄 熔断 器 铁壳 开关
