第仑章 门电路和 组合逻辑电路
第七章 门电路和 组合逻辑电路

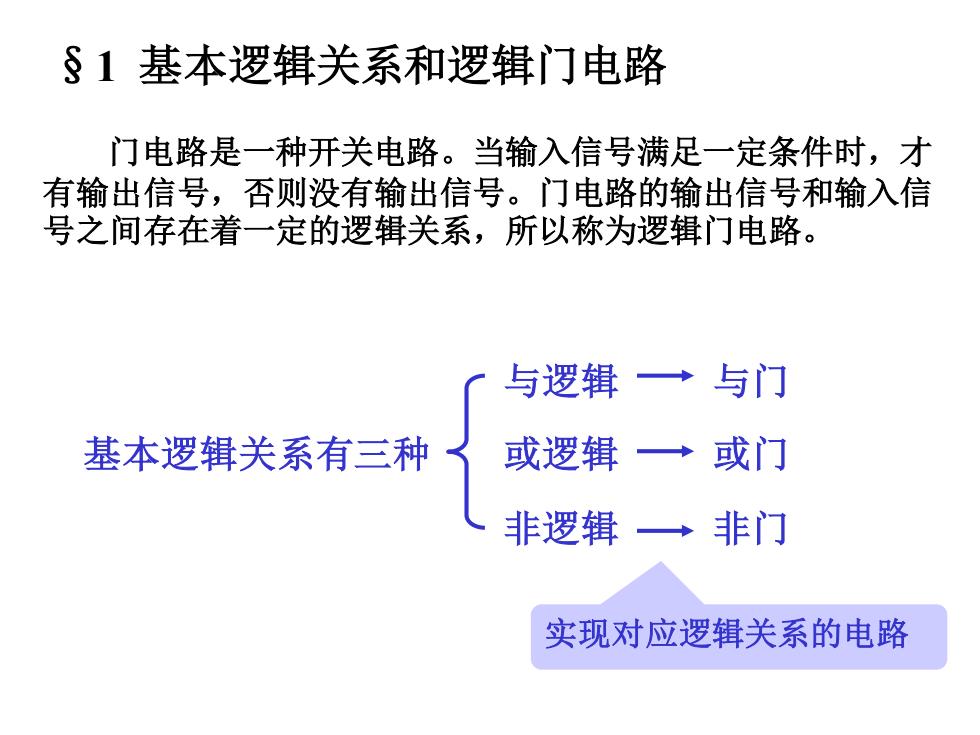

§1基本逻辑关系和逻辑门电路 门电路是一种开关电路。当输入信号满足一定条件时，才 有输出信号，否则没有输出信号。门电路的输出信号和输入信 号之间存在着一定的逻辑关系，所以称为逻辑门电路。 与逻辑 →与门 基本逻辑关系有三种 或逻辑 → 或门 非逻辑 →非门 实现对应逻辑关系的电路
§1 基本逻辑关系和逻辑门电路 门电路是一种开关电路。当输入信号满足一定条件时，才 有输出信号，否则没有输出信号。门电路的输出信号和输入信 号之间存在着一定的逻辑关系，所以称为逻辑门电路。 基本逻辑关系有三种 与逻辑 或逻辑 非逻辑 与门 或门 非门 实现对应逻辑关系的电路

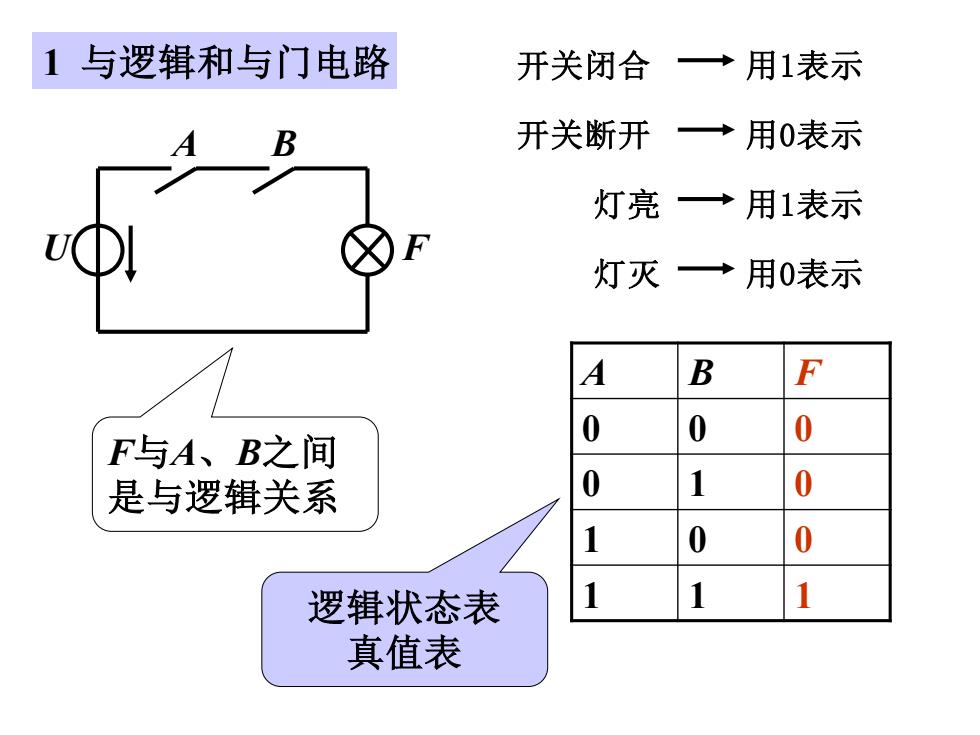

1与逻辑和与门电路 开关闭合 → 用1表示 开关断开 用0表示 灯亮 >用1表示 灯灭→ 用0表示 A B F 0 0 0 F与A、B之间 是与逻辑关系 0 1 0 0 0 逻辑状态表 真值表
1 与逻辑和与门电路 U A B F 开关闭合 用1表示 开关断开 用0表示 灯亮 用1表示 灯灭 用0表示 A B F 0 0 0 0 1 0 1 0 0 1 1 1 F与A、B之间 是与逻辑关系 逻辑状态表 真值表

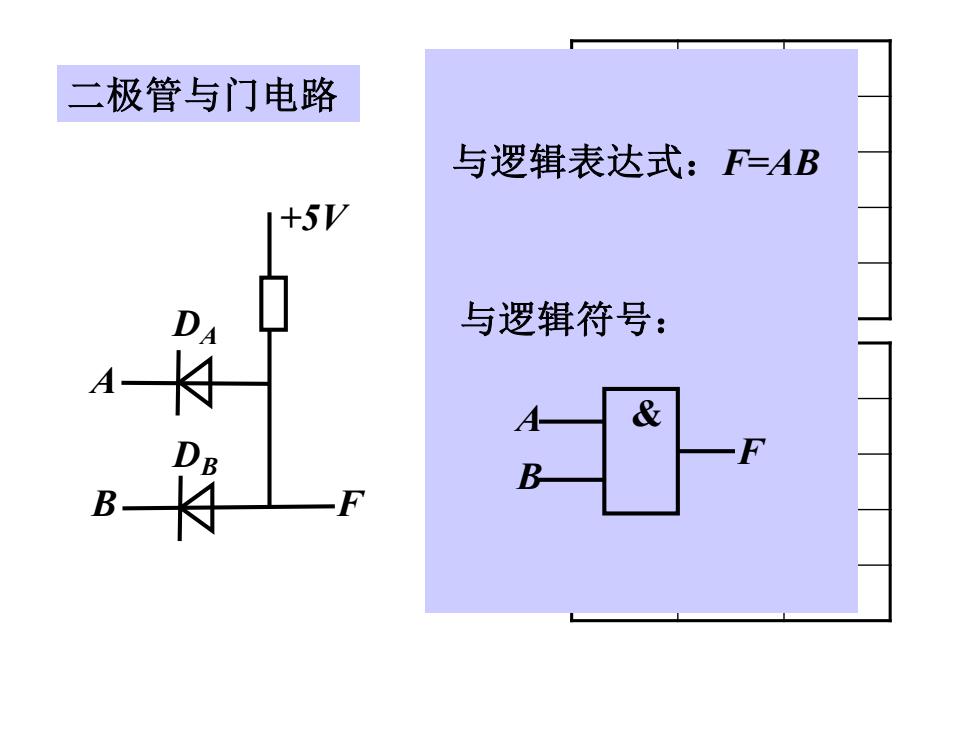

二极管与门电路 与逻辑表达式：F=AB +5V 与逻辑符号： & D F B
二极管与门电路 F DA DB A B +5V A B F 0 0 0 0 1 0 1 0 0 1 1 1 VA VB VF 0V 0V 0V 0V 3V 0V 3V 0V 0V 3V 3V 3V 符 合 与 逻 辑 关 系 A B F & 与逻辑表达式：F=AB 与逻辑符号：

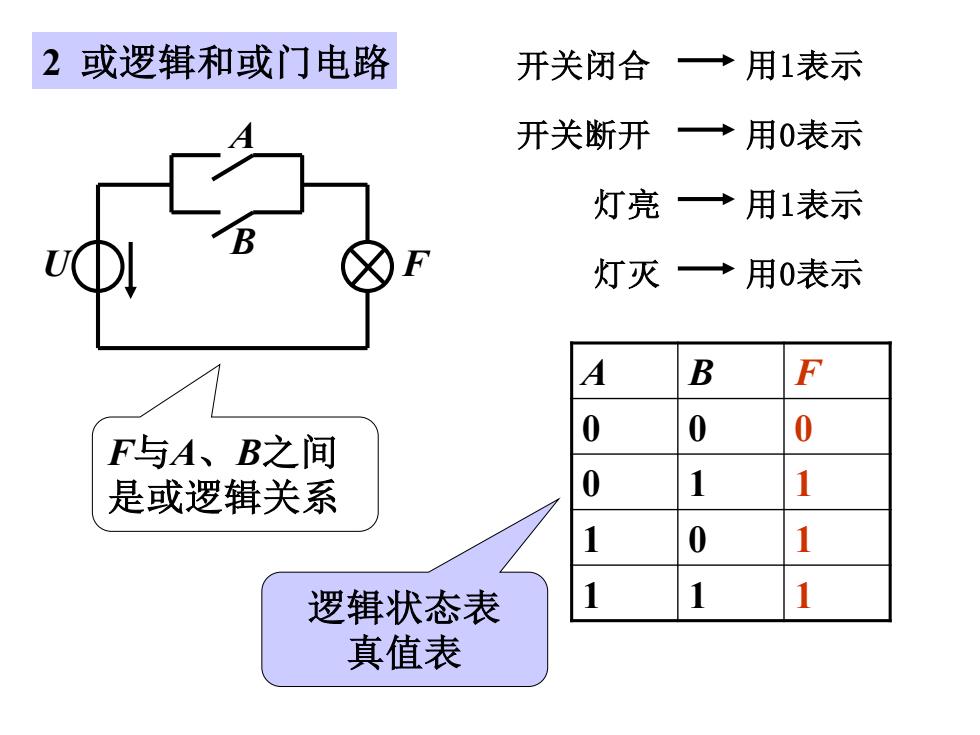

2或逻辑和或门电路 开关闭合 用1表示 开关断开 用0表示 灯亮 >用1表示 灯灭→ 用0表示 A B F 0 0 0 F与A、B之间 是或逻辑关系 0 1 0 逻辑状态表 真值表
2 或逻辑和或门电路 开关闭合 用1表示 开关断开 用0表示 灯亮 用1表示 灯灭 用0表示 A B F 0 0 0 0 1 1 1 0 1 1 1 1 F与A、B之间 是或逻辑关系 逻辑状态表 真值表 U A B F
