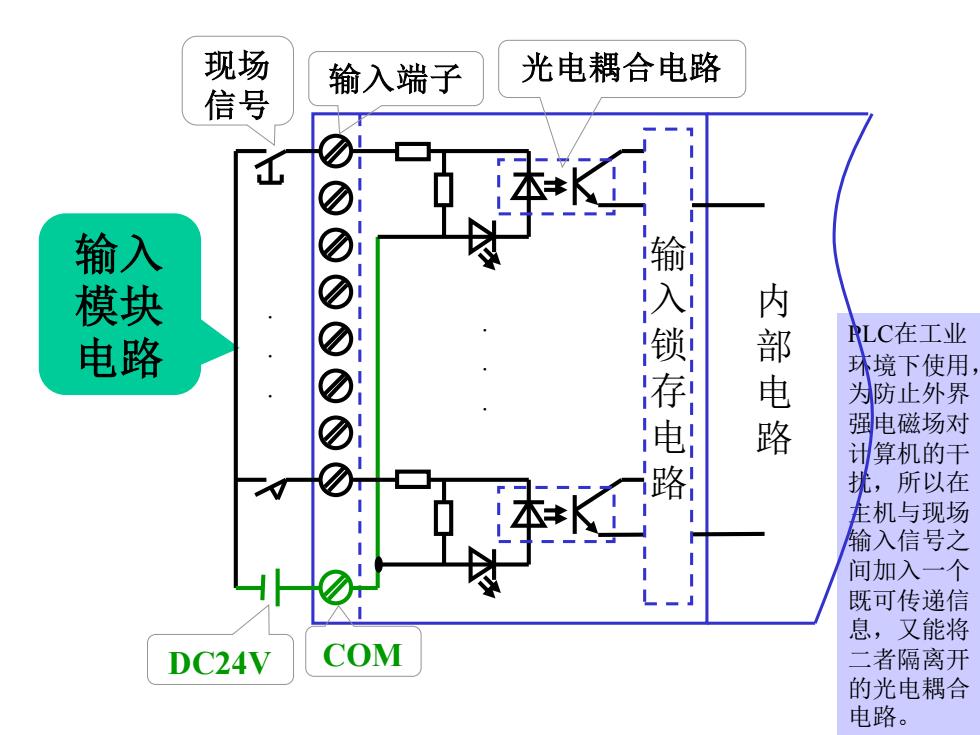

现场 输入端子 光电耦合电路 信号 输入 模块 内 电路 LC在工业 环境下使用 为防止外界 路 强电磁场对 计算机的干 扰，所以在 本K 在机与现场 输入信号之 间加入一个 既可传递信 息，又能将 DC24V COM 二者隔离开 的光电耦合 电路
PLC在工业 环境下使用， 为防止外界 强电磁场对 计算机的干 扰，所以在 主机与现场 输入信号之 间加入一个 既可传递信 息，又能将 二者隔离开 的光电耦合 电路。 输入 模块 电路 输 入 锁 存 电 路 内 部 电 路 . . . . . . DC24V COM 现场 信号 输入端子 光电耦合电路

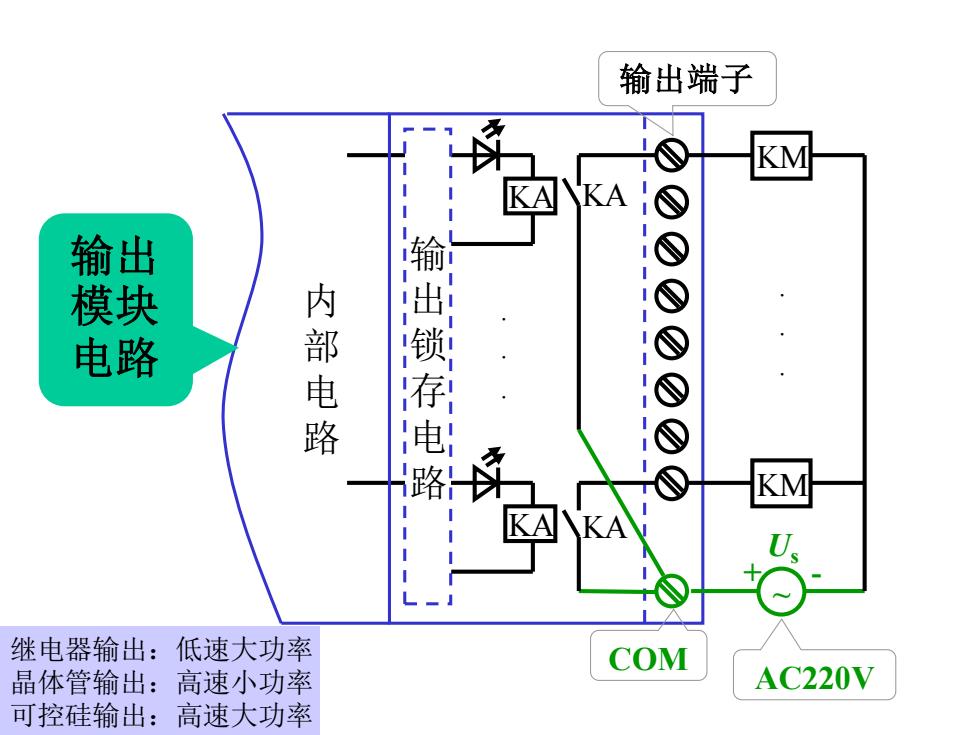

输出端子 图 KM KA KA 输出 模块 电路 部电路 金 KM KA KA 继电器输出：低速大功率 COM 晶体管输出：高速小功率 AC220V 可控硅输出：高速大功率
KA KA Us + - 输 出 锁 存 电 路 内 部 电 路 . . . . . . COM AC220V 输出端子 KM ~ KA KA KM 输出 模块 电路 继电器输出：低速大功率 晶体管输出：高速小功率 可控硅输出：高速大功率

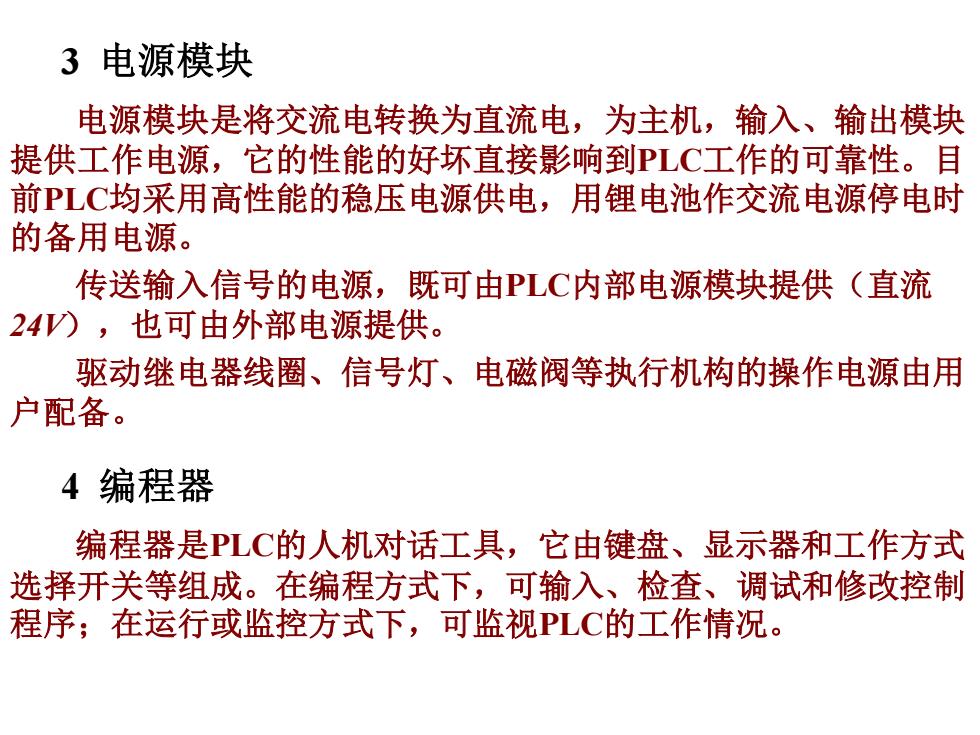

3电源模块 电源模块是将交流电转换为直流电，为主机，输入、输出模块 提供工作电源，它的性能的好坏直接影响到PLC工作的可靠性。目 前PLC均采用高性能的稳压电源供电，用锂电池作交流电源停电时 的备用电源。 传送输入信号的电源，既可由PLC内部电源模块提供（直流 24),也可由外部电源提供。 驱动继电器线圈、信号灯、电磁阀等执行机构的操作电源由用 户配备。 4编程器 编程器是PLC的人机对话工具，它由键盘、显示器和工作方式 选择开关等组成。在编程方式下，可输入、检查、调试和修改控制 程序；在运行或监控方式下，可监视PLC的工作情况
电源模块是将交流电转换为直流电，为主机，输入、输出模块 提供工作电源，它的性能的好坏直接影响到PLC工作的可靠性。目 前PLC均采用高性能的稳压电源供电，用锂电池作交流电源停电时 的备用电源。 驱动继电器线圈、信号灯、电磁阀等执行机构的操作电源由用 户配备。 传送输入信号的电源，既可由PLC内部电源模块提供（直流 24V），也可由外部电源提供。 4 编程器 编程器是PLC的人机对话工具，它由键盘、显示器和工作方式 选择开关等组成。在编程方式下，可输入、检查、调试和修改控制 程序；在运行或监控方式下，可监视PLC的工作情况。 3 电源模块

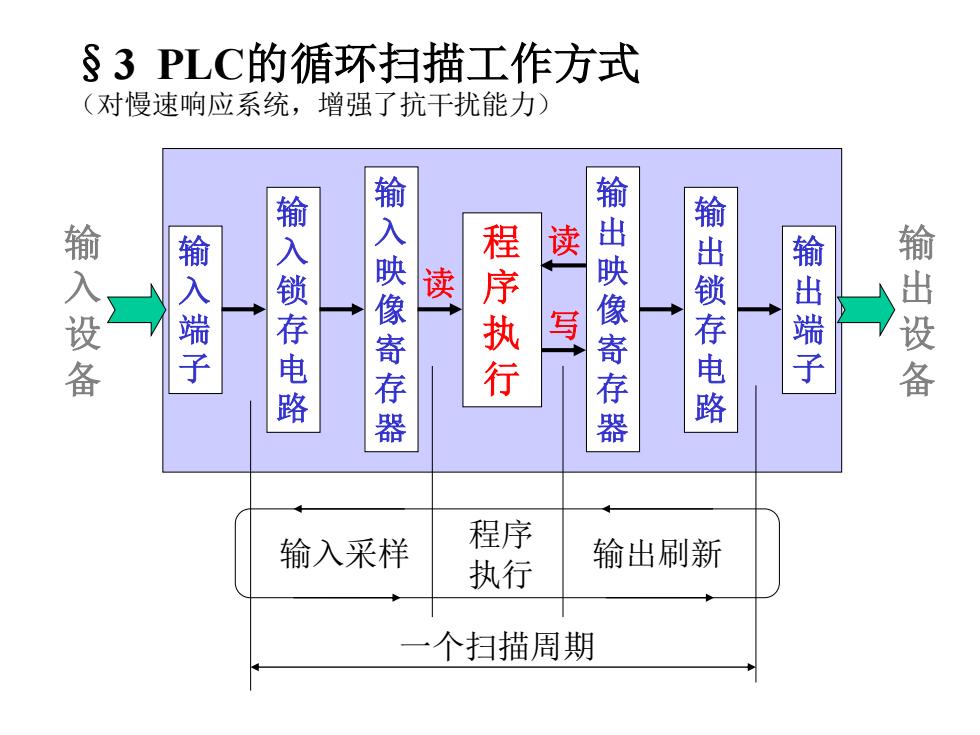

§3PLC的循环扫描工作方式 (对慢速响应系统，增强了抗干扰能力) 输入设备 输入端子 入锁存电路 入映像寄存器 读 程序执行 读写→ 输出映像寄存器 输出锁存电 输出端子 出设备 路 输入采样 程序 执行 输出刷新 一个扫描周期
§3 PLC的循环扫描工作方式 （对慢速响应系统，增强了抗干扰能力） 输 出 设 备 输 入 端 子 输 入 锁 存 电 路 输 出 锁 存 电 路 输 入 映 像 寄 存 器 输 出 映 像 寄 存 器 程 序 执 行 输 出 端 子 输 入 设 备 读 读 写 输入采样 输出刷新 程序 执行 一个扫描周期

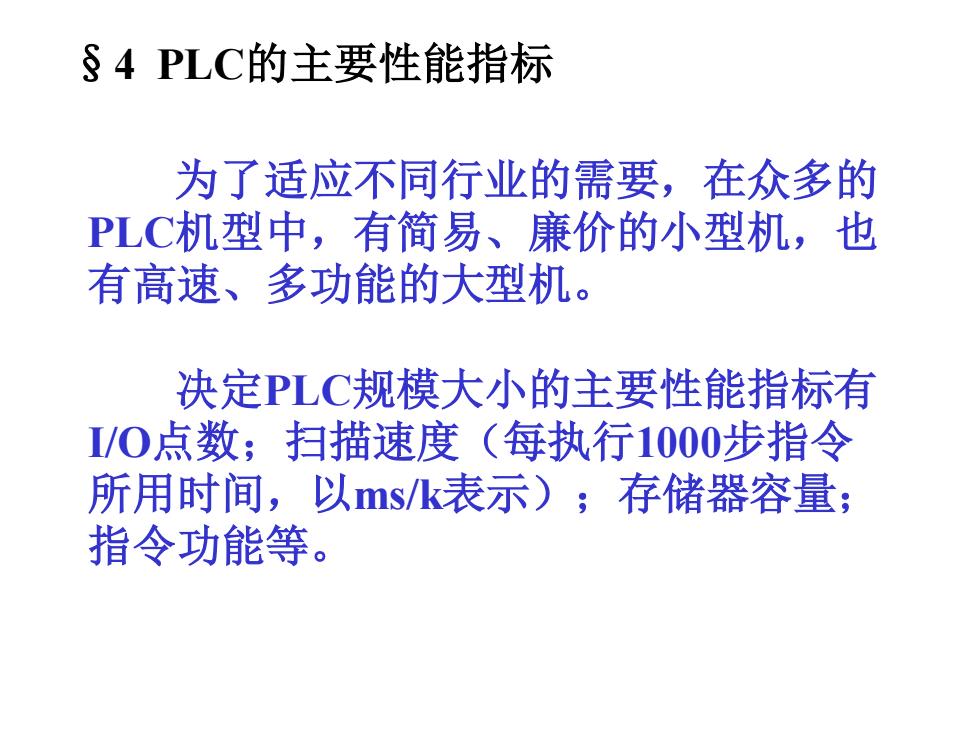

§4PLC的主要性能指标 为了适应不同行业的需要，在众多的 PLC机型中，有简易、廉价的小型机，也 有高速、多功能的大型机。 决定PLC规模大小的主要性能指标有 I/O点数；扫描速度（每执行1000步指令 所用时间，以ms/k表示)；存储器容量； 指令功能等
为了适应不同行业的需要，在众多的 PLC机型中，有简易、廉价的小型机，也 有高速、多功能的大型机。 决定PLC规模大小的主要性能指标有 I/O点数；扫描速度（每执行1000步指令 所用时间，以ms/k表示）；存储器容量； 指令功能等。 §4 PLC的主要性能指标
