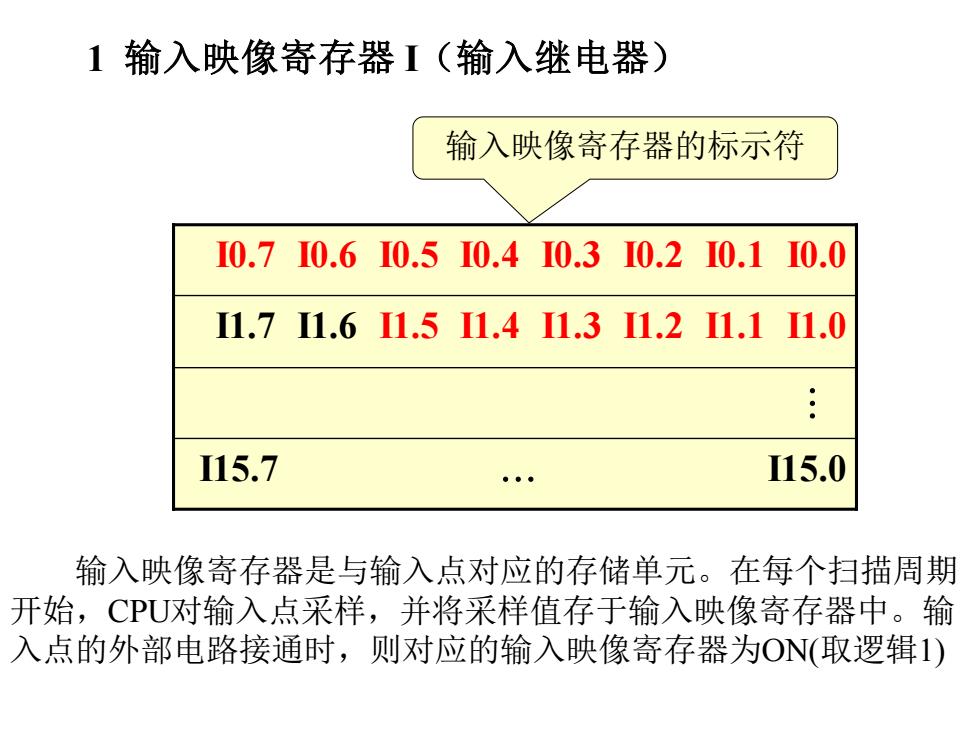

1输入映像寄存器I（输入继电器) 输入映像寄存器的标示符 10.710.610.50.410.310.210.110.0 1.71.61.51.41.31.21.11.0 I15.7 I15.0 输入映像寄存器是与输入点对应的存储单元。在每个扫描周期 开始，CPU对输入点采样，并将采样值存于输入映像寄存器中。输 入点的外部电路接通时，则对应的输入映像寄存器为ON(取逻辑1)
1 输入映像寄存器 I（输入继电器） I0.7 I0.6 I0.5 I0.4 I0.3 I0.2 I0.1 I0.0 I1.7 I1.6 I1.5 I1.4 I1.3 I1.2 I1.1 I1.0 I15.7 I15.0 输入映像寄存器的标示符 输入映像寄存器是与输入点对应的存储单元。在每个扫描周期 开始，CPU对输入点采样，并将采样值存于输入映像寄存器中。输 入点的外部电路接通时，则对应的输入映像寄存器为ON(取逻辑1)
2输出映像寄存器Q(输出继电器) 输出映像寄存器的标示符 Q0.7Q0.6Q0.5Q0.4Q0.3Q0.2Q0.1Q0.0 Q1.7Q1.6Q1.5Q1.4Q1.3Q1.2Q1.1Q1.0 Q15.7 Q15.0 输出映像寄存器是与输出点对应的存储单元。在每个扫描周期 的末尾，CPU将输出映像寄存器的数据传送给输出点。输出映像寄 存器为ON(取逻辑1)，则对应的输出点的外部电路接通
Q0.7 Q0.6 Q0.5 Q0.4 Q0.3 Q0.2 Q0.1 Q0.0 Q1.7 Q1.6 Q1.5 Q1.4 Q1.3 Q1.2 Q1.1 Q1.0 Q15.7 Q15.0 输出映像寄存器是与输出点对应的存储单元。在每个扫描周期 的末尾，CPU将输出映像寄存器的数据传送给输出点。输出映像寄 存器为ON(取逻辑1)，则对应的输出点的外部电路接通。 2 输出映像寄存器 Q（输出继电器） 输出映像寄存器的标示符

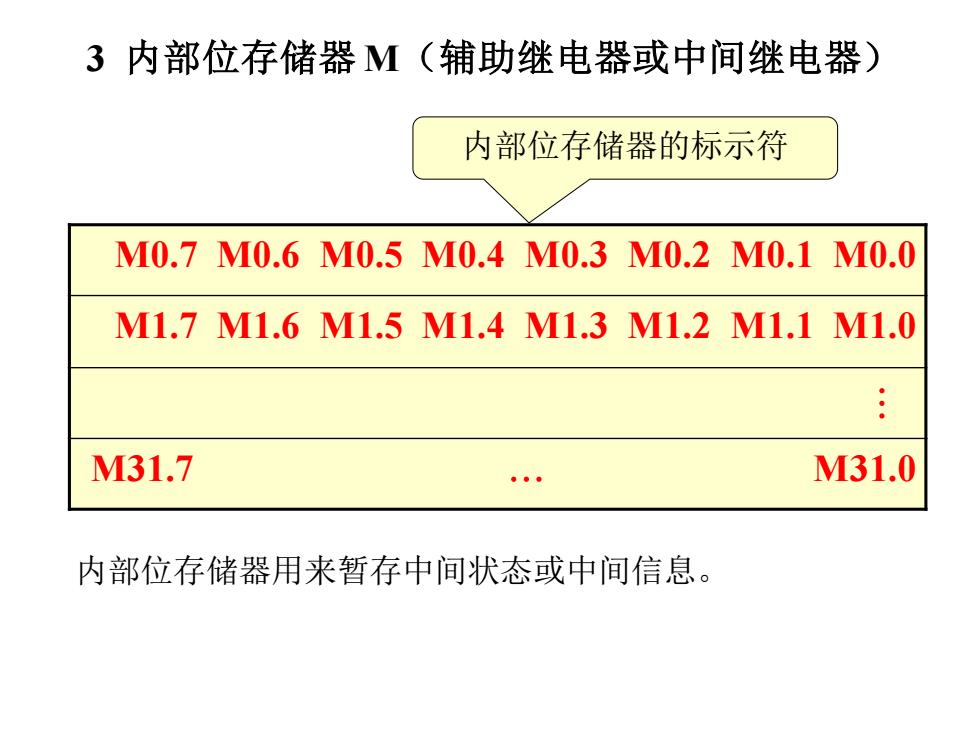

3内部位存储器M(辅助继电器或中间继电器) 内部位存储器的标示符 M0.7M0.6M0.5M0.4M0.3M0.2M0.1M0.0 M1.7M1.6M1.5M1.4M1.3M1.2M1.1M1.0 M31.7 M31.0 内部位存储器用来暂存中间状态或中间信息
3 内部位存储器 M（辅助继电器或中间继电器） 内部位存储器的标示符 M0.7 M0.6 M0.5 M0.4 M0.3 M0.2 M0.1 M0.0 M1.7 M1.6 M1.5 M1.4 M1.3 M1.2 M1.1 M1.0 M31.7 M31.0 内部位存储器用来暂存中间状态或中间信息

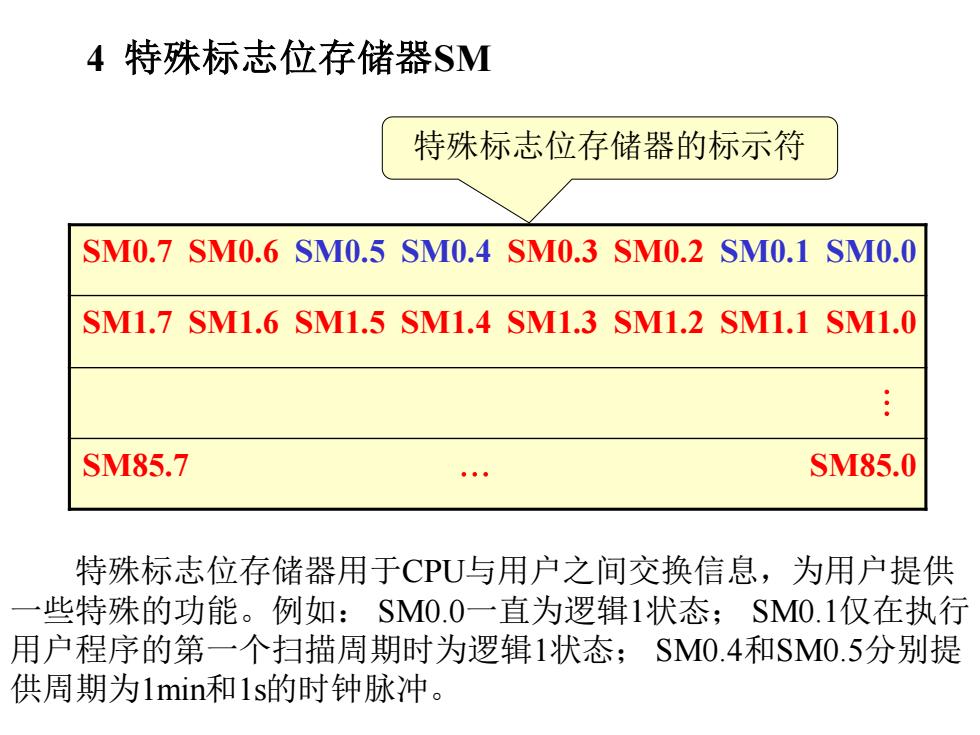

4特殊标志位存储器SM 特殊标志位存储器的标示符 SM0.7SM0.6SM0.5SM0.4SM0.3SM0.2SM0.1SM0.0 SM1.7SM1.6SM1.5SM1.4SM1.3SM1.2SM1.1SM1.0 SM85.7 SM85.0 特殊标志位存储器用于CPU与用户之间交换信息，为用户提供 些特殊的功能。例如：SM0.0一直为逻辑1状态；SM0.1仅在执行 用户程序的第一个扫描周期时为逻辑1状态；SM0.4和SM0.5分别提 供周期为lmin和1s的时钟脉冲
4 特殊标志位存储器SM 特殊标志位存储器的标示符 SM0.7 SM0.6 SM0.5 SM0.4 SM0.3 SM0.2 SM0.1 SM0.0 SM1.7 SM1.6 SM1.5 SM1.4 SM1.3 SM1.2 SM1.1 SM1.0 SM85.7 SM85.0 特殊标志位存储器用于CPU与用户之间交换信息，为用户提供 一些特殊的功能。例如： SM0.0一直为逻辑1状态； SM0.1仅在执行 用户程序的第一个扫描周期时为逻辑1状态； SM0.4和SM0.5分别提 供周期为1min和1s的时钟脉冲
