第三章 正弦交流电路
第三章 正弦交流电路

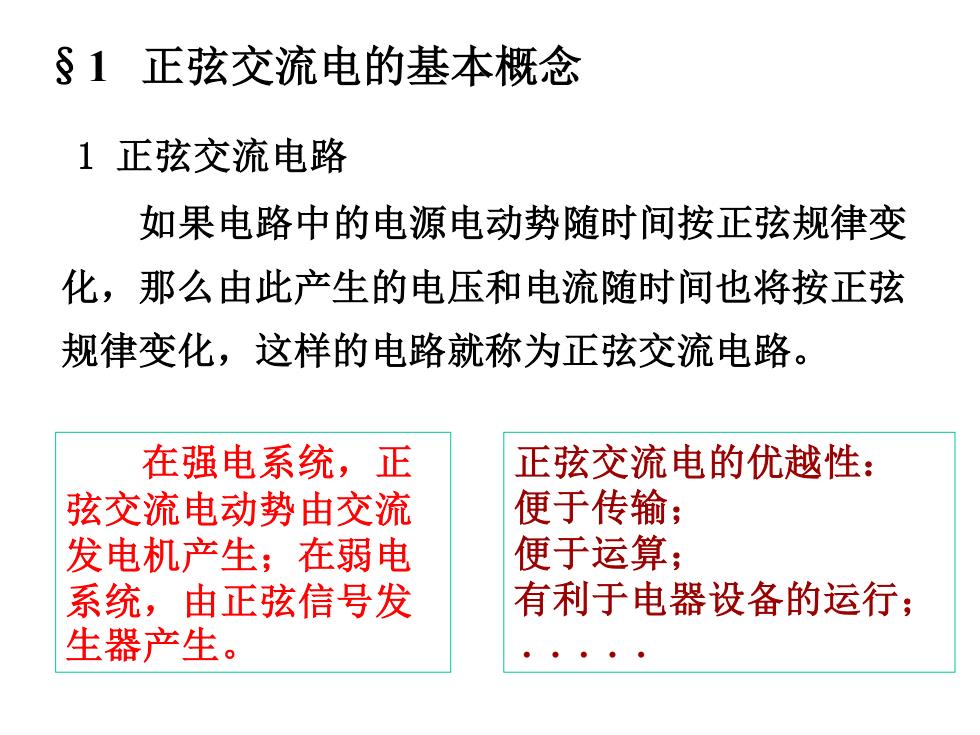

§1正弦交流电的基本概念 1正弦交流电路 如果电路中的电源电动势随时间按正弦规律变 化，那么由此产生的电压和电流随时间也将按正弦 规律变化，这样的电路就称为正弦交流电路。 在强电系统，正 正弦交流电的优越性： 弦交流电动势由交流 便于传输； 发电机产生；在弱电 便于运算； 系统，由正弦信号发 有利于电器设备的运行： 生器产生
如果电路中的电源电动势随时间按正弦规律变 化，那么由此产生的电压和电流随时间也将按正弦 规律变化，这样的电路就称为正弦交流电路。 正弦交流电的优越性： 便于传输； 便于运算； 有利于电器设备的运行； . . . . . 在强电系统，正 弦交流电动势由交流 发电机产生；在弱电 系统，由正弦信号发 生器产生。 1 正弦交流电路 §1 正弦交流电的基本概念

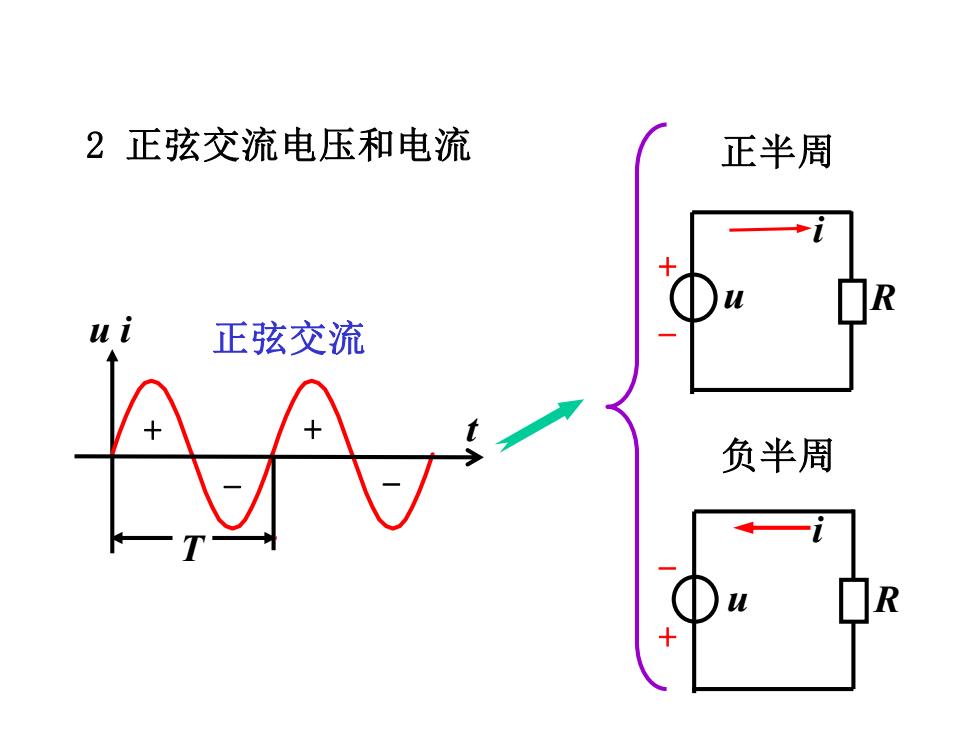

2正弦交流电压和电流 正半周 正弦交流 负半周
T u i t 正弦交流 + + - - 2 正弦交流电压和电流 正半周 u i R + - 负半周 i u R - +

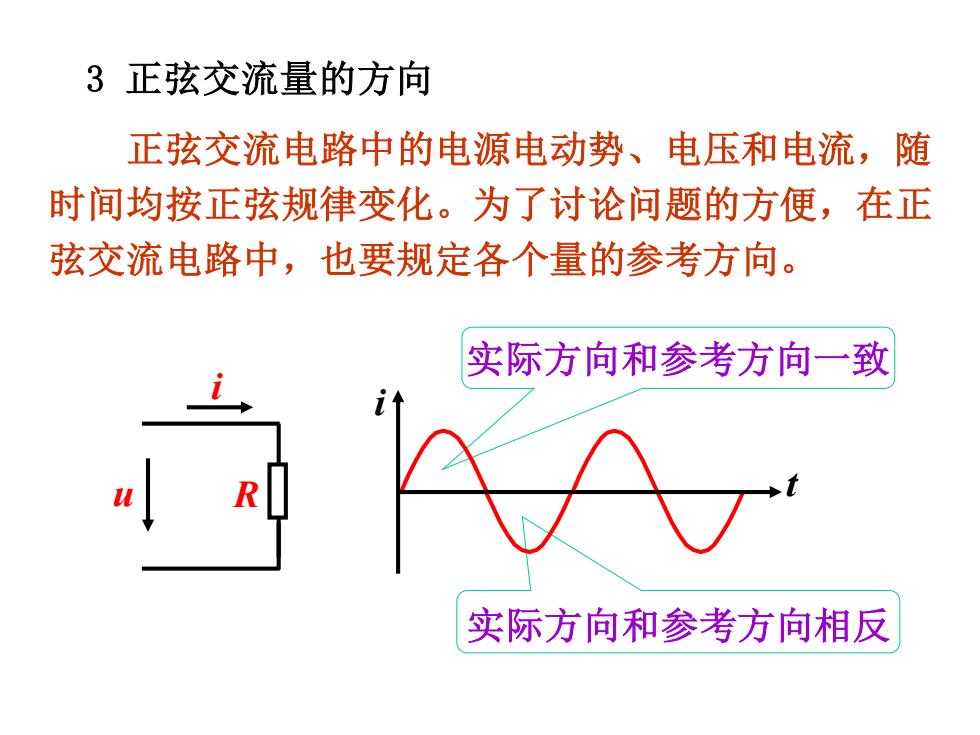

3正弦交流量的方向 正弦交流电路中的电源电动势、电压和电流，随 时间均按正弦规律变化。为了讨论问题的方便，在正 弦交流电路中，也要规定各个量的参考方向。 实际方向和参考方向一致 实际方向和参考方向相反
正弦交流电路中的电源电动势、电压和电流，随 时间均按正弦规律变化。为了讨论问题的方便，在正 弦交流电路中，也要规定各个量的参考方向。 实际方向和参考方向一致 实际方向和参考方向相反 i u R 3 正弦交流量的方向 t i

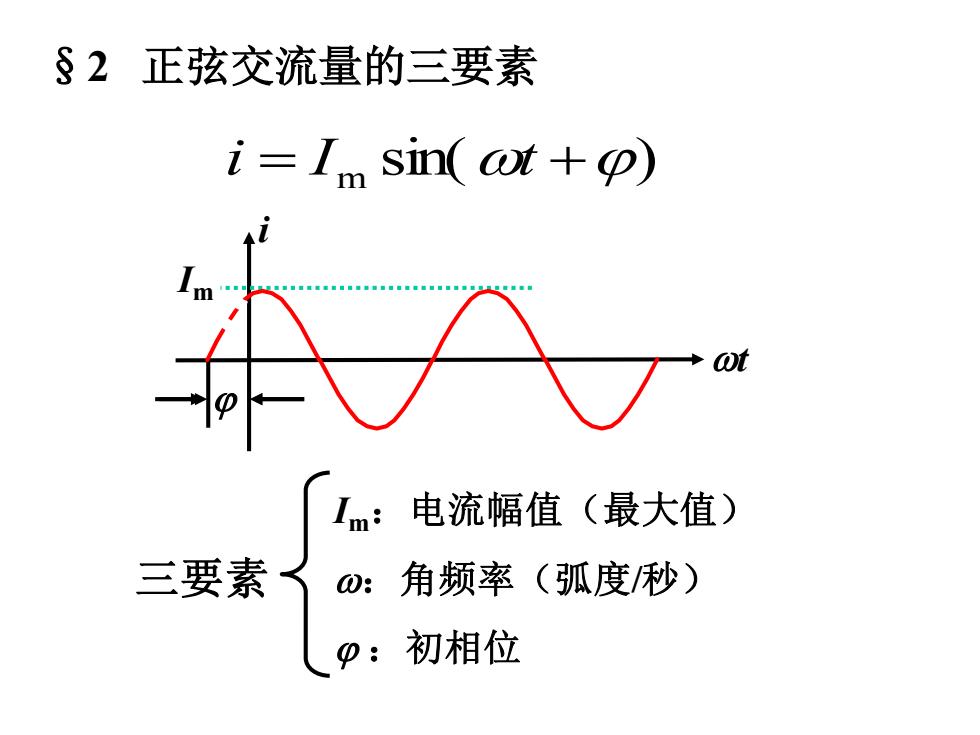

§2正弦交流量的三要素 i=I sin(at+) Im: 电流幅值（最大值） 三要素 o:角频率（弧度/秒) p：初相位
§2 正弦交流量的三要素 i = I m sin(t +) i Im t Im：电流幅值（最大值） ：角频率（弧度/秒） ：初相位 三要素
