第二章 基本放大电路
第二章 基本放大电路

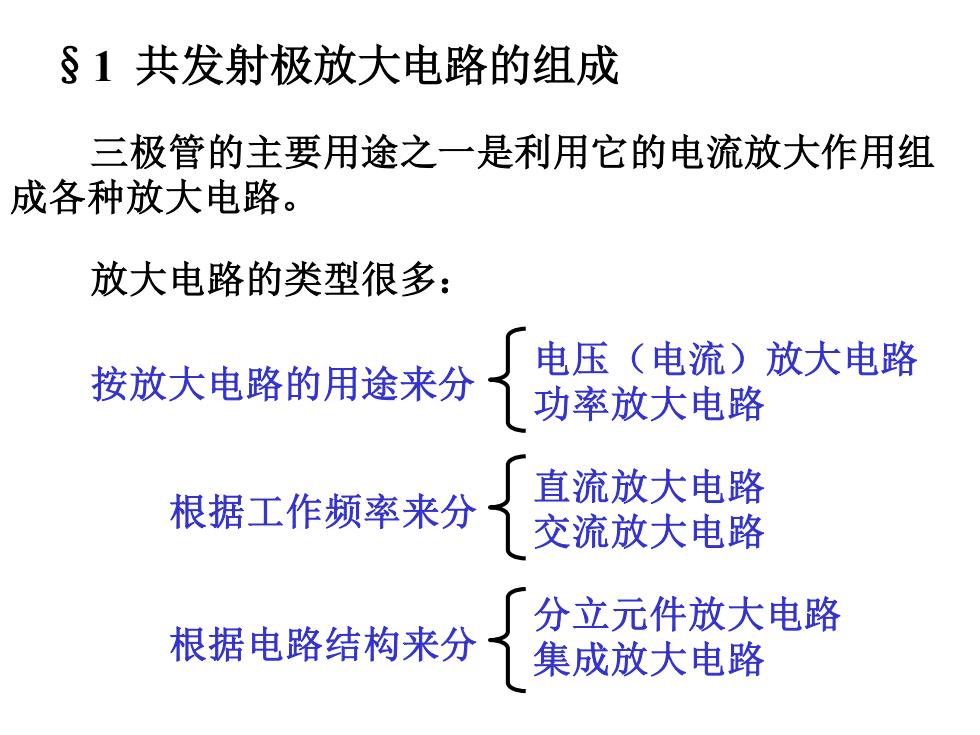

§1共发射极放大电路的组成 三极管的主要用途之一是利用它的电流放大作用组 成各种放大电路。 放大电路的类型很多： 电压（电流)放大电路 按放大电路的用途来分 功率放大电路 直流放大电路 根据工作频率来分 交流放大电路 分立元件放大电路 根据电路结构来分 集成放大电路
§1 共发射极放大电路的组成 放大电路的类型很多： 三极管的主要用途之一是利用它的电流放大作用组 成各种放大电路。 按放大电路的用途来分 电压（电流）放大电路 功率放大电路 根据电路结构来分 分立元件放大电路 集成放大电路 根据工作频率来分 直流放大电路 交流放大电路

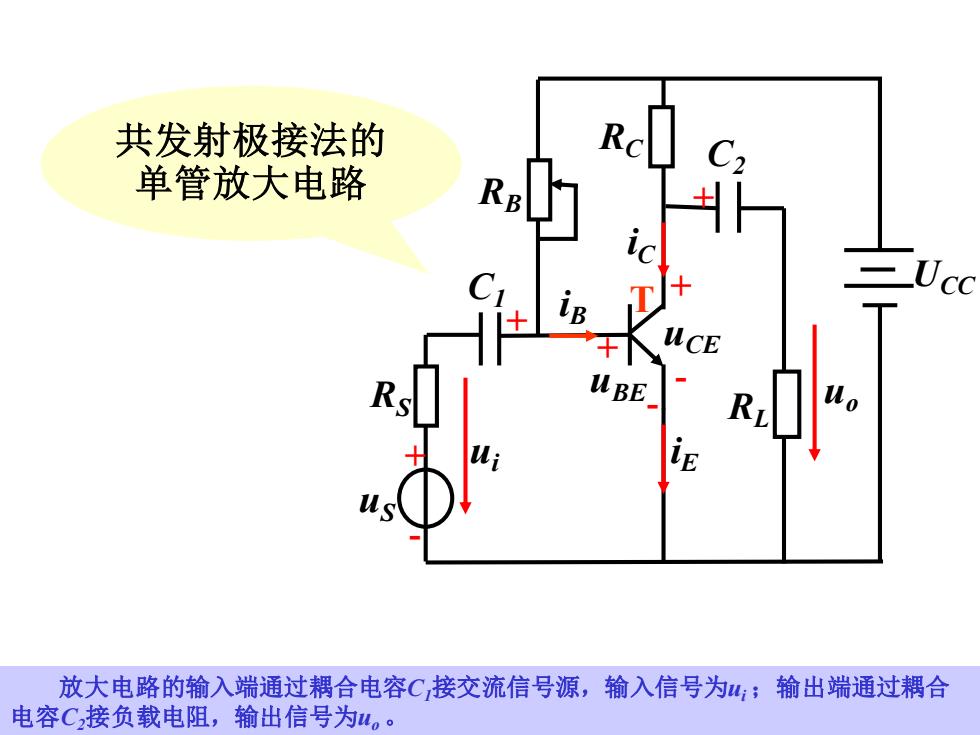

共发射极接法的 单管放大电路 R 0 放大电路的输入端通过耦合电容C,接交流信号源，输入信号为4：；输出端通过耦合 电容C接负载电阻，输出信号为u
共发射极接法的 单管放大电路 RB UCC iB T iC iE R uBE S uS C1 C2 RC ui uo + - + + + - - + uCE RL 放大电路的输入端通过耦合电容C1接交流信号源，输入信号为ui ；输出端通过耦合 电容C2接负载电阻，输出信号为uo

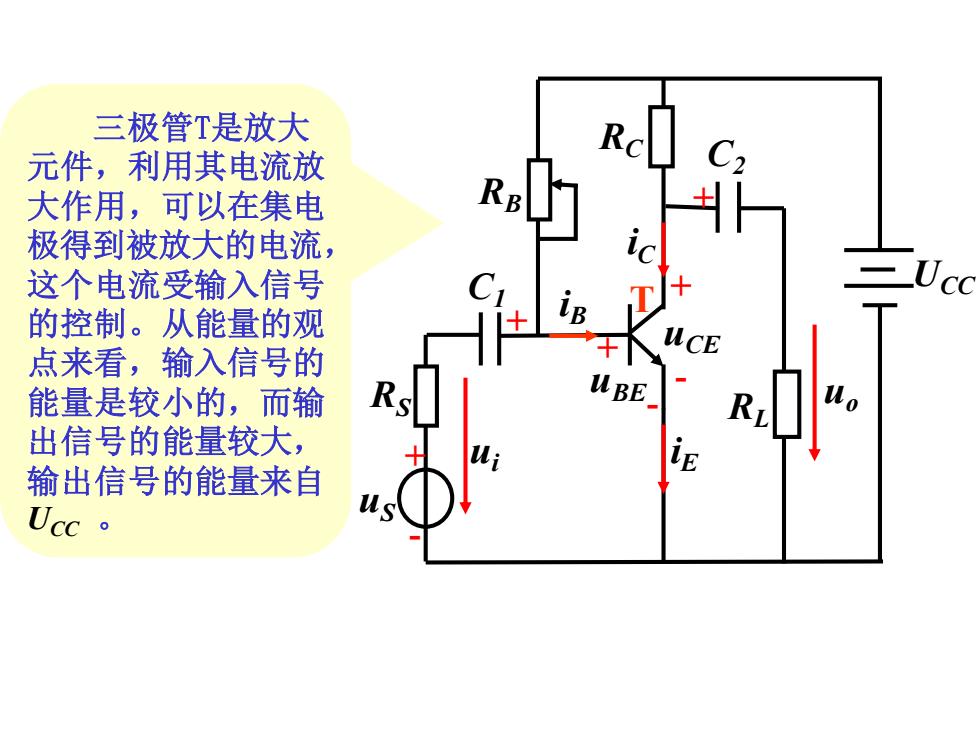

三极管T是放大 元件，利用其电流放 大作用，可以在集电 R 极得到被放大的电流， 这个电流受输入信号 的控制。从能量的观 点来看，输入信号的 能量是较小的，而输 出信号的能量较大， 输出信号的能量来自 Ucc
三极管 T是放大 元件，利用其电流放 大作用，可以在集电 极得到被放大的电流， 这个电流受输入信号 的控制。从能量的观 点来看，输入信号的 能量是较小的，而输 出信号的能量较大， 输出信号的能量来自 UCC 。 R B UCC iB TiC iE R uBE S u S C1 C2 R C u i u o +- + + + - -+uCE R L
集电极电源 Ucc一方面给输出 信号提供能量；另 一方面使三极管T 的发射结处于正向 偏置，集电结处于 反向偏置，使三极 管T工作于放大区
集电极电源 UCC一方面给输出 信号提供能量；另 一方面使三极管 T 的发射结处于正向 偏置，集电结处于 反向偏置，使三极 管T工作于放大区。 R B UCC iB TiC iE R uBE S u S C1 C2 R C u i u o +- + + + - -+uCE R L
