第 仑 章 电 动 机
第 七 章 电 动 机

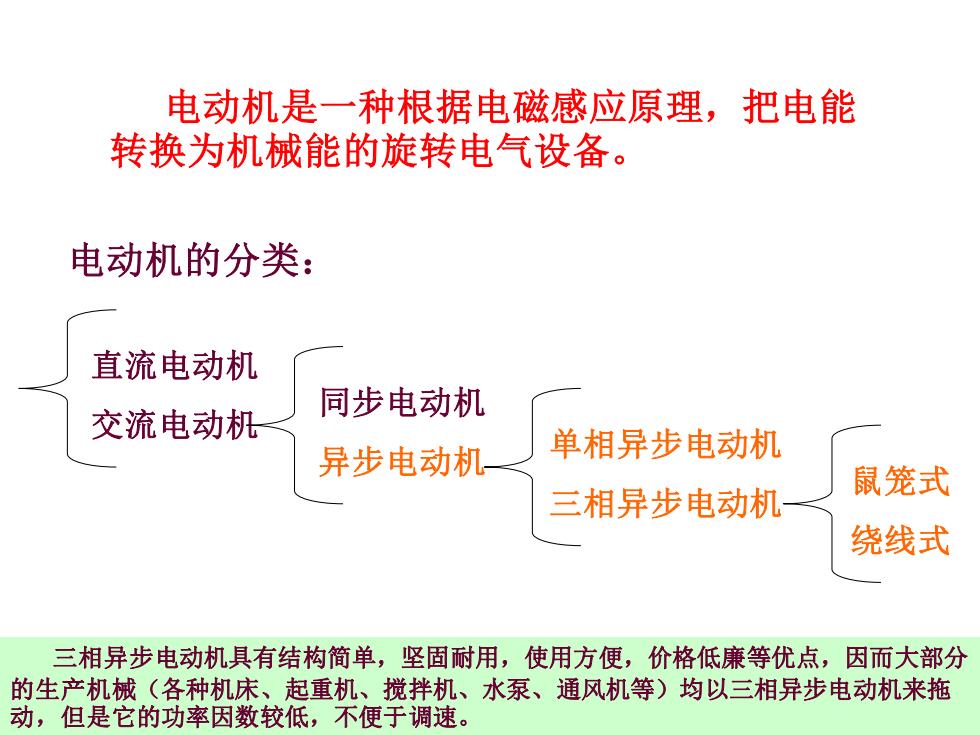

电动机是一种根据电磁感应原理，把电能 转换为机械能的旋转电气设备。 电动机的分类： 直流电动机 同步电动机 交流电动机 异步电动机 单相异步电动机 鼠笼式 三相异步电动机 绕线式 三相异步电动机具有结构简单，坚固耐用，使用方便，价格低廉等优点，因而大部分 的生产机械（各种机床、起重机、搅拌机、水泵、通风机等）均以三相异步电动机来拖 动，但是它的功率因数较低，不便于调速
电动机是一种根据电磁感应原理，把电能 转换为机械能的旋转电气设备。 直流电动机 交流电动机 同步电动机 异步电动机 单相异步电动机 三相异步电动机 鼠笼式 绕线式 电动机的分类： 三相异步电动机具有结构简单，坚固耐用，使用方便，价格低廉等优点，因而大部分 的生产机械（各种机床、起重机、搅拌机、水泵、通风机等）均以三相异步电动机来拖 动，但是它的功率因数较低，不便于调速

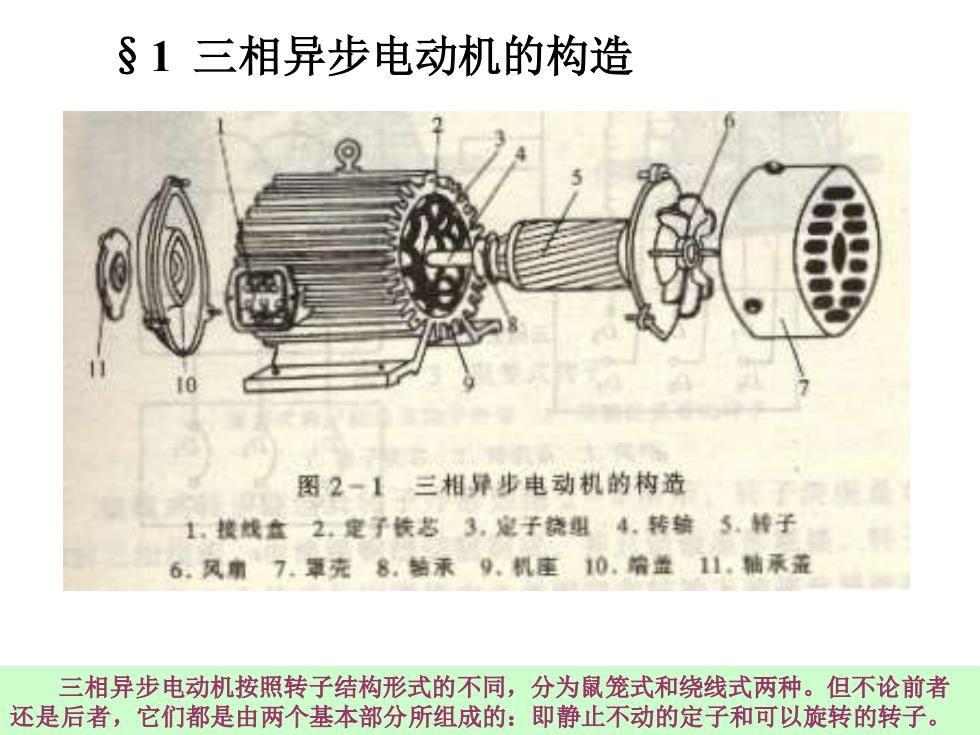

§1三相异步电动机的构造 图2一1三相异步电动机的构造 1,接线金2，定子统若3.定子烧组4.转编5.转子 6.风扇7.罩克8.轴承9，机座10.端益11.轴辰 三相异步电动机按照转子结构形式的不同，分为鼠笼式和绕线式两种。但不论前者 还是后者，它们都是由两个基本部分所组成的：即静止不动的定子和可以旋转的转子
三相异步电动机按照转子结构形式的不同，分为鼠笼式和绕线式两种。但不论前者 还是后者，它们都是由两个基本部分所组成的：即静止不动的定子和可以旋转的转子。 §1 三相异步电动机的构造

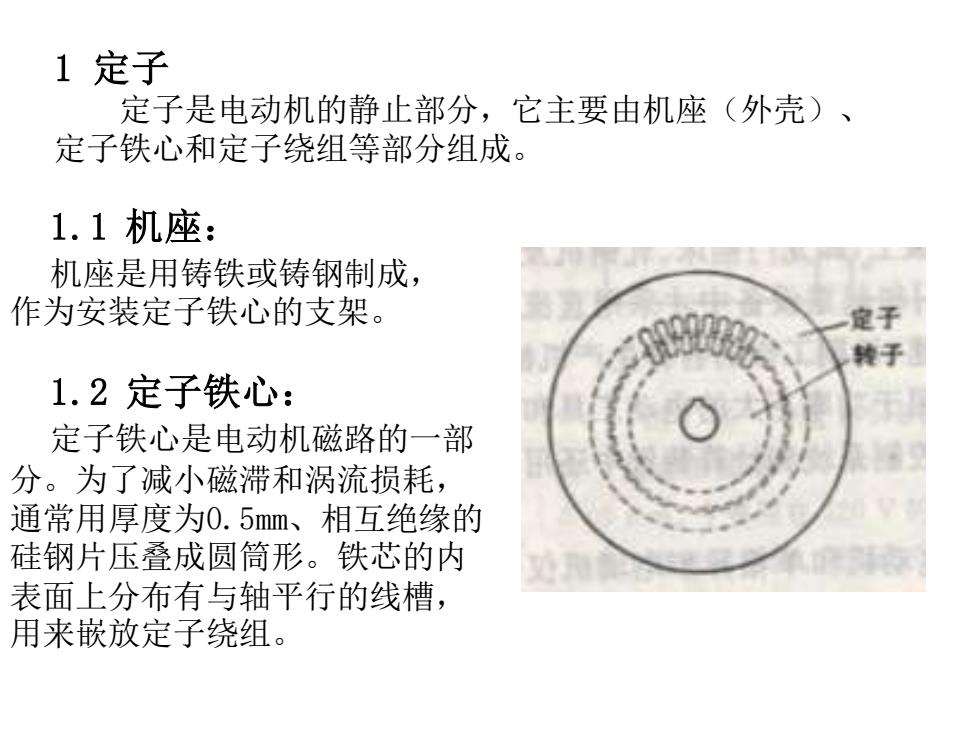

1定子 定子是电动机的静止部分，它主要由机座（外壳）、 定子铁心和定子绕组等部分组成。 1.1机座： 机座是用铸铁或铸钢制成， 作为安装定子铁心的支架。 定子 转子 1.2定子铁心： 定子铁心是电动机磁路的一部 分。为了减小磁滞和涡流损耗， 通常用厚度为0.5mm、相互绝缘的 硅钢片压叠成圆筒形。铁芯的内 表面上分布有与轴平行的线槽， 用来嵌放定子绕组
1 定子 定子是电动机的静止部分，它主要由机座（外壳）、 定子铁心和定子绕组等部分组成。 1.1 机座： 机座是用铸铁或铸钢制成， 作为安装定子铁心的支架。 1.2 定子铁心： 定子铁心是电动机磁路的一部 分。为了减小磁滞和涡流损耗， 通常用厚度为0.5mm、相互绝缘的 硅钢片压叠成圆筒形。铁芯的内 表面上分布有与轴平行的线槽， 用来嵌放定子绕组

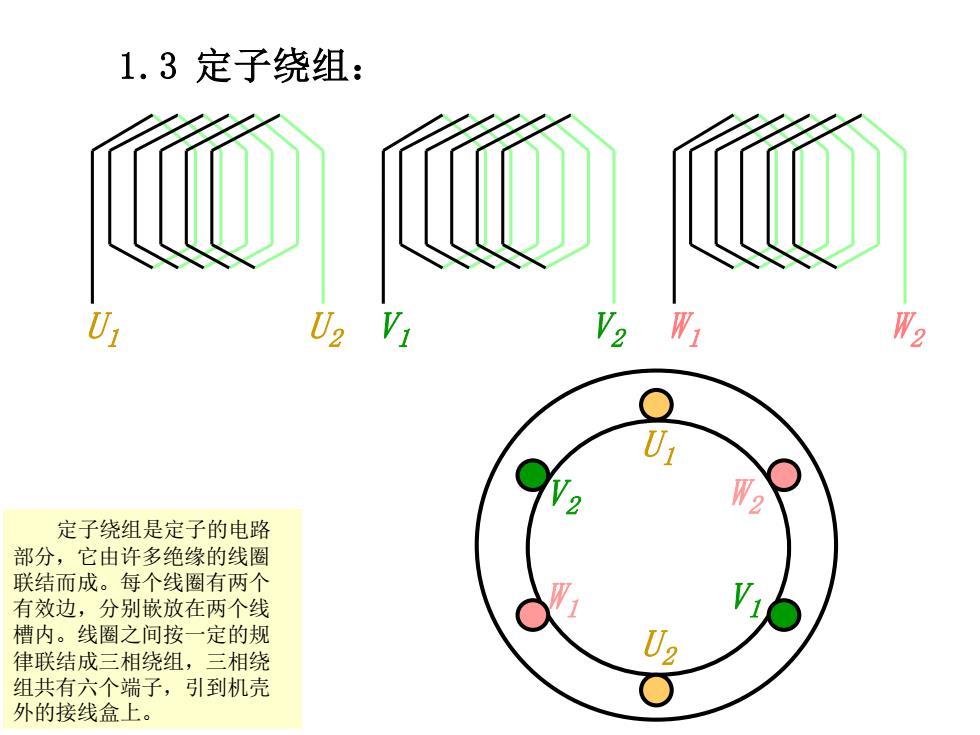

1.3定子绕组： U1 U2 Vi V2 W1 W2 U 2 W2 定子绕组是定子的电路 部分，它由许多绝缘的线圈 联结而成。每个线圈有两个 有效边，分别嵌放在两个线 槽内。线圈之间按一定的规 律联结成三相绕组，三相绕 组共有六个端子，引到机壳 外的接线盒上
1.3 定子绕组： U1 U2 V1 V2 W1 W2 定子绕组是定子的电路 部分，它由许多绝缘的线圈 联结而成。每个线圈有两个 有效边，分别嵌放在两个线 槽内。线圈之间按一定的规 律联结成三相绕组，三相绕 组共有六个端子，引到机壳 外的接线盒上。 U1 U2 W1 W2 V1 V2
