第六章 磁路与变压器
第六章 磁路与变压器

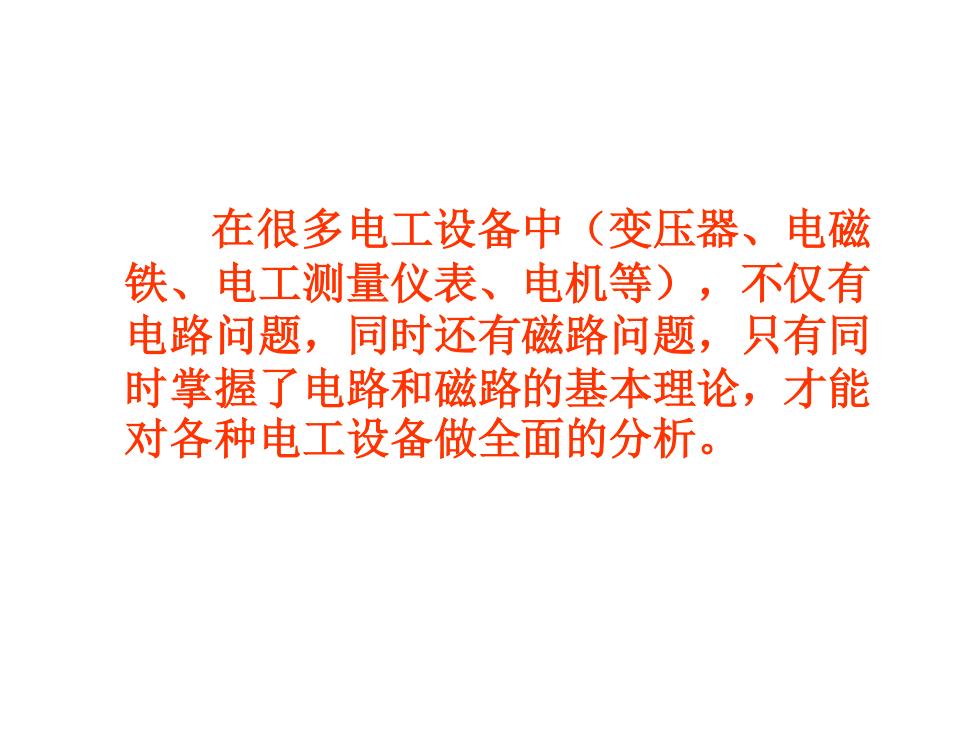

在很多电工设备中（变压器、电磁 铁、电工测量仪表、电机等)，不仅有 电路问题，同时还有磁路问题，只有同 时掌握了电路和磁路的基本理论，才能 对各种电工设备做全面的分析
在很多电工设备中（变压器、电磁 铁、电工测量仪表、电机等），不仅有 电路问题，同时还有磁路问题，只有同 时掌握了电路和磁路的基本理论，才能 对各种电工设备做全面的分析

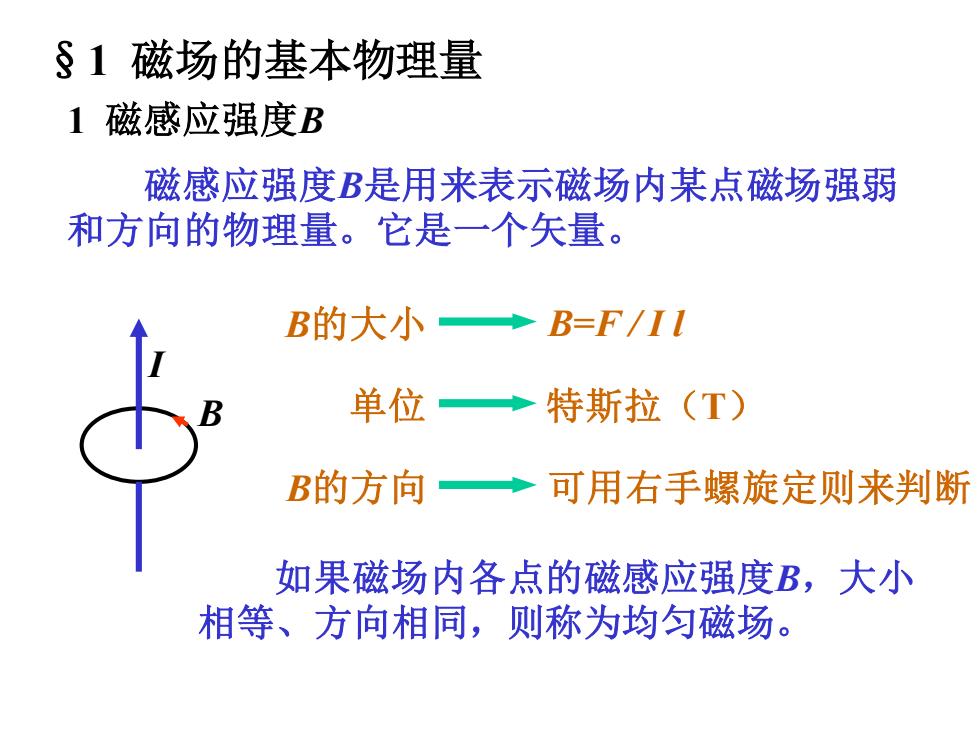

§1磁场的基本物理量 1磁感应强度B 磁感应强度B是用来表示磁场内某点磁场强弱 和方向的物理量。它是一个矢量。 B的大小◆ B=F/I 单位 特斯拉(T) B的方向 可用右手螺旋定则来判断 如果磁场内各点的磁感应强度B,大小 相等、方向相同，则称为均匀磁场
§1 磁场的基本物理量 1 磁感应强度B 磁感应强度B是用来表示磁场内某点磁场强弱 和方向的物理量。它是一个矢量。 I B 如果磁场内各点的磁感应强度B，大小 相等、方向相同，则称为均匀磁场。 B的大小 B=F / I l B的方向 可用右手螺旋定则来判断 单位 特斯拉（T）

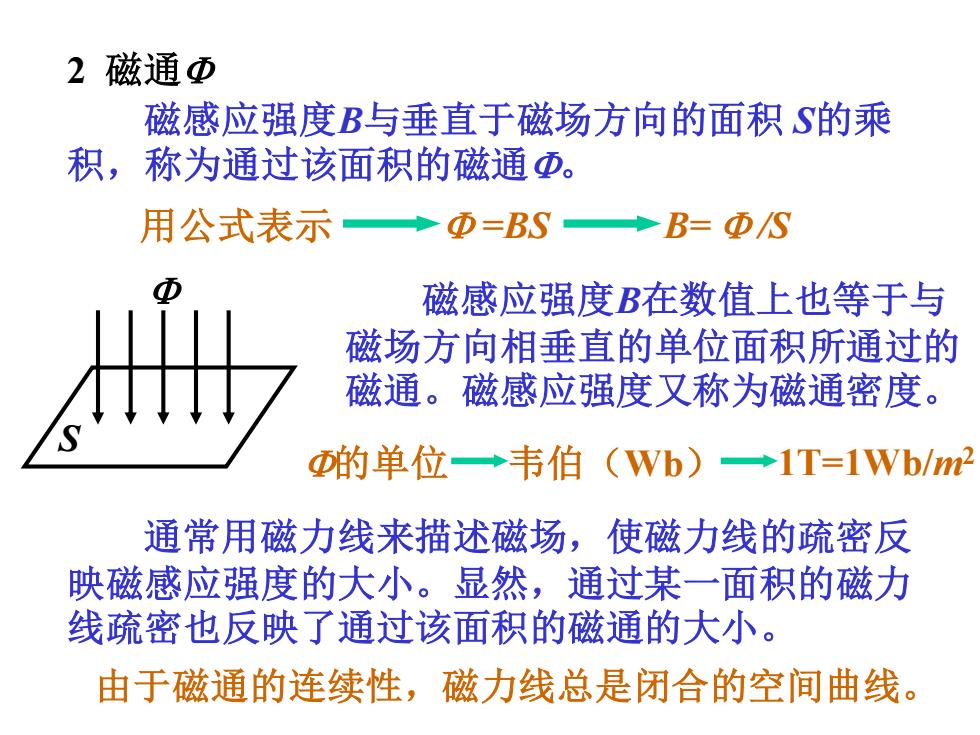

2磁通中 磁感应强度B与垂直于磁场方向的面积S的乘 积，称为通过该面积的磁通Φ。 用公式表示◆Φ=BS◆ B=ΦS 磁感应强度B在数值上也等于与 磁场方向相垂直的单位面积所通过的 磁通。磁感应强度又称为磁通密度。 的单位→韦伯(Wb)→1T=1Wb/m2 通常用磁力线来描述磁场，使磁力线的疏密反 映磁感应强度的大小。显然，通过某一面积的磁力 线疏密也反映了通过该面积的磁通的大小。 由于磁通的连续性，磁力线总是闭合的空间曲线
2 磁通 磁感应强度B与垂直于磁场方向的面积 S的乘 积，称为通过该面积的磁通。 磁感应强度B在数值上也等于与 磁场方向相垂直的单位面积所通过的 磁通。磁感应强度又称为磁通密度。 用公式表示 =BS B= /S S 通常用磁力线来描述磁场，使磁力线的疏密反 映磁感应强度的大小。显然，通过某一面积的磁力 线疏密也反映了通过该面积的磁通的大小。 的单位 韦伯（Wb） 1T=1Wb/m2 由于磁通的连续性，磁力线总是闭合的空间曲线

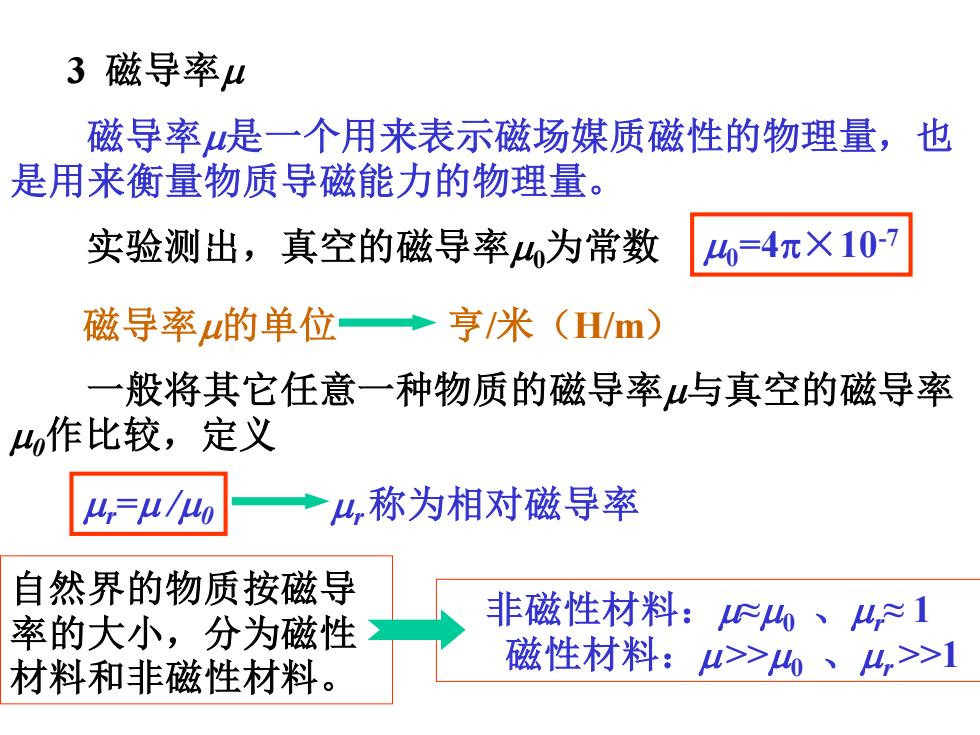

3磁导率4 磁导率山是一个用来表示磁场媒质磁性的物理量，也 是用来衡量物质导磁能力的物理量。 实验测出，真空的磁导率为常数 4=4元X10-7 磁导率的单位◆亨米(H/m) 一般将其它任意一种物质的磁导率与真空的磁导率 作比较，定义 4,=μ ◆山，称为相对磁导率 自然界的物质按磁导 率的大小，分为磁性 非磁性材料：μF、,1 材料和非磁性材料。 磁性材料：>>、4，>1
3 磁导率 磁导率是一个用来表示磁场媒质磁性的物理量，也 是用来衡量物质导磁能力的物理量。 实验测出，真空的磁导率0为常数 0=4×10-7 磁导率的单位 亨/米（H/m） 一般将其它任意一种物质的磁导率与真空的磁导率 0作比较，定义 r = /0 r 称为相对磁导率 非磁性材料：≈0 、r≈ 1 磁性材料：>>0 、r >>1 自然界的物质按磁导 率的大小，分为磁性 材料和非磁性材料
