第一节数控铣床常用编程指令 >用绝对值编程，用R指定圆弧半径： 00100 N10G92X0Y0Z0: N20M06T01S600M03; N25G90G00Z20.G43H11; N30G17G00X30.Y-20.: D(-20.140) E(0,140) N40G01Z-5.F200; N45G41D12X0Y0: R60 C(-80,80) N50X-120.: R40 N52Y40.: B(-120,40) N55G03X-80.Y80.R40.F100: N60G02X-20.Y140.R60.; N70G01X0F200: A(-120,0) N80 Y-10.; N90G00Z50.M02: 主页日录上一页○下-页○后退● 退出

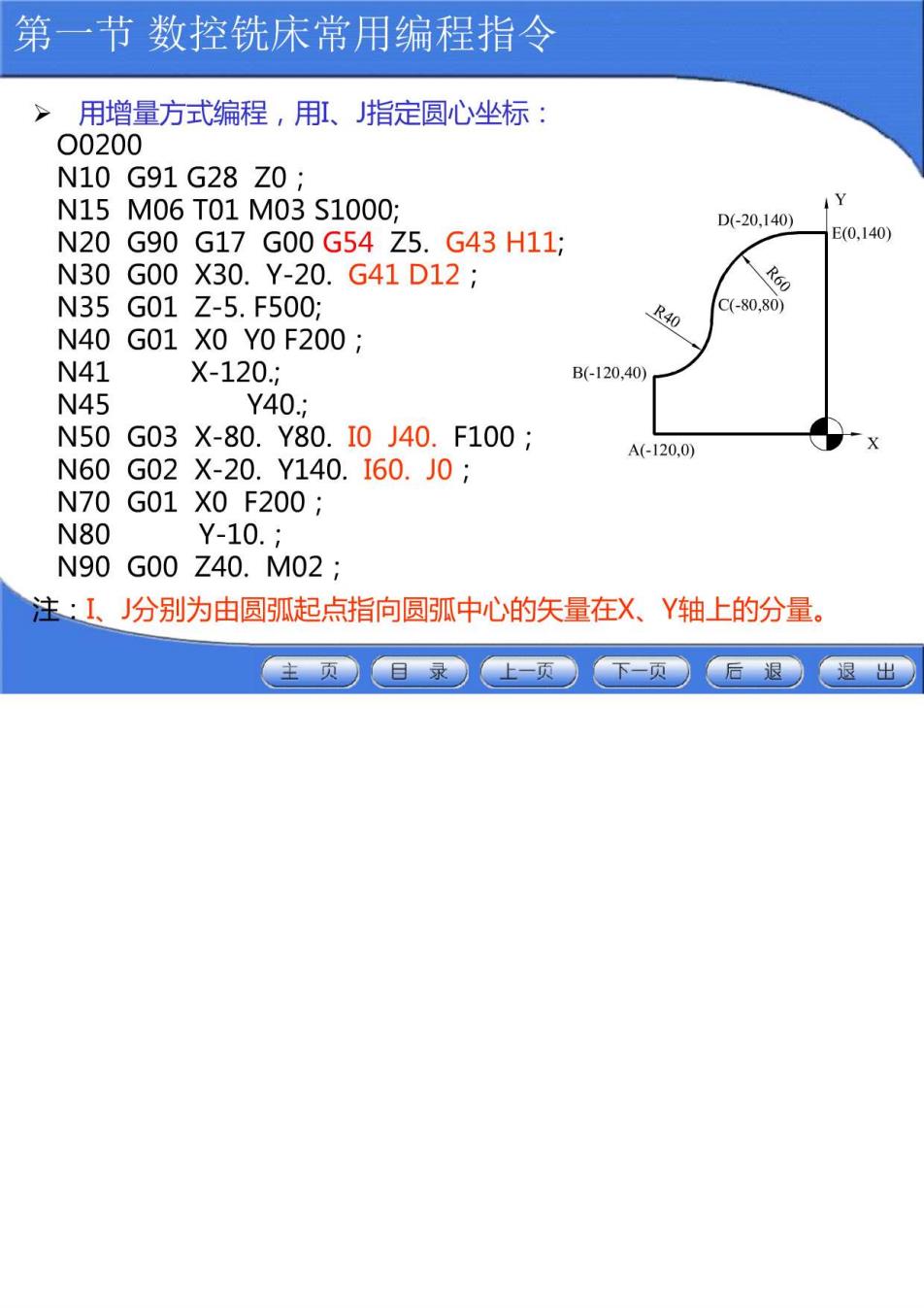

第一节数控铣床常用编程指令 >用增量方式编程，用、指定圆心坐标： 00200 N10G91G28Z0: N15M06T01M03S1000: Y D(-20,140) N20G90G17G00G54Z5.G43H11; E(0.140) N30G00X30.Y-20.G41D12: N35G01Z-5.F500: (-80.80 N40G01X0Y0F200: N41 X-120. B(-120,40 N45 Y40. N50G03X-80.Y80.I040.F100: A(-120.0) N60G02X-20.Y140.I60.J0: N70G01X0F200: N80 Y-10.; N90G00Z40.M02: 注：I、分别为由圆弧起点指向圆弧中心的矢量在X、Y轴上的分量 主页日录上页○下-页后退●退出

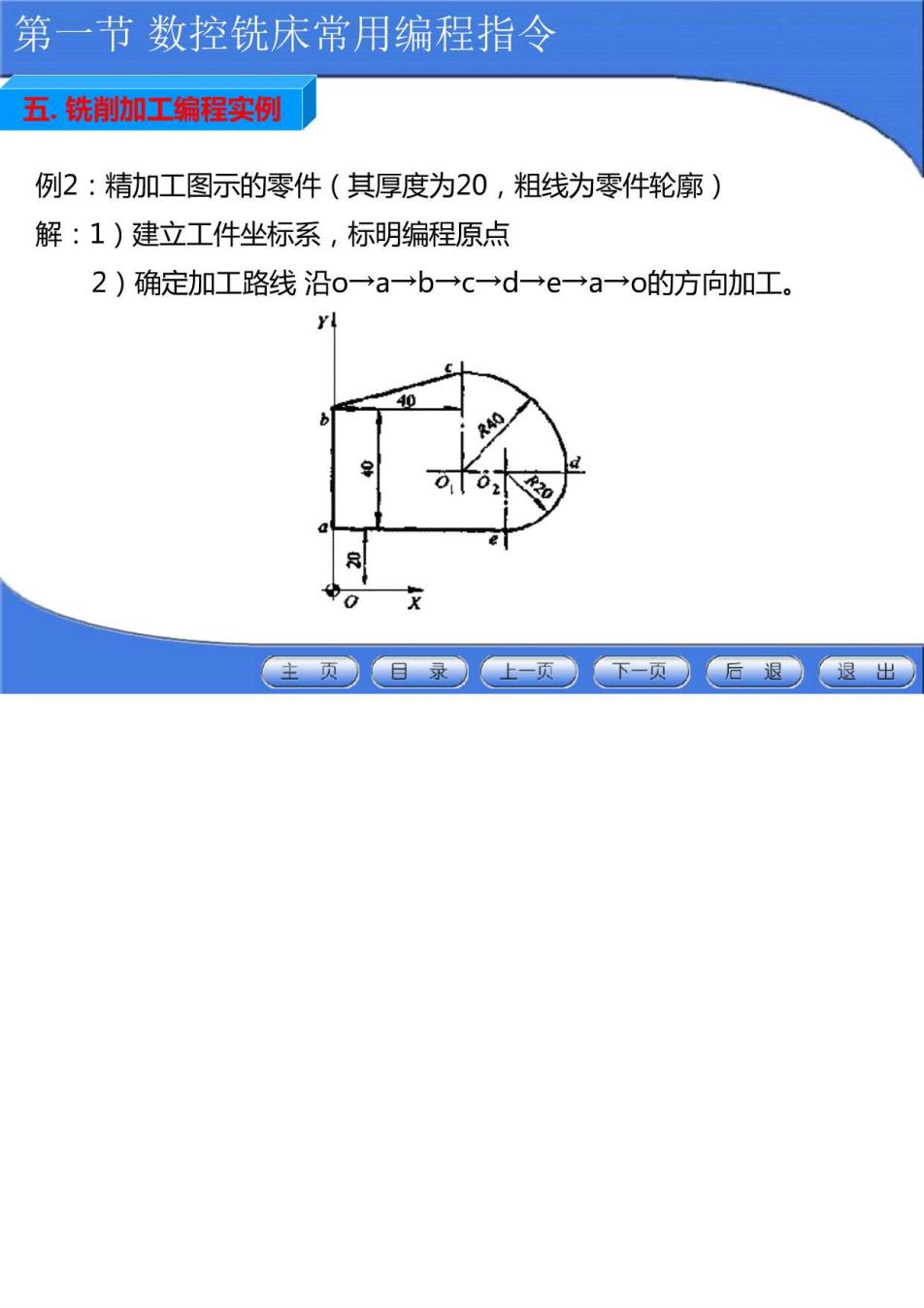

第一节数控铣床常用编程指令 五，铣制加工编程实例 例2：精加工图示的零件（其厚度为20，粗线为零件轮廓) 解：1)建立工件坐标系，标明编程原点 2)确定加工路线沿0一a→b→c一d一e一a一o的方向加工。 主页日录上一页下页●后退 退出

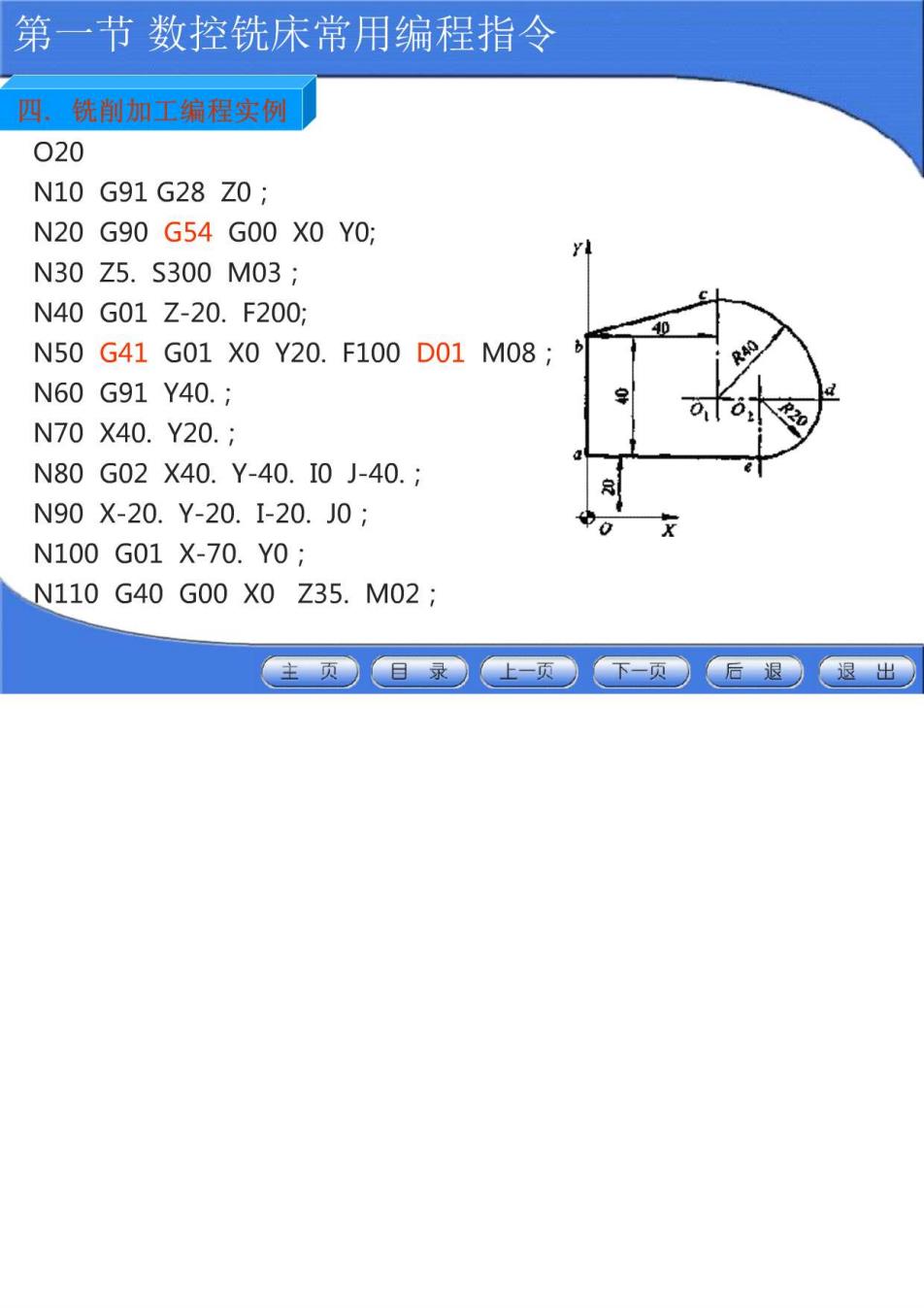

第一节数控铣床常用编程指令 四。铣削加工编程实例 020 N10G91G28Z0: N20G90G54G00X0Y0: N30Z5.S300M03: N40G01Z-20.F200: N50G41G01X0Y20.F100D01M08; b N60G91Y40.; N70X40.Y20.: N80G02X40.Y-40.10J-40.; N90X-20.Y-20.I-20.J0: N100G01X-70.Y0; N110G40G00X0Z35.M02: 主页日录。上一页●下-页●后退●退出

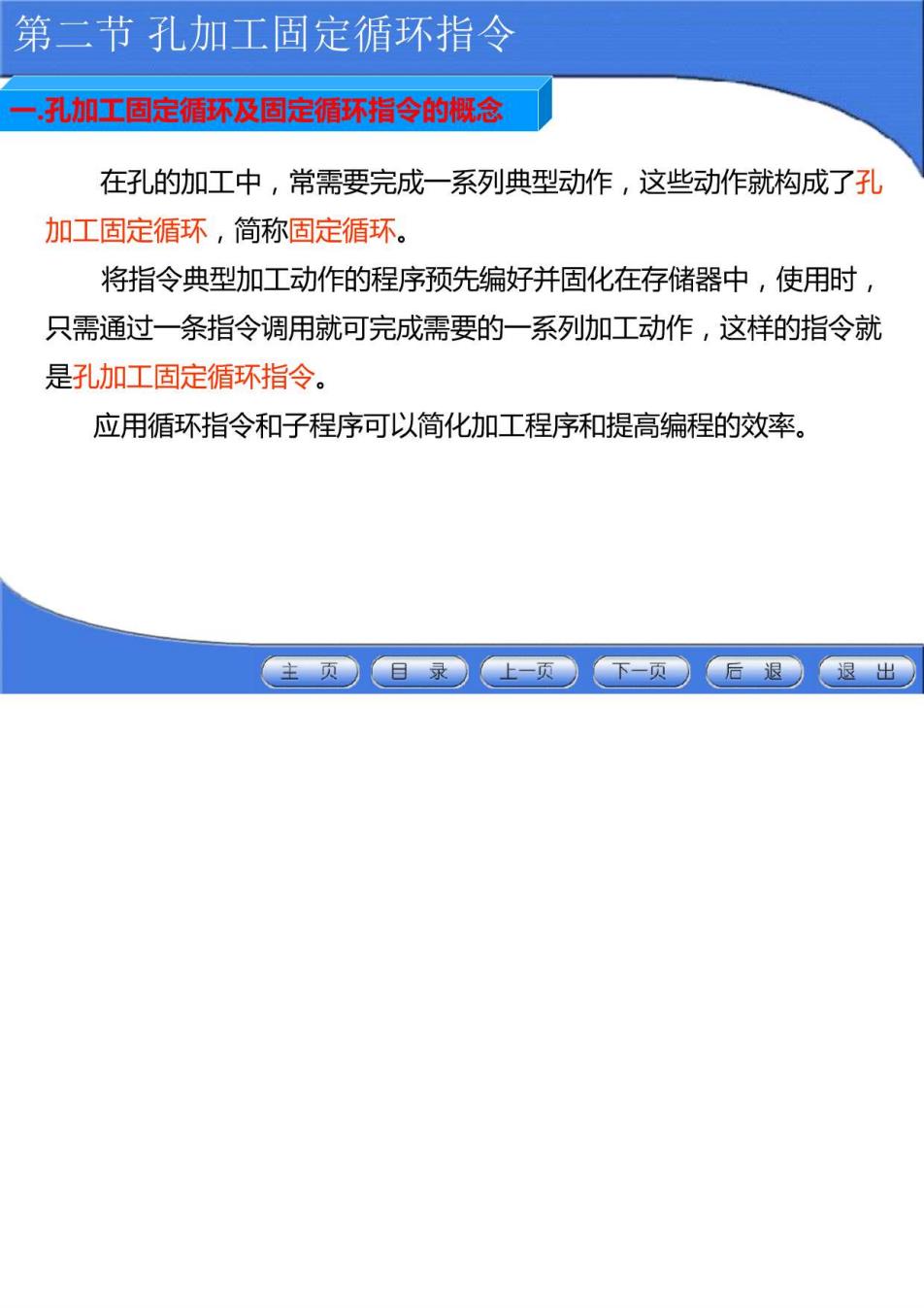

第二节孔加工固定循环指令 一孔加工固定循环及固定循环指令的概念 在孔的加工中，常需要完成一系列典型动作，这些动作就构成了孔 加工固定循环，简称固定循环。 将指令典型加工动作的程序预先编好并固化在存储器中，使用时， 只需通过一条指令调用就可完成需要的一系列加工动作，这样的指令就 是孔加工固定循环指令。 应用循环指令和子程序可以简化加工程序和提高编程的效率。 主页●日录上一页下一页●后退●退出
