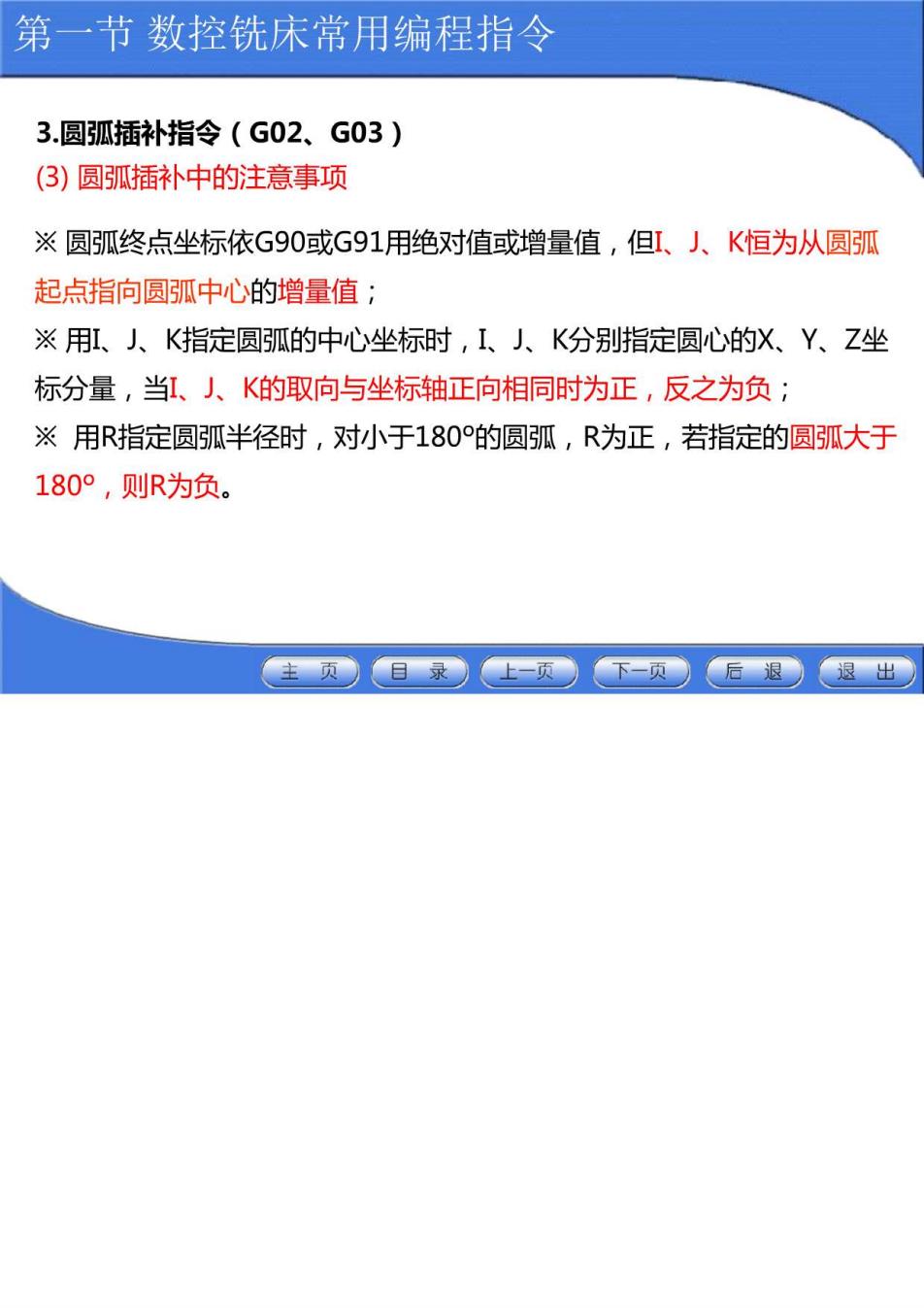

第一节数控铣床常用编程指令 3.圆弧插补指令(G02、G03) (3)圆弧插补中的注意事项 ※圆弧终点坐标依G90或G91用绝对值或增量值，但L、人、K恒为从圆弧 起点指向圆弧中心的增量值； ※用L、人、K指定圆弧的中心坐标时，【、J人、K分别指定圆心的X、Y、Z坐 标分量，当1、人、K的取向与坐标轴正向相同时为正，反之为负； ※用R指定圆弧半径时，对小于180的圆弧，R为正，若指定的圆弧大于 180°，则R为负。 主页日录。上一页●下-页●后退●退出
第一节数控铣床常用编程指令 3.圆弧插补指令(G02、G03) (4)圆弧插补实例 例1插补右图所示圆弧。 Y 用R指定圆弧半径的程序： 30 … G02X30.Y0R30.F200; … 30 用指定圆弧中心的程序： … G02X30.Y0I0J-30.F200: … 主页●目录上一页●下-页●后退退出
第一节数控铣床常用编程指令 3.圆弧插补指令(G02、G03) (4)圆弧插补实例 例2插补右图所示圆弧。 30 用R指定圆弧半径的程序： … G02X-30.Y0R-30.F200: 用指定圆弧中心的程序： G02X-30.Y0I0J-30.F200: 主页日录。上一页●下-页●后退●退出
第一节数控铣床常用编程指令 四刀具补偿指令 1.刀具半径补偿指令 G41Dm;刀具半径左补偿 G42Dm;刀具半径右补偿 G40:刀具半径补偿取消 2.刀具长度补偿指令 刀具长度大于标准刀具长度时，采用刀具长度正补偿G43H 刀具长度小于标准刀具长度时，采用刀具长度负补偿G44H G49取消刀具长度补偿 主页●日录上一页下一页●后退 退出

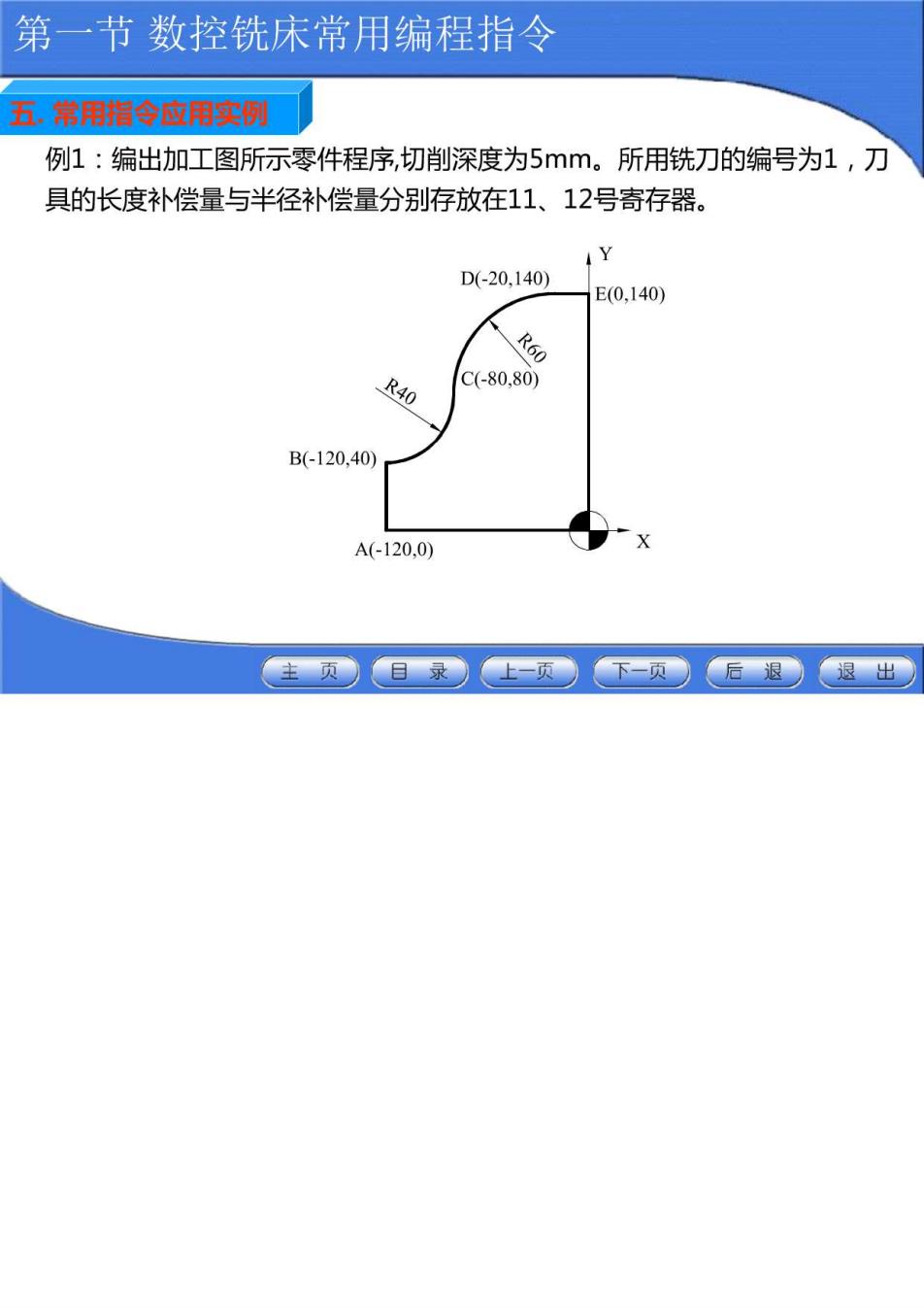

第一节数控铣床常用编程指令 五。常用指今应用实例】 例1：编出加工图所示零件程序，切削深度为5mm。所用铣刀的编号为1，刀 具的长度补偿量与半径补偿量分别存放在11、12号寄存器。 Y D(-20,140) E(0,140) R60 R40 C(-80,80) B(-120,40) A(-120,0) 主页日录。上一页●下-页●后退●退出
