数字信号处理教程 —MATLAB释义与实现 陈怀琛编著
1 数字信号处理教程 —MATLAB释义与实现 陈怀琛编著

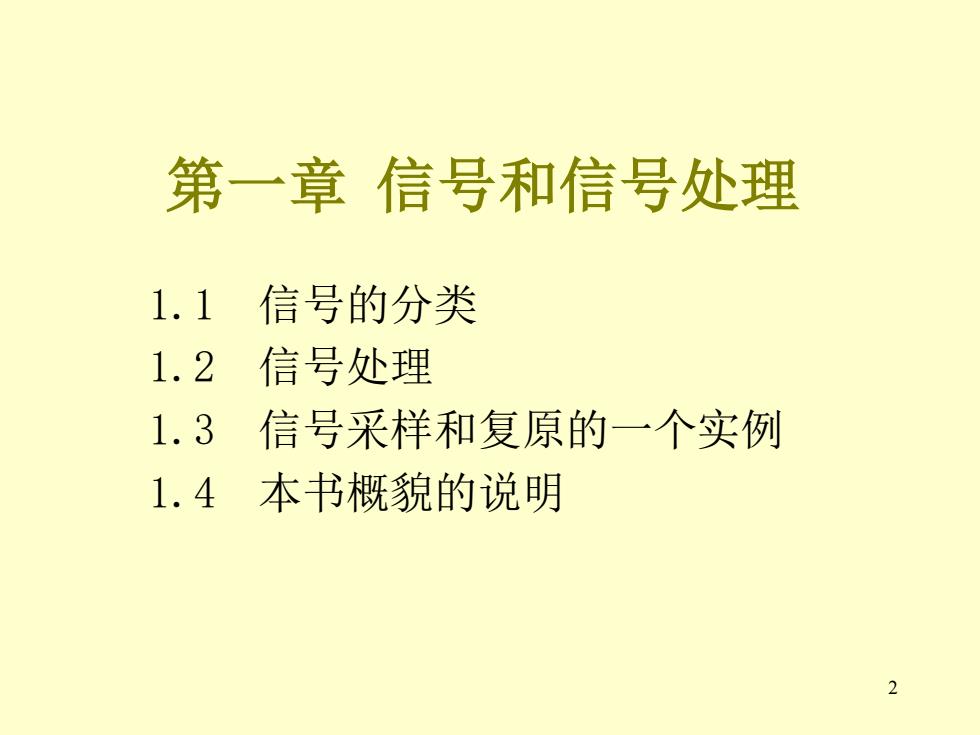

第一章信号和信号处理 1.1信号的分类 1.2信号处理 1.3信号采样和复原的一个实例 1.4本书概貌的说明 2
2 第一章 信号和信号处理 1.1 信号的分类 1.2 信号处理 1.3 信号采样和复原的一个实例 1.4 本书概貌的说明
1.1信号的分类 ·按信号载体的物理特征，可分为电、磁、 光、机械、热、声音等； ·按信号中的自变量的数目分： -一维信号：如语言和音乐 -二维信号：如黑白照片或地形图， -三维信号：如黑白电视图象， (彩色图像或电视是三个因变量，自变量同上) 3
3 1.1 信号的分类 • 按信号载体的物理特征，可分为电、磁、 光、机械、热、声音等； • 按信号中的自变量的数目分： –一维信号：如语言和音乐 –二维信号：如黑白照片或地形图， –三维信号：如黑白电视图象， （彩色图像或电视是三个因变量，自变量同上）
信号的分类 ·按信号中自变量和因变量的取值特点分 ·连续时间(Continuous-Time一CT)信号： 自变量和因变量均连续取值，（自变量的连续 称为连续时间，因变量的连续称为模拟信号) ·离散时间(Discrete-Time一DT)信号： 自变量离散，因变量仍连续取值 ·数字信号(Digital Signal): 自变量和因变量均离散取值（因变量的离散称为数 字信号) 4
4 信号的分类 • 按信号中自变量和因变量的取值特点分 • 连续时间（Continuous-Time—CT）信号： 自变量和因变量均连续取值,(自变量的连续 称为连续时间，因变量的连续称为模拟信号) • 离散时间（Discrete-Time—DT）信号： 自变量离散，因变量仍连续取值 • 数字信号（Digital Signal）： 自变量和因变量均离散取值(因变量的离散称为数 字信号)
信号的分类 ·信号量化的方法 -自变量的量化：等间隔采样，n工，n=0,1, ·T为采样周期，也即量化步长 -因变量x的量化： ·设量化步长为△x,则量化公式为 xq=△x·round(x/△x) ·对应的MATLAB语句(x为数组也适用) xq=round(x/deltax)*deltax; 其它取整函数有cei1,f1oor,fix等 5
5 信号的分类 • 信号量化的方法 – 自变量的量化：等间隔采样，t=nT, n=0,1,… • T为采样周期，也即量化步长 – 因变量x的量化： • 设量化步长为△x，则量化公式为 •对应的MATLAB语句(x为数组也适用) xq=round(x/deltax)*deltax; 其它取整函数有ceil,floor,fix等 xq = x round(x / x)
