交流调速系统的难点和复杂性 山东理子大军 调速装置中器件发展的限制: 调速装置中两大组成部分:控制器和变频器。 控制器·~微处理器的发展提供了复杂运算的可能, 变频器··功率器件近五十年更新了五代,适应高速变频调速的要求。 调速系统的精度和成本的限制: 新的控制理论 新的器件 新的控制系统 直流调速系统已经成熟! 电气与电子工程学院自动化系
电气与电子工程学院自动化系 交流调速系统的难点和复杂性 调速装置中器件发展的限制: 调速装置中两大组成部分:控制器和变频器。 控制器--微处理器的发展提供了复杂运算的可能, 变频器--功率器件近五十年更新了五代,适应高速变频调速的要求。 调速系统的精度和成本的限制: 新的控制理论 新的器件 新的控制系统 直流调速系统已经成熟!
三、交流调速系统应用领域 山东我上大军 口在20世纪上半叶,鉴于直流调速优越的性能,高性能可调速拖动 都采用直流电机,而占总容量80%以上的不变速拖动则采用交流 电机。 交流调速系统应用领域:主要有三个方面: 口一般性能的节能调速一风机水泵类负载 电气与电子工程学院自动化系
电气与电子工程学院自动化系 三、交流调速系统应用领域 在20世纪上半叶,鉴于直流调速优越的性能,高性能可调速拖动 都采用直流电机,而占总容量80%以上的不变速拖动则采用交流 电机。 交流调速系统应用领域:主要有三个方面: 一般性能的节能调速—风机水泵类负载
三、交流调速系统应用领域 山东理子大军 口高性能的交流调速系统和伺服系统 一矢量控制、直接转矩控制、解耦控制 50011000 口特大容量、 极高转速的交流调速 20世纪后期,交流调速占80%,直流调速 占20%。 电气与电子工程学院自动化系
电气与电子工程学院自动化系 三、交流调速系统应用领域 高性能的交流调速系统和伺服系统 —矢量控制、直接转矩控制、解耦控制 特大容量、极高转速的交流调速 20世纪后期,交流调速占80%,直流调速 占20%

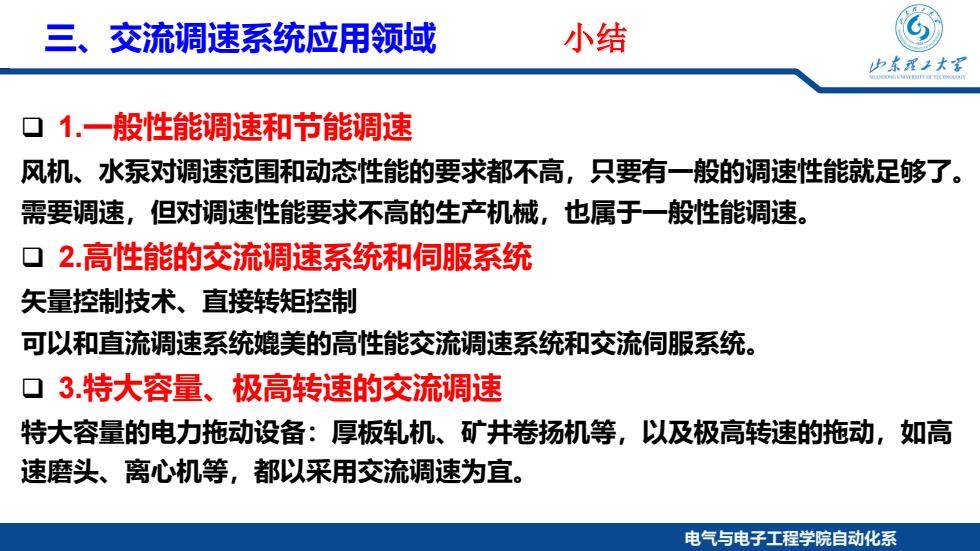

三、交流调速系统应用领域 小结 少东我子大深 口1.一般性能调速和节能调速 风机、水泵对调速范围和动态性能的要求都不高,只要有一般的调速性能就足够了。 需要调速,但对调速性能要求不高的生产机械,也属于一般性能调速。 口2高性能的交流调速系统和伺服系统 矢量控制技术、直接转矩控制 可以和直流调速系统媲美的高性能交流调速系统和交流伺服系统。 口3特大容量、极高转速的交流调速 特大容量的电力拖动设备:厚板轧机、矿井卷扬机等,以及极高转速的拖动,如高 速磨头、离心机等,都以采用交流调速为宜。 电气与电子工程学院自动化系
电气与电子工程学院自动化系 三、交流调速系统应用领域 小结 1.一般性能调速和节能调速 风机、水泵对调速范围和动态性能的要求都不高,只要有一般的调速性能就足够了。 需要调速,但对调速性能要求不高的生产机械,也属于一般性能调速。 2.高性能的交流调速系统和伺服系统 矢量控制技术、直接转矩控制 可以和直流调速系统媲美的高性能交流调速系统和交流伺服系统。 3.特大容量、极高转速的交流调速 特大容量的电力拖动设备:厚板轧机、矿井卷扬机等,以及极高转速的拖动,如高 速磨头、离心机等,都以采用交流调速为宜
四、交流调速系统分类 (1)按电机分 山东理子大军 异步电动机 永磁同步电机 同步电动机 无刷直流电机 步进电机 特种电机 磁阻电机 电气与电子工程学院自动化系
电气与电子工程学院自动化系 四、交流调速系统分类 ——(1)按电机分 异步电动机 同步电动机 永磁同步电机 无刷直流电机 特种电机 步进电机 磁阻电机
