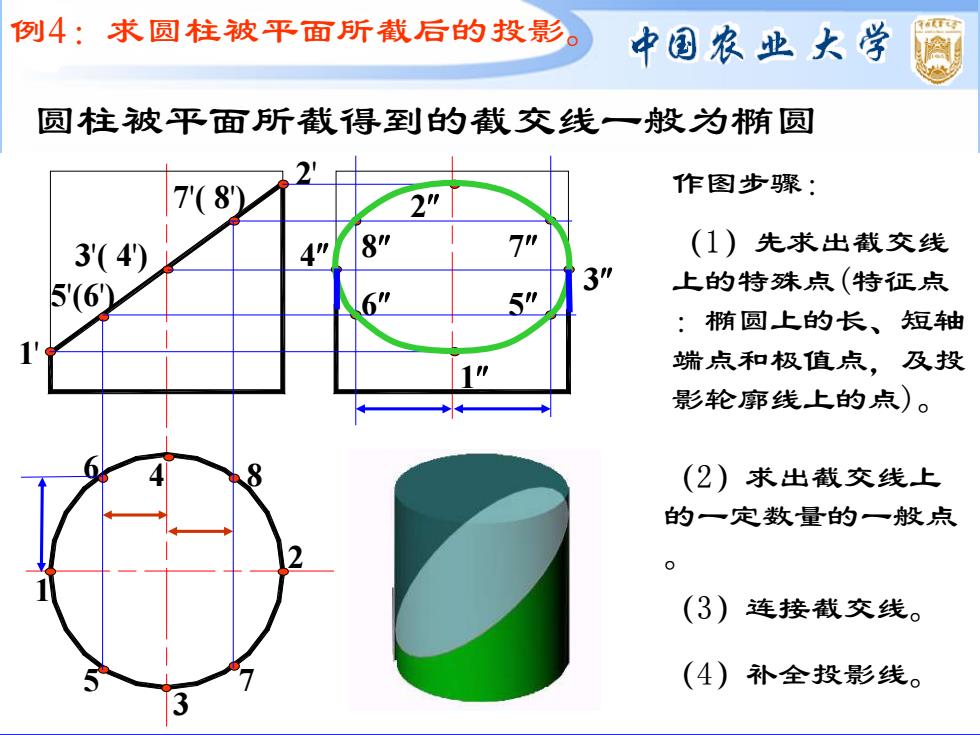

例4：求圆柱被平面所截后的投影。 中国农业大学 圆柱被平面所截得到的截交线一般为椭圆 7'(8 作图步骤： 2" 3'(4) 8" (1)先求出截交线 5'(6 上的特殊点（特征点 6" :椭圆上的长、短轴 端点和极值点，及投 影轮廓线上的点)。 8 (2)求出截交线上 的一定数量的一般点 0 (3) 连接截交线。 (4)补全投影线。 3
工程制图与计算机图学研究室 中国农业大学图形研究室 例4：求圆柱被平面所截后的投影。 作图步骤： （1）先求出截交线 上的特殊点(特征点 ：椭圆上的长、短轴 端点和极值点，及投 影轮廓线上的点)。 1' 1 1 2' 2 2 3'( 4') 4 3 3 4 5'(6') 6 5 5 6 7'( 8') 8 7 7 8 （2）求出截交线上 的一定数量的一般点 。 （3）连接截交线。 （4）补全投影线。 圆柱被平面所截得到的截交线一般为椭圆

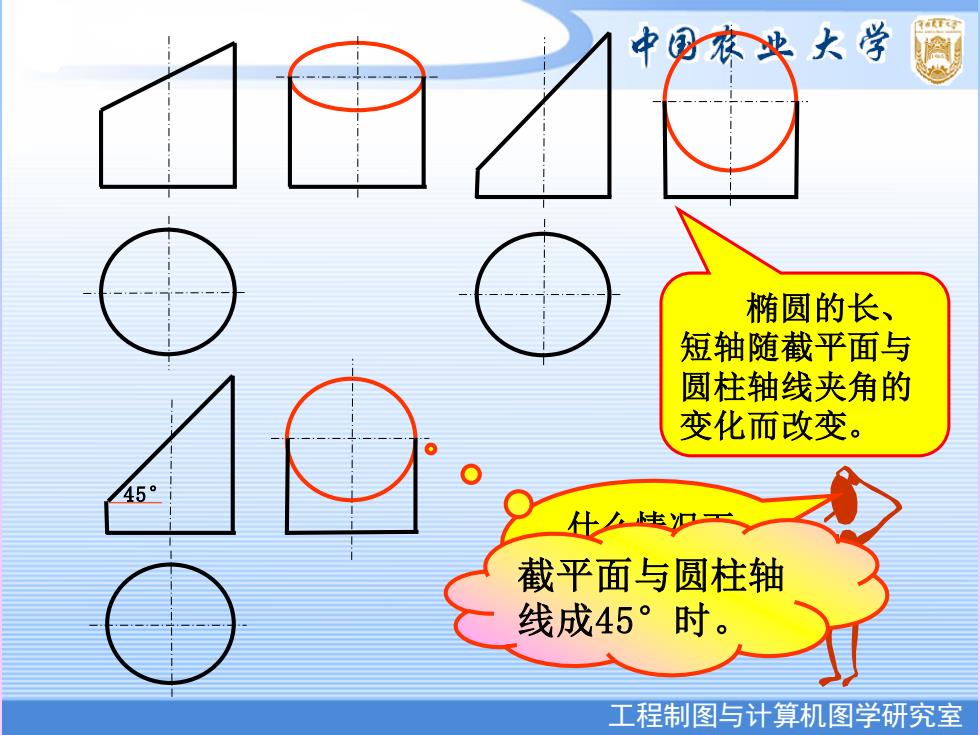

中国衣兴大学 椭圆的长、 短轴随截平面与 圆柱轴线夹角的 变化而改变。 45 仕人生江二 截平面与圆柱轴 线成45°时。 工程制图与计算机图学研究室
工程制图与计算机图学研究室 中国农业大学图形研究室 椭圆的长、 短轴随截平面与 圆柱轴线夹角的 变化而改变。 45 ° 什么情况下 截平面与圆柱轴 投影为圆呢？ 线成45 °时
