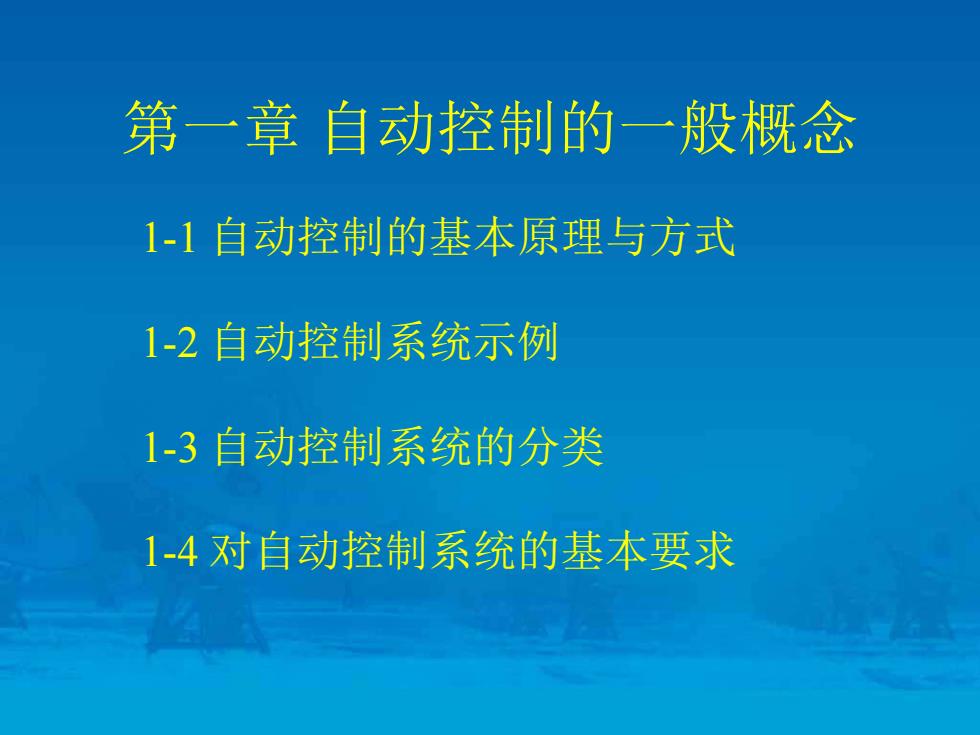

第一章自动控制的一般概念1-1自动控制的基本原理与方式1-2自动控制系统示例1-3自动控制系统的分类1-4对自动控制系统的基本要求
1 第一章 自动控制的一般概念 1-1 自动控制的基本原理与方式 1-2 自动控制系统示例 1-3 自动控制系统的分类 1-4 对自动控制系统的基本要求

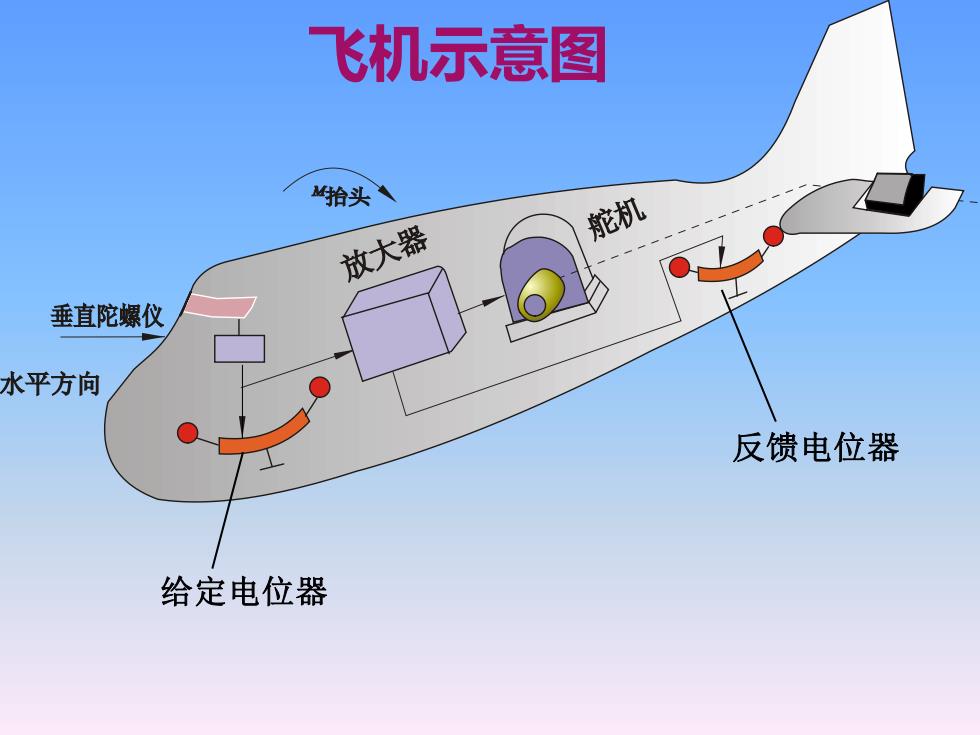

飞机示意图M抬头机放大器垂直陀螺仪水平方向反馈电位器给定电位器
飞机示意图 给定电位器 反馈电位器

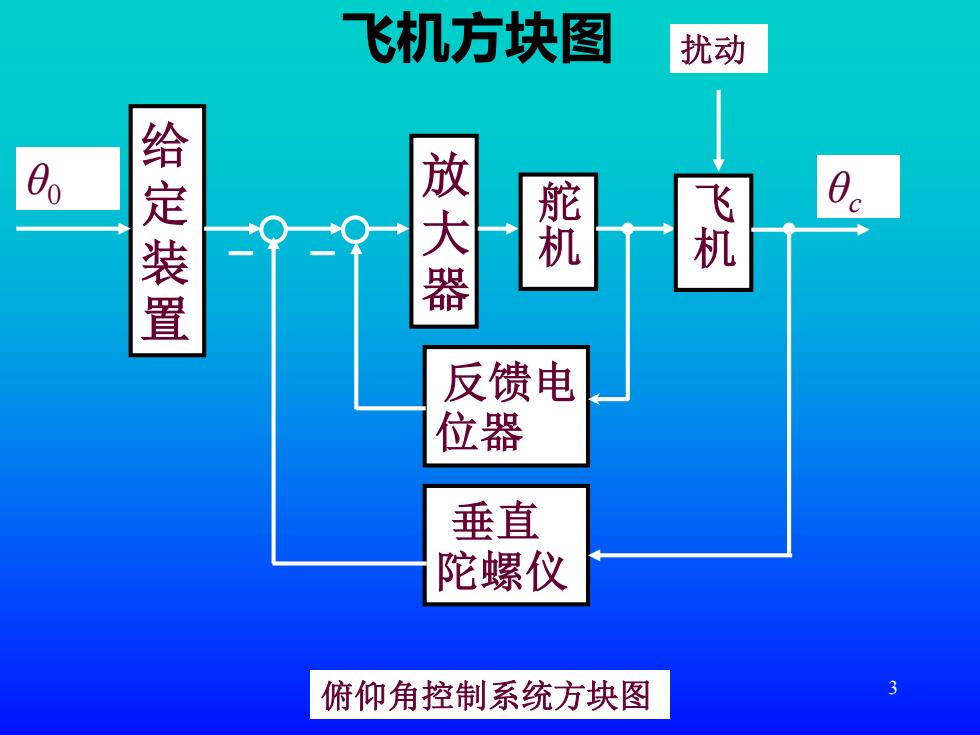

飞机方块图扰动给定装置放大器0o0舵机飞机反馈电位器垂直陀螺仪俯仰角控制系统方块图
3 给定装置 放大器 舵机 飞机 反馈电 位器 垂直 陀螺仪 θ 0 θc 扰动 俯仰角控制系统方块图 飞机方块图

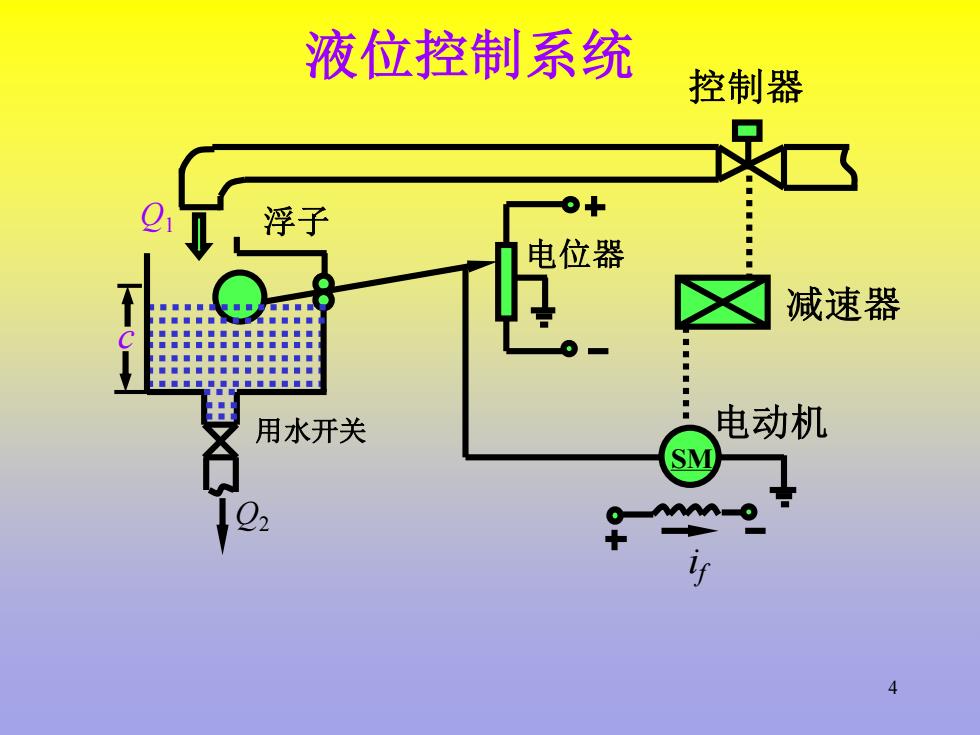

液位控制系统控制器Q浮子1电位器减速器中电动机用水开关SM102
4 液位控制系统 控制器 减速器 电动机 电位器 浮子 用水开关 Q2 Q1 c i f SM

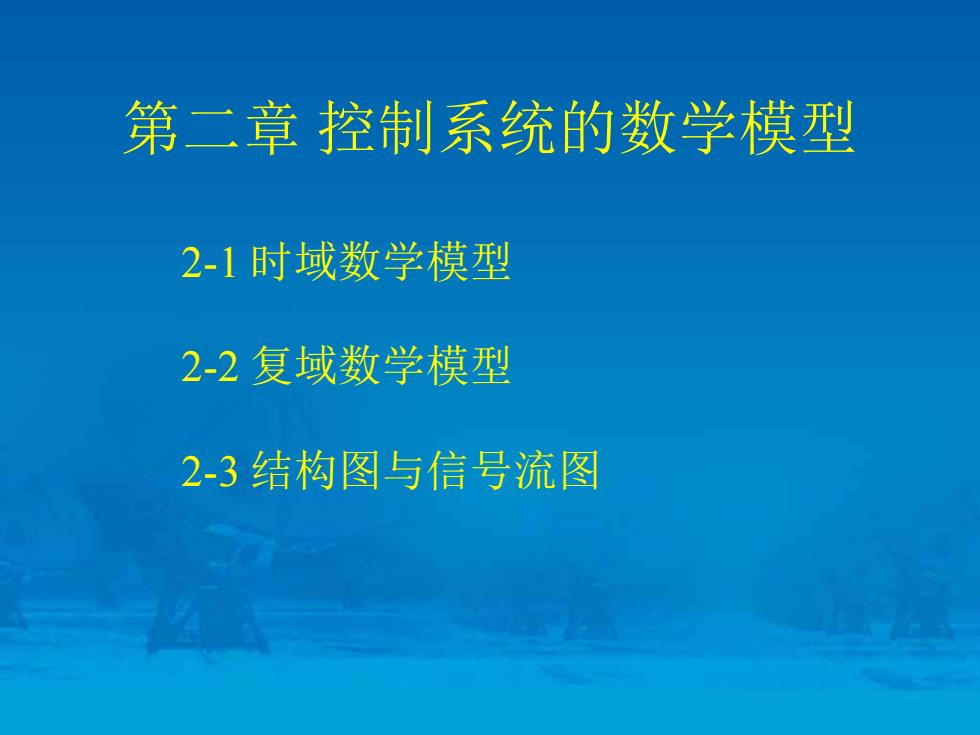

第二章控制系统的数学模型2-1时域数学模型2-2复域数学模型2-3结构图与信号流图
5 第二章 控制系统的数学模型 2-1 时域数学模型 2-2 复域数学模型 2-3 结构图与信号流图
