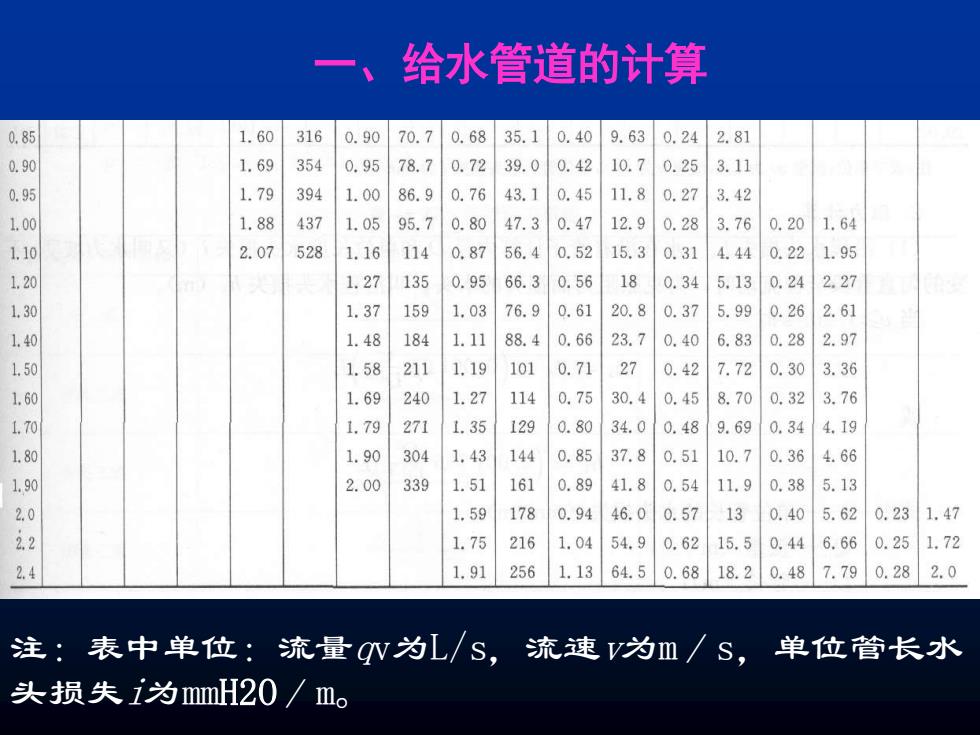

一、给水管道的计算 注：表中单位：流量qv为L/s，流速v为m／s，单位管长水 头损失i为mmH2O／m
一、给水管道的计算 注：表中单位：流量qv为L/s，流速v为m／s，单位管长水 头损失i为mmH2O／m
D.15 D.20 D25 D32 )e40 D.50 D.70 D.80 D.100 2.6 2.07 3011.22 74.9 0.74 21 0.52 .030.302.31 1.32 86.9 0.79 24.1 0.56 10.30.322.的 99.8 0.80 27.1 0.60 11.7 0.35 298 1.65 136 0.99 36.5 0.70 15.5 0.40 393 1.88 177 1.13 46.8 0.81 19.80.46 5.0u 2.12 224 1,28 58.6 0.91 24.60.52 2.35 277 1.2 72.3 L.01 30 58 2.59 335 1.56 87.5 0.11 0.6 104 1.21 18 2. 121棉500编 0. 0. 5.5丽 1 2. . 5 . . . 20.0

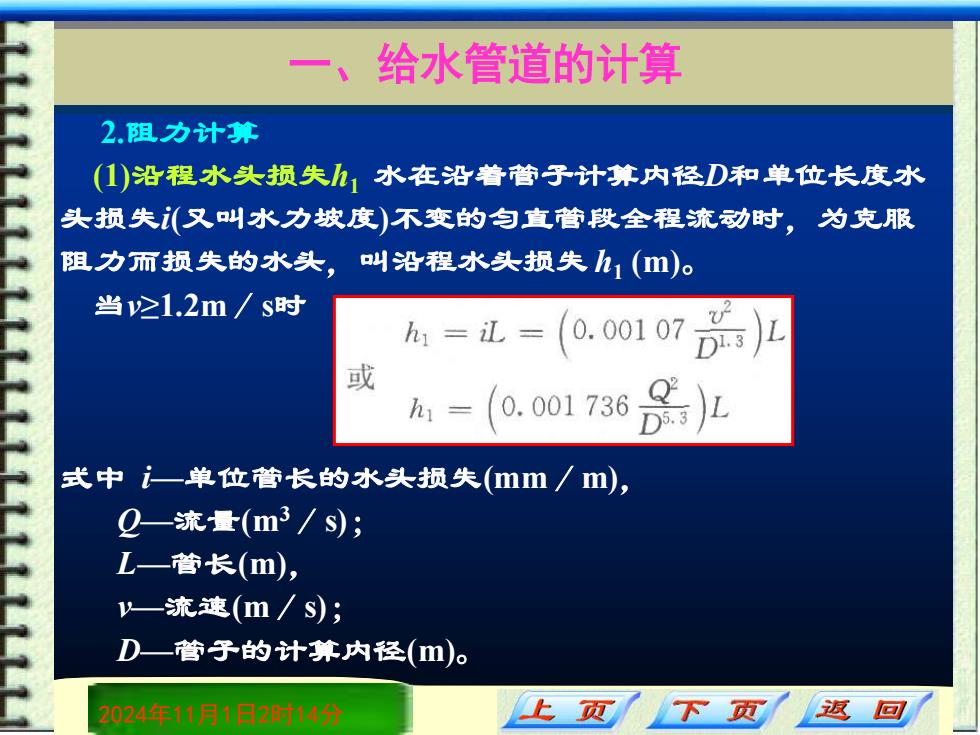

2024年11月1日2时14分 一、给水管道的计算 2.阻力计算 (1)沿程水头损失h1 水在沿着管子计算内径D和单位长度水 头损失i(又叫水力坡度)不变的匀直管段全程流动时，为克服 阻力而损失的水头，叫沿程水头损失 h1 (m)。 当v≥1.2m／s时 式中 i—单位管长的水头损失(mm／m)， Q—流量(m3／s)； L—管长(m)， v—流速(m／s)； D—管子的计算内径(m)
2024年11月1日2时14分 一、给水管道的计算 2.阻力计算 (1)沿程水头损失h1 水在沿着管子计算内径D和单位长度水 头损失i(又叫水力坡度)不变的匀直管段全程流动时，为克服 阻力而损失的水头，叫沿程水头损失 h1 (m)。 当v≥1.2m／s时 式中 i—单位管长的水头损失(mm／m)， Q—流量(m3／s)； L—管长(m)， v—流速(m／s)； D—管子的计算内径(m)

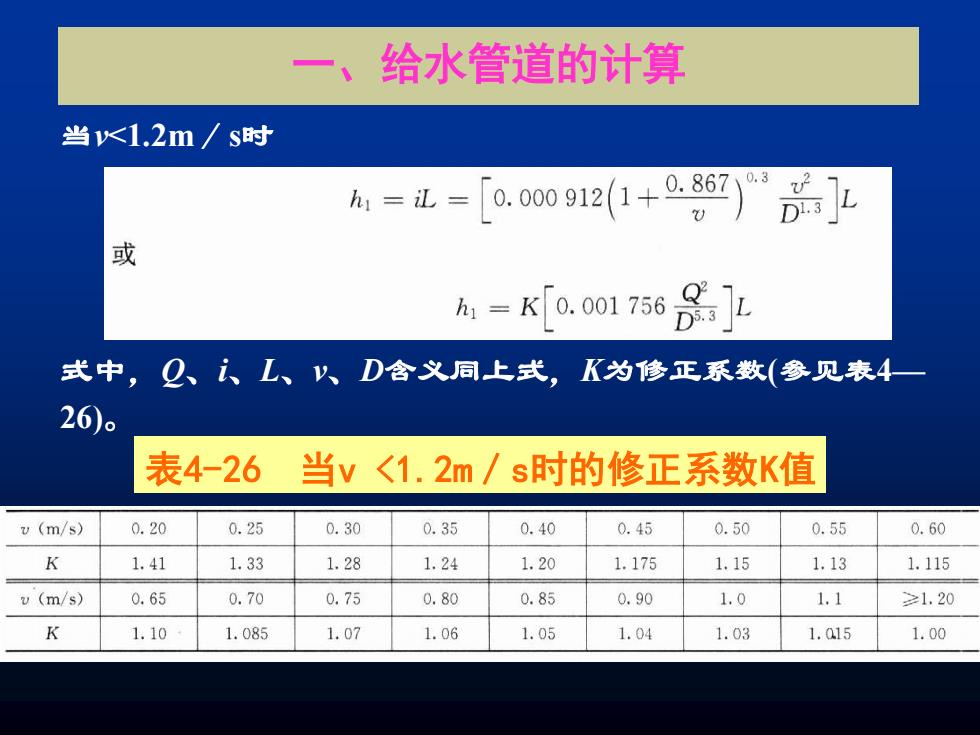

一、给水管道的计算 当v<1.2m／s时 式中，Q、i、L、v、D含义同上式，K为修正系数(参见表4— 26)。 表4-26 当v <1.2m／s时的修正系数K值
一、给水管道的计算 当v<1.2m／s时 式中，Q、i、L、v、D含义同上式，K为修正系数(参见表4— 26)。 表4-26 当v <1.2m／s时的修正系数K值

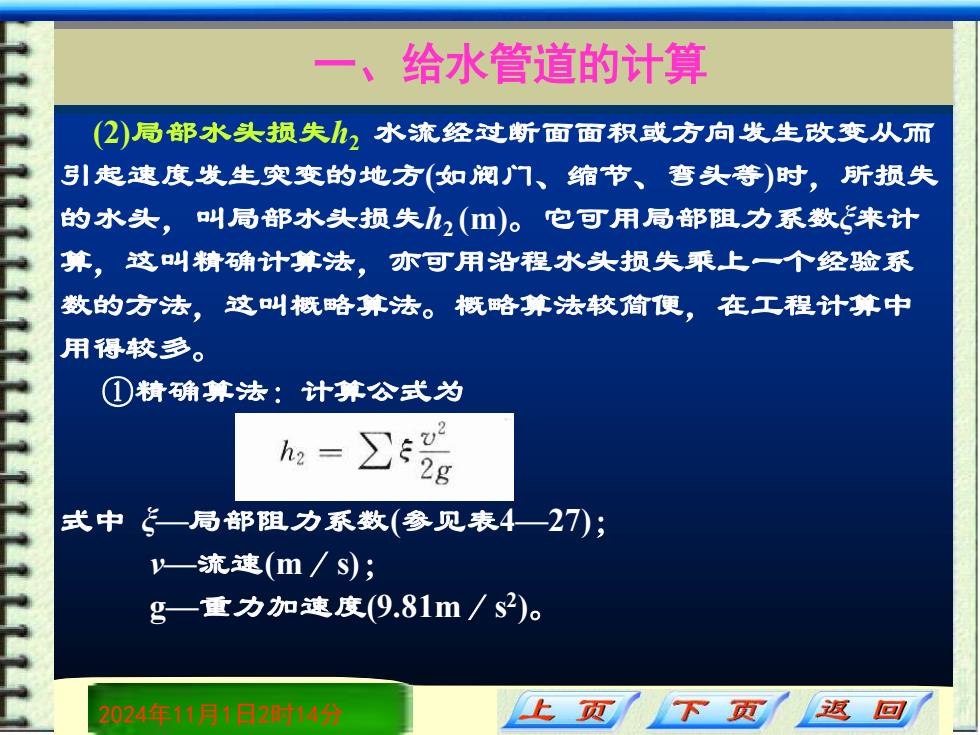

2024年11月1日2时14分 一、给水管道的计算 (2)局部水头损失h2 水流经过断面面积或方向发生改变从而 引起速度发生突变的地方(如阀门、缩节、弯头等)时，所损失 的水头，叫局部水头损失h2 (m)。它可用局部阻力系数ξ来计 算，这叫精确计算法，亦可用沿程水头损失乘上一个经验系 数的方法，这叫概略算法。概略算法较简便，在工程计算中 用得较多。 ①精确算法：计算公式为 式中 ξ—局部阻力系数(参见表4—27)； v—流速(m／s)； g—重力加速度(9.81m／s 2 )
2024年11月1日2时14分 一、给水管道的计算 (2)局部水头损失h2 水流经过断面面积或方向发生改变从而 引起速度发生突变的地方(如阀门、缩节、弯头等)时，所损失 的水头，叫局部水头损失h2 (m)。它可用局部阻力系数ξ来计 算，这叫精确计算法，亦可用沿程水头损失乘上一个经验系 数的方法，这叫概略算法。概略算法较简便，在工程计算中 用得较多。 ①精确算法：计算公式为 式中 ξ—局部阻力系数(参见表4—27)； v—流速(m／s)； g—重力加速度(9.81m／s 2 )
