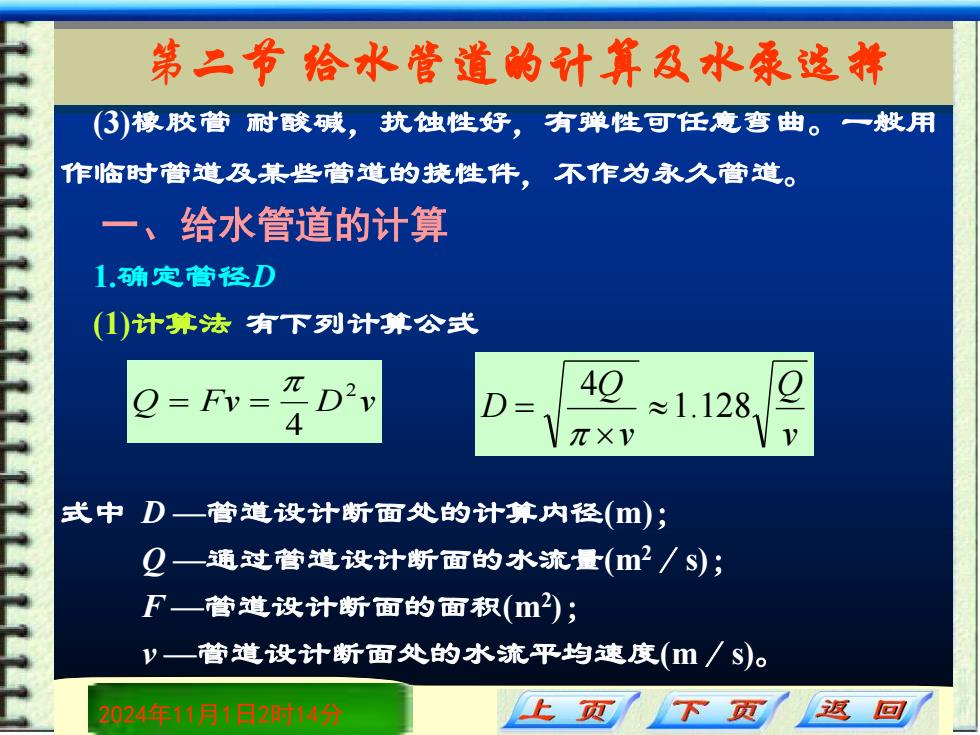

2024年11月1日2时14分 第二节 给水管道的计算及水泵选择 (3)橡胶管 耐酸碱，抗蚀性好，有弹性可任意弯曲。一般用 作临时管道及某些管道的挠性件，不作为永久管道。 一、给水管道的计算 1.确定管径D (1)计算法 有下列计算公式 式中 D —管道设计断面处的计算内径(m)； Q —通过管道设计断面的水流量(m2／s)； F —管道设计断面的面积(m2 )； v —管道设计断面处的水流平均速度(m／s)。 Q Fv D v 2 4 = = v Q v Q D 1.128 4 =
2024年11月1日2时14分 第二节 给水管道的计算及水泵选择 (3)橡胶管 耐酸碱，抗蚀性好，有弹性可任意弯曲。一般用 作临时管道及某些管道的挠性件，不作为永久管道。 一、给水管道的计算 1.确定管径D (1)计算法 有下列计算公式 式中 D —管道设计断面处的计算内径(m)； Q —通过管道设计断面的水流量(m2／s)； F —管道设计断面的面积(m2 )； v —管道设计断面处的水流平均速度(m／s)。 Q Fv D v 2 4 = = v Q v Q D 1.128 4 =

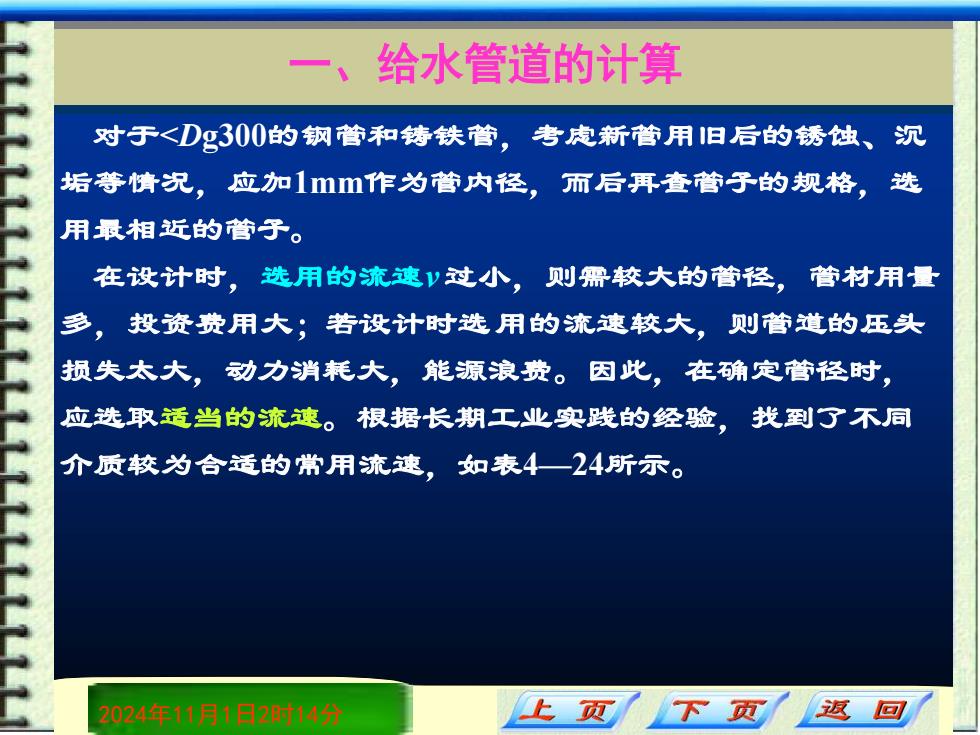

2024年11月1日2时14分 一、给水管道的计算 对于<Dg300的钢管和铸铁管，考虑新管用旧后的锈蚀、沉 垢等情况，应加1mm作为管内径，而后再查管子的规格，选 用最相近的管子。 在设计时，选用的流速v过小，则需较大的管径，管材用量 多，投资费用大；若设计时选用的流速较大，则管道的压头 损失太大，动力消耗大，能源浪费。因此，在确定管径时， 应选取适当的流速。根据长期工业实践的经验，找到了不同 介质较为合适的常用流速，如表4—24所示
2024年11月1日2时14分 一、给水管道的计算 对于<Dg300的钢管和铸铁管，考虑新管用旧后的锈蚀、沉 垢等情况，应加1mm作为管内径，而后再查管子的规格，选 用最相近的管子。 在设计时，选用的流速v过小，则需较大的管径，管材用量 多，投资费用大；若设计时选用的流速较大，则管道的压头 损失太大，动力消耗大，能源浪费。因此，在确定管径时， 应选取适当的流速。根据长期工业实践的经验，找到了不同 介质较为合适的常用流速，如表4—24所示
表4-24 管道输送常用流速 介质名称 管 径 流速(m／s) 介质名称 管 径 流速(m／s) 给水、冷冻 水 Dg15～50 Dg50以上 蛇盘管 0.5～1.0 0.8～2.0 <0.1 饱和蒸汽 Dg15～20 Dg25～32 Dg40 10～15 15～20 20～25 自流凝结水 Dg15～18 0.1～0.2 Dg50～80 Dg100～150 20～30 25～30 压缩空气 小于Dg50 Dg25～50 10～15 ≤4.0 真空 Dgl5～40 <8.0 煤气 Dg70～100 ≤6.0 Dg50～100 <10 余压冷凝水 Dgl5～20 Dg25～32 ≤0.5 ≤0.7 车间风管 干管 支管 8～12 2～8 Dg40～50 Dg70～80 ≤1.0 ≤1.6 车间排水 暗沟 明沟 0.6～4.0 0.4～2.0
表4-24 管道输送常用流速 介质名称 管 径 流速(m／s) 介质名称 管 径 流速(m／s) 给水、冷冻 水 Dg15～50 Dg50以上 蛇盘管 0.5～1.0 0.8～2.0 <0.1 饱和蒸汽 Dg15～20 Dg25～32 Dg40 10～15 15～20 20～25 自流凝结水 Dg15～18 0.1～0.2 Dg50～80 Dg100～150 20～30 25～30 压缩空气 小于Dg50 Dg25～50 10～15 ≤4.0 真空 Dgl5～40 <8.0 煤气 Dg70～100 ≤6.0 Dg50～100 <10 余压冷凝水 Dgl5～20 Dg25～32 ≤0.5 ≤0.7 车间风管 干管 支管 8～12 2～8 Dg40～50 Dg70～80 ≤1.0 ≤1.6 车间排水 暗沟 明沟 0.6～4.0 0.4～2.0

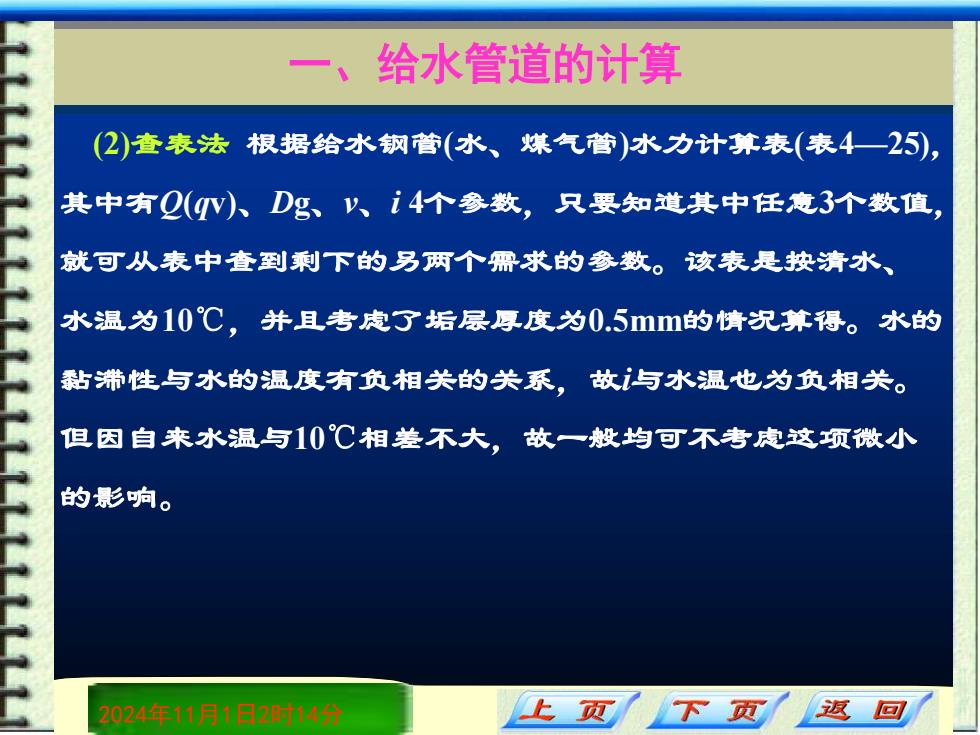

2024年11月1日2时14分 一、给水管道的计算 (2)查表法 根据给水钢管(水、煤气管)水力计算表(表4—25)， 其中有Q(qv)、Dg、v、i 4个参数，只要知道其中任意3个数值， 就可从表中查到剩下的另两个需求的参数。该表是按清水、 水温为10℃，并且考虑了垢层厚度为0.5mm的情况算得。水的 黏滞性与水的温度有负相关的关系，故i与水温也为负相关。 但因自来水温与10℃相差不大，故一般均可不考虑这项微小 的影响
2024年11月1日2时14分 一、给水管道的计算 (2)查表法 根据给水钢管(水、煤气管)水力计算表(表4—25)， 其中有Q(qv)、Dg、v、i 4个参数，只要知道其中任意3个数值， 就可从表中查到剩下的另两个需求的参数。该表是按清水、 水温为10℃，并且考虑了垢层厚度为0.5mm的情况算得。水的 黏滞性与水的温度有负相关的关系，故i与水温也为负相关。 但因自来水温与10℃相差不大，故一般均可不考虑这项微小 的影响

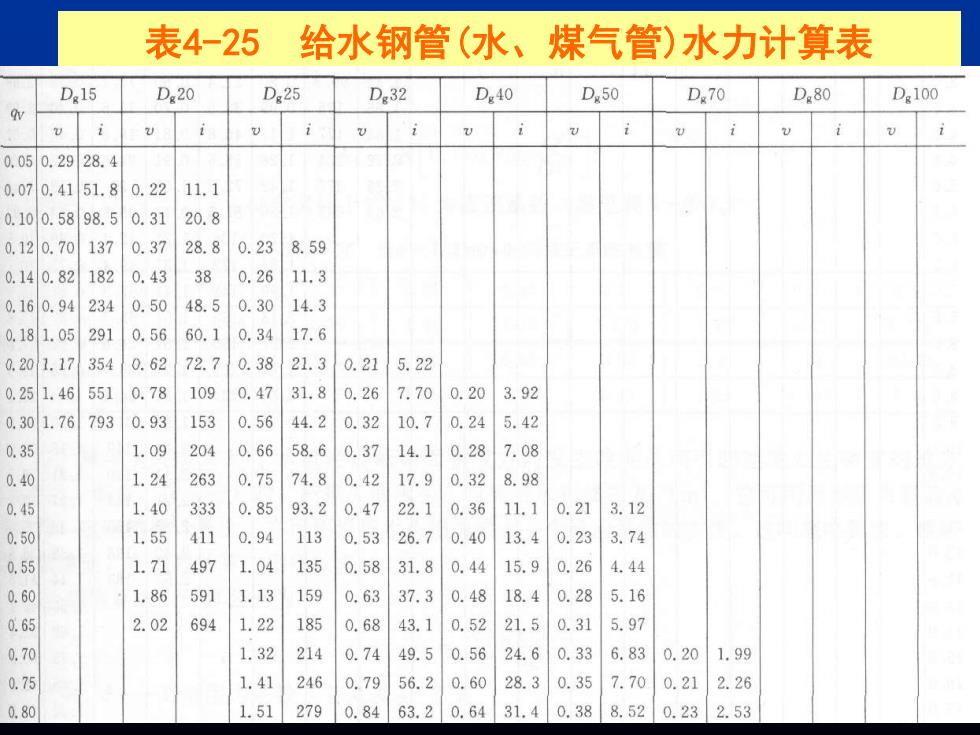

表4-25 给水钢管(水、煤气管)水力计算表
表4-25 给水钢管(水、煤气管)水力计算表
