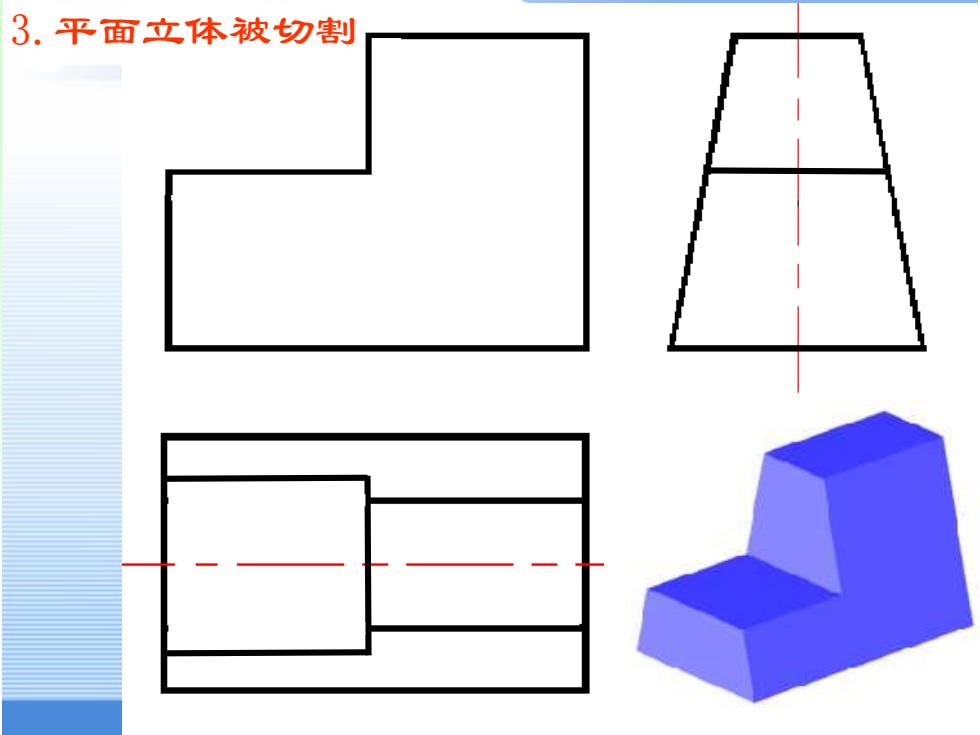

3.平面立体被切割
工程制图与计算机图学研究室 中国农业大学图形研究室 3.平面立体被切割

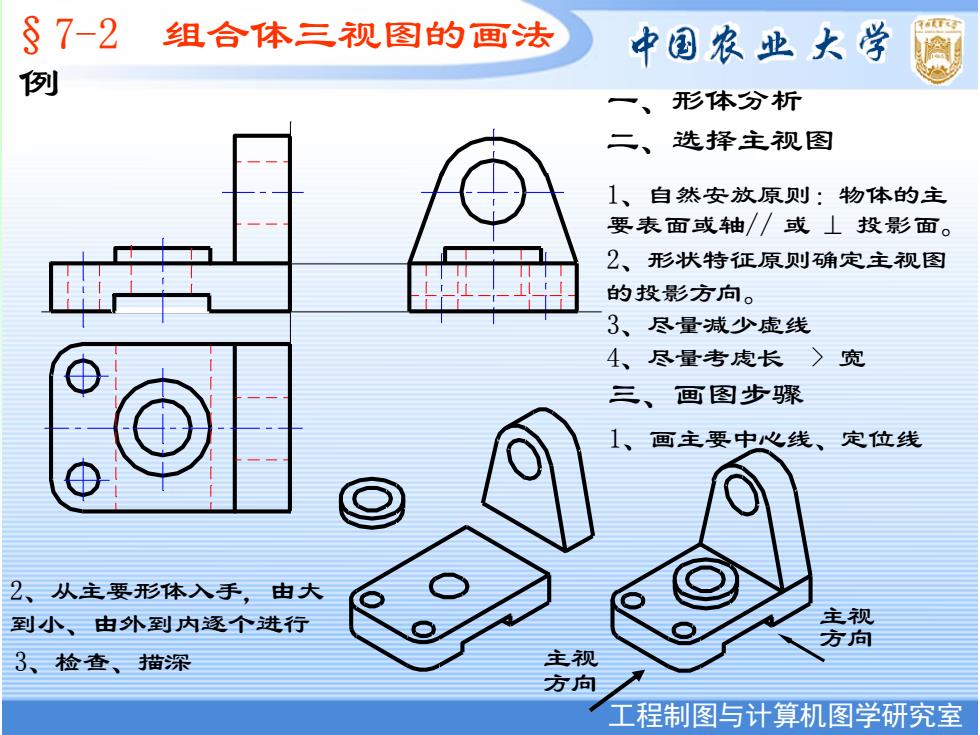

§7-2 组合体三视图的画法 中国农业大学 例 一、 形体分析 三、 选择主视图 1、自然安放原则：物体的主 要表面或轴//或⊥投影面。 2、形状特征原则确定主视图 的投影方向。 3、尽量减少虚线 4、尽量考虑长>宽 三、画图步骤 、画主要中心线、定位线 2、从主要形体入手，由大 到小、由外到内逐个进行 主视 方向 3、检查、描深 主视 方向 工程制图与计算机图学研究室
工程制图与计算机图学研究室 中国农业大学图形研究室 主视 方向 主视 方向 一、形体分析 二、选择主视图 三、画图步骤 1、画主要中心线、定位线 2、从主要形体入手，由大 到小、由外到内逐个进行 3、检查、描深 §7-2 组合体三视图的画法 1、自然安放原则：物体的主 要表面或轴// 或 ⊥ 投影面。 2、形状特征原则确定主视图 的投影方向。 3、尽量减少虚线 4、尽量考虑长 > 宽 例

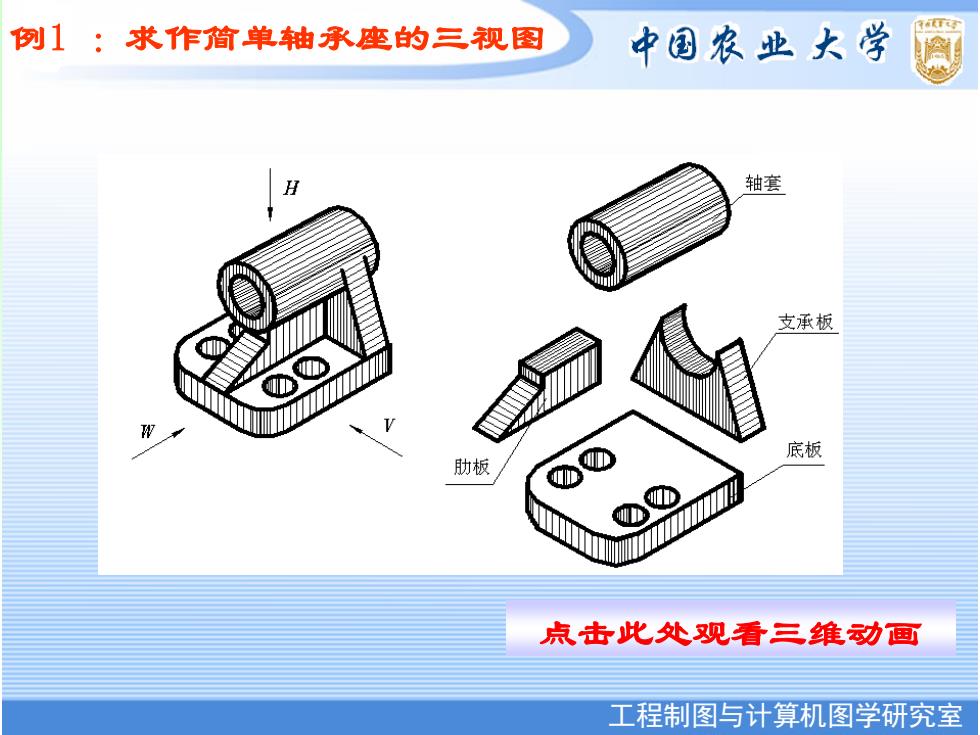

例1：求作简单轴承座的三视图 中国农业大学 轴套 支承板 底板 肋板 点击此处观看三维动画 工程制图与计算机图学研究室
工程制图与计算机图学研究室 中国农业大学图形研究室 例1 ：求作简单轴承座的三视图 点击此处观看三维动画

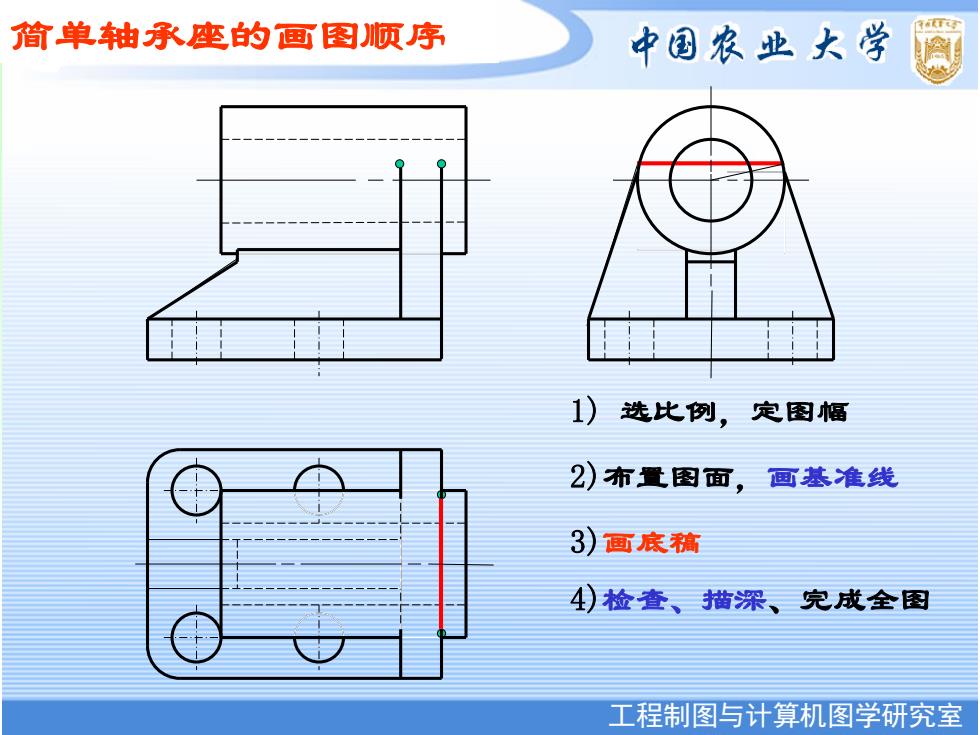

简单轴座的画图顺序 中国农业大学 )选比例，定图幅 2)布置图面，画基准线 3)画底稿 )检查、描深、完成全图 工程制图与计算机图学研究室
工程制图与计算机图学研究室 中国农业大学图形研究室 1) 选比例，定图幅 2)布置图面，画基准线 3)画底稿 4)检查、描深、完成全图 简单轴承座的画图顺序

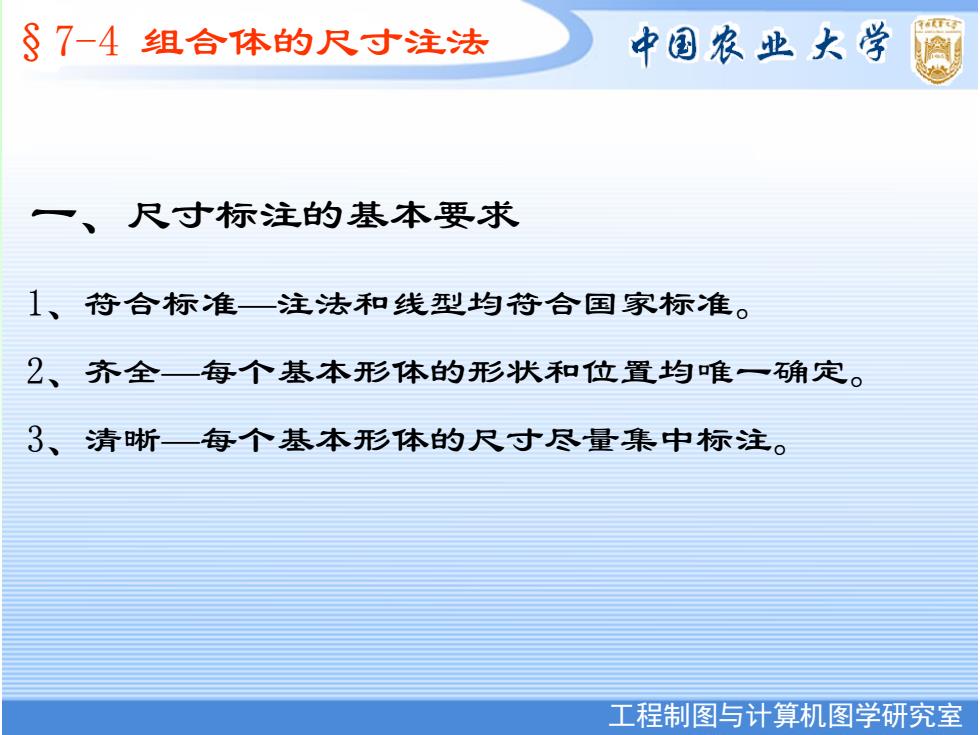

§7-4组合体的尺寸注法 中国农业大学 一、尺寸标注的基本要求 1、符合标准一注法和线型均符合国家标准。 2、齐全一每个基本形体的形状和位置均唯一确定。 3、清晰一每个基本形体的尺寸尽量集中标注。 工程制图与计算机图学研究室
工程制图与计算机图学研究室 中国农业大学图形研究室 一、尺寸标注的基本要求 1、符合标准—注法和线型均符合国家标准。 2、齐全—每个基本形体的形状和位置均唯一确定。 3、清晰—每个基本形体的尺寸尽量集中标注。 §7-4 组合体的尺寸注法
