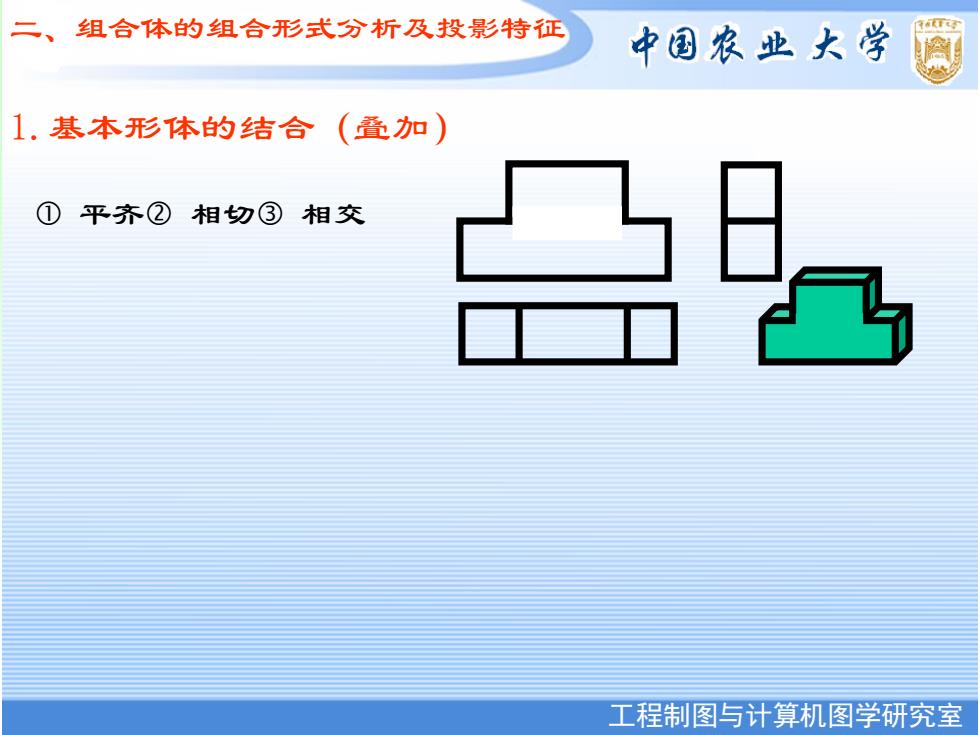

二、组合体的组合形式分析及投影特征 中国农业大学 1.基本形体的结合（叠加） ①平齐②相切③相交 工程制图与计算机图学研究室
工程制图与计算机图学研究室 中国农业大学图形研究室 二、组合体的组合形式分析及投影特征 1.基本形体的结合（叠加） 平齐 相切 相交

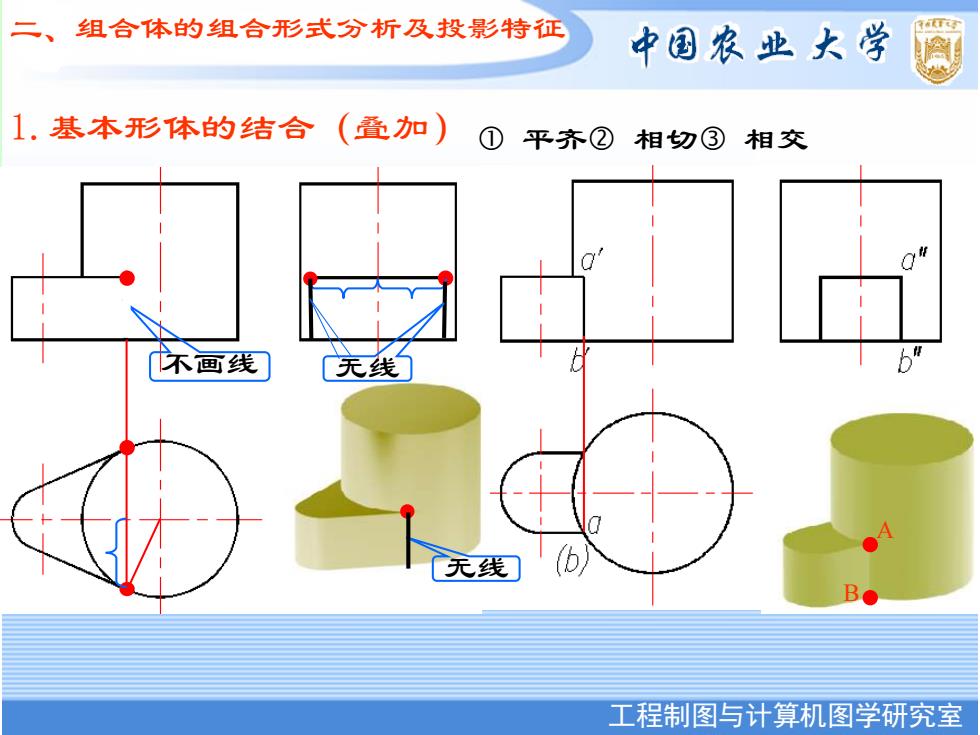

二、组合体的组合形式分析及投影特征 中国农业大学 1.基本形体的结合（叠加） ①平齐②相切③相交 不画线 线幻 线] B 工程制图与计算机图学研究室
工程制图与计算机图学研究室 中国农业大学图形研究室 二、组合体的组合形式分析及投影特征 1.基本形体的结合（叠加） 平齐 相切 相交 A B 无线 不画线 无线

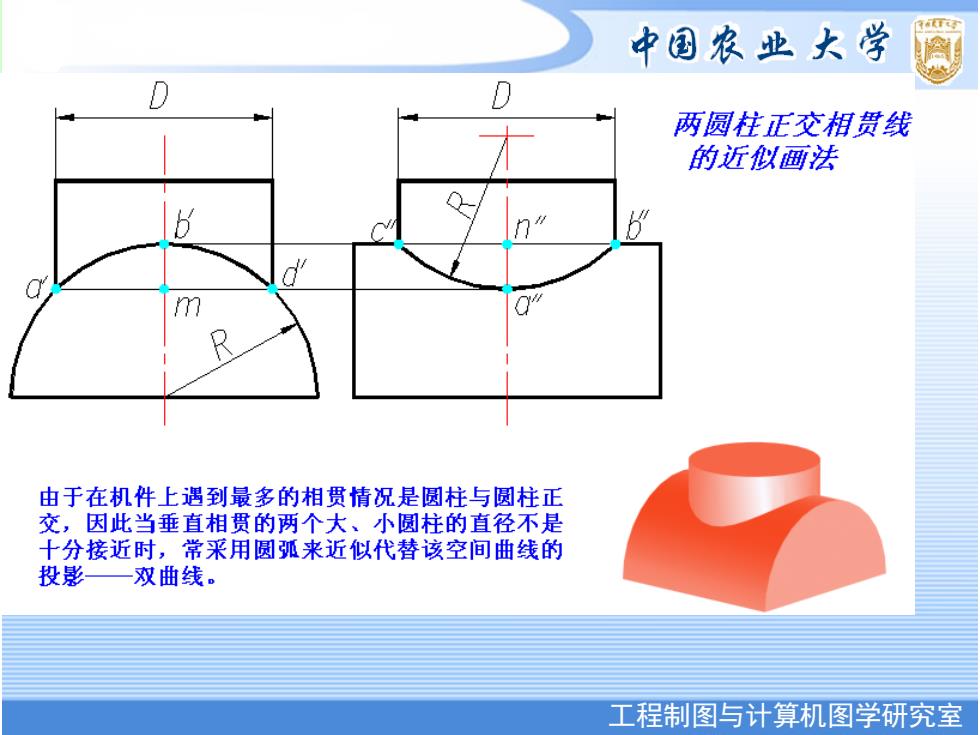

中国农业大学 D D 两圆柱正交相贯线 的近似画法 6 d m R 由于在机件上遇到最多的相贯情况是圆柱与圆柱正 交，因此当垂直相贯的两个大、小圆柱的直径不是 十分接近时，常采用圆弧来近似代替该空间曲线的 投影—双曲线。 工程制图与计算机图学研究室
工程制图与计算机图学研究室 中国农业大学图形研究室

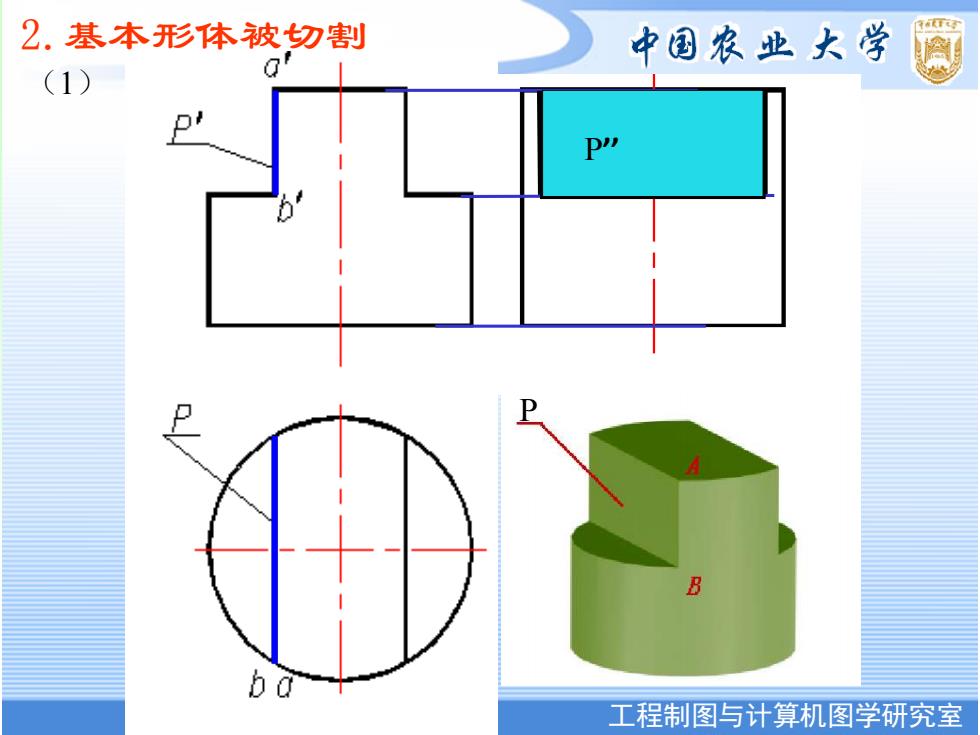

2.基本形体被切割 中国农业大学 (1) P B ba 工程制图与计算机图学研究室
工程制图与计算机图学研究室 中国农业大学图形研究室 P’’ （1） P 2.基本形体被切割

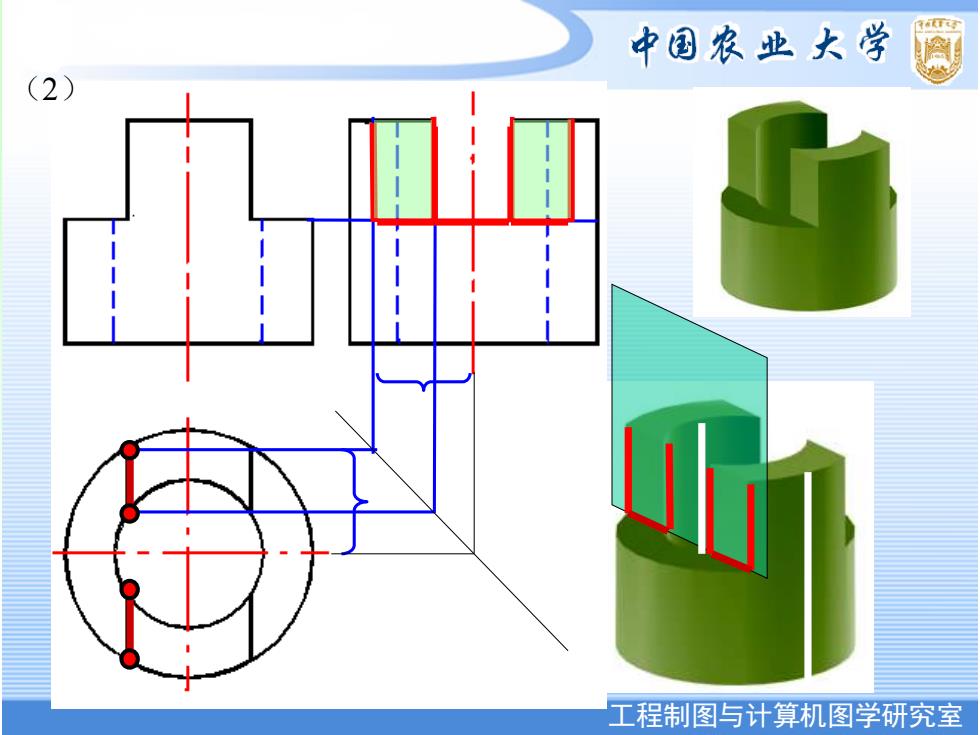

中国农业大学 (2 工程制图与计算机图学研究室
工程制图与计算机图学研究室 中国农业大学图形研究室 （2）
