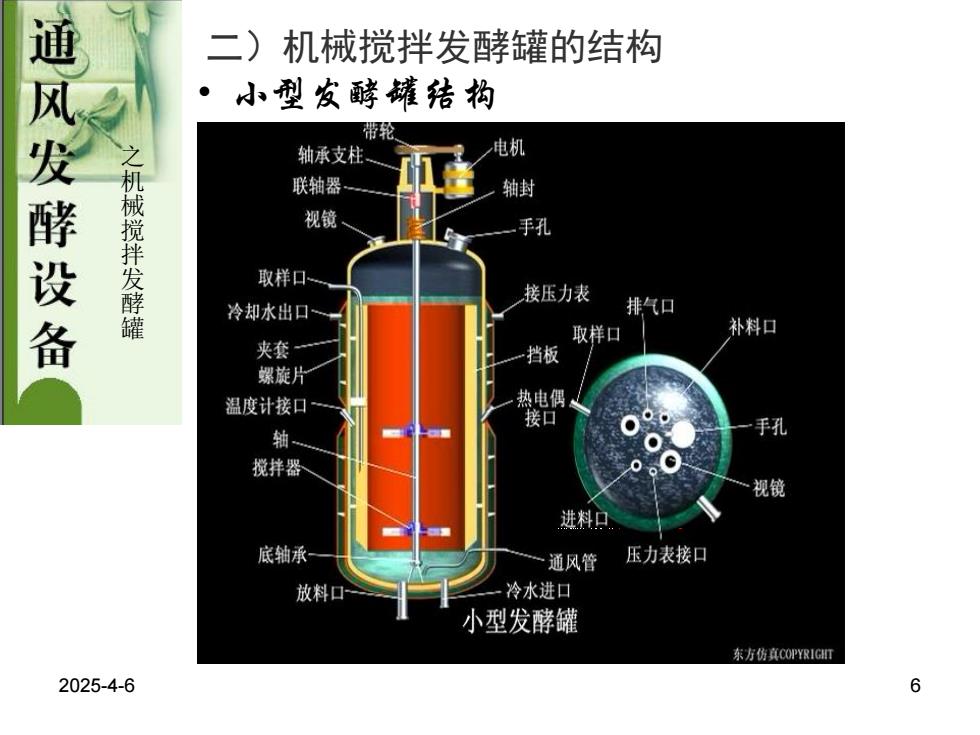

二)机械搅拌发酵罐的结构 通风发酵设备 小型发酵罐结构 带轮 轴承支柱 电机 之机械搅拌发酵罐 联轴器 轴封 视镜 手孔 取样口 接压力表 冷却水出口 排气口 取样口 补料口 夹套 挡板 螺旋片 温度计接口 热电偶 接口 ● 轴。 手孔 搅拌器 视镜 进料日 底轴承 通风管 压力表接口 放料口 冷水进口 小型发酵罐 东方仿真COPYRIGHT 2025-4-6 6
之 机 械 搅 拌 发 酵 罐 • 小型发酵罐结构 二）机械搅拌发酵罐的结构 2025-4-6 6

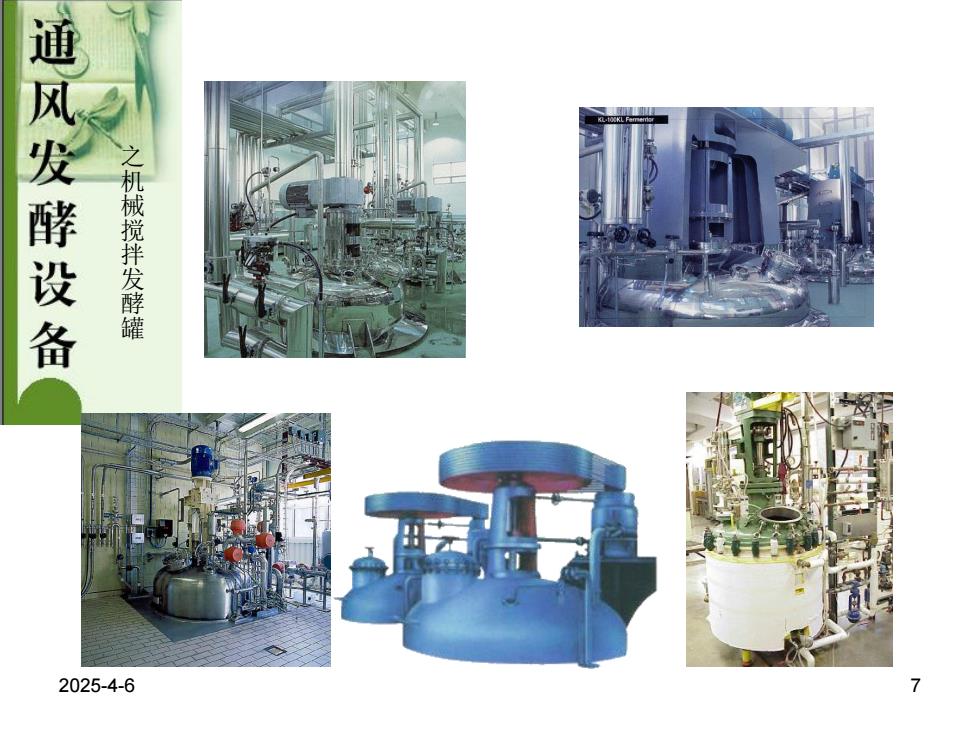

通风发酵设备 之机械搅拌发酵罐 2025-4-6 7
之机械搅拌发酵罐 2025-4-6 7

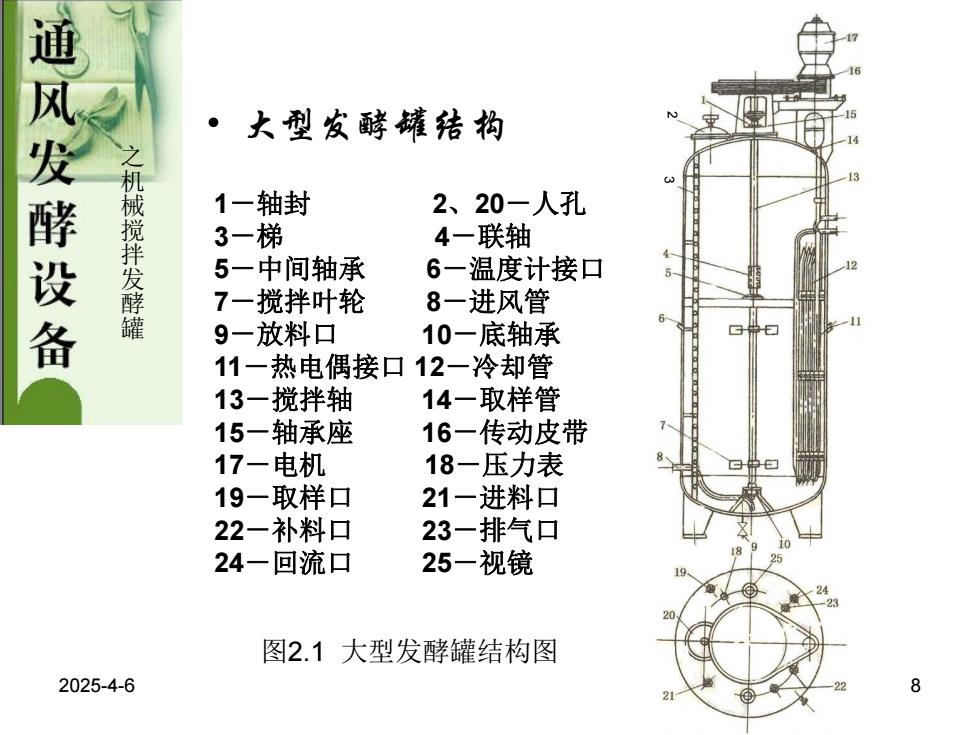

通风发酵设备 ·大型发酵罐结构 1一轴封 2、20-人孔 3一梯 4一联轴 5一中间轴承 6一温度计接口 发酵罐 7一搅拌叶轮 8一进风管 9一放料口 10一底轴承 11一热电偶接口12一冷却管 13一搅拌轴 14一取样管 15一轴承座 16一传动皮带 17一电机 18一压力表 19一取样口 21一进料口 22一补料口 23一排气口 24一回流口 25-视镜 图2.1大型发酵罐结构图 2025-4-6
之机械搅拌发酵罐 • 大型发酵罐结构 2 3 1－轴封 2、20－人孔 3－梯 4－联轴 5－中间轴承 6－温度计接口 7－搅拌叶轮 8－进风管 9－放料口 10－底轴承 11－热电偶接口 12－冷却管 13－搅拌轴 14－取样管 15－轴承座 16－传动皮带 17－电机 18－压力表 19－取样口 21－进料口 22－补料口 23－排气口 24－回流口 25－视镜 图2.1 大型发酵罐结构图 2025-4-6 8

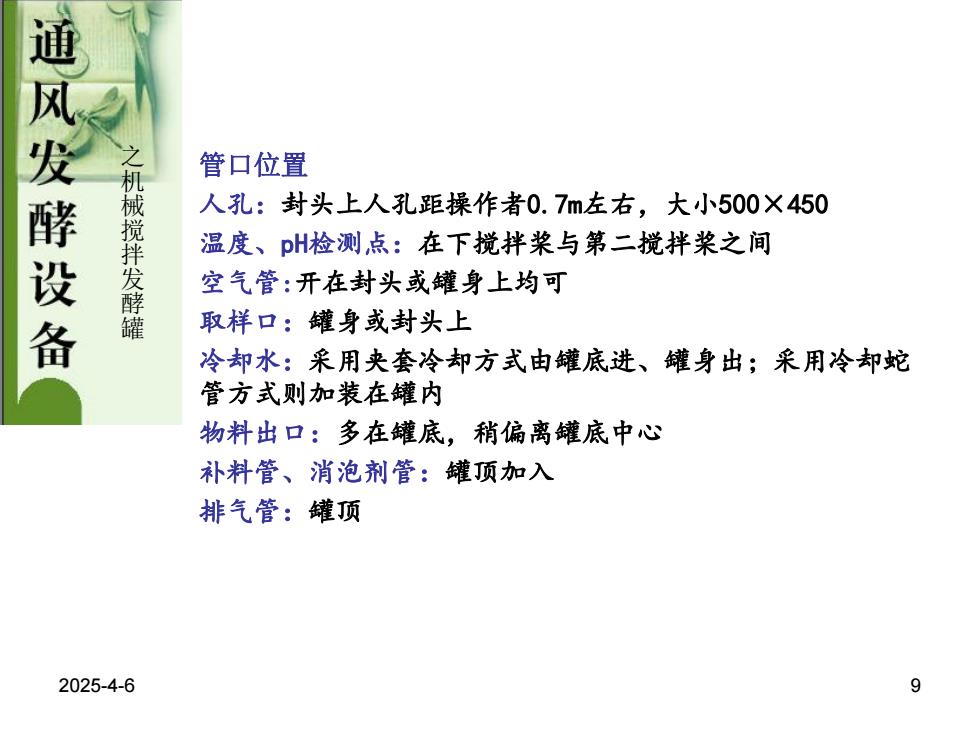

通风发酵设备 管口位置 人孔：封头上人孔距操作者0.7m左右，大小500×450 搅 温度、pH检测点：在下搅拌桨与第二搅拌桨之间 空气管：开在封头或罐身上均可 罐 取样口：罐身或封头上 冷却水：采用夹套冷却方式由罐底进、罐身出；采用冷却蛇 管方式则加装在罐内 物料出口：多在罐底，稍偏离罐底中心 补料管、消泡剂管：罐顶加入 排气管：罐顶 2025-4-6 9
管口位置 人孔：封头上人孔距操作者0.7m左右，大小500×450 温度、pH检测点：在下搅拌桨与第二搅拌桨之间 空气管:开在封头或罐身上均可 取样口：罐身或封头上 冷却水：采用夹套冷却方式由罐底进、罐身出；采用冷却蛇 管方式则加装在罐内 物料出口：多在罐底，稍偏离罐底中心 补料管、消泡剂管：罐顶加入 排气管：罐顶 之 机 械 搅 拌 发 酵 罐 2025-4-6 9

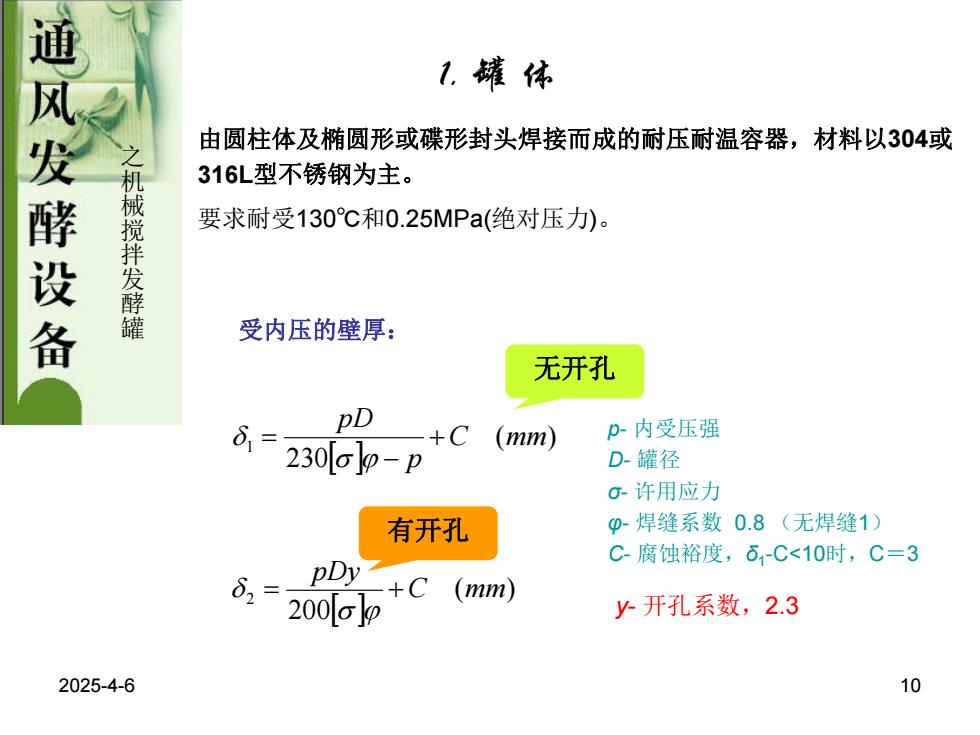

通风发酵设备 1.罐体 由圆柱体及椭圆形或碟形封头焊接而成的耐压耐温容器，材料以304或 316L型不锈钢为主。 械搅 要求耐受130℃和0.25MPa(绝对压力)。 酵罐 受内压的壁厚： 无开孔 δ1 pD +C (mm) p-内受压强 230[op-p D-罐径 0-许用应力 有开孔 p-焊缝系数0.8（无焊缝1） pDy+C C-腐蚀裕度，δ1-C<10时，C=3 200[ob (mm) y开孔系数，2.3 2025-4-6 10
由圆柱体及椭圆形或碟形封头焊接而成的耐压耐温容器，材料以304或 316L型不锈钢为主。 要求耐受130℃和0.25MPa(绝对压力)。 之 机 械 搅 拌 发 酵 罐 1. 罐 体 受内压的壁厚： ( ) 230 1 C mm p pD ( ) 200 2 C mm pDy p- 内受压强 D- 罐径 σ- 许用应力 φ- 焊缝系数 0.8 （无焊缝1） C- 腐蚀裕度，δ1 -C<10时，C＝3 y- 开孔系数，2.3 无开孔 有开孔 2025-4-6 10
