6.斜模夹紧机构的自锁条件是：圆偏心夹紧机构的自锁条件机械制造工艺学课程试卷一是是非题（10分）（正确”√”、错的打”×）Aa+$Ba+CD≤（14~20)eD≥(14~20)e（）1.零件成组加工原理就是零件按相似性原理进行分组加工。）2.车削外圆时：床身导轨在水平面内的直线度对尺寸精度影响不大。三、在车床三爪卡盘上精镗一批薄壁铜套的内孔（如图示）。工件以Φ50h6定位，（）3.为保证加工精度，选择的加工方法，必须保证加工误差A≤T用调整法加工，试分析影响孔的尺寸，几何形状，及孔对以加工外圆Φ46h6(）4.工艺系统的刚度越大，误差复映系数越小。（）5.对车床而言，如采用滑动轴承，则主轴轴颈的圆度误差对加工精度影响的同轴度误差的主要因素有哪些？（12分）大，而轴承孔的误差对加工精度影响不大。（）6.所谓机械加工表面质量的好坏，其实就是我们常说的加工表面粗糙度的高低，二者只是同一事情不同说法。）7.工件在夹具中定位时，应尽量避免过定位及欠定位。(）8.斜楔、圆偏心、螺旋夹紧机构中，增力倍数最大的是螺旋夹紧机构。()9.圆偏心的升角是变化的，故夹紧力也是变化的。120）10.辅助支承只限制一个不定度，一般常用作第三基准。（二、选择题（10分）四、夹紧装置如图a)所示，已知：螺杆为M12×1.75（中径d2=10.86mm）手力P=100N，1.下列各种误差分别属于那一种误差。手柄长L=140mm，螺钉螺母间摩擦系数u=0.15，螺钉与工件间摩擦系数u=0.1①因毛坏尺寸不一致面导致的复映误差属于试求工件所受切削力分别如图的F，F或F方向时所允许的最大值［三角形螺纹的中，=arctg(1.15tg中)）②因机床导轨偏斜而导致的夹紧误差属于(15分)③因内力引起的变形误差属于①加工过程中，因刀具磨损面导致的误差属于A.常值系统误差B.变值系统误差C.随机误差2.精基准选择中，所谓基准重合原则，就是指A.粗基准和精基准重合B.定位基准和工序基准重合C.定位基准和设计基准重合3.通常以改善切削性能，消除毛坏制造时的内应力为主要目的的预备热处理，应安排在A.半精加工之前B机械加工之前C.精加工之前D.半精加工之后4.在对工艺方案进行技术经济分析时，必须以A.保证提高劳动生产率为前提B.获得最大利润为前提C.改善劳动条件为前提D.确保零件制造质量为前提a)b)5为了提高孔的精度，镗杆与机床主轴常采用联接。A.浮动B.周定C.铁链教研室主在签字：本试春共2张第1页年月日

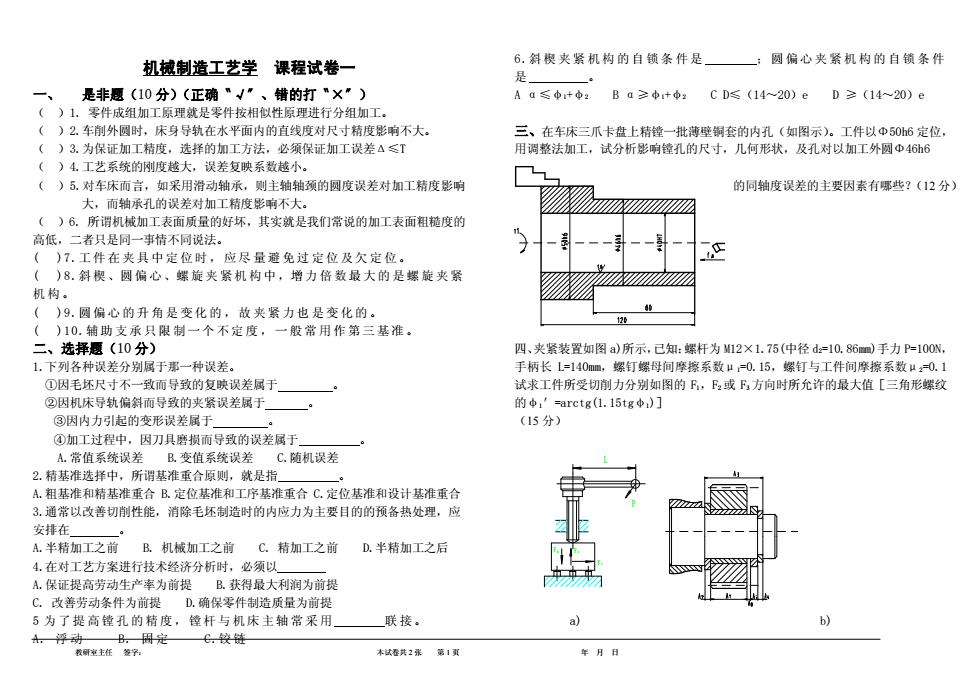

教研室主任 签字： 本试卷共 2 张 第 1 页 年 月 日 机械制造工艺学 课程试卷一 一、 是非题（10 分）（正确〝√〞、错的打〝×〞） （ ）1. 零件成组加工原理就是零件按相似性原理进行分组加工。 （ ）2.车削外圆时，床身导轨在水平面内的直线度对尺寸精度影响不大。 （ ）3.为保证加工精度，选择的加工方法，必须保证加工误差Δ≤T （ ）4.工艺系统的刚度越大，误差复映系数越小。 （ ）5.对车床而言，如采用滑动轴承，则主轴轴颈的圆度误差对加工精度影响 大，而轴承孔的误差对加工精度影响不大。 （ ）6. 所谓机械加工表面质量的好坏，其实就是我们常说的加工表面粗糙度的 高低，二者只是同一事情不同说法。 ( )7.工件在 夹具中定位 时 ， 应 尽 量避免 过 定位及欠定位 。 ( )8.斜楔、圆 偏 心 、螺旋夹紧机构中 ，增力倍 数 最 大的是 螺旋夹紧 机 构 。 ( )9.圆 偏 心 的 升 角 是 变 化 的 ， 故 夹紧力也 是 变 化 的 。 ( )10.辅助支 承 只限制一个 不 定 度 ， 一 般 常 用 作 第 三基准 。 二、选择题（10 分） 1.下列各种误差分别属于那一种误差。 ①因毛坯尺寸不一致而导致的复映误差属于 。 ②因机床导轨偏斜而导致的夹紧误差属于 。 ③因内力引起的变形误差属于 。 ④加工过程中，因刀具磨损而导致的误差属于 。 A.常值系统误差 B.变值系统误差 C.随机误差 2.精基准选择中，所谓基准重合原则，就是指 。 A.粗基准和精基准重合 B.定位基准和工序基准重合 C.定位基准和设计基准重合 3.通常以改善切削性能，消除毛坯制造时的内应力为主要目的的预备热处理，应 安排在 。 A.半精加工之前 B. 机械加工之前 C. 精加工之前 D.半精加工之后 4.在对工艺方案进行技术经济分析时，必须以 A.保证提高劳动生产率为前提 B.获得最大利润为前提 C. 改善劳动条件为前提 D.确保零件制造质量为前提 5 为 了 提 高 镗 孔 的精度， 镗杆与 机 床主轴 常 采 用 联 接 。 A. 浮 动 B. 固 定 C.铰 链 6.斜 楔 夹 紧 机 构 的 自 锁 条 件 是 ； 圆 偏 心 夹 紧 机 构 的 自 锁 条 件 是 。 A α≤φ1+φ2 B α≥φ1+φ2 C D≤（14～20）e D ≥（14～20）e 三、在车床三爪卡盘上精镗一批薄壁铜套的内孔（如图示）。工件以Φ50h6 定位， 用调整法加工，试分析影响镗孔的尺寸，几何形状，及孔对以加工外圆Φ46h6 四、夹紧装置如图 a)所示，已知：螺杆为 M12×1.75(中径 d2=10.86mm)手力 P=100N， 手柄长 L=140mm，螺钉螺母间摩擦系数μ1=0.15，螺钉与工件间摩擦系数μ2=0.1 试求工件所受切削力分别如图的 F1，F2 或 F3 方向时所允许的最大值［三角形螺纹 的φ1＇=arctg(1.15tgφ1)］ （15 分） P F 3 F 2 L F 1 a) b) 的同轴度误差的主要因素有哪些？（12 分）
五、如图b）所示装配关系。要求保证轴向间隙Ac=0.1~0.35mm，试按调整法确定0调整垫片的组数及各组垫片尺寸。各零件按经济精度选取公差如下：A=30-0.20，D0+0.200，A=3~0.05，As=5，T=0.05（As的制造公差）（16分）Az=5~0.10:Ag=430六、如下图所示零件，毛坏为铸件，单件生产，试决定其工艺过程（必须说明每[a)(b)(c)(d)道工序含儿个工步）（12分）八、根据六点定位原理，分析下图定位方案中各个定位元件所消除的自由度，如e0果属于过定位或欠定位，请指出可能出现的不良后果，并提出改进方案。（10分）工序号工序内容（写到工步）定位基准机床七、有一批工件如下图，采用钻模夹具钻销工件上Φ5mm和Φ8mm两孔，除保证图纸尺寸要求外，还要求保证其对称度即两孔连心线通过Φ60的轴线，其偏移量公差为0.08mm，现采用如图b）、c)、d）三种定位方案，若定位误差不得大于相应加工公差的1/2，试问这三种定位方案是否都可行？（15分）教研室主任签字：本试春共2张第2页年月日
教研室主任 签字： 本试卷共 2 张 第 2 页 年 月 日 五、如图 b)所示装配关系。要求保证轴向间隙 A0=0.1～0.35mm，试按调整法确定 调整垫片的组数及各组垫片尺寸。各零件按经济精度选取公差如下：A1=30 0 -0.20 ， A2=5 0 -0.10 ，A3=43 0.20 0 + ，A4=3 0 -0.05 ，A5=5，TA5=0.05（A5的制造公差）（16 分） 六、如下图所示零件，毛坯为铸件，单件生产，试决定其工艺过程（必须说明每 道工序含几个工步）（12 分） 七、有一批工件如下图，采用钻模夹具钻销工件上Φ5mm 和Φ8mm 两孔，除保证图 纸尺寸要求外，还要求保证其对称度即两孔连心线通过Φ60 0 -0.1 mm 的轴线，其偏移 量公差为 0.08mm，现采用如图 b）、c）、d）三种定位方案，若定位误差不得大于 相应加工公差的 1/2，试问这三种定位方案是否都可行？（15 分） 八 、根 据六点定位原理，分析下图定位方案中各个定位元件所消除的自由度，如 果属于过定位或欠定位，请指出可能出现的不良后果，并提出改进方案。（10 分） 工序号 工序内容（写到工步） 定位基准 机床
