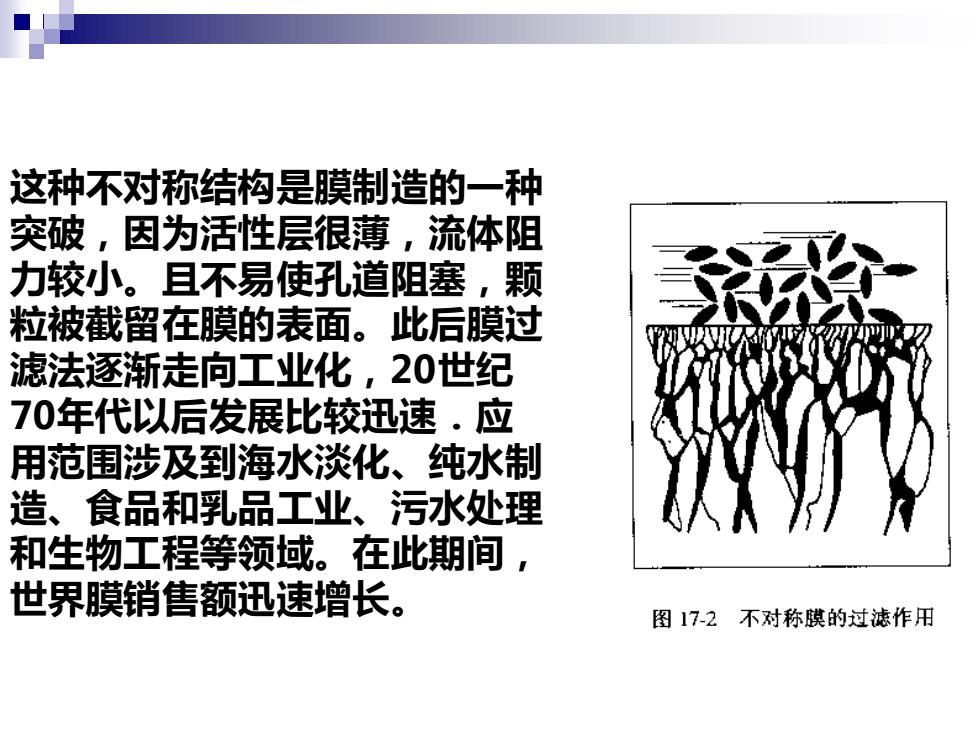

这种不对称结构是膜制造的一种 突破，因为活性层很薄，流体阻 力较小。且不易使孔道阻塞，颗 粒被截留在膜的表面。此后膜过 滤法逐渐走向工业化，20世纪 70年代以后发展比较迅速．应 用范围涉及到海水淡化、纯水制 造、食品和乳品工业、污水处理 和生物工程等领域。在此期间， 世界膜销售额迅速增长
这种不对称结构是膜制造的一种 突破，因为活性层很薄，流体阻 力较小。且不易使孔道阻塞，颗 粒被截留在膜的表面。此后膜过 滤法逐渐走向工业化，20世纪 70年代以后发展比较迅速．应 用范围涉及到海水淡化、纯水制 造、食品和乳品工业、污水处理 和生物工程等领域。在此期间， 世界膜销售额迅速增长

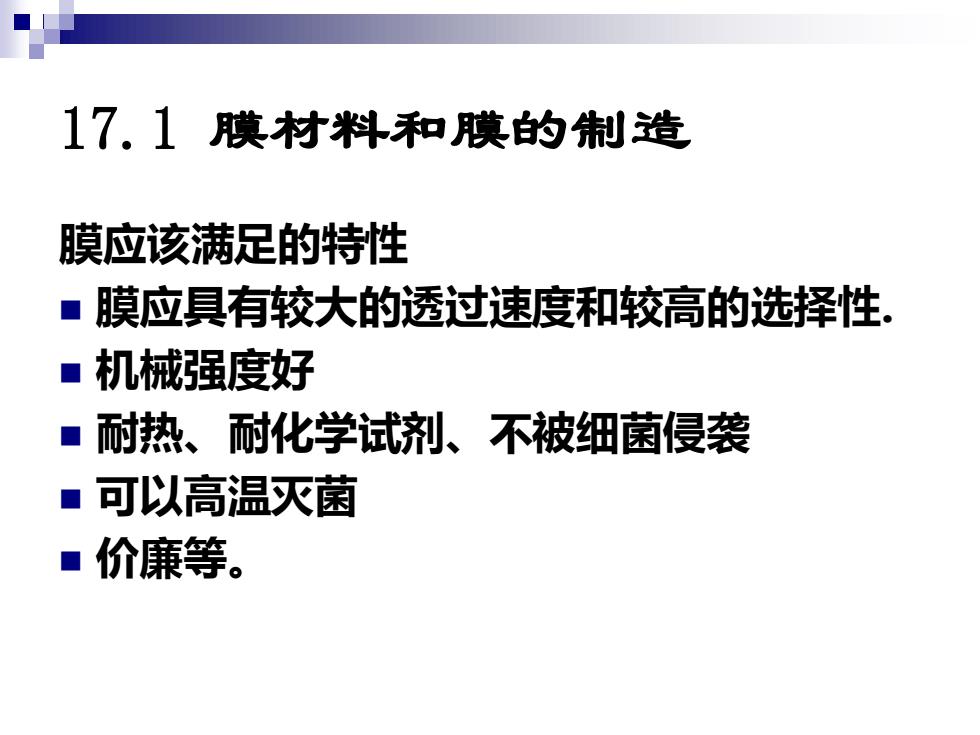

17.1 膜材料和膜的制造 膜应该满足的特性 ◼ 膜应具有较大的透过速度和较高的选择性. ◼ 机械强度好 ◼ 耐热、耐化学试剂、不被细菌侵袭 ◼ 可以高温灭菌 ◼ 价廉等
17.1 膜材料和膜的制造 膜应该满足的特性 ◼ 膜应具有较大的透过速度和较高的选择性. ◼ 机械强度好 ◼ 耐热、耐化学试剂、不被细菌侵袭 ◼ 可以高温灭菌 ◼ 价廉等

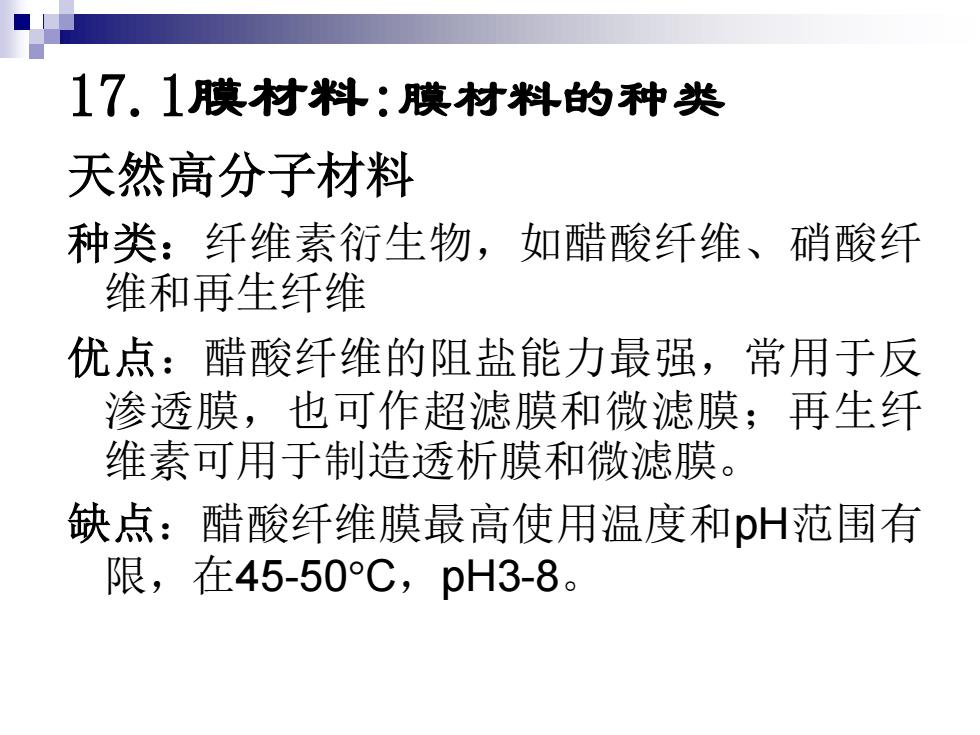

17.1膜材料:膜材料的种类 天然高分子材料 种类：纤维素衍生物，如醋酸纤维、硝酸纤 维和再生纤维 优点：醋酸纤维的阻盐能力最强，常用于反 渗透膜，也可作超滤膜和微滤膜；再生纤 维素可用于制造透析膜和微滤膜。 缺点：醋酸纤维膜最高使用温度和pH范围有 限，在45-50C，pH3-8
17.1膜材料:膜材料的种类 天然高分子材料 种类：纤维素衍生物，如醋酸纤维、硝酸纤 维和再生纤维 优点：醋酸纤维的阻盐能力最强，常用于反 渗透膜，也可作超滤膜和微滤膜；再生纤 维素可用于制造透析膜和微滤膜。 缺点：醋酸纤维膜最高使用温度和pH范围有 限，在45-50C，pH3-8

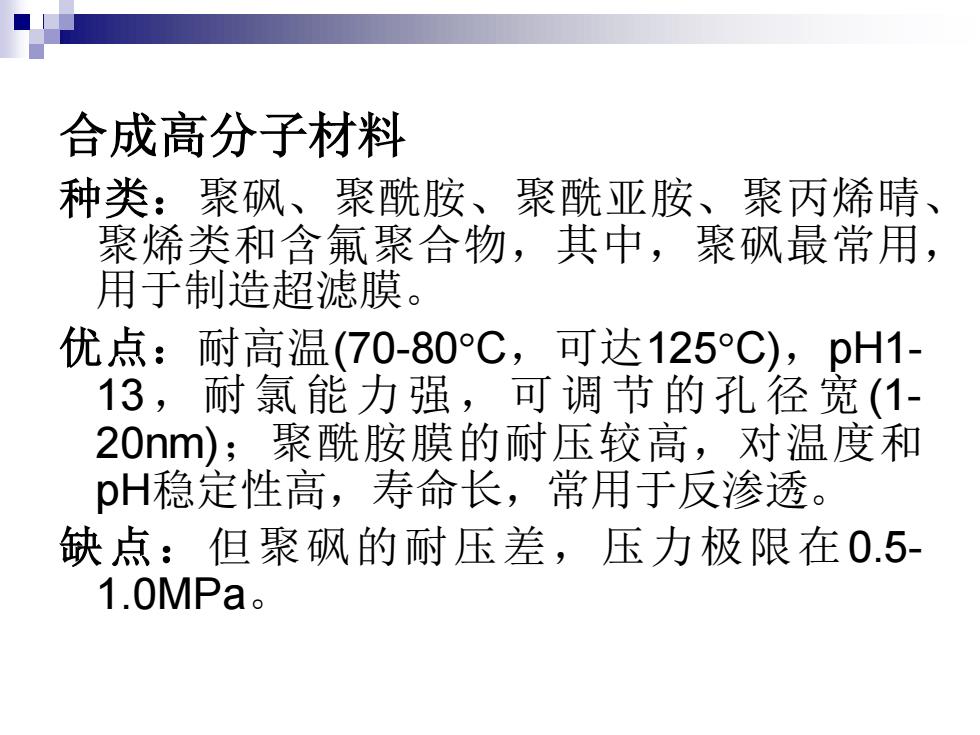

合成高分子材料 种类：聚砜、聚酰胺、聚酰亚胺、聚丙烯晴、 聚烯类和含氟聚合物，其中，聚砜最常用， 用于制造超滤膜。 优点：耐高温(70-80C，可达125C)，pH1- 13，耐氯能力强，可调节的孔 径宽(1- 20nm)；聚酰胺膜的耐压较高，对温度和 pH稳定性高，寿命长，常用于反渗透。 缺点：但聚砜的耐压差，压力极限在0.5- 1.0MPa
合成高分子材料 种类：聚砜、聚酰胺、聚酰亚胺、聚丙烯晴、 聚烯类和含氟聚合物，其中，聚砜最常用， 用于制造超滤膜。 优点：耐高温(70-80C，可达125C)，pH1- 13，耐氯能力强，可调节的孔 径宽(1- 20nm)；聚酰胺膜的耐压较高，对温度和 pH稳定性高，寿命长，常用于反渗透。 缺点：但聚砜的耐压差，压力极限在0.5- 1.0MPa

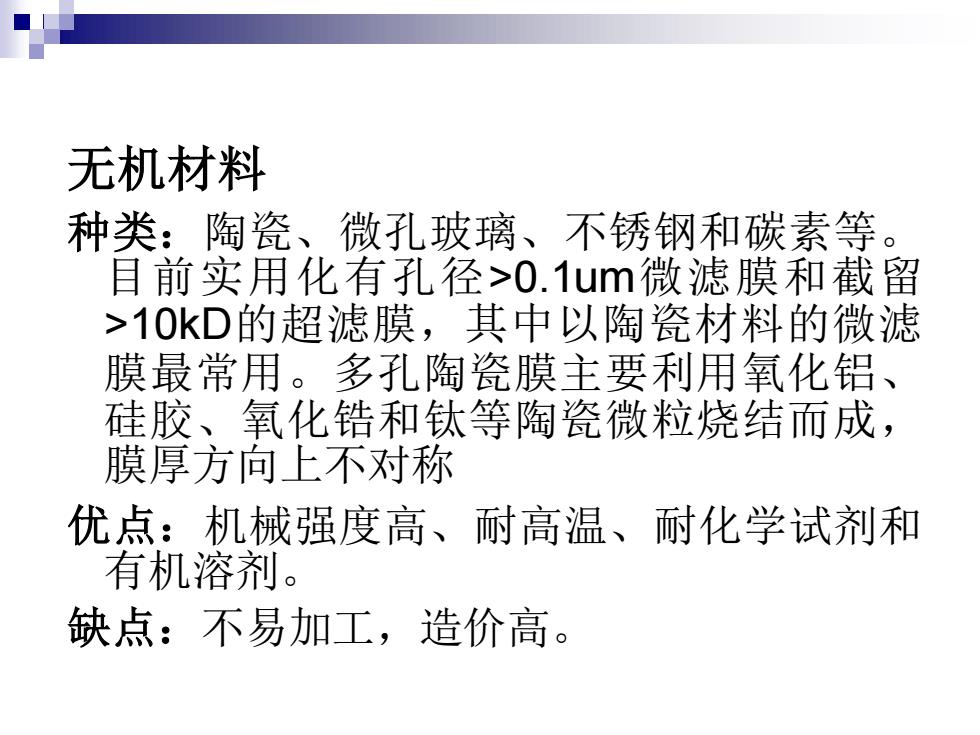

无机材料 种类：陶瓷、微孔玻璃、不锈钢和碳素等。 目前实用化有孔径>0.1um微滤膜和截留 >10kD的超滤膜，其中以陶瓷材料的微滤 膜最常用。多孔陶瓷膜主要利用氧化铝、 硅胶、氧化锆和钛等陶瓷微粒烧结而成， 膜厚方向上不对称 优点：机械强度高、耐高温、耐化学试剂和 有机溶剂。 缺点：不易加工，造价高
无机材料 种类：陶瓷、微孔玻璃、不锈钢和碳素等。 目前实用化有孔径>0.1um微滤膜和截留 >10kD的超滤膜，其中以陶瓷材料的微滤 膜最常用。多孔陶瓷膜主要利用氧化铝、 硅胶、氧化锆和钛等陶瓷微粒烧结而成， 膜厚方向上不对称 优点：机械强度高、耐高温、耐化学试剂和 有机溶剂。 缺点：不易加工，造价高
