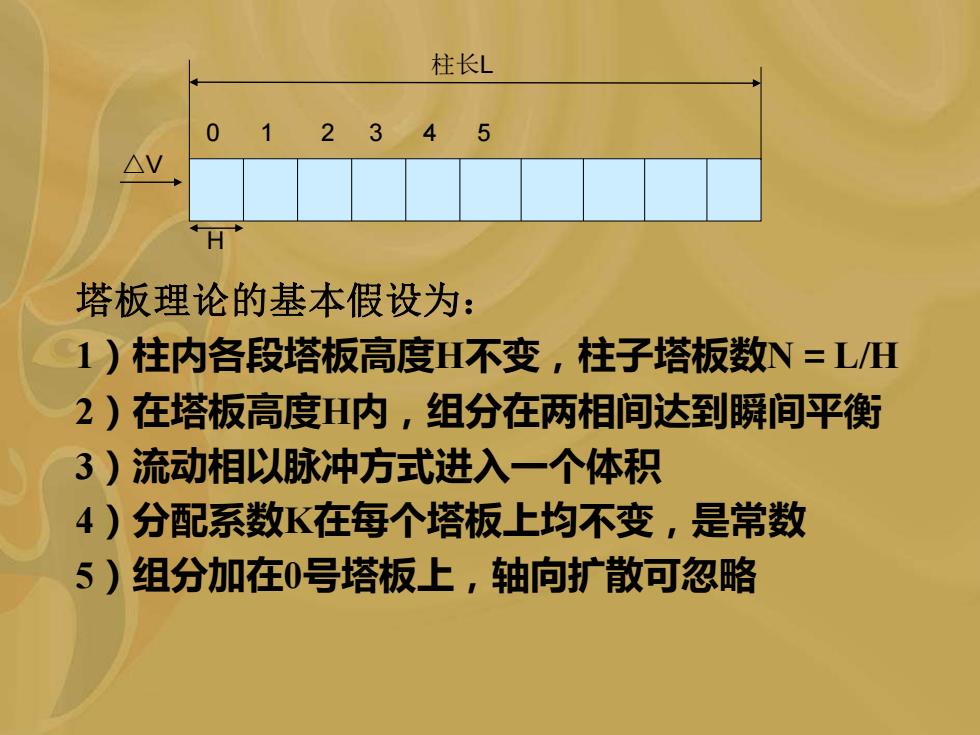

柱长L H △V 塔板理论的基本假设为： 1）柱内各段塔板高度H不变，柱子塔板数N＝L/H 2）在塔板高度H内，组分在两相间达到瞬间平衡 3）流动相以脉冲方式进入一个体积 4）分配系数K在每个塔板上均不变，是常数 5）组分加在0号塔板上，轴向扩散可忽略 0 1 2 3 4 5
柱长L H △V 塔板理论的基本假设为： 1）柱内各段塔板高度H不变，柱子塔板数N＝L/H 2）在塔板高度H内，组分在两相间达到瞬间平衡 3）流动相以脉冲方式进入一个体积 4）分配系数K在每个塔板上均不变，是常数 5）组分加在0号塔板上，轴向扩散可忽略 0 1 2 3 4 5
理论塔板数： N＝L/H=16( )2=5.54( )2 N的物理意义： 说明组分在柱中反复分配平行的次数的 多少，N越大，平衡次数越多，组分与固 定相的相互作用力越明显，柱效越高。 色谱峰→窄，塔板数n→多，理论塔板高 →小，柱效能→高。因而n或h作为描述 柱效能的一个指标。 i R Y t 2 1 Y tR
理论塔板数： N＝L/H=16( )2=5.54( )2 N的物理意义： 说明组分在柱中反复分配平行的次数的 多少，N越大，平衡次数越多，组分与固 定相的相互作用力越明显，柱效越高。 色谱峰→窄，塔板数n→多，理论塔板高 →小，柱效能→高。因而n或h作为描述 柱效能的一个指标。 i R Y t 2 1 Y tR

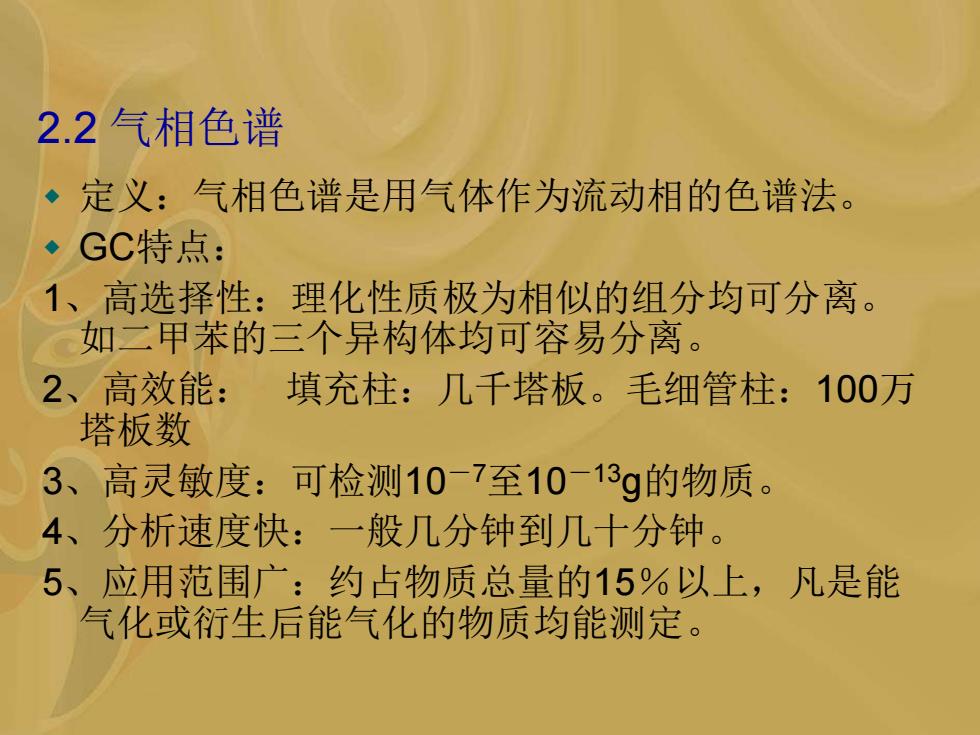

2.2 气相色谱 定义：气相色谱是用气体作为流动相的色谱法。 GC特点： 1、高选择性：理化性质极为相似的组分均可分离。 如二甲苯的三个异构体均可容易分离。 2、高效能： 填充柱：几千塔板。毛细管柱：100万 塔板数 3、高灵敏度：可检测10－7至10－13g的物质。 4、分析速度快：一般几分钟到几十分钟。 5、应用范围广：约占物质总量的15％以上，凡是能 气化或衍生后能气化的物质均能测定
2.2 气相色谱 定义：气相色谱是用气体作为流动相的色谱法。 GC特点： 1、高选择性：理化性质极为相似的组分均可分离。 如二甲苯的三个异构体均可容易分离。 2、高效能： 填充柱：几千塔板。毛细管柱：100万 塔板数 3、高灵敏度：可检测10－7至10－13g的物质。 4、分析速度快：一般几分钟到几十分钟。 5、应用范围广：约占物质总量的15％以上，凡是能 气化或衍生后能气化的物质均能测定

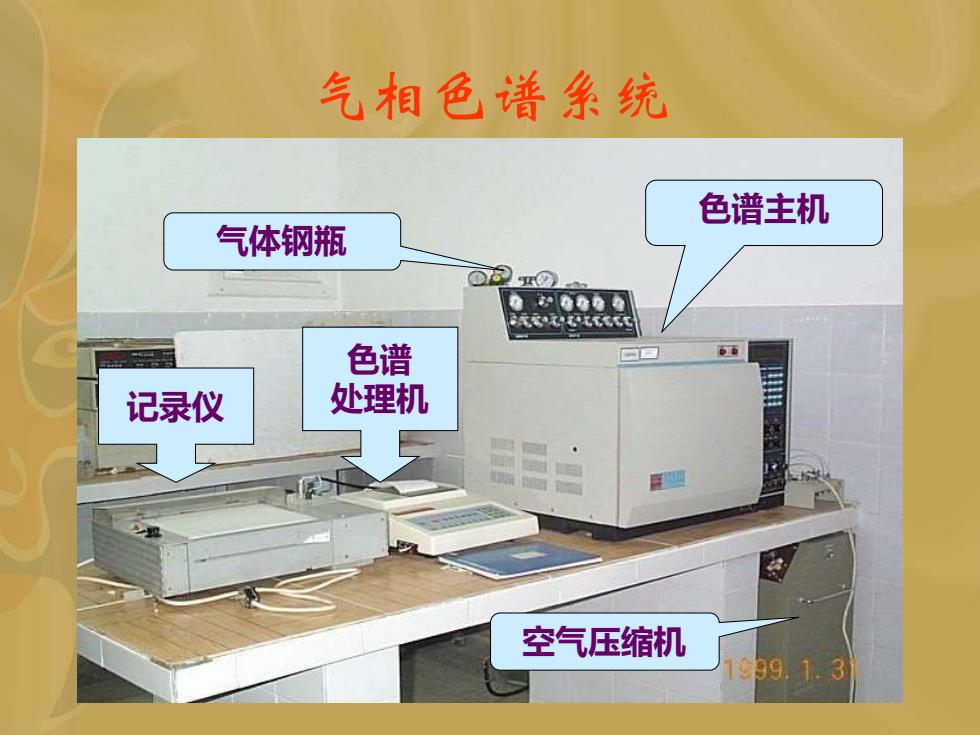

气相色谱系统 记录仪 色谱 处理机 气体钢瓶 色谱主机 空气压缩机
气相色谱系统 记录仪 色谱 处理机 气体钢瓶 色谱主机 空气压缩机

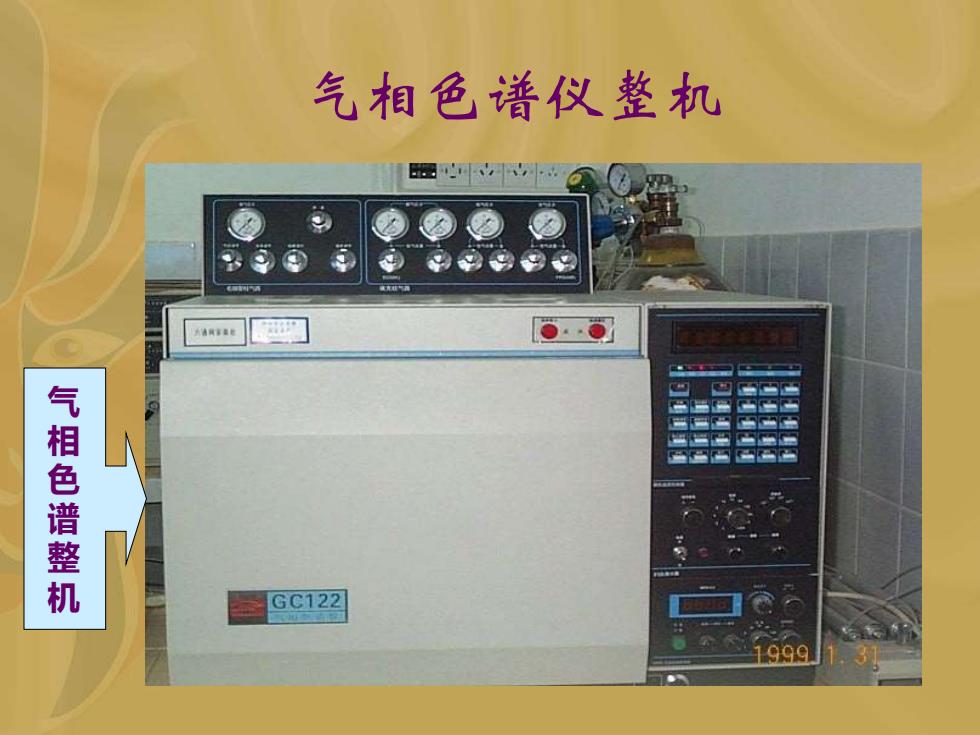

气相色谱仪整机 气 相 色 谱 整 机
气相色谱仪整机 气 相 色 谱 整 机
