6.5.2系统实现-控制电路 中东程子大军 口控制电路一现代PWM变频器的控制 电路大都是以微处理器为核心的数字电 路，其功能主要是接受各种设定信息和 指令，再根据它们的要求形成驱动逆变 电压检测 电流检测 单片微机 温度检测 器工作的PWM信号。微机芯片主要采用 泵升限制 8位或16位的单片机，或用32位的DSP, 故障保护 现在已有应用RISC的产品出现。 鐾 中央 处理器 上位机 <-9 9+ P 其他外设 通信接口 WM生 驱动电路 电气与电子工程学院自动化系

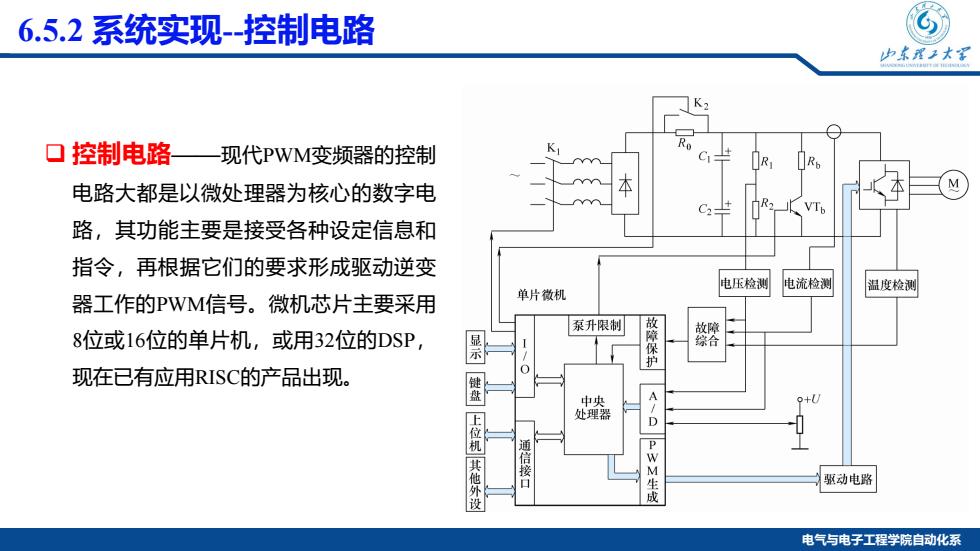

电气与电子工程学院自动化系 6.5.2 系统实现-控制电路 控制电路——现代PWM变频器的控制 电路大都是以微处理器为核心的数字电 路，其功能主要是接受各种设定信息和 指令，再根据它们的要求形成驱动逆变 器工作的PWM信号。微机芯片主要采用 8位或16位的单片机，或用32位的DSP， 现在已有应用RISC的产品出现
6.5.2系统实现-控制电路 的求程子大军 R ▣PWM信号产生一 可以由微机 本 本身的软件产生，由PWM端口 输出，也可采用专用的PWM生 电压检测 电流检测 温度检测 单片微机 成电路芯片。 泵升限制 整馨 护 譬 中央 A 处理器 上位机 D P 他外设 通信接口 WM生 驱动电路 电气与电子工程学院自动化系
电气与电子工程学院自动化系 6.5.2 系统实现-控制电路 PWM信号产生——可以由微机 本身的软件产生，由PWM端口 输出，也可采用专用的PWM生 成电路芯片
6.5.2系统实现-控制电路 中东程子大军 ▣检测与保护电路一 各种故障的保护 由电压、电流、温度等检测信号经信 号处理电路进行分压、光电隔离、滤 波、放大等综合处理，再进入AD转换 电压检测 电流检测 单片微机 温度检测 器，输入给CPU作为控制算法的依据 泵升限制 或者作为开关电平产生保护信号和 故障保护 显示信号。 中央 P+( 处理器 上位机 <-9 其他外设 通信接口 P WM生 驱动电路 电气与电子工程学院自动化系
电气与电子工程学院自动化系 6.5.2 系统实现-控制电路 检测与保护电路——各种故障的保护 由电压、电流、温度等检测信号经信 号处理电路进行分压、光电隔离、滤 波、放大等综合处理，再进入A/D转换 器，输入给CPU作为控制算法的依据 ，或者作为开关电平产生保护信号和 显示信号
6.5.2系统实现-控制软件 山求程子大军 R 控制软件是系统的核心，除了 C2- PWM生成、给定积分和压频控制 等主要功能软件外，还包括信号采 电压检测 电流检测 温度检测 单片微机 集、故障综合及分析、键盘及给定 泵升限制 整馨 电位器输入、显示和通信等辅助功 护 能软件。 鐾 中央 A 9+U 处理器 上位 D 其他外设 通信接口 P 驱动电路 成 电气与电子工程学院自动化系

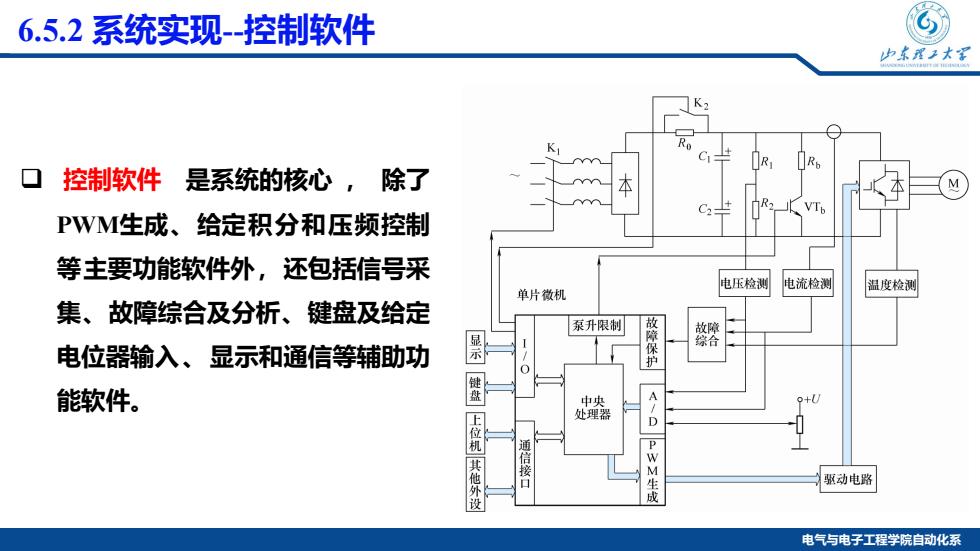

电气与电子工程学院自动化系 6.5.2 系统实现-控制软件 控制软件 是系统的核心 ， 除了 PWM生成、给定积分和压频控制 等主要功能软件外，还包括信号采 集、故障综合及分析、键盘及给定 电位器输入、显示和通信等辅助功 能软件
6.5.2系统实现-控制软件 中东程子大军 现代通用变频器功能强大，可设定或 修改的参数达数百个。 R 口有多组压频比曲线可供选择，除了常 用的带低频补偿的恒压频比控制外， 还有带$型或二次型曲线的，或具有多 电压检测 电流检测 单片微机 温度检测 段加、减速功能，每段的上升或下降 泵升限制 故障保护 斜率均可分别设定，还具有摆频、频 盘 中央 9+ 率跟踪及逻辑控制和P控制等功能 处理器 <-9 以满足不同用户的需求。 上位机 ② P 其他外设 信接口 WM生 驱动电路 电气与电子工程学院自动化系
电气与电子工程学院自动化系 6.5.2 系统实现-控制软件 现代通用变频器功能强大 ， 可设定或 修改的参数达数百个。 有多组压频比曲线可供选择，除了常 用的带低频补偿的恒压频比控制外， 还有带S型或二次型曲线的，或具有多 段加、减速功能，每段的上升或下降 斜率均可分别设定，还具有摆频、频 率跟踪及逻辑控制和PI控制等功能 ， 以满足不同用户的需求
