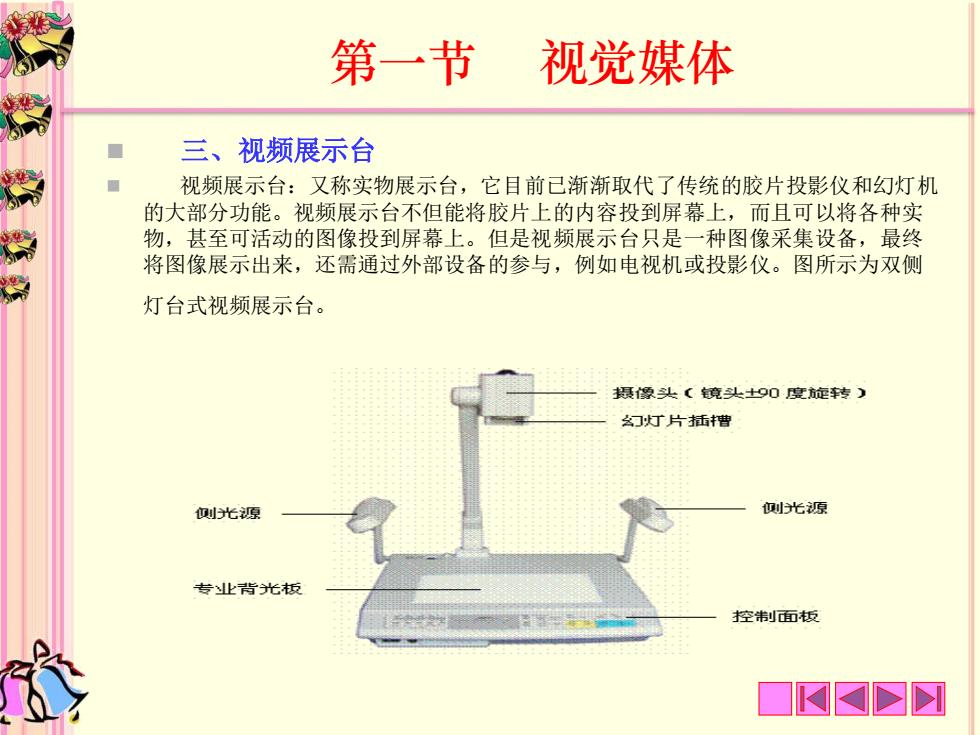

第一节 视觉媒体 三、视频展示台 视频展示台：又称实物展示台，它目前已渐渐取代了传统的胶片投影仪和幻灯机 的大部分功能。视频展示台不但能将胶片上的内容投到屏幕上，而且可以将各种实 物，甚至可活动的图像投到屏幕上。但是视频展示台只是一种图像采集设备，最终 将图像展示出来，还需通过外部设备的参与，例如电视机或投影仪。图所示为双侧 灯台式视频展示台。 摄像头（镜头+90度旋转） 幻灯片插槽 测光源 测光源 专业背光板 控制面板
◼ 三、视频展示台 ◼ 视频展示台：又称实物展示台，它目前已渐渐取代了传统的胶片投影仪和幻灯机 的大部分功能。视频展示台不但能将胶片上的内容投到屏幕上，而且可以将各种实 物，甚至可活动的图像投到屏幕上。但是视频展示台只是一种图像采集设备，最终 将图像展示出来，还需通过外部设备的参与，例如电视机或投影仪。图所示为双侧 灯台式视频展示台。 第一节 视觉媒体

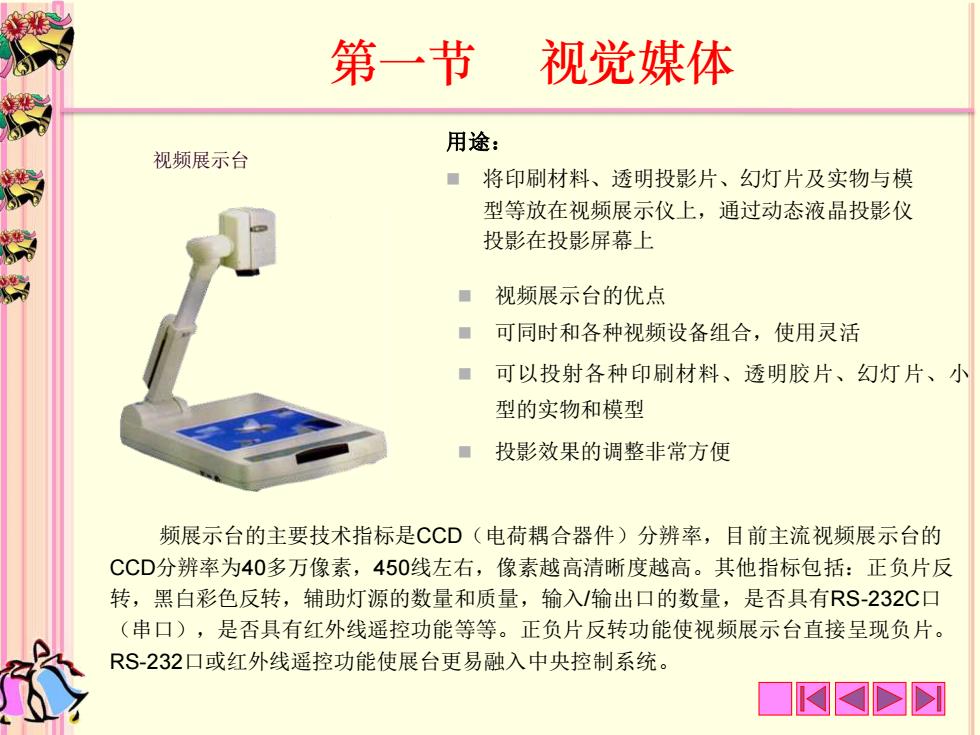

第一节 视觉媒体 用途： 视频展示台 ■将印刷材料、透明投影片、幻灯片及实物与模 型等放在视频展示仪上，通过动态液晶投影仪 投影在投影屏幕上 视频展示台的优点 可同时和各种视频设备组合，使用灵活 ■ 可以投射各种印刷材料、透明胶片、幻灯片、小 型的实物和模型 ■投影效果的调整非常方便 频展示台的主要技术指标是CCD(电荷耦合器件)分辨率，目前主流视频展示台的 CCD分辨率为40多万像素，450线左右，像素越高清晰度越高。其他指标包括：正负片反 转，黑白彩色反转，辅助灯源的数量和质量，输入/输出口的数量，是否具有RS-232C口 (串口)，是否具有红外线遥控功能等等。正负片反转功能使视频展示台直接呈现负片。 RS-232口或红外线遥控功能使展台更易融入中央控制系统
视频展示台 用途： ◼ 将印刷材料、透明投影片、幻灯片及实物与模 型等放在视频展示仪上，通过动态液晶投影仪 投影在投影屏幕上 ◼ 视频展示台的优点 ◼ 可同时和各种视频设备组合，使用灵活 ◼ 可以投射各种印刷材料、透明胶片、幻灯片、小 型的实物和模型 ◼ 投影效果的调整非常方便 频展示台的主要技术指标是CCD（电荷耦合器件）分辨率，目前主流视频展示台的 CCD分辨率为40多万像素，450线左右，像素越高清晰度越高。其他指标包括：正负片反 转，黑白彩色反转，辅助灯源的数量和质量，输入/输出口的数量，是否具有RS-232C口 （串口），是否具有红外线遥控功能等等。正负片反转功能使视频展示台直接呈现负片。 RS-232口或红外线遥控功能使展台更易融入中央控制系统。 第一节 视觉媒体
第一节 视觉媒体 四、投影机： 投影机是多媒体教室中计算机、视频展示台、VCD、录像机的视频再现设备， 是目前多媒体教室中价格最贵的设备。多媒体投影机的产品从技术角度上分为阴极射 线管投影机(CRT、液晶显示投影机(LCD)和数字光路投影机(DLP)。给出了一款LCD 投影机的实例。 CRT(Cathode Ray Tube)即阴极射线管投影机。该投影机显示的图像色彩丰 富，还原性好，具有丰富的几何失真调整能力：缺点是亮度很低，操作复杂，体积 庞大，对安装环境要求较高，并且价格昂贵，目前已经基本退出市场。 LCD(Liquid Crystal Display)即液晶投影机，是目前 投影机市场上的主要产品。液晶是介于液体和固体之间 的物质，本身不发光，工作性质受温度影响很大，其工 作温度为-55度一+77度。LCD投影机色彩还原较好、分 辨率可达SXGA标准，体积小，重量轻，操作、携带极其 方便，并且价格比较低廉，因此成为投影机市场上的主 要产品。其缺点是需要良好的散热条件。 DLP(Digital Light Processor)即数码光路处理器技术。DLP投影期荪术是一种 反射式投影技术，其特点是图像灰度等级提高，成像器件的总光效率大大提高，对比度 非常出色，色彩锐利。DLP投影机的优点是体积小巧、可以胜任长时间连续工作，对散 热的要求不高，画面对比度高（可达1400：1），缺点是色彩不够丰富
四、投影机： 投影机是多媒体教室中计算机、视频展示台、VCD、录像机的视频再现设备， 是目前多媒体教室中价格最贵的设备。多媒体投影机的产品从技术角度上分为阴极射 线管投影机(CRT)、液晶显示投影机(LCD)和数字光路投影机(DLP)。给出了一款LCD 投影机的实例。 CRT（Cathode Ray Tube）即阴极射线管投影机。该投影机显示的图像色彩丰 富，还原性好，具有丰富的几何失真调整能力；缺点是亮度很低，操作复杂，体积 庞大，对安装环境要求较高，并且价格昂贵，目前已经基本退出市场。 LCD( Liquid Crystal Display)即液晶投影机，是目前 投影机市场上的主要产品。液晶是介于液体和固体之间 的物质，本身不发光，工作性质受温度影响很大，其工 作温度为-55度— +77度。LCD投影机色彩还原较好、分 辨率可达SXGA标准，体积小，重量轻，操作、携带极其 方便，并且价格比较低廉，因此成为投影机市场上的主 要产品。其缺点是需要良好的散热条件。 DLP（Digital Light Processor）即数码光路处理器技术。DLP投影机的技术是一种 反射式投影技术，其特点是图像灰度等级提高，成像器件的总光效率大大提高，对比度 非常出色，色彩锐利。DLP投影机的优点是体积小巧、可以胜任长时间连续工作，对散 热的要求不高，画面对比度高（可达1400：1），缺点是色彩不够丰富。 LCD投影机 第一节 视觉媒体

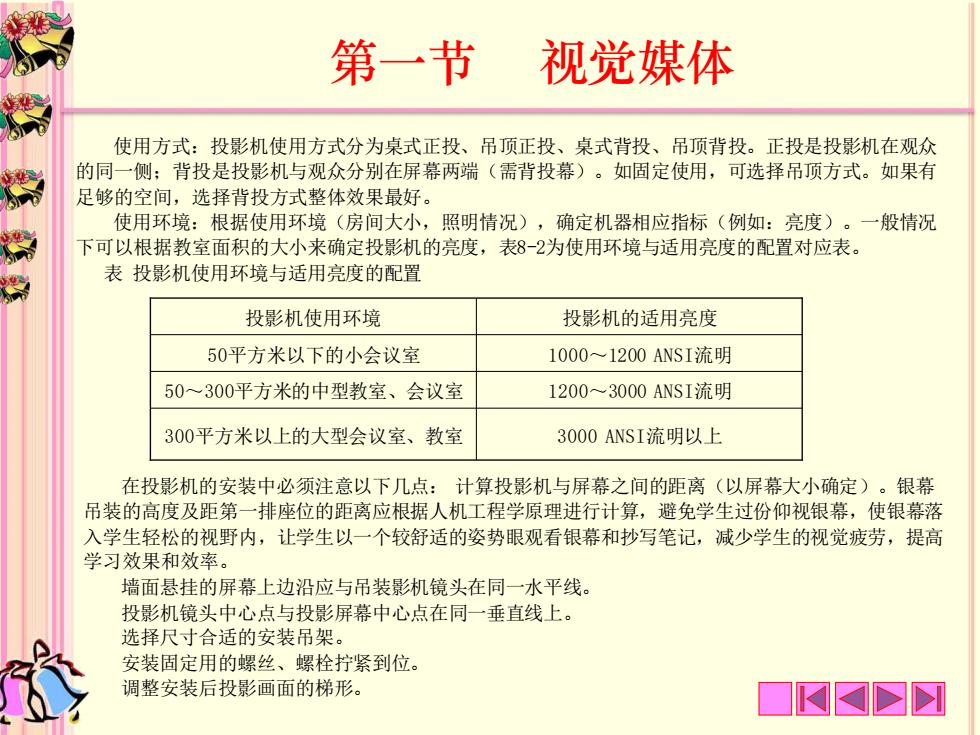

第一节 视觉媒体 使用方式：投影机使用方式分为桌式正投、吊顶正投、桌式背投、吊顶背投。正投是投影机在观众 的同一侧：背投是投影机与观众分别在屏幕两端（需背投幕）。如固定使用，可选择吊顶方式。如果有 足够的空间，选择背投方式整体效果最好。 使用环境：根据使用环境（房间大小，照明情况），确定机器相应指标（例如：亮度）。一般情况 下可以根据教室面积的大小来确定投影机的亮度，表8-2为使用环境与适用亮度的配置对应表。 表投影机使用环境与适用亮度的配置 投影机使用环境 投影机的适用亮度 50平方米以下的小会议室 10001200ANSI流明 50~300平方米的中型教室、会议室 1200~3000ANSI流明 300平方米以上的大型会议室、教室 3000ANSI流明以上 在投影机的安装中必须注意以下几点：计算投影机与屏幕之间的距离（以屏幕大小确定）。银幕 吊装的高度及距第一排座位的距离应根据人机工程学原理进行计算，避免学生过份仰视银幕，使银幕落 入学生轻松的视野内，让学生以一个较舒适的姿势眼观看银幕和抄写笔记，减少学生的视觉疲劳，提高 学习效果和效率。 墙面悬挂的屏幕上边沿应与吊装影机镜头在同一水平线。 投影机镜头中心点与投影屏幕中心点在同一垂直线上。 选择尺寸合适的安装吊架。 安装固定用的螺丝、螺栓拧紧到位。 调整安装后投影画面的梯形。 ☐网✉D阿
使用方式：投影机使用方式分为桌式正投、吊顶正投、桌式背投、吊顶背投。正投是投影机在观众 的同一侧；背投是投影机与观众分别在屏幕两端（需背投幕）。如固定使用，可选择吊顶方式。如果有 足够的空间，选择背投方式整体效果最好。 使用环境：根据使用环境（房间大小，照明情况），确定机器相应指标（例如：亮度）。一般情况 下可以根据教室面积的大小来确定投影机的亮度，表8-2为使用环境与适用亮度的配置对应表。 表 投影机使用环境与适用亮度的配置 投影机使用环境 投影机的适用亮度 50平方米以下的小会议室 1000～1200 ANSI流明 50～300平方米的中型教室、会议室 1200～3000 ANSI流明 300平方米以上的大型会议室、教室 3000 ANSI流明以上 在投影机的安装中必须注意以下几点： 计算投影机与屏幕之间的距离（以屏幕大小确定）。银幕 吊装的高度及距第一排座位的距离应根据人机工程学原理进行计算，避免学生过份仰视银幕，使银幕落 入学生轻松的视野内，让学生以一个较舒适的姿势眼观看银幕和抄写笔记，减少学生的视觉疲劳，提高 学习效果和效率。 墙面悬挂的屏幕上边沿应与吊装影机镜头在同一水平线。 投影机镜头中心点与投影屏幕中心点在同一垂直线上。 选择尺寸合适的安装吊架。 安装固定用的螺丝、螺栓拧紧到位。 调整安装后投影画面的梯形。 第一节 视觉媒体
第一节 视觉媒体 五、扫描仪 在实际工作中可能有大量的图纸、照片和各种各 表 到计算机里进行处理， 但是图片、照片等资料也不能直接靠键盘和鼠标输入 又仅依靠键盘和鼠标， 那将是一个非常繁重的工作。因此，扫描仪就是处理辶 作 通过专用的扫描程 序将各种图片、图纸、文字输入计算机，并在屏幕上 来。 用一些图形 图像处理软件，对图片等 准备好扫描仪 扫描仪是一种高精 1、打开扫描软件 如果想简单点，就用Micros oft Office里带的WORD、Power Point等 ·算 机的重要工具。是继键器 软件： 设备 人们通常将扫描仪用于 插入>图片>来自扫描仪或照相机 从 最直接的图片、照片、胭 然后，系统会提示你选择设备，点右边的小三角，选中你已经安装好的 扫描仪，按提示一步步操作下去，最后你的扫描结果就出现在你的WORD 机中 进而实现对这些图像形式 文件中了。 工作原理： 如果你的计算机中安装有其他软件，如ACDSee、Photoshop、 Adobe Acrobat、文字识别软件等，都可以直接从扫描仪中获取图像。 扫描仪主要由光 2、将文件保存起来，或者将图片粘贴到其他需要的地方即可。 完成 光电转换的光电 扫描仪的使用不太复杂，安装好了之后，按照系统的提示， 一步步 CIS和CMOS 往下走就行了。 扫描仪的使用
在实际工作中可能有大量的图纸、照片和各种各样的图表，需要输入到计算机里进行处理， 但是图片、照片等资料也不能直接靠键盘和鼠标输入的，即使可以输入，仅仅依靠键盘和鼠标， 那将是一个非常繁重的工作。因此，扫描仪就是处理这些工作所必须的，它通过专用的扫描程 序将各种图片、图纸、文字输入计算机，并在屏幕上显示出来。然后我们就可以使用一些图形 图像处理软件，对图片等资料进行各种编辑及后期加工处理了。 扫描仪是一种高精度的光电一体化的高科技产品，它是将各种形式的图像信息输入计算 机的重要工具。是继键盘和鼠标之后的第三代计算机输入设备。它是功能极强的一种输入设备。 人们通常将扫描仪用于计算机图像的输入，而图像这种信息形式是一种信息量最大的形式。从 最直接的图片、照片、胶片到各类图纸图形以及各类文稿资为都可以用扫描仪输入到计算机中 进而实现对这些图像形式的信息的处理、管理、使用、存贮、输出等。 工作原理： 扫描仪主要由光学部分、机械传动部分和转换电路三部分组成。扫描仪的核心部分是完成 光电转换的光电转换部件。目前大多数扫描仪采用的光电转换部分是感光器件（包括CCD、 CIS和CMOS）。 扫描仪的使用 五、扫描仪 准备好扫描仪 1、打开扫描软件 如果想简单点，就用Microsoft Office里带的WORD、Power Point等 软件： 插入>图片>来自扫描仪或照相机 然后,系统会提示你选择设备,点右边的小三角,选中你已经安装好的 扫描仪,按提示一步步操作下去,最后你的扫描结果就出现在你的WORD 文件中了。 如果你的计算机中安装有其他软件，如ACDSee、Photoshop、 Adobe Acrobat、文字识别软件等，都可以直接从扫描仪中获取图像。 2、将文件保存起来，或者将图片粘贴到其他需要的地方即可。 扫描仪的使用不太复杂，安装好了之后，按照系统的提示，一步步 往下走就行了。 第一节 视觉媒体
