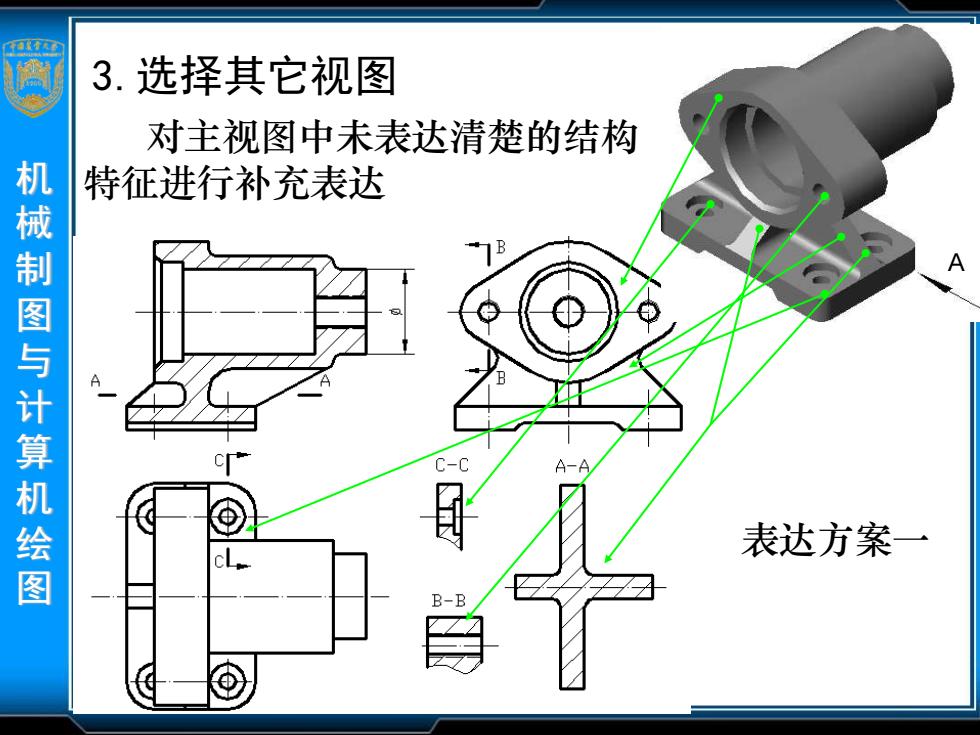

3.选择其它视图 对主视图中未表达清楚的结构 特征进行补充表达 械制图与计算机绘图 表达方案一
机 械 制 图 与 计 算 机 绘 图 3.选择其它视图 对主视图中未表达清楚的结构 特征进行补充表达 A 表达方案一

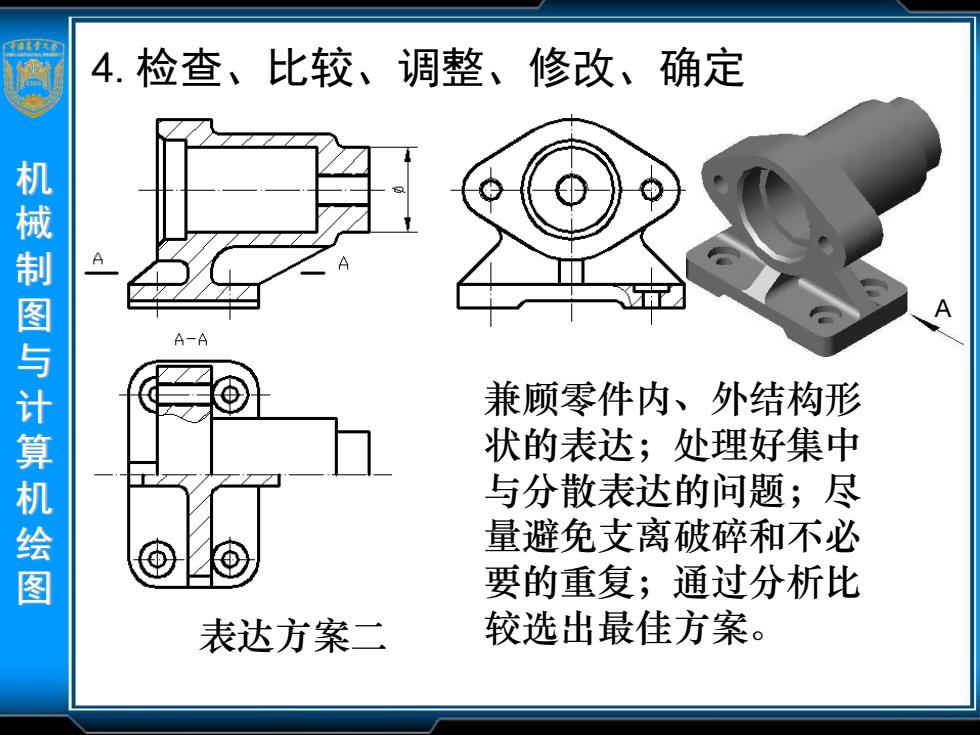

4 4.检查、比较、调整、修改、确定 机械制图与计算机绘图 兼顾零件内、外结构形 状的表达；处理好集中 与分散表达的问题；尽 量避免支离破碎和不必 要的重复，通过分析比 表达方案二 较选出最佳方案
机 械 制 图 与 计 算 机 绘 图 表达方案二 4.检查、比较、调整、修改、确定 兼顾零件内、外结构形 状的表达；处理好集中 与分散表达的问题；尽 量避免支离破碎和不必 要的重复；通过分析比 较选出最佳方案。 A

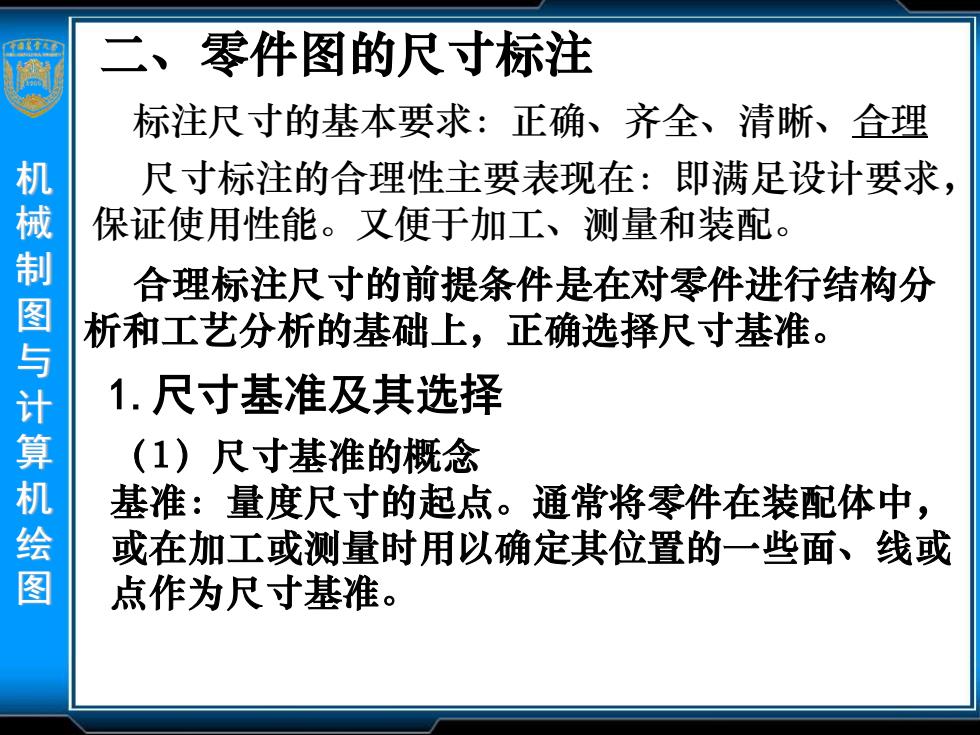

二、零件图的尺寸标注 标注尺寸的基本要求：正确、齐全、清晰、合理 机 尺寸标注的合理性主要表现在：即满足设计要求， 保证使用性能。又便于加工、测量和装配。 制 合理标注尺寸的前提条件是在对零件进行结构分 图 析和工艺分析的基础上，正确选择尺寸基准。 与 1.尺寸基淮及其选择 算 (1)尺寸基准的概念 基准：量度尺寸的起点。通常将零件在装配体中， 绘图 或在加工或测量时用以确定其位置的一些面、线或 点作为尺寸基准
机 械 制 图 与 计 算 机 绘 图 （1）尺寸基准的概念 基准：量度尺寸的起点。通常将零件在装配体中， 或在加工或测量时用以确定其位置的一些面、线或 点作为尺寸基准。 尺寸标注的合理性主要表现在：即满足设计要求， 保证使用性能。又便于加工、测量和装配。 二、零件图的尺寸标注 1.尺寸基准及其选择 标注尺寸的基本要求：正确、齐全、清晰、合理 合理标注尺寸的前提条件是在对零件进行结构分 析和工艺分析的基础上，正确选择尺寸基准

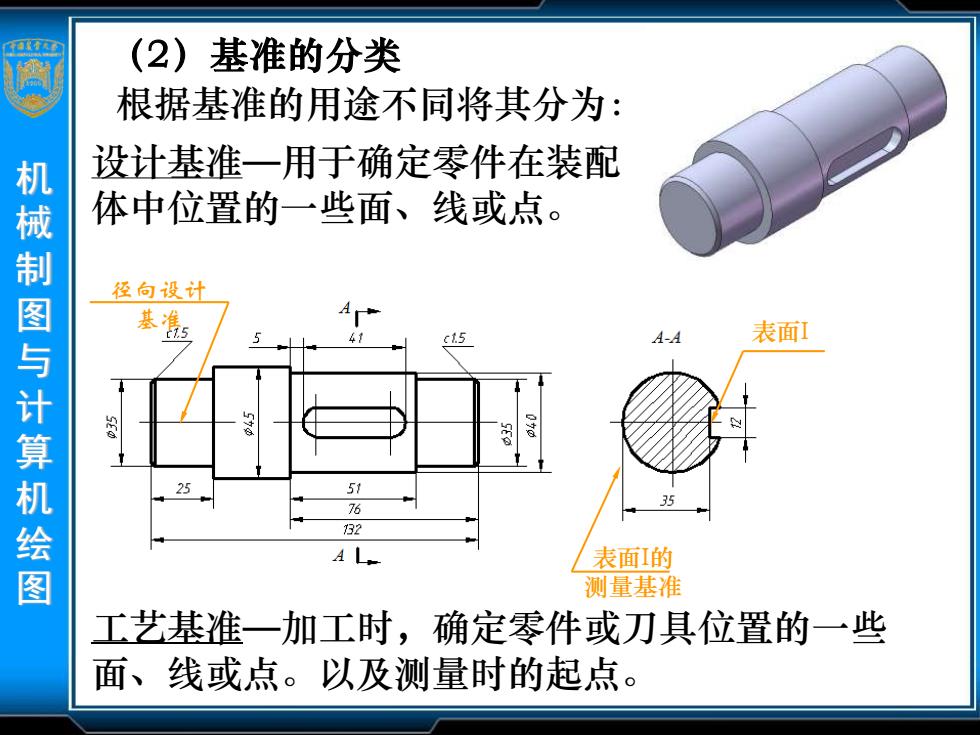

40 (2) 基准的分类 根据基准的用途不同将其分为： 设计基准一用于确定零件在装配 体中位置的一些面、线或点。 械制图与计算机绘图 径向设计 基准 75 表面1 25 51 76 132 表面1的 测量基准 工艺基准一加工时，确定零件或刀具位置的一些 面、线或点。以及测量时的起点
机 械 制 图 与 计 算 机 绘 图 根据基准的用途不同将其分为： （2）基准的分类 设计基准—用于确定零件在装配 体中位置的一些面、线或点。 工艺基准—加工时，确定零件或刀具位置的一些 面、线或点。以及测量时的起点。 径向设计 基准 表面I的 测量基准 表面I

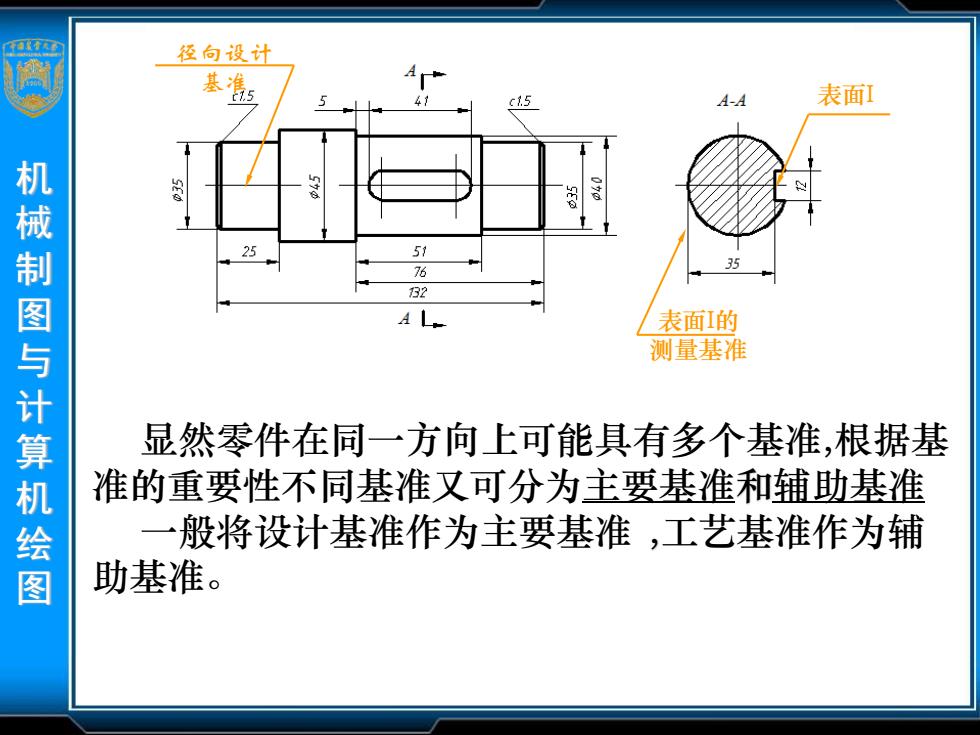

径向设计 基5 c15 A-A 表面1 机械制图与计算 25 51 6 32 4 L 表面I的 测量基准 显然零件在同一方向上可能具有多个基准，根据基 机 准的重要性不同基准又可分为主要基准和辅助基准 绘图 般将设计基准作为主要基准，工艺基准作为辅 助基准
机 械 制 图 与 计 算 机 绘 图 显然零件在同一方向上可能具有多个基准,根据基 准的重要性不同基准又可分为主要基准和辅助基准 一般将设计基准作为主要基准 ,工艺基准作为辅 助基准。 径向设计 基准 表面I的 测量基准 表面I
