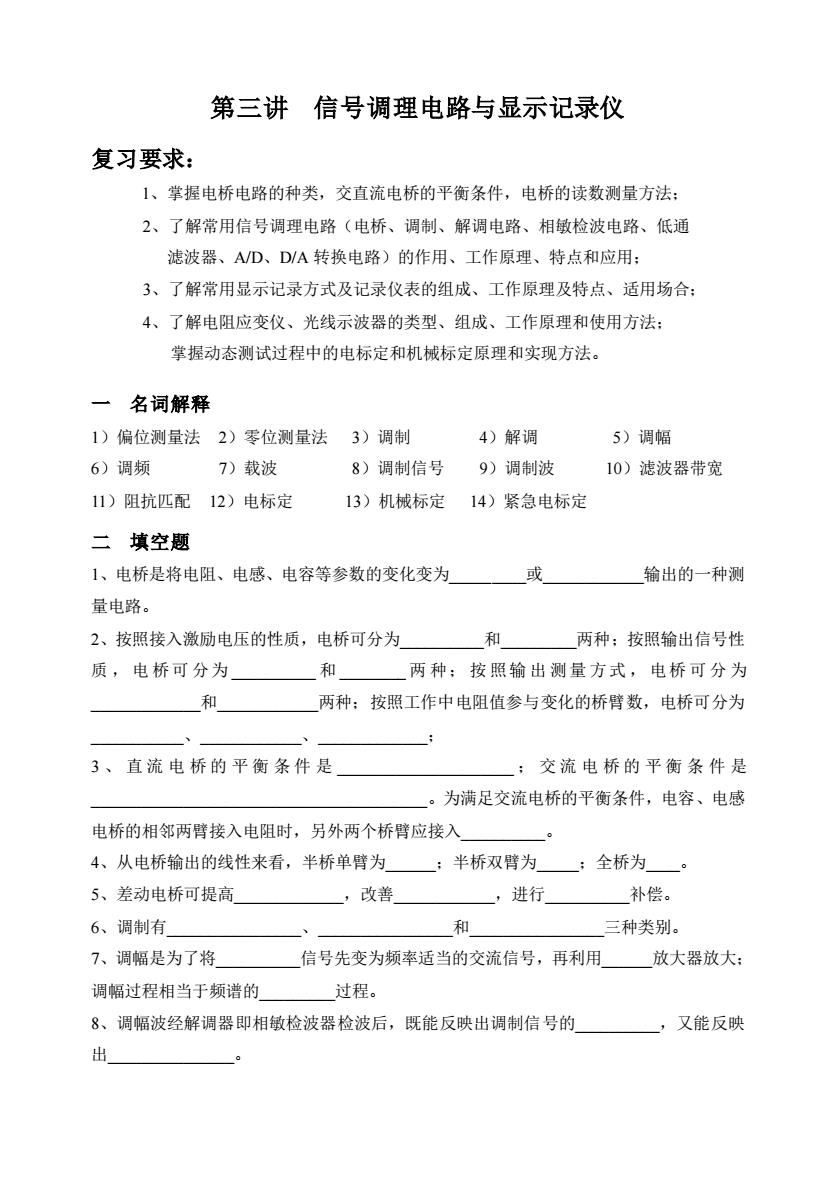

第三讲信号调理电路与显示记录仪复习要求：1、掌握电桥电路的种类，交直流电桥的平衡条件，电桥的读数测量方法：2、了解常用信号调理电路（电桥、调制、解调电路、相敏检波电路、低通滤波器、A/D、D/A转换电路）的作用、工作原理、特点和应用：3、了解常用显示记录方式及记录仪表的组成、工作原理及特点、适用场合；4、了解电阻应变仪、光线示波器的类型、组成、工作原理和使用方法：掌握动态测试过程中的电标定和机械标定原理和实现方法。一名词解释1）偏位测量法2）零位测量法3）调制4）解调5）调幅?6）调频7）载波8）调制信号9）调制波10）滤波器带宽11）阻抗匹配12）电标定13）机械标定14）紧急电标定二填空题或输出的一种测1、电桥是将电阻、电感、电容等参数的变化变为量电路。和2、按照接入激励电压的性质，电桥可分为两种：按照输出信号性和质，电桥可分为两种：按照输出测量方式，电桥可分为和两种：按照工作中电阻值参与变化的桥臂数，电桥可分为;3、直流电桥的平衡条件是：交流电桥的平衡条件是为满足交流电桥的平衡条件，电容、电感电桥的相邻两臂接入电阻时，另外两个桥臂应接入4、从电桥输出的线性来看，半桥单臂为：半桥双臂为；全桥为—。补偿。5、差动电桥可提高，改善，进行和三种类别。6、调制有7、调幅是为了将信号先变为频率适当的交流信号，再利用放大器放大：过程。调幅过程相当于频谱的8、调幅波经解调器即相敏检波器检波后，既能反映出调制信号的，又能反映出
第三讲 信号调理电路与显示记录仪 复习要求： 1、掌握电桥电路的种类，交直流电桥的平衡条件，电桥的读数测量方法； 2、了解常用信号调理电路（电桥、调制、解调电路、相敏检波电路、低通 滤波器、A/D、D/A 转换电路）的作用、工作原理、特点和应用； 3、了解常用显示记录方式及记录仪表的组成、工作原理及特点、适用场合； 4、了解电阻应变仪、光线示波器的类型、组成、工作原理和使用方法； 掌握动态测试过程中的电标定和机械标定原理和实现方法。 一 名词解释 1）偏位测量法 2）零位测量法 3）调制 4）解调 5）调幅 6）调频 7）载波 8）调制信号 9）调制波 10）滤波器带宽 11）阻抗匹配 12）电标定 13）机械标定 14）紧急电标定 二 填空题 1、电桥是将电阻、电感、电容等参数的变化变为_或_输出的一种测 量电路。 2、按照接入激励电压的性质，电桥可分为_和_两种；按照输出信号性 质 ， 电 桥可 分为 _ 和 _ 两 种； 按 照输 出 测量 方式 ， 电桥 可 分 为 _和_两种；按照工作中电阻值参与变化的桥臂数，电桥可分为 _、_、_； 3 、 直 流 电 桥 的 平 衡 条 件 是 _ ； 交 流 电 桥 的 平 衡 条 件 是 _。为满足交流电桥的平衡条件，电容、电感 电桥的相邻两臂接入电阻时，另外两个桥臂应接入_。 4、从电桥输出的线性来看，半桥单臂为_；半桥双臂为_；全桥为_。 5、差动电桥可提高_，改善_，进行_补偿。 6、调制有_、_和_三种类别。 7、调幅是为了将_信号先变为频率适当的交流信号，再利用_放大器放大； 调幅过程相当于频谱的_过程。 8、调幅波经解调器即相敏检波器检波后，既能反映出调制信号的_，又能反映 出_

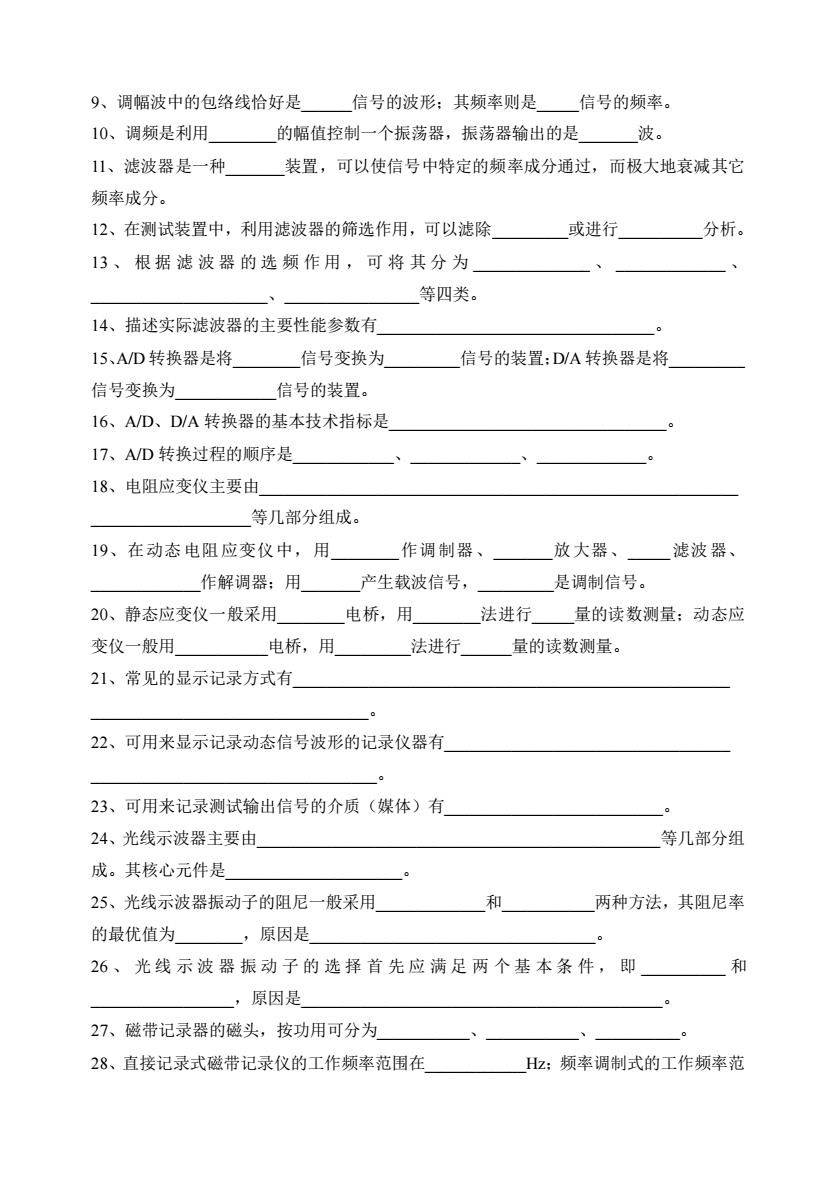

9、调幅波中的包络线恰好是信号的波形：其频率则是信号的频率。波。10、调频是利用的幅值控制一个振荡器，振荡器输出的是11、滤波器是一种装置，可以使信号中特定的频率成分通过，而极大地衰减其它频率成分。分析。或进行12、在测试装置中，利用滤波器的筛选作用，可以滤除13、根据滤波器的选频作用，可将其分为等四类。14、描述实际滤波器的主要性能参数有15、A/D转换器是将信号变换为信号的装置：D/A转换器是将信号变换为信号的装置。16、A/D、D/A转换器的基本技术指标是17、A/D转换过程的顺序是18、电阻应变仪主要由等几部分组成。作调制器、放大器、19、在动态电阻应变仪中，用滤波器、作解调器；用产生载波信号，是调制信号。法进行电桥，用20、静态应变仪一般采用量的读数测量：动态应变仪一般用电桥，用法进行量的读数测量。21、常见的显示记录方式有22、可用来显示记录动态信号波形的记录仪器有23、可用来记录测试输出信号的介质（媒体）有24、光线示波器主要由等几部分组成。其核心元件是和25、光线示波器振动子的阻尼一般采用两种方法，其阻尼率的最优值为，原因是和26、光线示波器振动子的选择首先应满足两个基本条件，即，原因是27、磁带记录器的磁头，按功用可分为28、直接记录式磁带记录仪的工作频率范围在Hz：频率调制式的工作频率范
9、调幅波中的包络线恰好是_信号的波形；其频率则是_信号的频率。 10、调频是利用_的幅值控制一个振荡器，振荡器输出的是_波。 11、滤波器是一种_装置，可以使信号中特定的频率成分通过，而极大地衰减其它 频率成分。 12、在测试装置中，利用滤波器的筛选作用，可以滤除_或进行_分析。 13 、 根 据 滤 波 器 的 选 频 作 用 ， 可 将 其 分 为 _ 、 _ 、 _、_等四类。 14、描述实际滤波器的主要性能参数有_。 15、A/D 转换器是将_信号变换为_信号的装置；D/A 转换器是将_ 信号变换为_信号的装置。 16、A/D、D/A 转换器的基本技术指标是_。 17、A/D 转换过程的顺序是_、_、_。 18、电阻应变仪主要由_ _等几部分组成。 19、在动态电阻应变仪中，用_作调制器、_放大器、_滤波器、 _作解调器；用_产生载波信号，_是调制信号。 20、静态应变仪一般采用_电桥，用_法进行_量的读数测量；动态应 变仪一般用_电桥，用_法进行_量的读数测量。 21、常见的显示记录方式有_ _。 22、可用来显示记录动态信号波形的记录仪器有_ _。 23、可用来记录测试输出信号的介质（媒体）有_。 24、光线示波器主要由_等几部分组 成。其核心元件是_。 25、光线示波器振动子的阻尼一般采用_和_两种方法，其阻尼率 的最优值为_，原因是_。 26 、 光 线 示 波 器 振 动 子 的 选 择 首 先 应 满 足 两 个 基 本 条 件 ， 即 _ 和 _，原因是_。 27、磁带记录器的磁头，按功用可分为_、_、_。 28、直接记录式磁带记录仪的工作频率范围在_Hz；频率调制式的工作频率范

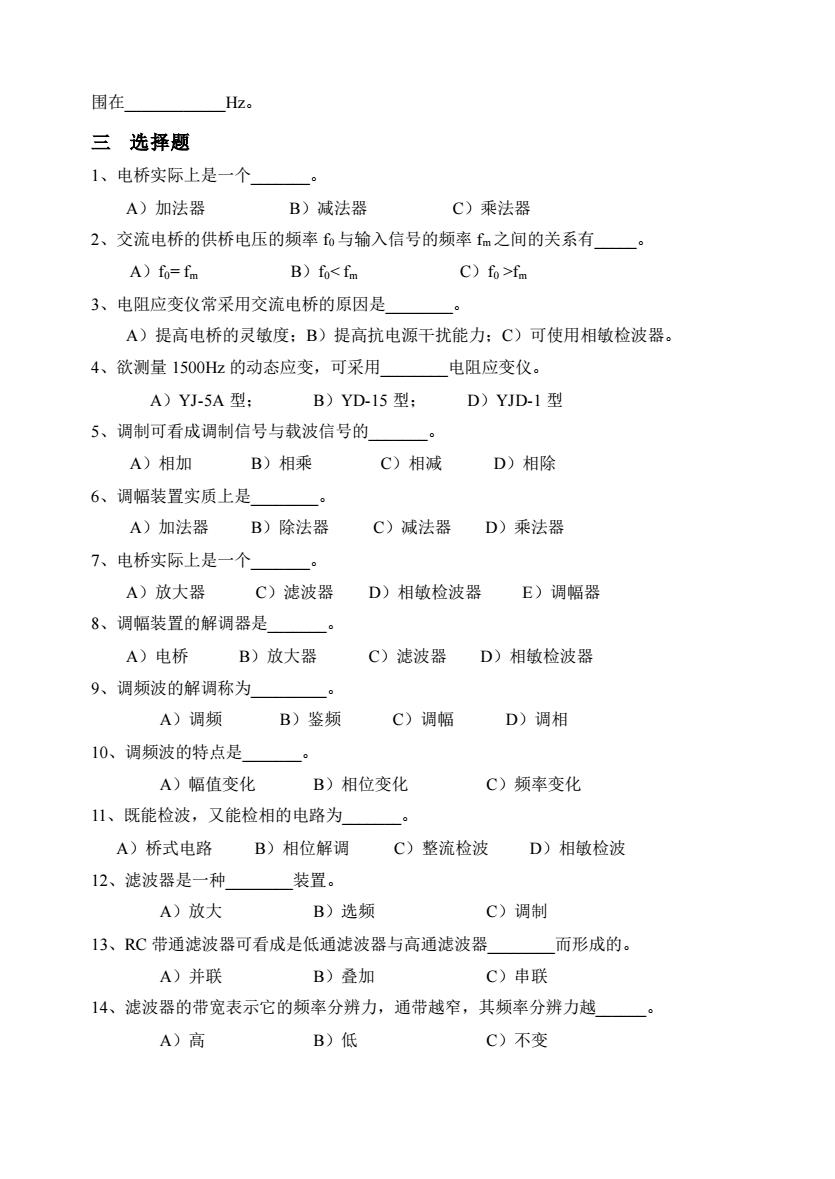

围在Hz。三选择题1、电桥实际上是一个A）加法器B）减法器C）乘法器2、交流电桥的供桥电压的频率fo与输入信号的频率f之间的关系有A) fo=fmB) fo<fmC) fo>fm3、电阻应变仪常采用交流电桥的原因是cA）提高电桥的灵敏度：B）提高抗电源于扰能力：C）可使用相敏检波器。电阻应变仪。4、欲测量1500Hz的动态应变，可采用B）YD-15型;D）YJD-1型A)YJ-5A型；5、调制可看成调制信号与载波信号的A）相加B）相乘C）相减D）相除6、调幅装置实质上是oA）加法器B）除法器C）减法器D）乘法器一个7、电桥实际上是oC）滤波器A）放大器D）相敏检波器E）调幅器8、调幅装置的解调器是A）电桥B）放大器C）滤波器D）相敏检波器9、调频波的解调称为A）调频B）鉴频C）调幅D）调相10、调频波的特点是_0A）幅值变化B）相位变化C）频率变化11、既能检波，又能检相的电路为0B）相位解调C）整流检波A）桥式电路D）相敏检波装置。12、滤波器是一种A）放大B）选频C）调制而形成的。13、RC带通滤波器可看成是低通滤波器与高通滤波器A）并联B）叠加C）串联14、滤波器的带宽表示它的频率分辨力，通带越窄，其频率分辨力越A)高B)低C）不变
围在_Hz。 三 选择题 1、电桥实际上是一个_。 A）加法器 B）减法器 C）乘法器 2、交流电桥的供桥电压的频率 f0 与输入信号的频率 fm之间的关系有_。 A）f0= fm B）f0< fm C）f0 >fm 3、电阻应变仪常采用交流电桥的原因是_。 A）提高电桥的灵敏度；B）提高抗电源干扰能力；C）可使用相敏检波器。 4、欲测量 1500Hz 的动态应变，可采用_电阻应变仪。 A）YJ-5A 型； B）YD-15 型； D）YJD-1 型 5、调制可看成调制信号与载波信号的_。 A）相加 B）相乘 C）相减 D）相除 6、调幅装置实质上是_。 A）加法器 B）除法器 C）减法器 D）乘法器 7、电桥实际上是一个_。 A）放大器 C）滤波器 D）相敏检波器 E）调幅器 8、调幅装置的解调器是_。 A）电桥 B）放大器 C）滤波器 D）相敏检波器 9、调频波的解调称为_。 A）调频 B）鉴频 C）调幅 D）调相 10、调频波的特点是_。 A）幅值变化 B）相位变化 C）频率变化 11、既能检波，又能检相的电路为_。 A）桥式电路 B）相位解调 C）整流检波 D）相敏检波 12、滤波器是一种_装置。 A）放大 B）选频 C）调制 13、RC 带通滤波器可看成是低通滤波器与高通滤波器_而形成的。 A）并联 B）叠加 C）串联 14、滤波器的带宽表示它的频率分辨力，通带越窄，其频率分辨力越_。 A）高 B）低 C）不变

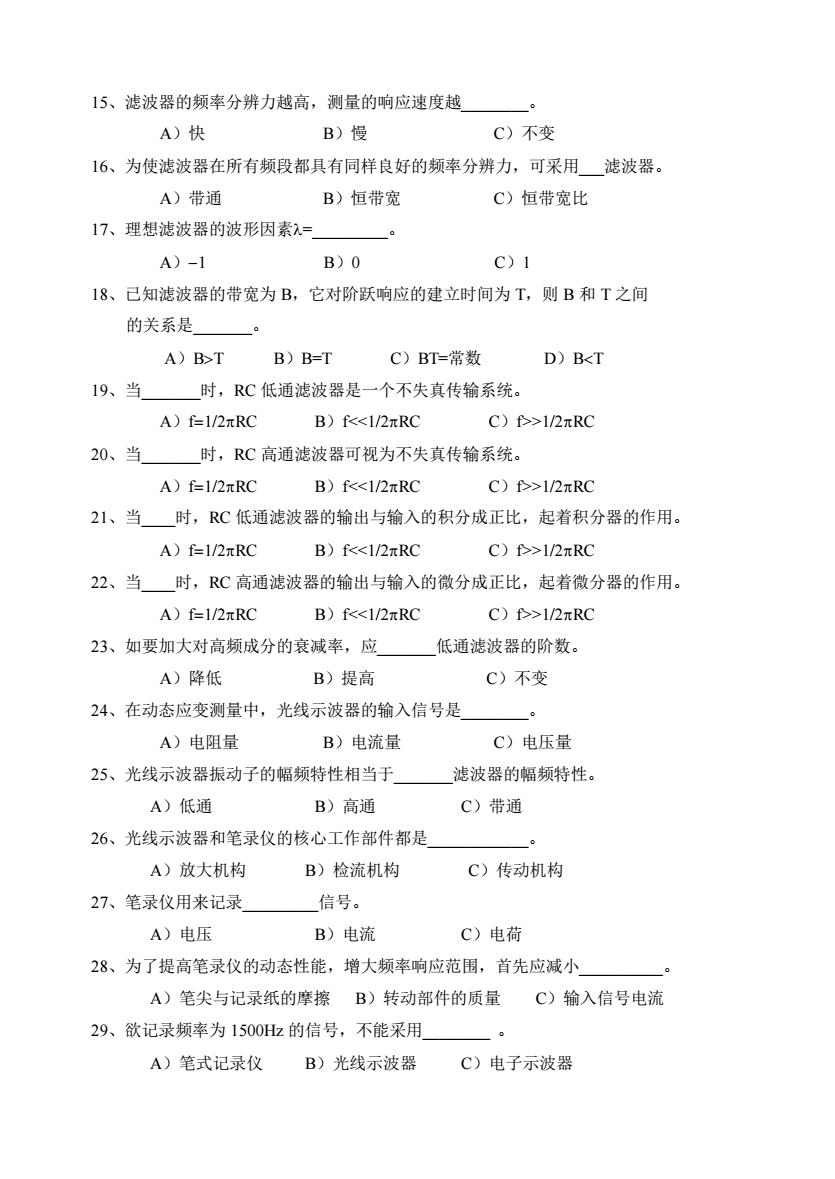

15、滤波器的频率分辨力越高，测量的响应速度越A)快B)慢C）不变16、为使滤波器在所有频段都具有同样良好的频率分辨力，可采用滤波器。A）带通B）恒带宽C）恒带宽比17、理想滤波器的波形因素入=A) -1B) 0C) 118、已知滤波器的带宽为B，它对阶跃响应的建立时间为T，则B和T之间的关系是。A) B>TC）BT=常数D) B<TB) B=T19、当时，RC低通滤波器是一个不失真传输系统。A)f=1/2元RCB）f<<1/2元RCC)f>>1/2元RC20、当时，RC高通滤波器可视为不失真传输系统。A）f=1/2元RCB)f<<1/2元RCC)f>>1/2元RC21、当时，RC低通滤波器的输出与输入的积分成正比，起着积分器的作用。A）f=1/2元RCB)f<<1/2元RCC)f>>1/2元RC22、当时，RC高通滤波器的输出与输入的微分成正比，起着微分器的作用。A）f=1/2元RCB)f<<1/2元RCC)f>>1/2元RC23、如要加大对高频成分的衰减率，应低通滤波器的阶数。A）降低B）提高C）不变24、在动态应变测量中，光线示波器的输入信号是.°A）电阻量B）电流量C）电压量滤波器的幅频特性。25、光线示波器振动子的幅频特性相当于A）低通B）高通C）带通26、光线示波器和笔录仪的核心工作部件都是B）检流机构C）传动机构A）放大机构信号。27、笔录仪用来记录A）电压B）电流C）电荷28、为了提高笔录仪的动态性能，增大频率响应范围，首先应减小C）输入信号电流A）笔尖与记录纸的摩擦B）转动部件的质量29、欲记录频率为1500Hz的信号，不能采用A）笔式记录仪B）光线示波器C）电子示波器
15、滤波器的频率分辨力越高，测量的响应速度越_。 A）快 B）慢 C）不变 16、为使滤波器在所有频段都具有同样良好的频率分辨力，可采用_滤波器。 A）带通 B）恒带宽 C）恒带宽比 17、理想滤波器的波形因素=_。 A）−1 B）0 C）1 18、已知滤波器的带宽为 B，它对阶跃响应的建立时间为 T，则 B 和 T 之间 的关系是_。 A）BT B）B=T C）BT=常数 D）BT 19、当_时，RC 低通滤波器是一个不失真传输系统。 A）f=1/2RC B）f<<1/2RC C）f>>1/2RC 20、当_时，RC 高通滤波器可视为不失真传输系统。 A）f=1/2RC B）f<<1/2RC C）f>>1/2RC 21、当_时，RC 低通滤波器的输出与输入的积分成正比，起着积分器的作用。 A）f=1/2RC B）f<<1/2RC C）f>>1/2RC 22、当_时，RC 高通滤波器的输出与输入的微分成正比，起着微分器的作用。 A）f=1/2RC B）f<<1/2RC C）f>>1/2RC 23、如要加大对高频成分的衰减率，应_低通滤波器的阶数。 A）降低 B）提高 C）不变 24、在动态应变测量中，光线示波器的输入信号是_。 A）电阻量 B）电流量 C）电压量 25、光线示波器振动子的幅频特性相当于_滤波器的幅频特性。 A）低通 B）高通 C）带通 26、光线示波器和笔录仪的核心工作部件都是_。 A）放大机构 B）检流机构 C）传动机构 27、笔录仪用来记录_信号。 A）电压 B）电流 C）电荷 28、为了提高笔录仪的动态性能，增大频率响应范围，首先应减小_。 A）笔尖与记录纸的摩擦 B）转动部件的质量 C）输入信号电流 29、欲记录频率为 1500Hz 的信号，不能采用_ 。 A）笔式记录仪 B）光线示波器 C）电子示波器

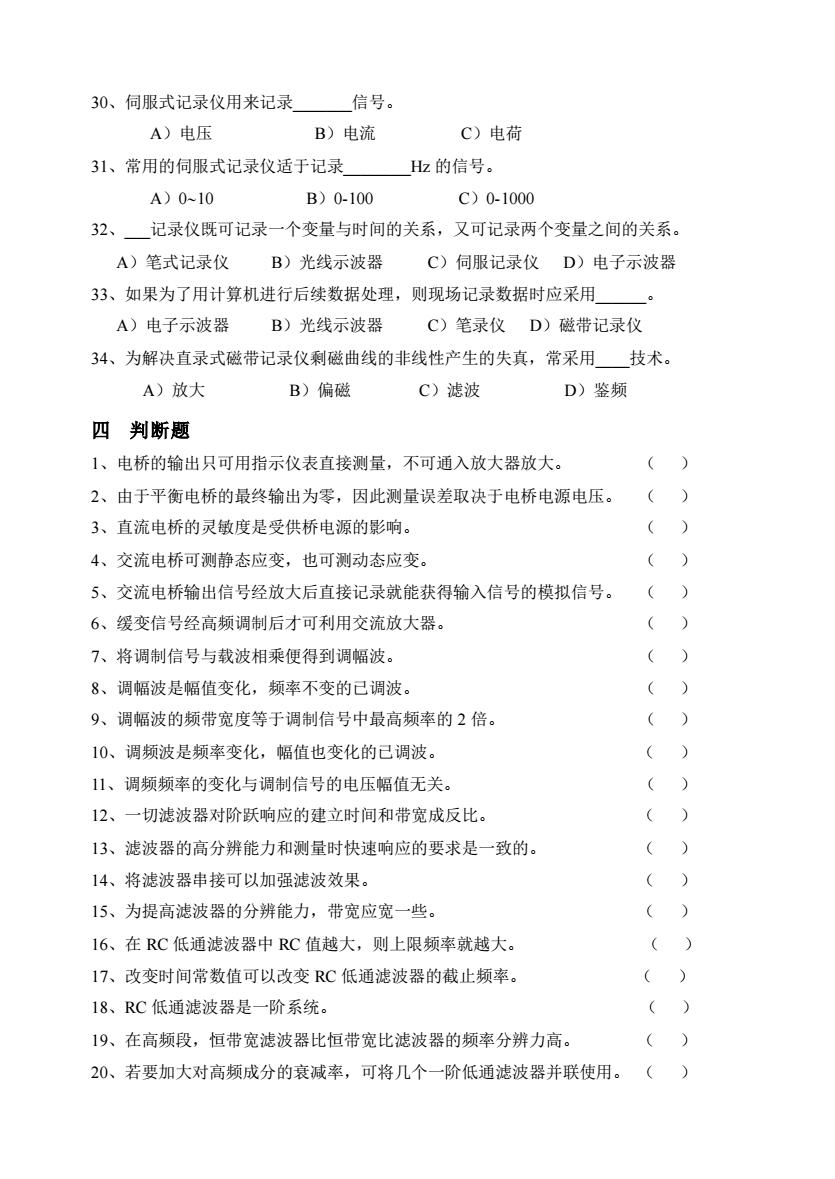

信号。30、伺服式记录仪用来记录A）电压B）电流C电荷31、常用的伺服式记录仪适于记录Hz的信号。A)0~10B) 0-100C)0-100032、记录仪既可记录一个变量与时间的关系，又可记录两个变量之间的关系。A）笔式记录仪B）光线示波器C）伺服记录仪D）电子示波器33、如果为了用计算机进行后续数据处理，则现场记录数据时应采用A）电子示波器B）光线示波器C）笔录仪D）磁带记录仪34、为解决直录式磁带记录仪剩磁曲线的非线性产生的失真，常采用技术。A）放大B）偏磁C）滤波D）鉴频四判断题()1、电桥的输出只可用指示仪表直接测量，不可通入放大器放大。)(2、由于平衡电桥的最终输出为零，因此测量误差取决于电桥电源电压。()3、直流电桥的灵敏度是受供桥电源的影响。()4、交流电桥可测静态应变，也可测动态应变。2(5、交流电桥输出信号经放大后直接记录就能获得输入信号的模拟信号。()6、缓变信号经高频调制后才可利用交流放大器。()7、将调制信号与载波相乘便得到调幅波。()8、调幅波是幅值变化，频率不变的已调波。()9、调幅波的频带宽度等于调制信号中最高频率的2倍。()10、调频波是频率变化，幅值也变化的已调波。()11、调频频率的变化与调制信号的电压幅值无关。()12、一切滤波器对阶跃响应的建立时间和带宽成反比。()13、滤波器的高分辨能力和测量时快速响应的要求是一致的。()14、将滤波器串接可以加强滤波效果。()15、为提高滤波器的分辨能力，带宽应宽一些。)(16、在RC低通滤波器中RC值越大，则上限频率就越大。()17、改变时间常数值可以改变RC低通滤波器的截止频率。(18、RC低通滤波器是一阶系统。()19、在高频段，恒带宽滤波器比恒带宽比滤波器的频率分辨力高)20、若要加大对高频成分的衰减率，可将几个一阶低通滤波器并联使用。(
30、伺服式记录仪用来记录_信号。 A）电压 B）电流 C）电荷 31、常用的伺服式记录仪适于记录_Hz 的信号。 A）010 B）0-100 C）0-1000 32、_记录仪既可记录一个变量与时间的关系，又可记录两个变量之间的关系。 A）笔式记录仪 B）光线示波器 C）伺服记录仪 D）电子示波器 33、如果为了用计算机进行后续数据处理，则现场记录数据时应采用_。 A）电子示波器 B）光线示波器 C）笔录仪 D）磁带记录仪 34、为解决直录式磁带记录仪剩磁曲线的非线性产生的失真，常采用_技术。 A）放大 B）偏磁 C）滤波 D）鉴频 四 判断题 1、电桥的输出只可用指示仪表直接测量，不可通入放大器放大。 （ ） 2、由于平衡电桥的最终输出为零，因此测量误差取决于电桥电源电压。 （ ） 3、直流电桥的灵敏度是受供桥电源的影响。 （ ） 4、交流电桥可测静态应变，也可测动态应变。 （ ） 5、交流电桥输出信号经放大后直接记录就能获得输入信号的模拟信号。 （ ） 6、缓变信号经高频调制后才可利用交流放大器。 （ ） 7、将调制信号与载波相乘便得到调幅波。 （ ） 8、调幅波是幅值变化，频率不变的已调波。 （ ） 9、调幅波的频带宽度等于调制信号中最高频率的 2 倍。 （ ） 10、调频波是频率变化，幅值也变化的已调波。 （ ） 11、调频频率的变化与调制信号的电压幅值无关。 （ ） 12、一切滤波器对阶跃响应的建立时间和带宽成反比。 （ ） 13、滤波器的高分辨能力和测量时快速响应的要求是一致的。 （ ） 14、将滤波器串接可以加强滤波效果。 （ ） 15、为提高滤波器的分辨能力，带宽应宽一些。 （ ） 16、在 RC 低通滤波器中 RC 值越大，则上限频率就越大。 （ ） 17、改变时间常数值可以改变 RC 低通滤波器的截止频率。 （ ） 18、RC 低通滤波器是一阶系统。 （ ） 19、在高频段，恒带宽滤波器比恒带宽比滤波器的频率分辨力高。 （ ） 20、若要加大对高频成分的衰减率，可将几个一阶低通滤波器并联使用。 （ ）
