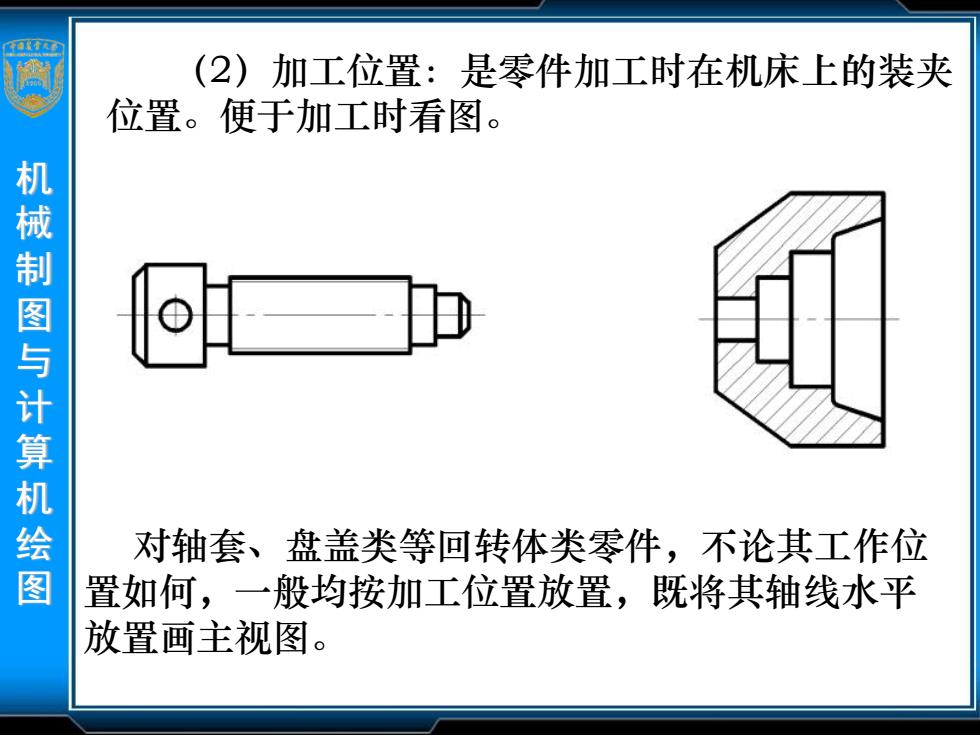

40 (2)加工位置：是零件加工时在机床上的装夹 位置。便于加工时看图。 机械制图与计算机绘图 对轴套、盘盖类等回转体类零件，不论其工作位 置如何，一般均按加工位置放置，既将其轴线水平 放置画主视图
机 械 制 图 与 计 算 机 绘 图 （2）加工位置：是零件加工时在机床上的装夹 位置。便于加工时看图。 对轴套、盘盖类等回转体类零件，不论其工作位 置如何，一般均按加工位置放置，既将其轴线水平 放置画主视图

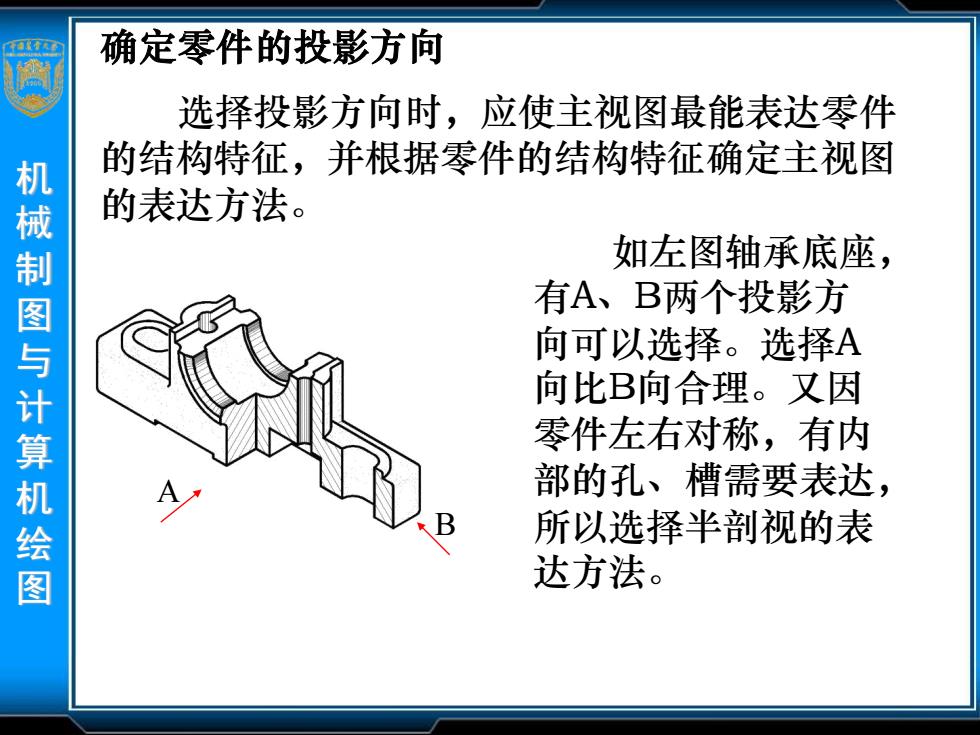

确定零件的投影方向 选择投影方向时，应使主视图最能表达零件 的结构特征，并根据零件的结构特征确定主视图 的表达方法。 如左图轴承底座， 械制图与计算机绘图 有A、B两个投影方 向可以选择。选择A 向比B向合理。又因 零件左右对称，有内 部的孔、槽需要表达， 所以选择半剖视的表 达方法
机 械 制 图 与 计 算 机 绘 图 确定零件的投影方向 选择投影方向时，应使主视图最能表达零件 的结构特征，并根据零件的结构特征确定主视图 的表达方法。 如左图轴承底座， 有A、B两个投影方 向可以选择。选择A 向比B向合理。又因 零件左右对称，有内 部的孔、槽需要表达， 所以选择半剖视的表 达方法。 B A

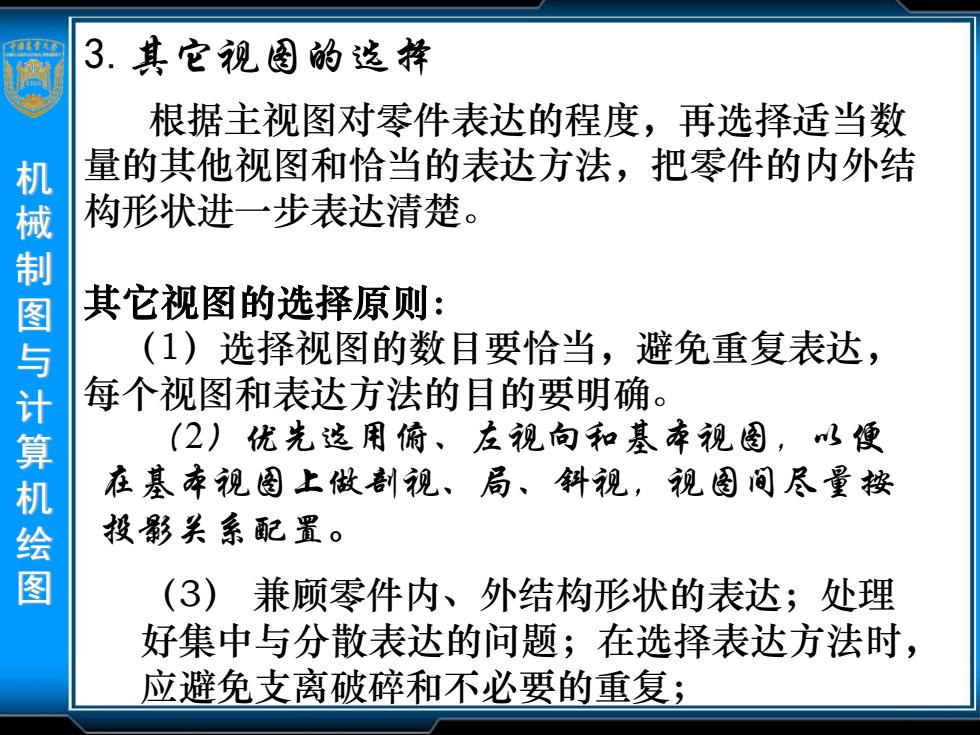

40 3.其它视图的送掉 根据主视图对零件表达的程度，再选择适当数 机 量的其他视图和恰当的表达方法，把零件的内外结 构形状进一步表达清楚。 制 图 其它视图的选择原则： (1)选择视图的数目要恰当，避免重复表达， 计 每个视图和表达方法的目的要明确。 算 (2)优先这用俯、左视向和基本视图，以便 在基本视图上做剖视、局、斜视，视图间尽量按 绘图 投影关系配置。 (3)兼顾零件内、外结构形状的表达；处理 好集中与分散表达的问题；在选择表达方法时， 应避免支离破碎和不必要的重复；
机 械 制 图 与 计 算 机 绘 图 根据主视图对零件表达的程度，再选择适当数 量的其他视图和恰当的表达方法，把零件的内外结 构形状进一步表达清楚。 其它视图的选择原则： （1）选择视图的数目要恰当，避免重复表达， 每个视图和表达方法的目的要明确。 3.其它视图的选择 （2）优先选用俯、左视向和基本视图，以便 在基本视图上做剖视、局、斜视，视图间尽量按 投影关系配置。 （3） 兼顾零件内、外结构形状的表达；处理 好集中与分散表达的问题；在选择表达方法时， 应避免支离破碎和不必要的重复；

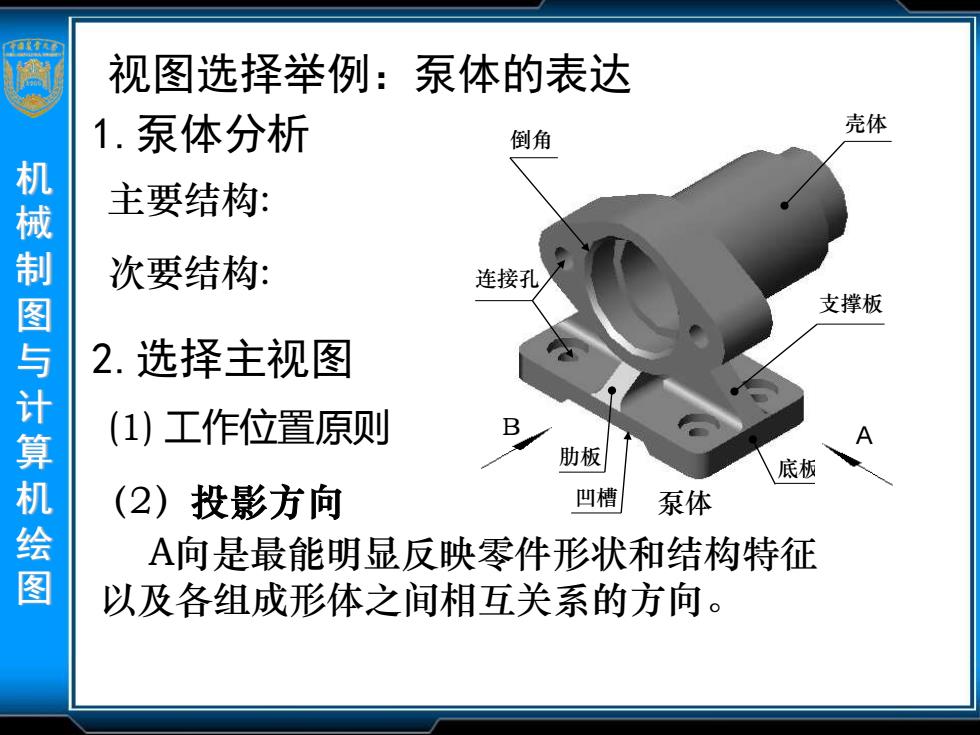

视图选择举例：泵体的表达 1.泵体分析 壳体 倒角 机 主要结构： 制 次要结构： 连接孔 图 支撑板 与 2.选择主视图 计 (1)工作位置原侧 B 肋板 底板 机 (2)投影方向 凹槽 泵体 绘图 A向是最能明显反映零件形状和结构特征 以及各组成形体之间相互关系的方向
机 械 制 图 与 计 算 机 绘 图 泵体 (1) 工作位置原则 （2）投影方向 视图选择举例：泵体的表达 1.泵体分析 2.选择主视图 壳体 底板 肋板 支撑板 主要结构: B A 次要结构: 连接孔 倒角 凹槽 A向是最能明显反映零件形状和结构特征 以及各组成形体之间相互关系的方向

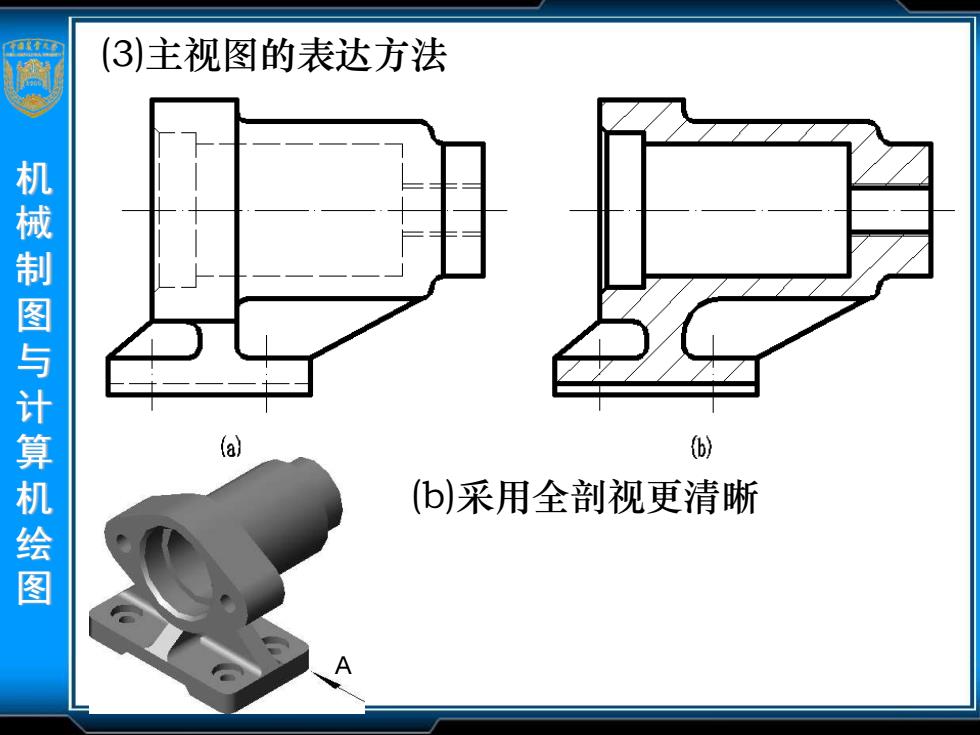

4 (3)主视图的表达方法 机械制图与计算机绘图 a (b) (b)采用全剖视更清晰
机 械 制 图 与 计 算 机 绘 图 (3)主视图的表达方法 (b)采用全剖视更清晰 A
