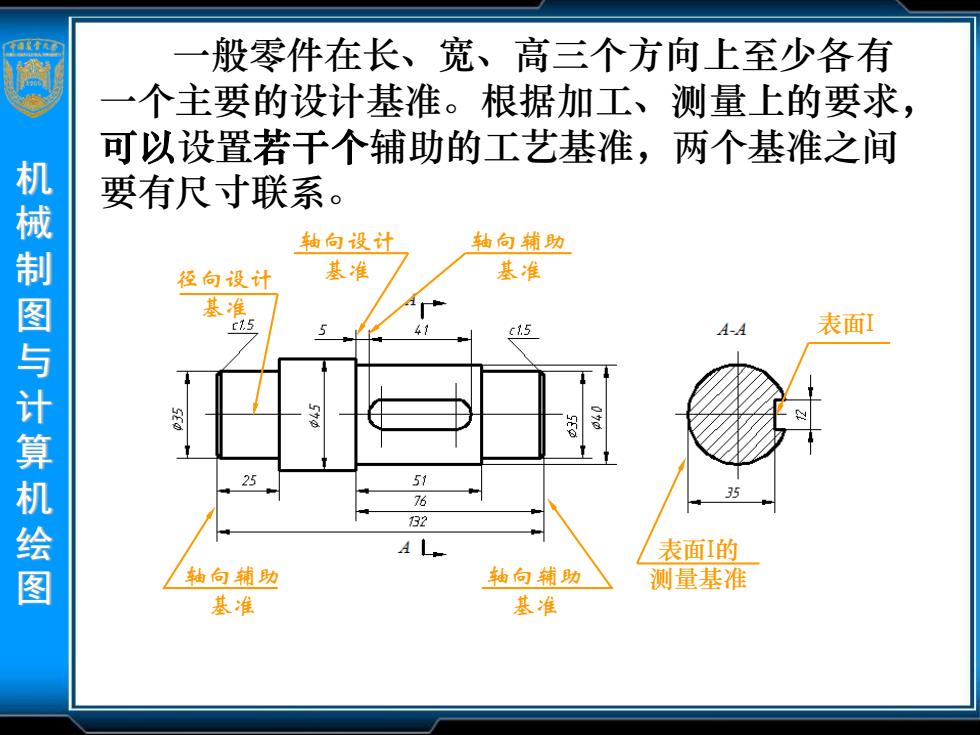

40 般零件在长、宽、高三个方向上至少各有 个主要的设计基准。根据加工、测量上的要求， 可以设置若干个辅助的工艺基准，两个基准之间 机 要有尺寸联系。 轴向设计 轴向辅助 径向设计 基准 基准 械制图与计算机绘图 基准 c15 c15 A-A 表面1 25 51 6 32 表面的 轴向辅助 轴向辅助 测量基准 基准 基准
机 械 制 图 与 计 算 机 绘 图 径向设计 基准 表面I的 测量基准 表面I 一般零件在长、宽、高三个方向上至少各有 一个主要的设计基准。根据加工、测量上的要求， 可以设置若干个辅助的工艺基准，两个基准之间 要有尺寸联系。 轴向设计 基准 轴向辅助 基准 轴向辅助 基准 轴向辅助 基准

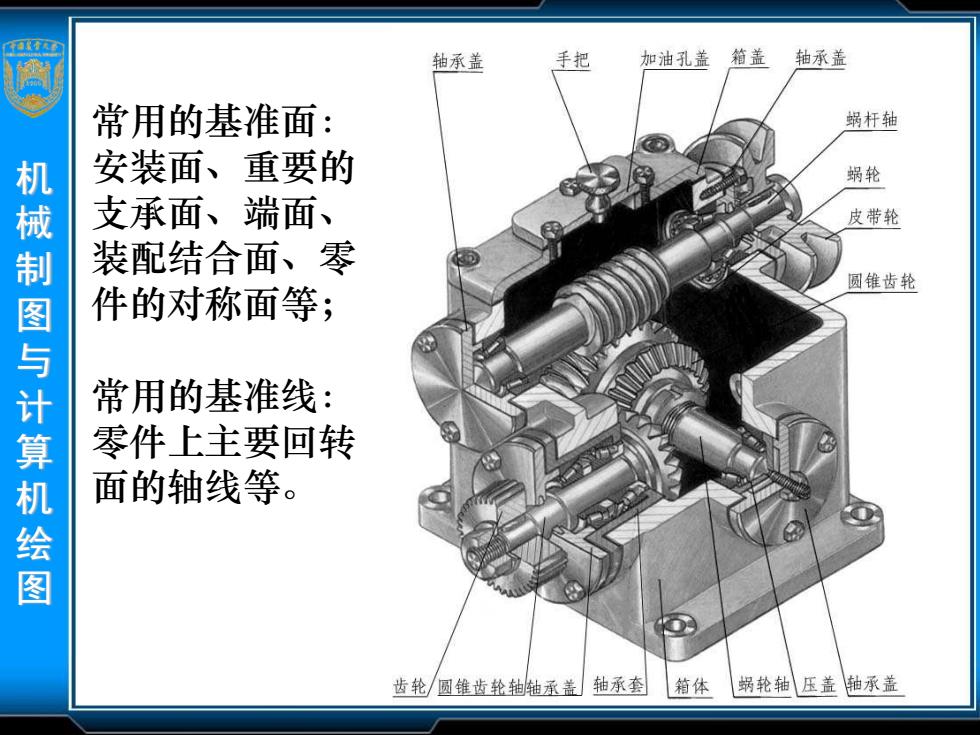

7 轴承盖 手把 加油孔盖箱盖轴承盖 常用的基准面： 蜗杆轴 机 安装面、重要的 蜗轮 支承面、端面、 皮带轮 制 装配结合面、零 圆锥齿轮 图 件的对称面等； 常用的基准线： 算 零件上主要回转 面的轴线等。 绘图 齿轮/圆锥齿轮轴轴承盖」轴承套 箱体 蜗轮轴压盖轴承盖
机 械 制 图 与 计 算 机 绘 图 常用的基准面： 安装面、重要的 支承面、端面、 装配结合面、零 件的对称面等； 常用的基准线： 零件上主要回转 面的轴线等

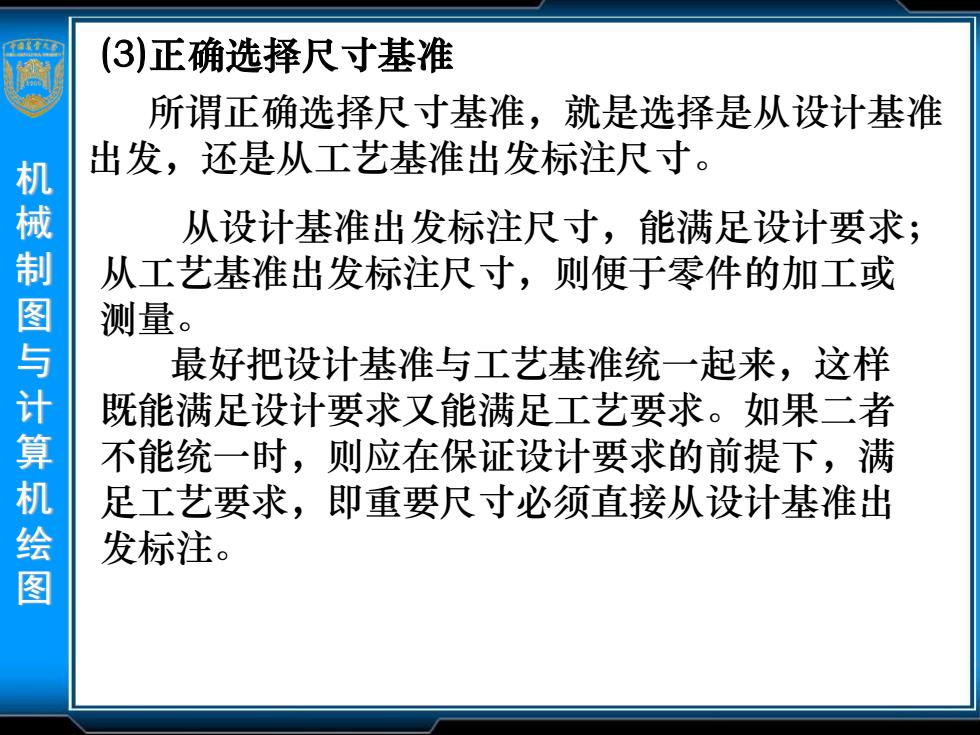

40 (3)正确选择尺寸基准 所谓正确选择尺寸基准，就是选择是从设计基准 机 出发，还是从工艺基准出发标注尺寸。 械 从设计基准出发标注尺寸，能满足设计要求， 制 从工艺基准出发标注尺寸，则便于零件的加工或 图 测量。 最好把设计基准与工艺基准统一起来，这样 计 既能满足设计要求又能满足工艺要求。如果二者 算 不能统一时，则应在保证设计要求的前提下，满 机 足工艺要求，即重要尺寸必须直接从设计基准出 绘图 发标注
机 械 制 图 与 计 算 机 绘 图 从设计基准出发标注尺寸，能满足设计要求； 从工艺基准出发标注尺寸，则便于零件的加工或 测量。 最好把设计基准与工艺基准统一起来，这样 既能满足设计要求又能满足工艺要求。如果二者 不能统一时，则应在保证设计要求的前提下，满 足工艺要求，即重要尺寸必须直接从设计基准出 发标注。 (3)正确选择尺寸基准 所谓正确选择尺寸基准，就是选择是从设计基准 出发，还是从工艺基准出发标注尺寸
