《机械制图与计算机绘图》课程PPT教学课件（画法几何及工程制图基础）第十讲 综合应用

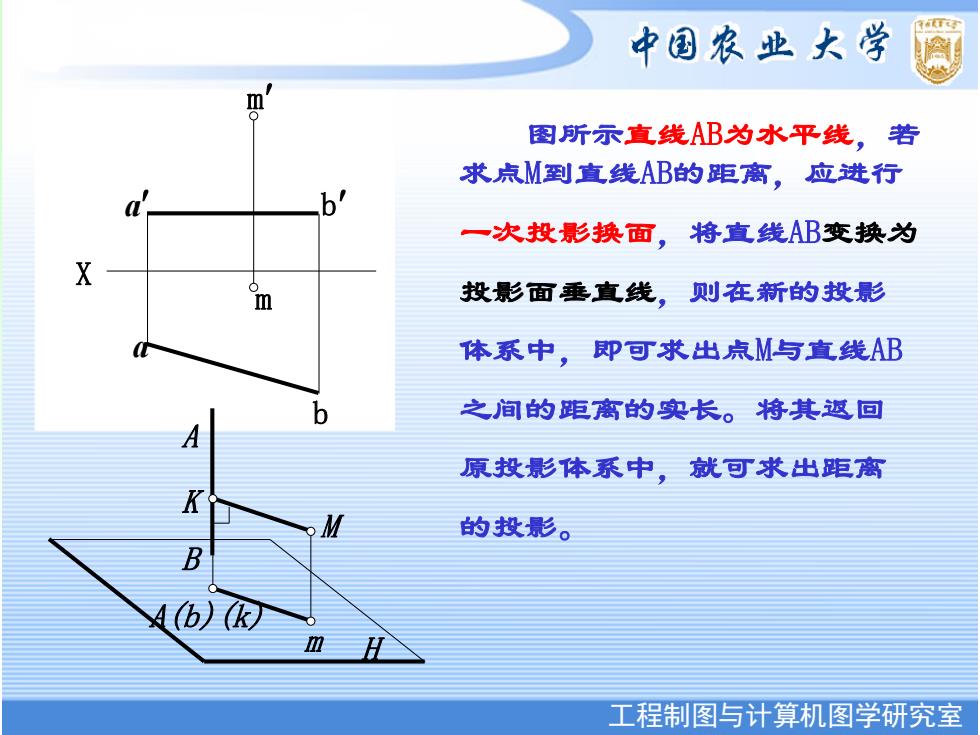

中国农业大学 m 图所示直线AB为水平线，若 求点M到直线AB的距离，应进行 R. b' 一次投影换面，将直线AB变换为 m 投影面垂直线，则在新的投影 体系中，即可求出点M与直线AB b 之间的距离的实长。将其返回 原投影体系中，就可求出距离 M 的投影。 B 工程制图与计算机图学研究室

工程制图与计算机图学研究室 中国农业大学图形研究室 图所示直线AB为水平线，若 求点M到直线AB的距离，应进行 一次投影换面，将直线AB变换为 投影面垂直线，则在新的投影 体系中，即可求出点M与直线AB 之间的距离的实长。将其返回 原投影体系中，就可求出距离 的投影。 A K B A(b)(k) M m H m a b a b X m

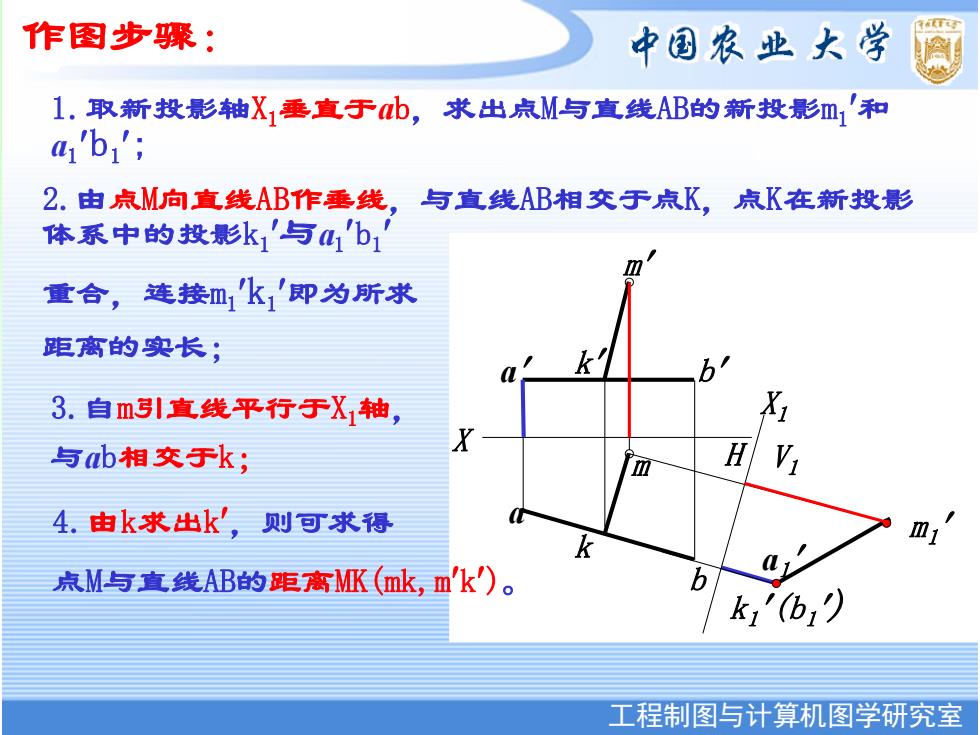

作图步骤： 中国农业大学 1.取新投影轴X1垂直于b,求出点M与直线AB的新投影m1'和 a1b'; 2.由点M向直线AB作垂线，与直线AB相交于点K,点K在新投影 体系中的投影k1'与1b1 重合，连接mk'即为所求 距离的实长； 3.自m3引直线平行于X1轴， 与b相交于k; H Vi 4.由k求出k',则可求得 点M与直线AB的距高MK(k,m'k')。 k'(b? 工程制图与计算机图学研究室

工程制图与计算机图学研究室 中国农业大学图形研究室 m a b a b X m 4.由k求出k，则可求得 点M与直线AB的距离MK(mk,mk)。 k k X1 H V1 (b1 ) a1  k1  m1  作图步骤： 1.取新投影轴X1垂直于ab，求出点M与直线AB的新投影m1 和 a1 b1 ; 2.由点M向直线AB作垂线，与直线AB相交于点K，点K在新投影 体系中的投影k1 与a1 b1  重合，连接m1 k1 即为所求 距离的实长； 3.自m引直线平行于X1轴， 与ab相交于k；
