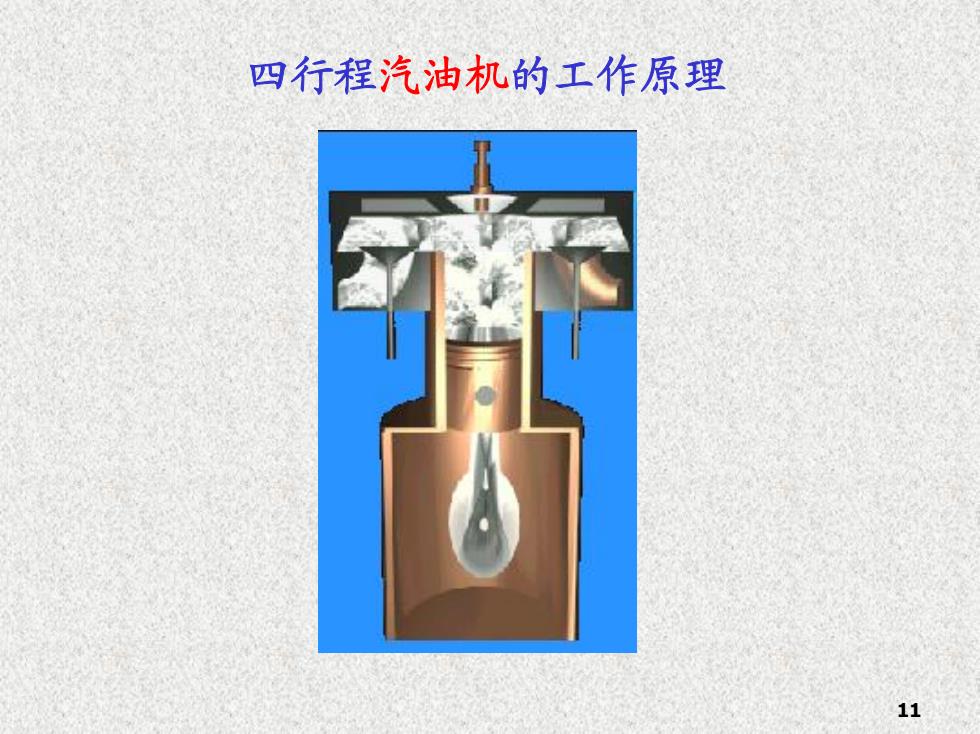

四行程汽油机的工作原理11
11 四行程汽油机的工作原理

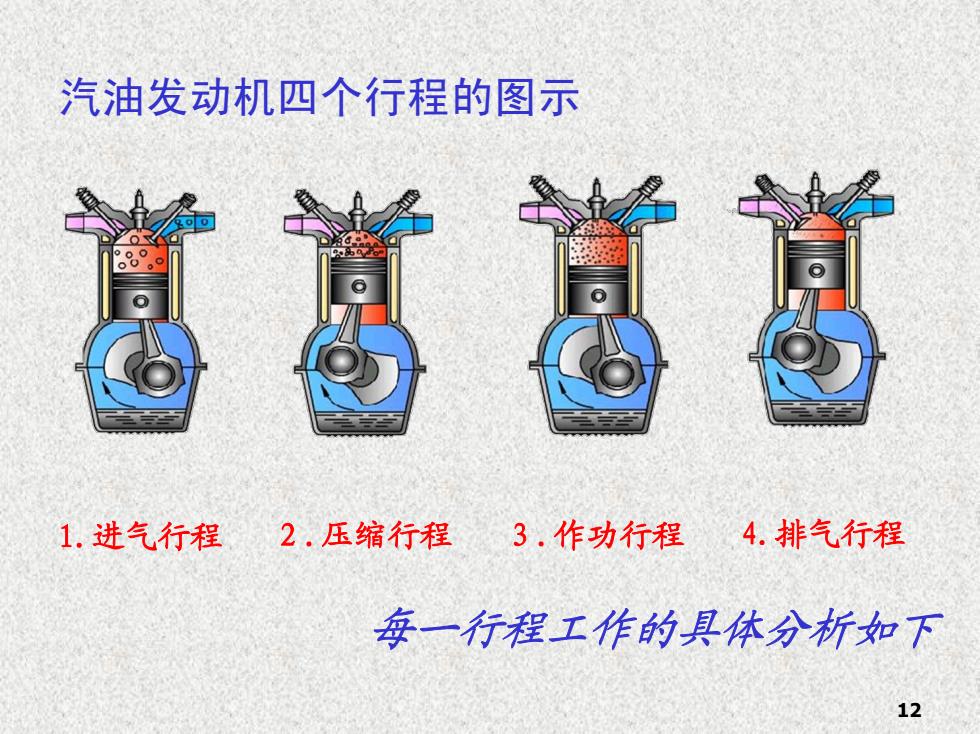

汽油发动机四个行程的图示4.排气行程1.进气行程2.压缩行程3.作功行程每一行程工作的具体分析如下12
12 汽油发动机四个行程的图示 1.进气行程 ２.压缩行程 ３.作功行程 4.排气行程 每一行程工作的具体分析如下

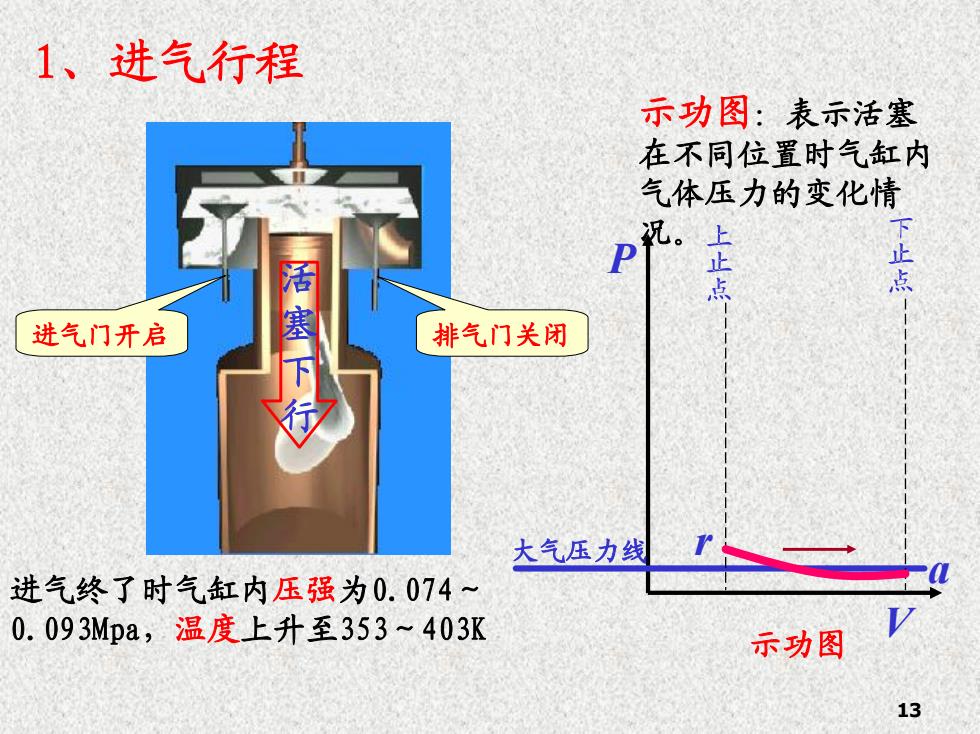

1、进气行程示功图：表示活塞在不同位置时气缸内气体压力的变化情下止况。上D正活塞点点进气门开启排气门关闭下T大气压力线R进气终了时气缸内压强为0.074~V0.093Mpa，温度上升至353~403K示功图13
13 1、进气行程 进气门开启 排气门关闭 大气压力线 P V r a 示功图 上 止 点 下 止 点 示功图：表示活塞 在不同位置时气缸内 气体压力的变化情 况。 进气终了时气缸内压强为0.074～ 0.093Mpa，温度上升至353～403K 活 塞 下 行

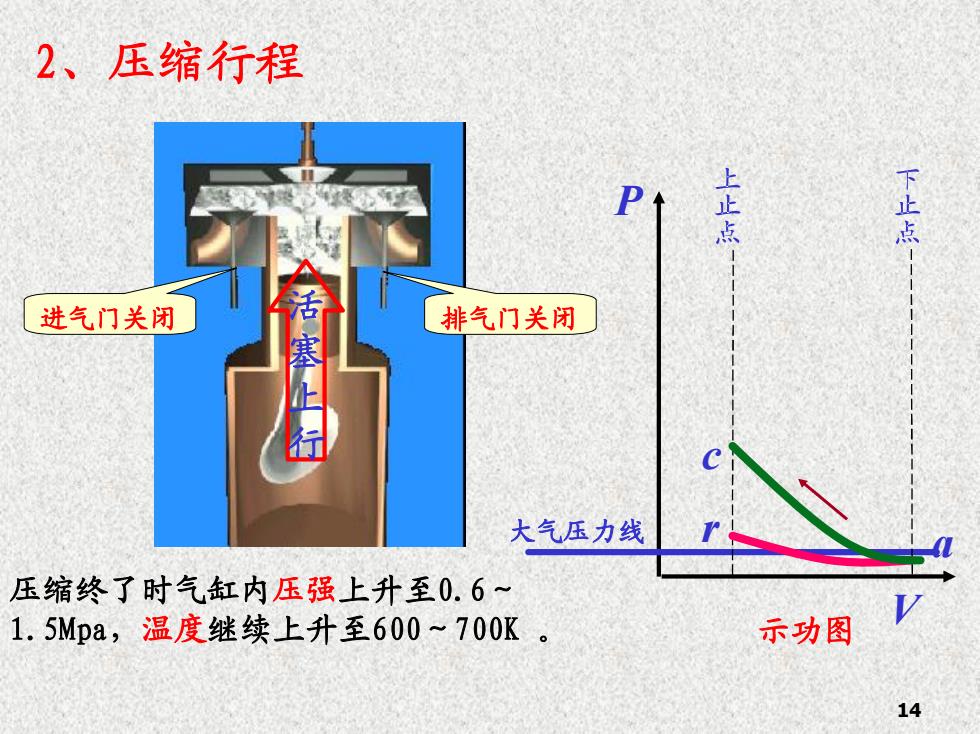

2、压缩行程上止点下止点11活塞上行-进气门关闭排气门关闭大气压力线压缩终了时气缸内压强上升至0.6～V1.5Mpa，温度继续上升至600~700K示功图14
14 2、压缩行程 进气门关闭 排气门关闭 P V r a 示功图 大气压力线 c 上 止 点 下 止 点 压缩终了时气缸内压强上升至0.6～ 1.5Mpa，温度继续上升至600～700K 。 活 塞 上 行

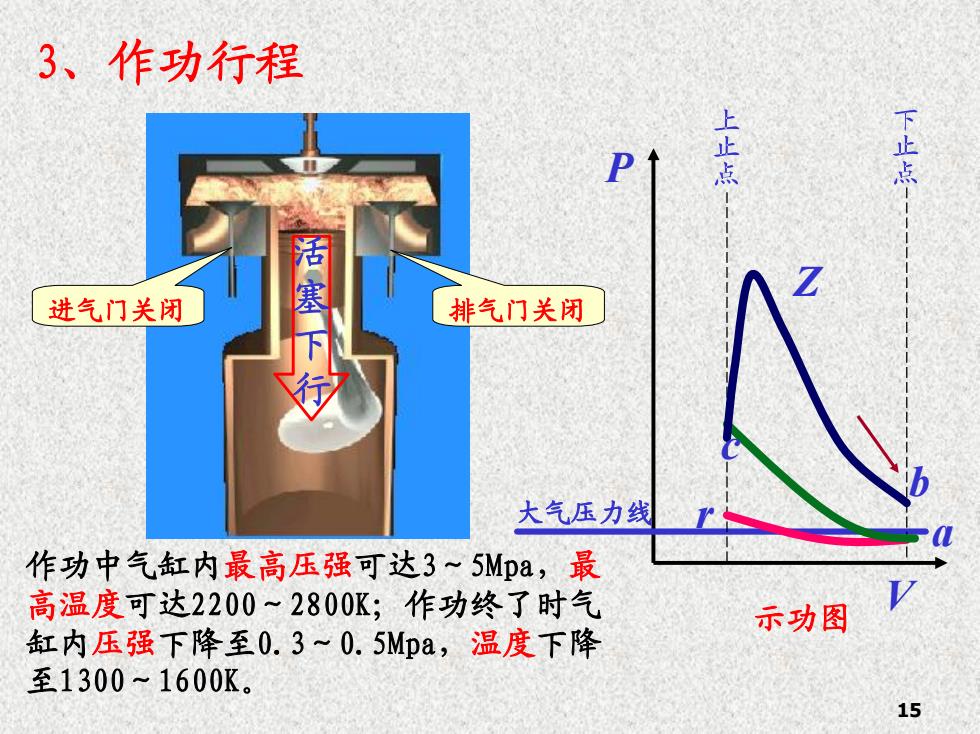

3、作功行程上下止点二止点D.-活塞进气门关闭排气门关闭大气压力线最作功中气缸内最高压强可达3～5Mpa，高温度可达2200～2800K；作功终了时气示功图温度下降缸内压强下降至0. 3 ～ 0. 5Mpa，至1300~1600K。15
15 3、作功行程 进气门关闭 排气门关闭 P V r a 示功图 大气压力线 c Z b 上 止 点 下 止 点 作功中气缸内最高压强可达3～5Mpa，最 高温度可达2200～2800K；作功终了时气 缸内压强下降至0.3～0.5Mpa，温度下降 至1300～1600K。 活 塞 下 行
