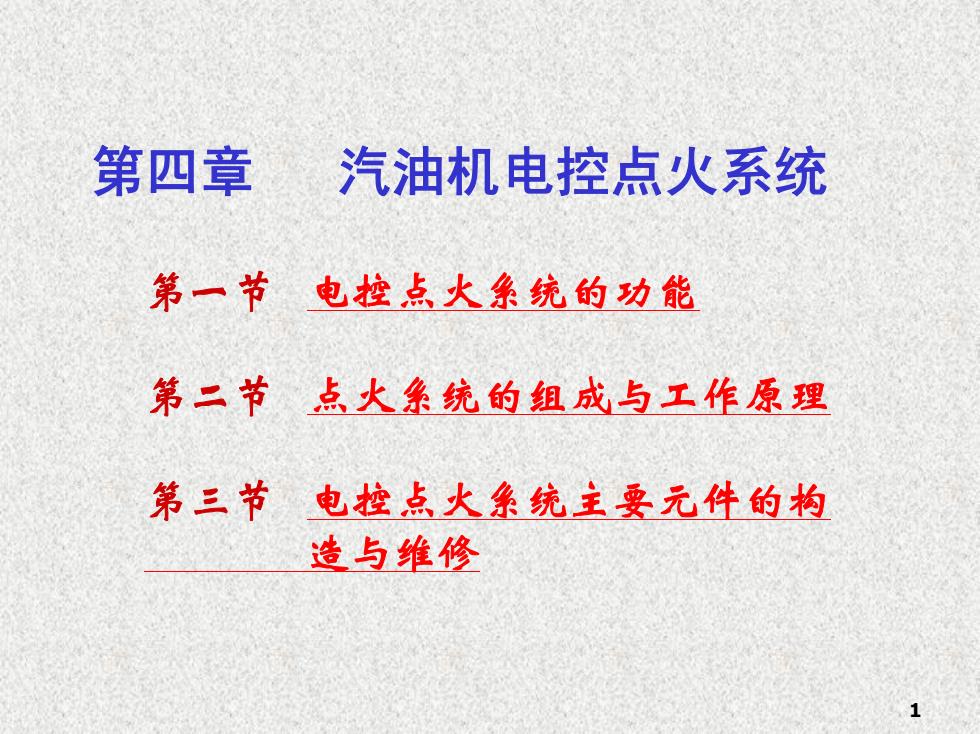

第四章汽油机电控点火系统第一节电控点火系统的功能第二节点火系统的组成与工作原理第三节电控点火系统主要元件的构造与维修
1 第一节 电控点火系统的功能 第二节 点火系统的组成与工作原理 第三节 电控点火系统主要元件的构 造与维修 第四章 汽油机电控点火系统

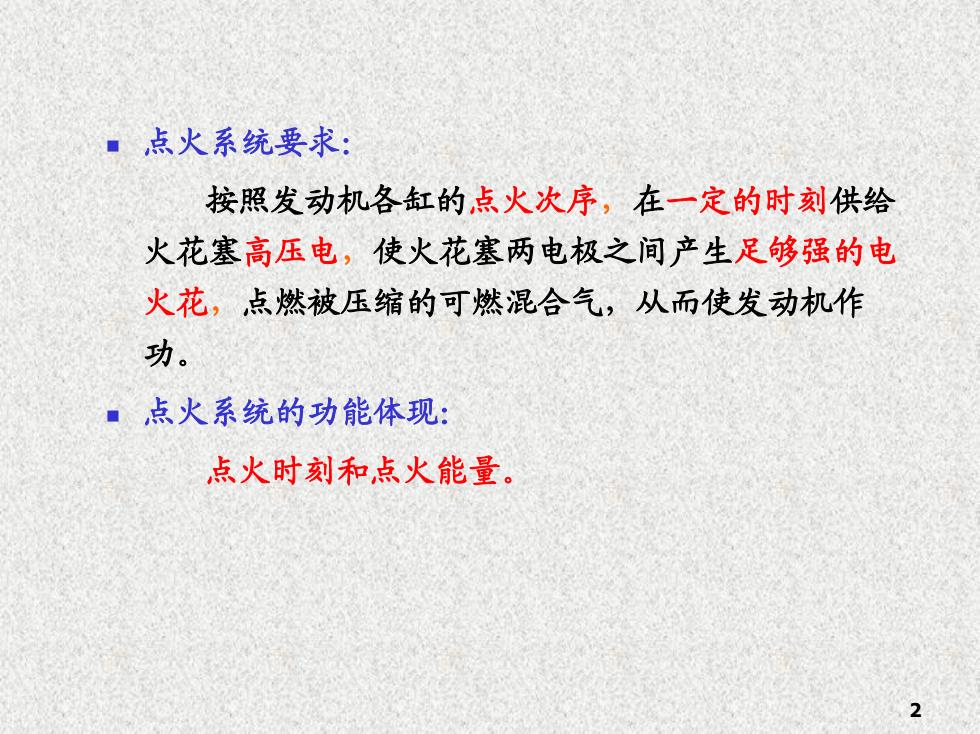

点火系统要求：按照发动机各缸的点火次序，在一定的时刻供给火花塞高压电，使火花塞两电极之间产生足够强的电火花，点燃被压缩的可燃混合气，从而使发动机作功。点火系统的功能体现：点火时刻和点火能量
2 n 点火系统要求： 按照发动机各缸的点火次序，在一定的时刻供给 火花塞高压电，使火花塞两电极之间产生足够强的电 火花，点燃被压缩的可燃混合气，从而使发动机作 功。 n 点火系统的功能体现： 点火时刻和点火能量
第一节 电控点火系统的功能点火提前角的控制通电时间的控制=爆燃的控制

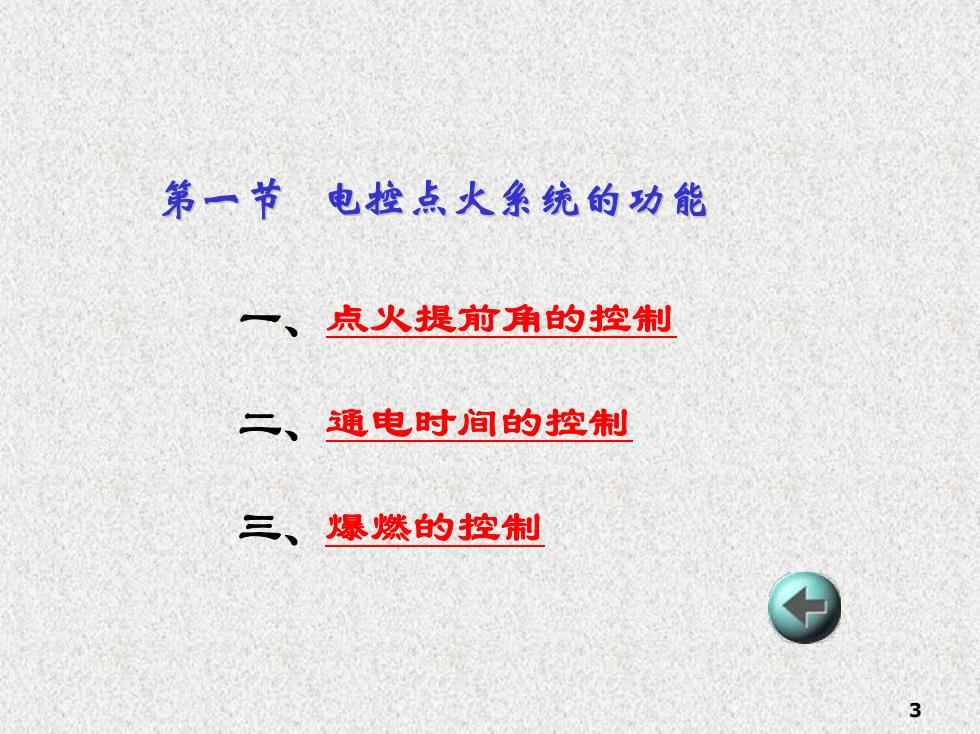

3 第一节 电控点火系统的功能 一、点火提前角的控制 二、通电时间的控制 三、爆燃的控制
、点火提前角的控制1.点火提前角对发动机性能的影响2、 最佳点火提前角确定依据3.控制点火提前角的基本方法4.点火提前角的修正

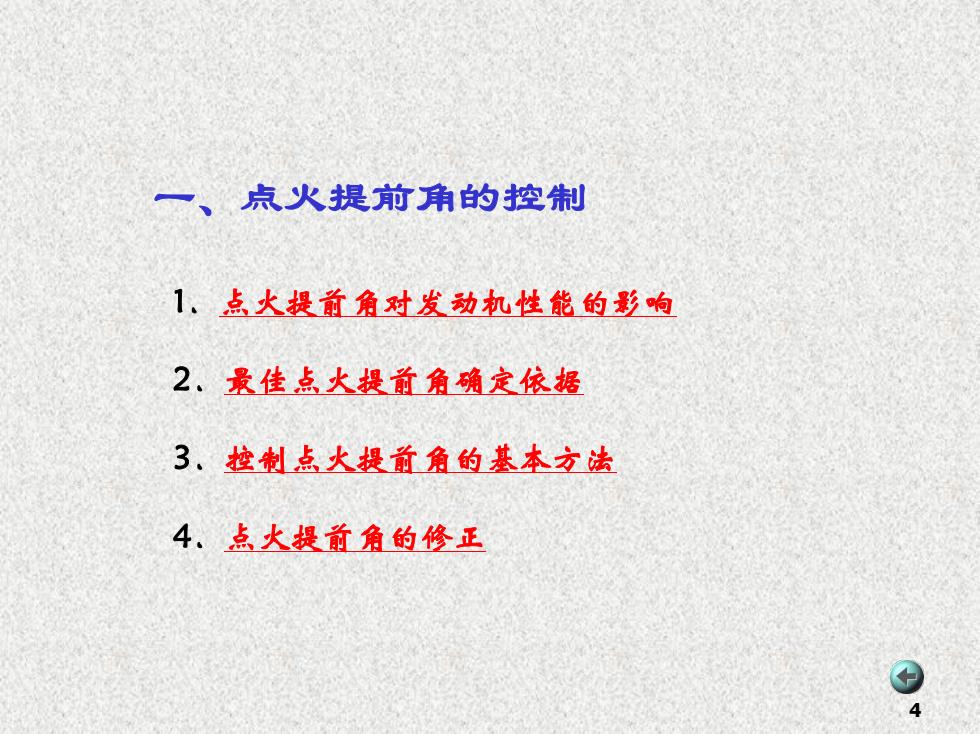

4 一、点火提前角的控制 1．点火提前角对发动机性能的影响 2．最佳点火提前角确定依据 3．控制点火提前角的基本方法 4．点火提前角的修正

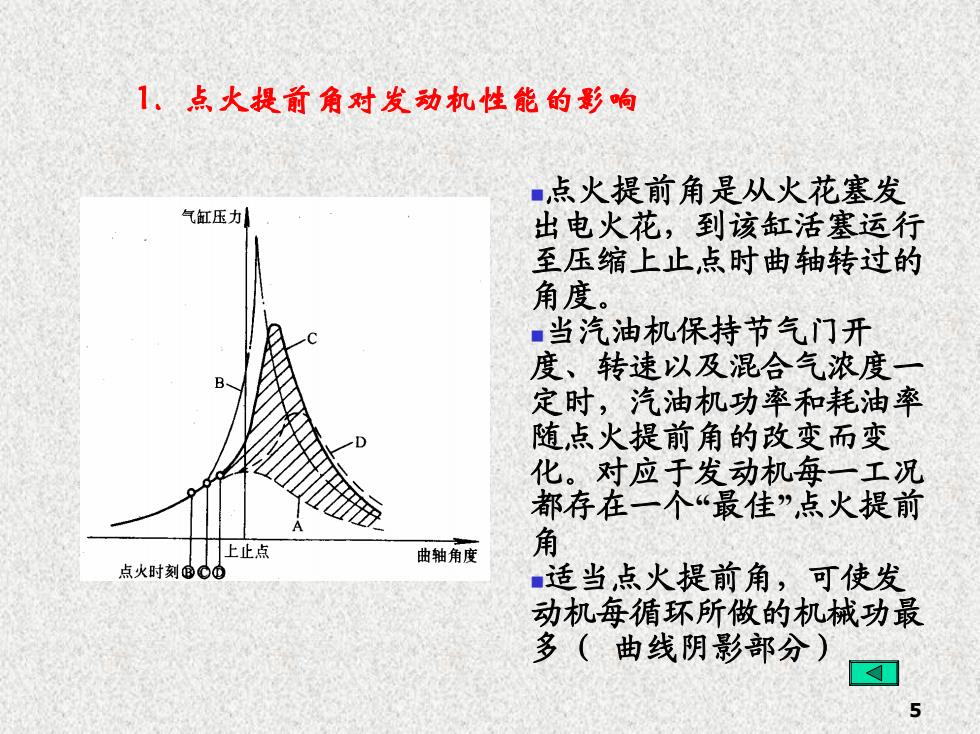

1 点火提前角对发动机性能的影响■点火提前角是从火花塞发气缸压力出电火花，到该缸活塞运行至压缩上止点时曲轴转过的角度。■当汽油机保持节气门开度、转速以及混合气浓度一定时，汽油机功率和耗油率随点火提前角的改变而变化。对应于发动机每一工况都存在一个“最佳”点火提前角上止点曲轴角度点火时刻??适当点火提前角，可使发动机每循环所做的机械功最多（曲线阴影部分)5
5 1．点火提前角对发动机性能的影响 n点火提前角是从火花塞发 出电火花，到该缸活塞运行 至压缩上止点时曲轴转过的 角度。 n当汽油机保持节气门开 度、转速以及混合气浓度一 定时，汽油机功率和耗油率 随点火提前角的改变而变 化。对应于发动机每一工况 都存在一个“最佳”点火提前 角 n适当点火提前角，可使发 动机每循环所做的机械功最 多（ 曲线阴影部分）
