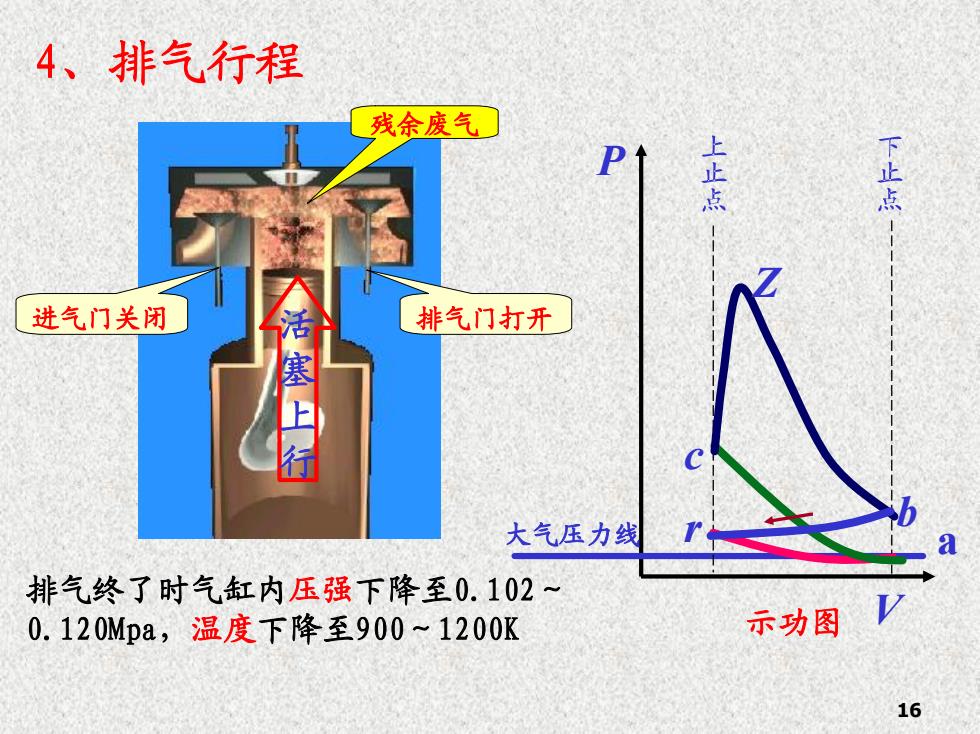

4、排气行程残余废气上下止点P止点进气门关闭排气门打开活塞上行大气压力线0排气终了时气缸内压强下降至0.102V示功图0.120Mpa，温度下降至900~1200K16
16 4、排气行程 进气门关闭 排气门打开 P V r 示功图 大气压力线 c Z b 上 止 点 下 止 点 残余废气 排气终了时气缸内压强下降至0.102～ 0.120Mpa，温度下降至900～1200K a 活 塞 上 行

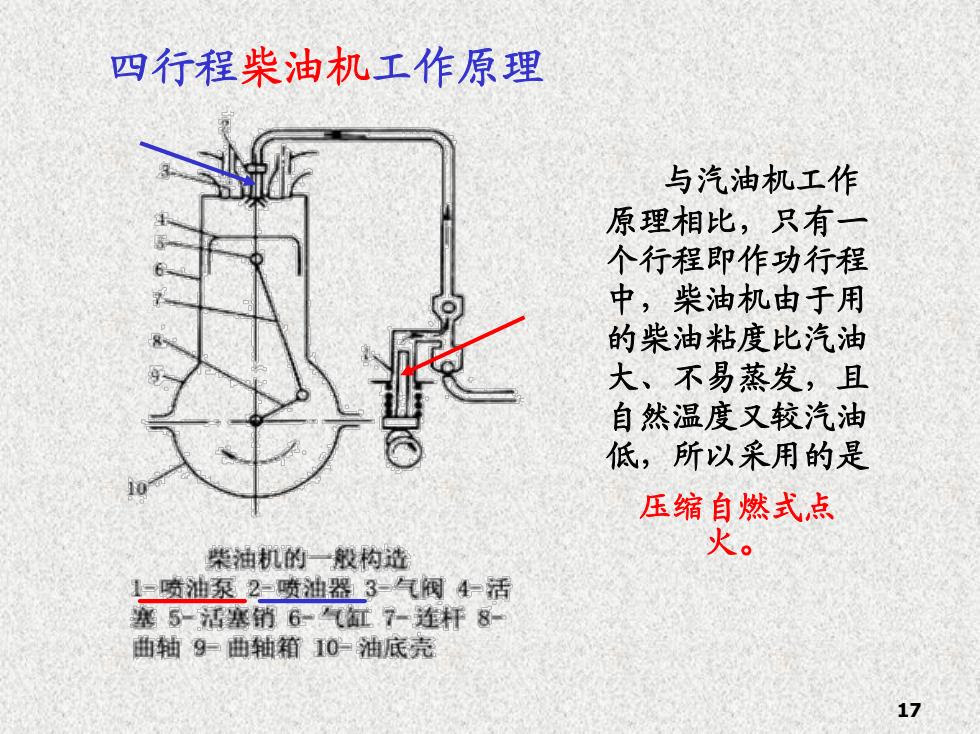

四行程柴油机工作原理与汽油机工作原理相比，只有一个行程即作功行程中，柴油机由于用的柴油粘度比汽油大、不易蒸发，且自然温度又较汽油低，所以采用的是压缩自燃式点火。柴油机的一般构造1-喷油泵2-喷油器3-气阀4-活塞5-活塞销6-气红7-连杆8-曲轴9-曲轴箱10-油底壳17
17 四行程柴油机工作原理 与汽油机工作 原理相比，只有一 个行程即作功行程 中，柴油机由于用 的柴油粘度比汽油 大、不易蒸发，且 自然温度又较汽油 低，所以采用的是 压缩自燃式点 火

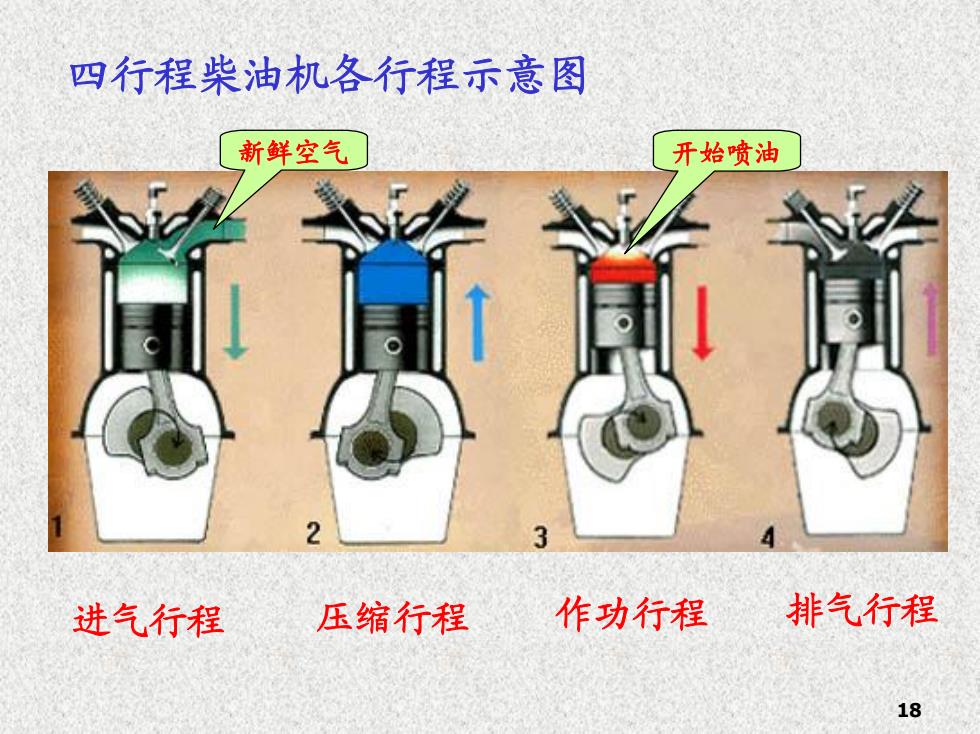

四行程柴油机各行程示意图新鲜空气开始喷油2T排气行程作功行程压缩行程进气行程18
18 进气行程 压缩行程 作功行程 排气行程 新鲜空气 四行程柴油机各行程示意图 开始喷油

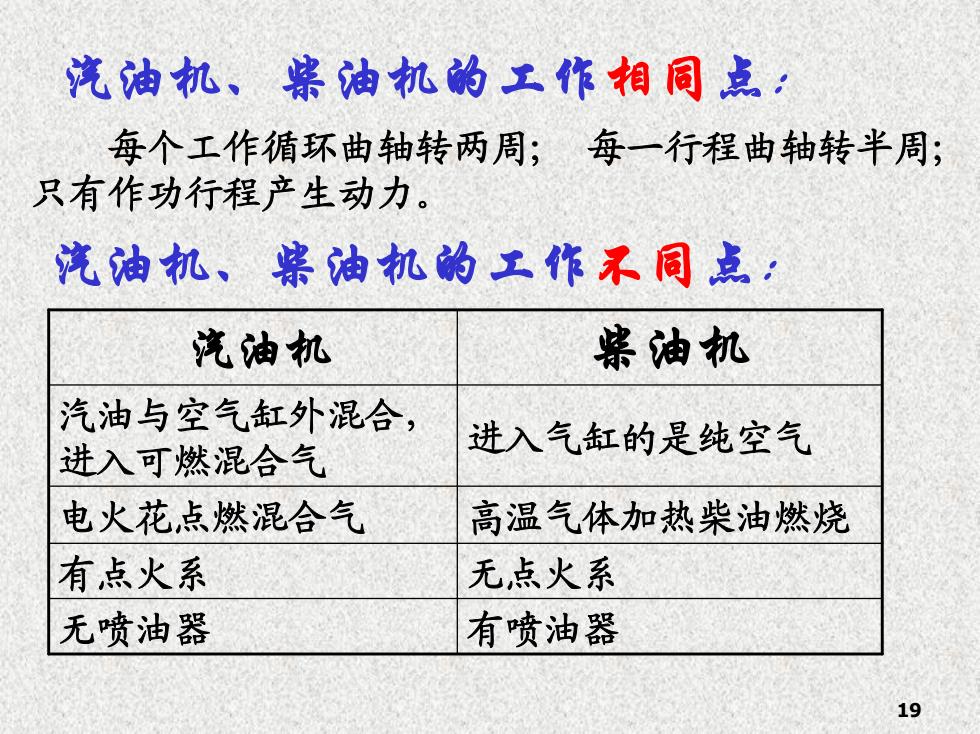

汽油机、柴油机的工作相同点：每个工作循环曲轴转两周；每一行程曲轴转半周：只有作功行程产生动力。汽油机、柴油机的工作不同点：柴油机汽油机汽油与空气缸外混合，进入气缸的是纯空气进入可燃混合气电火花点燃混合气高温气体加热柴油燃烧有点火系无点火系无喷油器有喷油器19
19 汽油机、柴油机的工作相同点： 每个工作循环曲轴转两周; 每一行程曲轴转半周; 只有作功行程产生动力。 无喷油器 有喷油器 有点火系 无点火系 电火花点燃混合气 高温气体加热柴油燃烧 进入气缸的是纯空气 汽油与空气缸外混合， 进入可燃混合气 汽油机 柴油机 汽油机、柴油机的工作不同点：

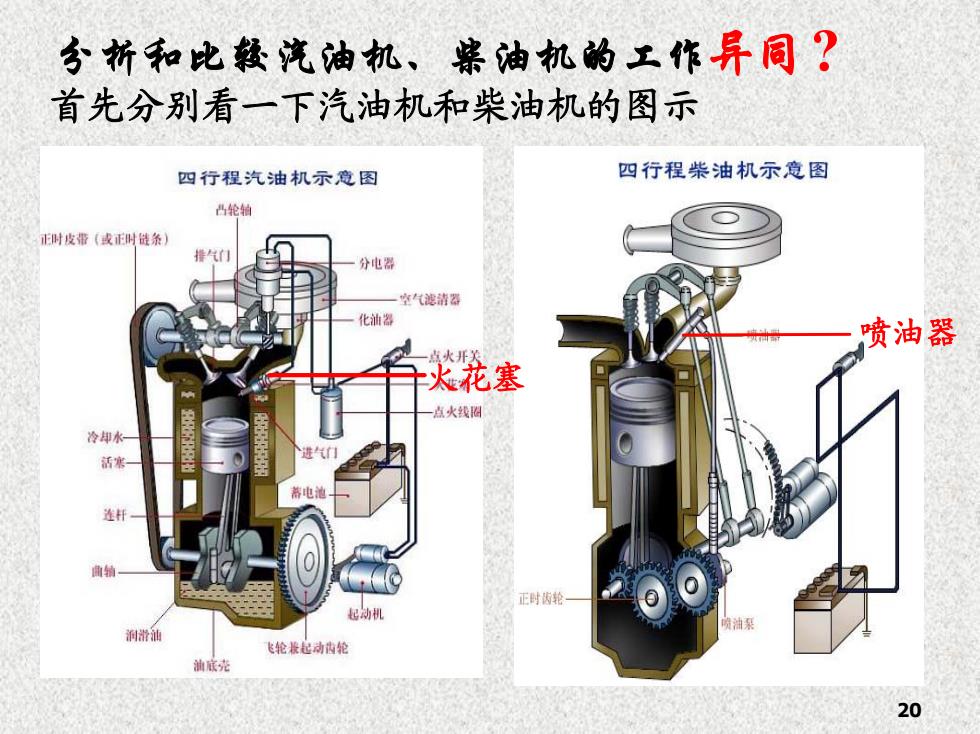

分析和比较汽油机、柴油机的工作异同?首先分别看一下汽油机和柴油机的图示四行程柴油机示意图四行程汽油机示意图营轮轴正时皮带（或正时佳条）5排气门分电器空气滤清器化油器喷油器大开关火花塞点火线圈冷排水进气门活寒落电池连轩面输M正时齿轮起动机喷油菜润滑浦飞轮卷起动出轮油麻壳20
20 分析和比较汽油机、柴油机的工作异同 ? 首先分别看一下汽油机和柴油机的图示 火花塞 喷油器
