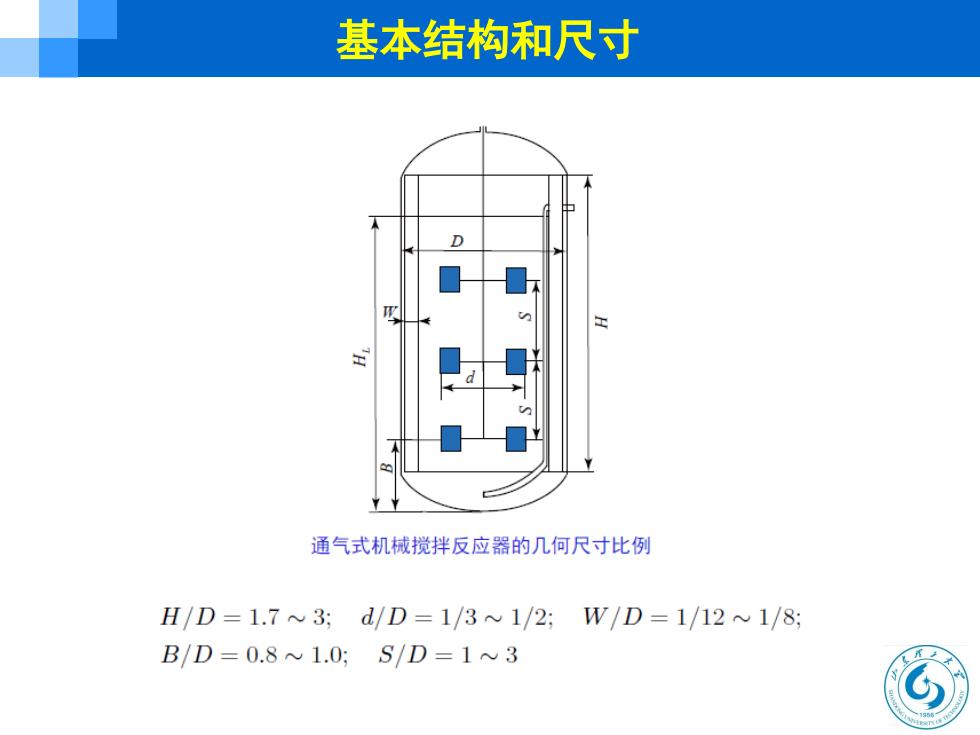

基本结构和尺寸工通气式机械搅拌反应器的几何尺寸比例H/D=1.7~3:d/D=1/3~1/2;W/D=1/12~1/8:BD=0.8~1.0;S/D=1~3
基本结构和尺寸

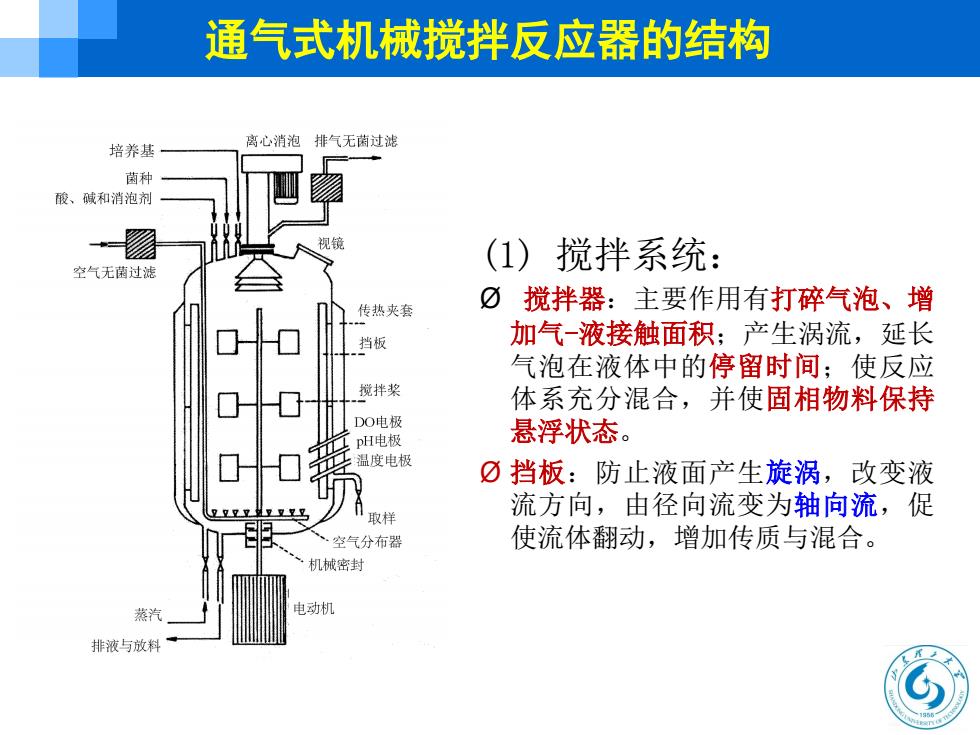

通气式机械搅拌反应器的结构离心消泡排气无菌过滤培养基菌种酸、碱和消泡剂视镜(1）搅拌系统：空气无菌过滤Q搅拌器：主要作用有打碎气泡、增传热夹套加气-液接触面积：产生涡流，延长口挡板气泡在液体中的停留时间：使反应搅拌桨体系充分混合，并使固相物料保持口DO电极悬浮状态。pH电极温度电极口7①挡板：防止液面产生旋涡，改变液流方向，由径向流变为轴向流，促取样使流体翻动，增加传质与混合。空气分布器机械密封电动机蒸汽排液与放料
(1) 搅拌系统： Ø 搅拌器：主要作用有打碎气泡、增 加气-液接触面积；产生涡流，延长 气泡在液体中的停留时间；使反应 体系充分混合，并使固相物料保持 悬浮状态。 Ø 挡板：防止液面产生旋涡，改变液 流方向，由径向流变为轴向流，促 使流体翻动，增加传质与混合。 通气式机械搅拌反应器的结构

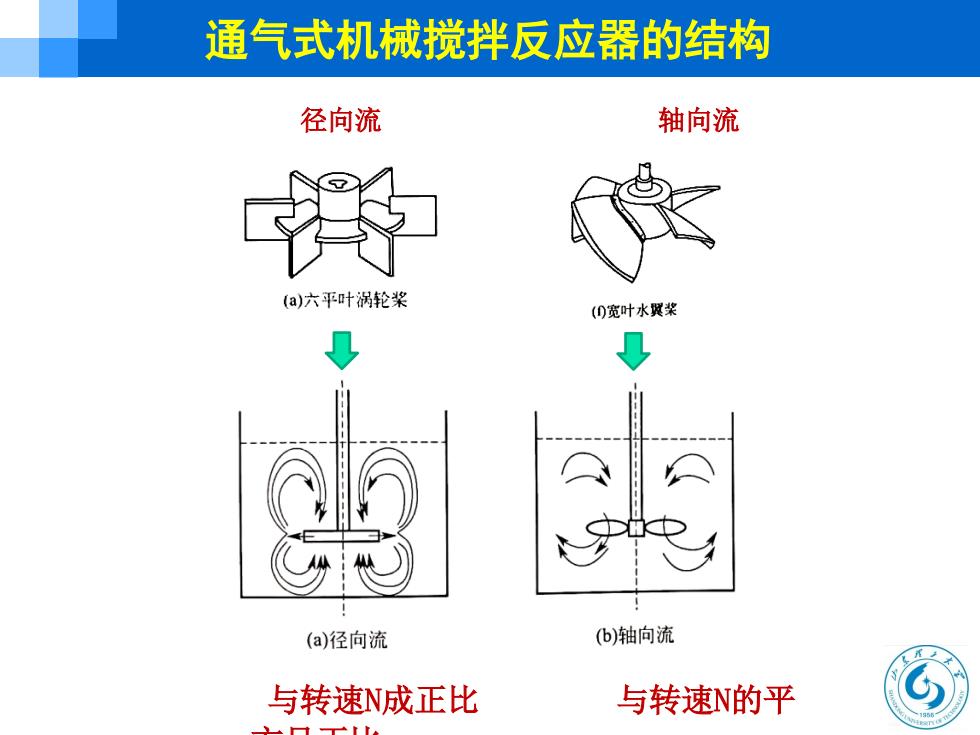

通气式机械搅拌反应器的结构径向流轴向流(a)六平叶涡轮浆()宽叶水翼浆(b)轴向流(a)径向流与转速N的平与转速N成正比
与转速N成正比与转速N的平 方呈正比 通气式机械搅拌反应器的结构 径向流轴向流

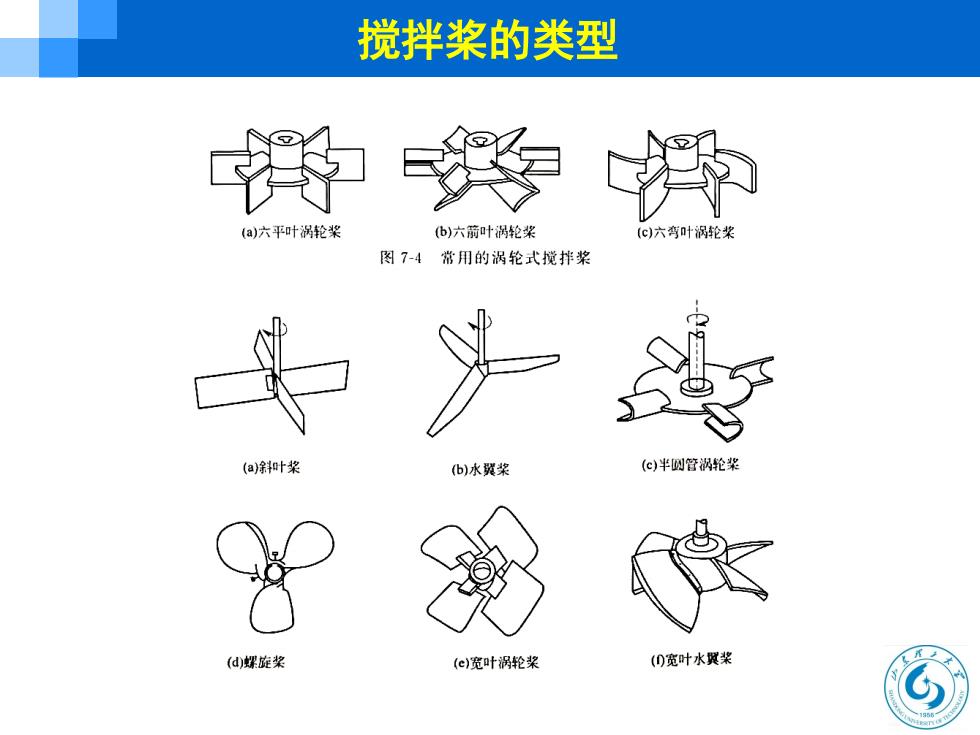

搅拌桨的类型(a)六平叶涡轮浆(b)六箭叶涡轮桨(c)六弯叶涡轮桨图7-4常用的涡轮式搅拌浆(c)半圆管涡轮浆(a)余叶浆(b)水翼浆（)宽叶水翼浆(d)螺旋桨(e)宽叶涡轮桨
搅拌桨的类型

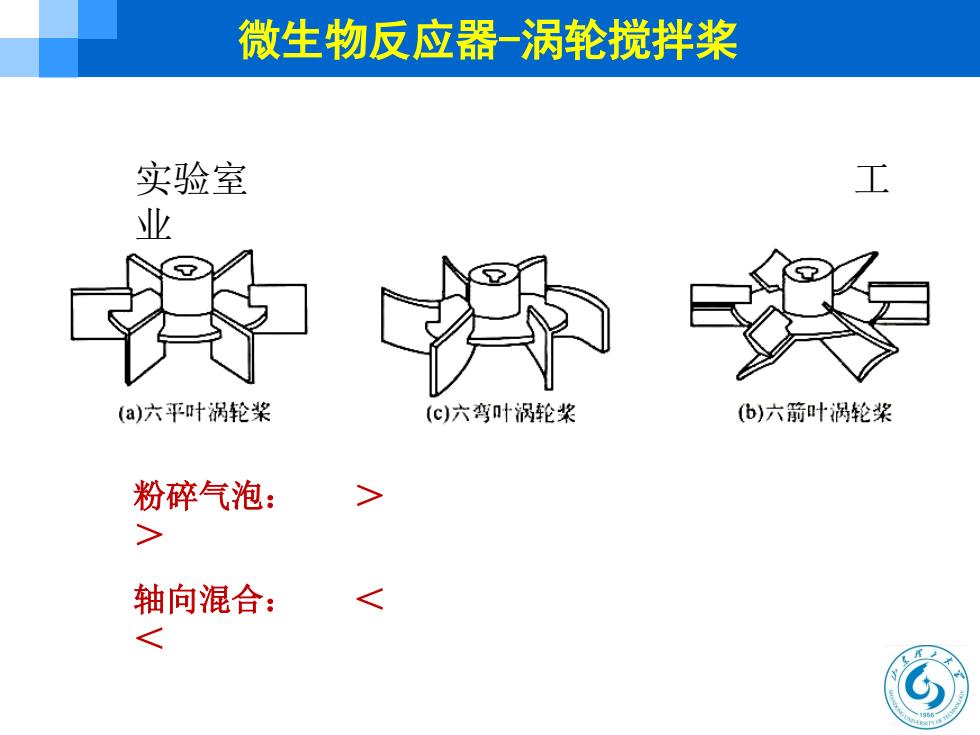

微生物反应器-涡轮搅拌浆实验室工业(a）六平叶涡轮桨(c)六弯叶涡轮浆(b）六箭叶涡轮桨粉碎气泡：轴向混合：
微生物反应器-涡轮搅拌桨 粉碎气泡：＞ ＞ 轴向混合：＜ ＜ 实验室工 业
