工程用变压器油的击穿有如下特点：在均匀电场中，当工频电压升高到某值时油中可能出现一个火花放电，但旋即消失（即这个火花未引起油间隙击穿），油又恢复其电气强度：电压再增，油中又可能出现火花，但可能又旋即消失；这样反复多次，最后才会发生稳定的击穿。上述自恢复性现象是因小桥引起火花放电后，由于纤维被烧掉、水滴汽化、油扰动以及油具有一定的灭弧能力等原因而使杂质小桥遭到破坏。造成火花放电熄灭
◼ 工程用变压器油的击穿有如下特点： ✓ 在均匀电场中，当工频电压升高到某值时油中可能出现一个火花放电， 但旋即消失（即这个火花未引起油间隙击穿），油又恢复其电气强度； ✓ 电压再增，油中又可能出现火花，但可能又旋即消失； ✓ 这样反复多次，最后才会发生稳定的击穿。 ◼ 上述自恢复性现象是因小桥引起火花放电后，由于纤维被烧掉、水滴汽 化、油扰动以及油具有一定的灭弧能力等原因而使杂质小桥遭到破坏， 造成火花放电熄灭

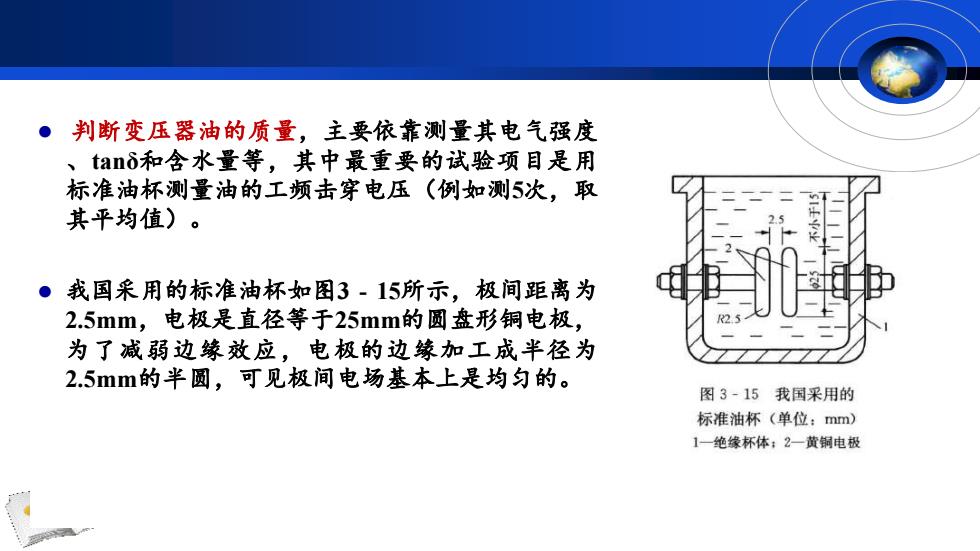

判断变压器油的质量，主要依靠测量其电气强度、tano和含水量等，其中最重要的试验项目是用标准油杯测量油的工频击穿电压（例如测5次，取其平均值）。市我国采用的标准油杯如图3－15所示，极间距离为2.5mm，电极是直径等于25mm的圆盘形铜电极，R为了减弱边缘效应，电极的边缘加工成半径为2.5mm的半圆，可见极间电场基本上是均匀的。图3-15我国采用的标准油杯（单位：mm）1一绝缘杯体：2一黄铜电极
⚫ 判断变压器油的质量，主要依靠测量其电气强度 、tanδ和含水量等，其中最重要的试验项目是用 标准油杯测量油的工频击穿电压（例如测5次，取 其平均值）。 ⚫ 我国采用的标准油杯如图3 - 15所示，极间距离为 2.5mm，电极是直径等于25mm的圆盘形铜电极， 为了减弱边缘效应，电极的边缘加工成半径为 2.5mm的半圆，可见极间电场基本上是均匀的

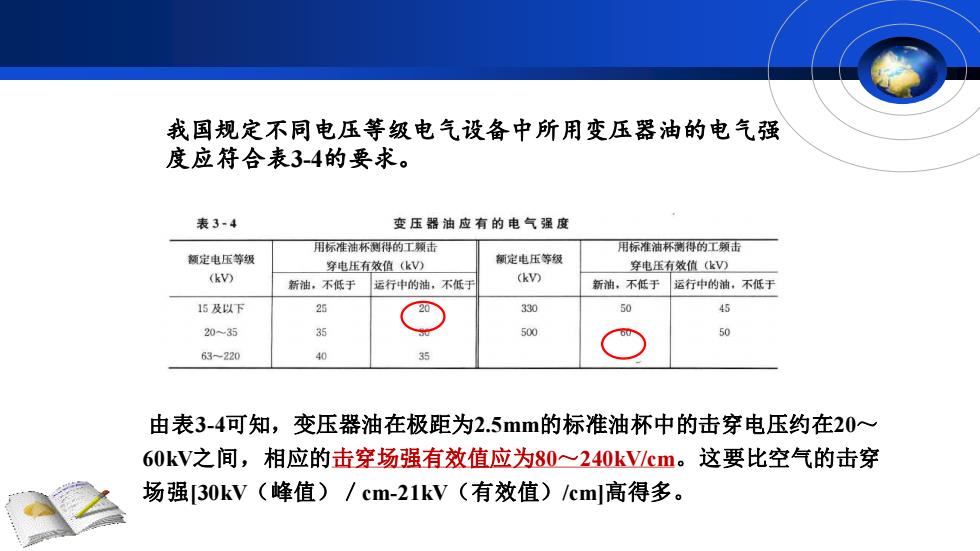

我国规定不同电压等级电气设备中所用变压器油的电气强度应符合表3-4的要求。表3-4变压器油应有的电气强度用标准油杯测得的工题击用标准油杯测得的工频击额定电压等级额定电压等级穿电压有效值（kV)穿电压有效值（kV)(kV)(kV)运行中的油，不低于新油，不低于新油，不低于运行中的油，不低于25453305015及以下355020~355004063~22035由表3-4可知，变压器油在极距为2.5mm的标准油杯中的击穿电压约在20~60kV之间，相应的击穿场强有效值应为80～240kV/cm。这要比空气的击穿场强[30kV（峰值）/cm-21kV（有效值）/cml高得多
我国规定不同电压等级电气设备中所用变压器油的电气强 度应符合表3-4的要求。 由表3-4可知，变压器油在极距为2.5mm的标准油杯中的击穿电压约在20～ 60kV之间，相应的击穿场强有效值应为80～240kV/cm。这要比空气的击穿 场强[30kV（峰值）／cm-21kV（有效值）/cm]高得多

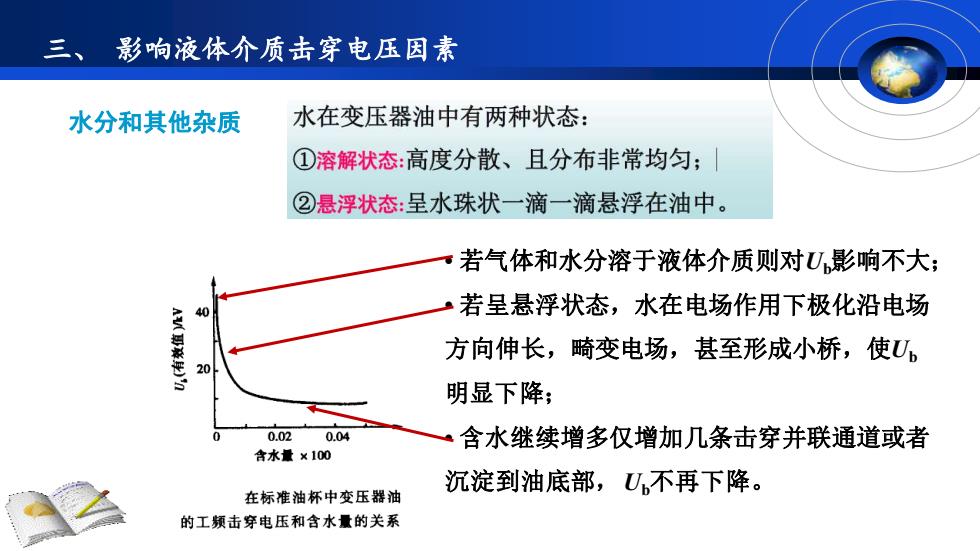

影响液体介质击穿电压因素一水在变压器油中有两种状态：水分和其他杂质①溶解状态：高度分散、且分布非常均匀；②悬浮状态：呈水珠状一滴一滴悬浮在油中若气体和水分溶于液体介质则对U.影响不大：若呈悬浮状态，水在电场作用下极化沿电场40方向伸长，畸变电场，甚至形成小桥，使U，20明显下降；0.02含水继续增多仅增加几条击穿并联通道或者0.04含水量×100沉淀到油底部，U.不再下降。在标准油杯中变压器油的工频击穿电压和含水量的关系
三、 影响液体介质击穿电压因素 水分和其他杂质 • 若气体和水分溶于液体介质则对Ub影响不大； • 若呈悬浮状态，水在电场作用下极化沿电场 方向伸长，畸变电场，甚至形成小桥，使Ub 明显下降； • 含水继续增多仅增加几条击穿并联通道或者 沉淀到油底部，Ub不再下降

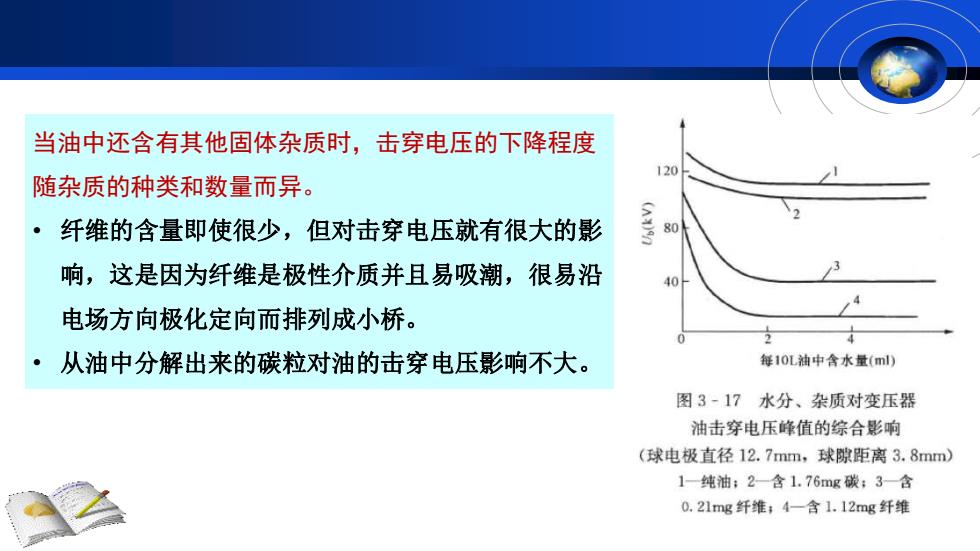

当油中还含有其他固体杂质时，击穿电压的下降程度120随杂质的种类和数量而异(AX80纤维的含量即使很少，但对击穿电压就有很大的影响，这是因为纤维是极性介质并且易吸潮，很易沿40电场方向极化定向而排列成小桥。每10L油中含水量（ml）从油中分解出来的碳粒对油的击穿电压影响不大图3-17水分、杂质对变压器油击穿电压峰值的综合影响（球电极直径12.7mm，球隙距离3.8mm）1纯油；2含1.76mg碳；3-含0.21mg纤维；4一含1.12mg纤维
当油中还含有其他固体杂质时，击穿电压的下降程度 随杂质的种类和数量而异。 • 纤维的含量即使很少，但对击穿电压就有很大的影 响，这是因为纤维是极性介质并且易吸潮，很易沿 电场方向极化定向而排列成小桥。 • 从油中分解出来的碳粒对油的击穿电压影响不大
