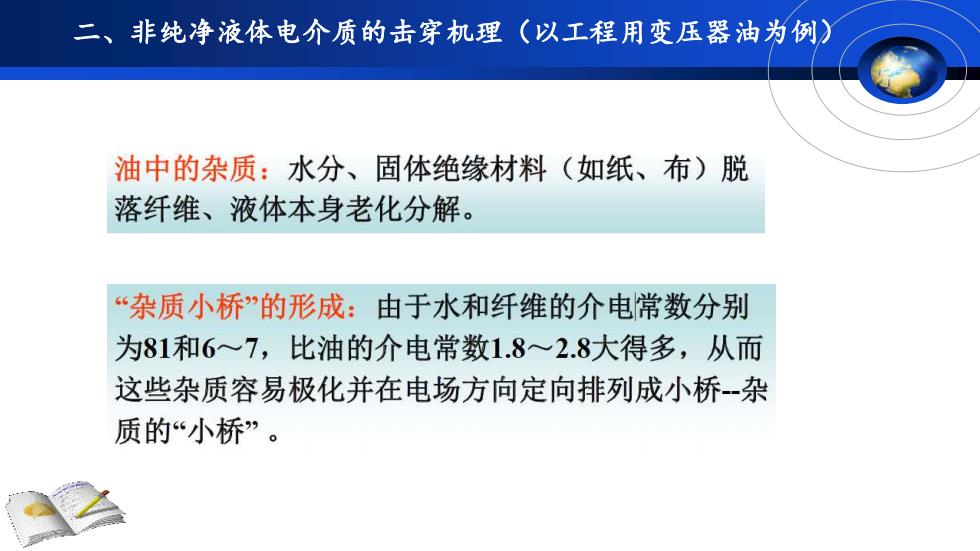

二、非纯净液体电介质的击穿机理（以工程用变压器油为例）油中的杂质：水分、固体绝缘材料（如纸、布）脱落纤维、液体本身老化分解。“杂质小桥”的形成：由于水和纤维的介电常数分别为81和6～7，比油的介电常数1.8～2.8大得多，从而这些杂质容易极化并在电场方向定向排列成小桥--杂质的“小桥
二、非纯净液体电介质的击穿机理（以工程用变压器油为例）

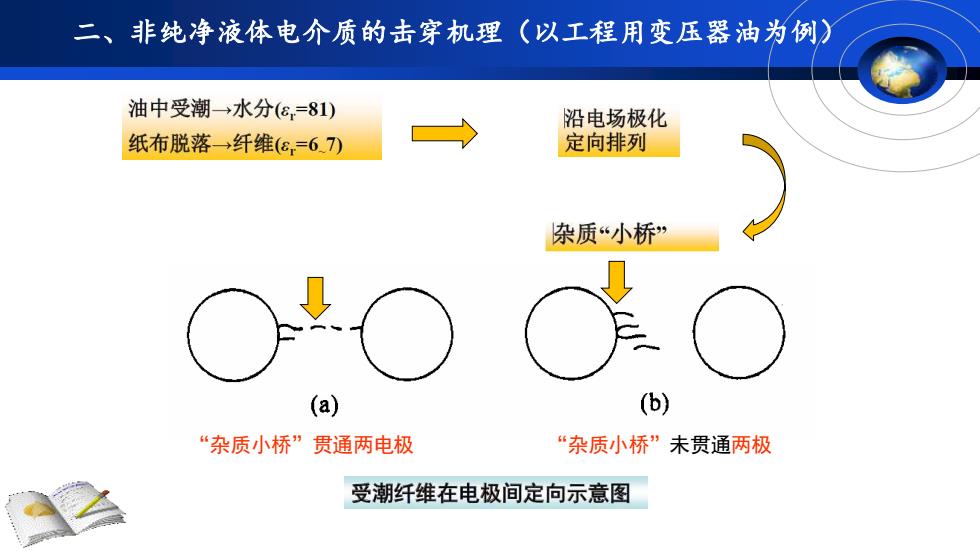

二、非纯净液体电介质的击穿机理（以工程用变压器油为例）油中受潮一水分（6,=81）沿电场极化定向排列纸布脱落一纤维（8=6.7)杂质“小桥”(b)(a)“杂质小桥”“杂质小桥”未贯通两极贯通两电极受潮纤维在电极间定向示意图
二、非纯净液体电介质的击穿机理（以工程用变压器油为例） “杂质小桥”贯通两电极 “杂质小桥”未贯通两极
(b)“杂质小桥”未贯通两电极（1）杂质小桥尚未接通电极时，则纤维等杂质与油串联，由于纤维的?大以及含水分纤维的电导大，使其端部油中电场强度显著增高并引起电离于是油分解出气体，气泡扩大，电离增强，这样下去必然会出现由气体小桥引起的击穿
“杂质小桥”未贯通两电极 （1）杂质小桥尚未接通电极时，则纤维等杂质与油串联，由于纤维的εr大 以及含水分纤维的电导大，使其端部油中电场强度显著增高并引起电离， 于是油分解出气体，气泡扩大，电离增强，这样下去必然会出现由气体小 桥引起的击穿
（a）“杂质小桥”贯通两电极（2）如果杂质小桥接通电极，因小桥的电导大而导致泄漏电流增大发热会促使汽化；气泡扩大，发展下去会出现气体小桥，气泡小桥贯穿，使油隙发生击穿
“杂质小桥”贯通两电极 （2）如果杂质小桥接通电极，因小桥的电导大而导致泄漏电流增大， 发热会促使汽化；气泡扩大，发展下去会出现气体小桥，气泡小桥贯 穿，使油隙发生击穿

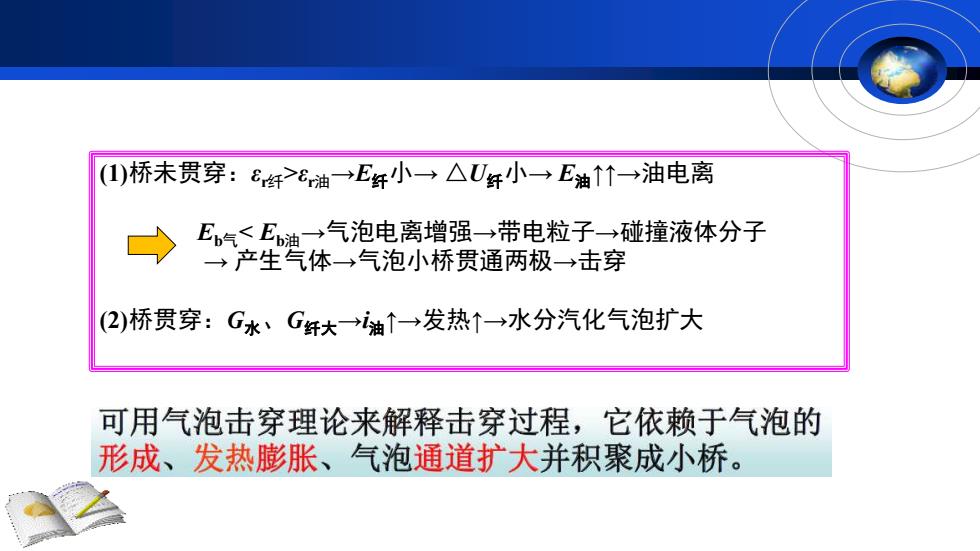

(1)桥未贯穿：&纤>&油→E纤小→△U纤小→E油1↑→油电离Ep气<Eb油一气泡电离增强→带电粒子→碰撞液体分子→产生气体一气泡小桥贯通两极一击穿(2)桥贯穿：G水、G纤大→油1→发热个→水分汽化气泡扩大可用气泡击穿理论来解释击穿过程，它依赖于气泡的形成、发热膨胀、气泡通道扩大并积聚成小桥
(1)桥未贯穿：εr纤>εr油→E纤小→ △U纤小→ E油↑↑→油电离 Eb气< Eb油→气泡电离增强→带电粒子→碰撞液体分子 → 产生气体→气泡小桥贯通两极→击穿 (2)桥贯穿：G水、G纤大→i油↑→发热↑→水分汽化气泡扩大
