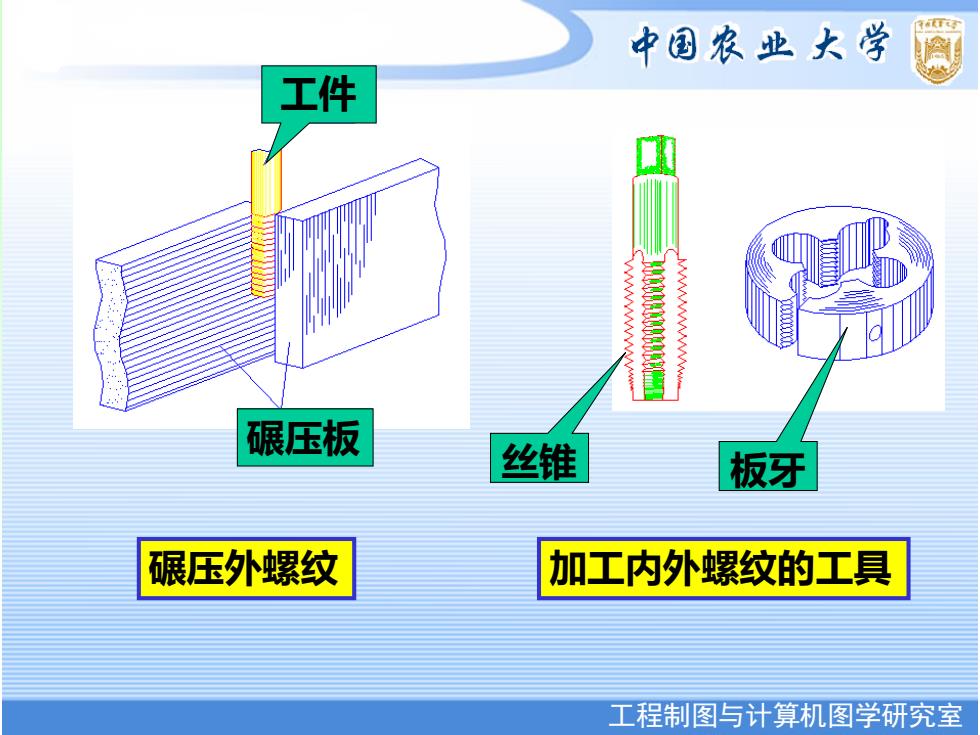

工程制图与计算机图学研究室 中国农业大学图形研究室 碾压外螺纹 工件 加工内外螺纹的工具 碾压板 丝锥 板牙

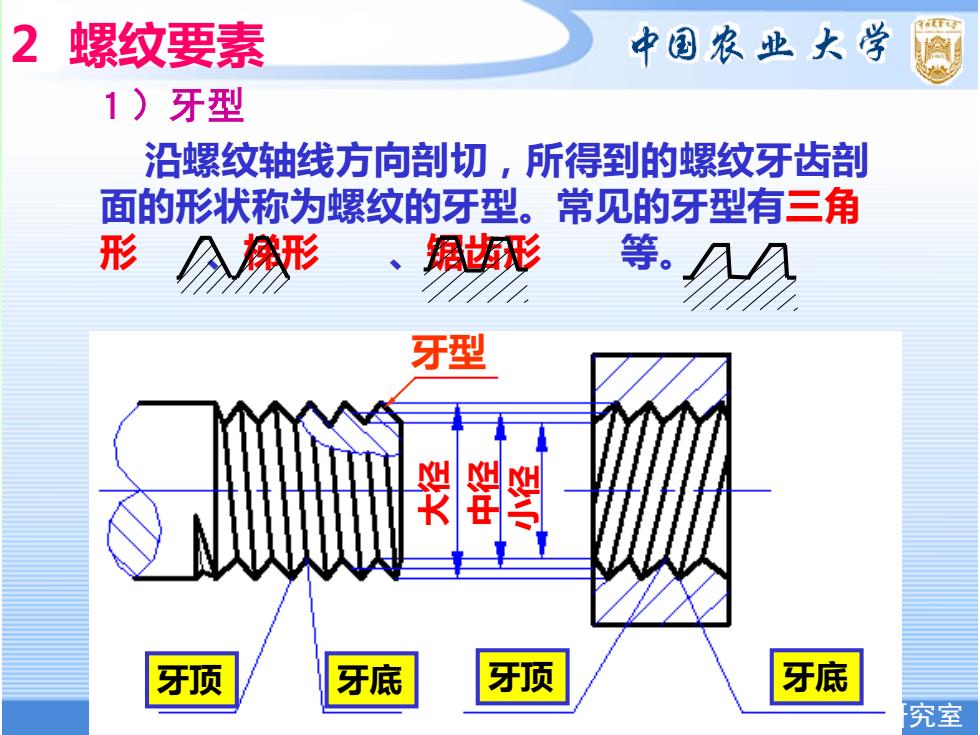

2螺纹要素 中国农业大学 1)牙型 沿螺纹轴线方向剖切，所得到的螺纹牙齿剖 面的形状称为螺纹的牙型。常见的牙型有三角 形形 、氟形 等。☑ 牙型 牙顶 牙底 牙顶 牙底 究室
工程制图与计算机图学研究室 中国农业大学图形研究室 牙顶 牙底 牙顶 牙底 大径中径小径 2 螺纹要素 １）牙型 牙型 沿螺纹轴线方向剖切，所得到的螺纹牙齿剖 面的形状称为螺纹的牙型。常见的牙型有三角 形 、梯形 、锯齿形 等

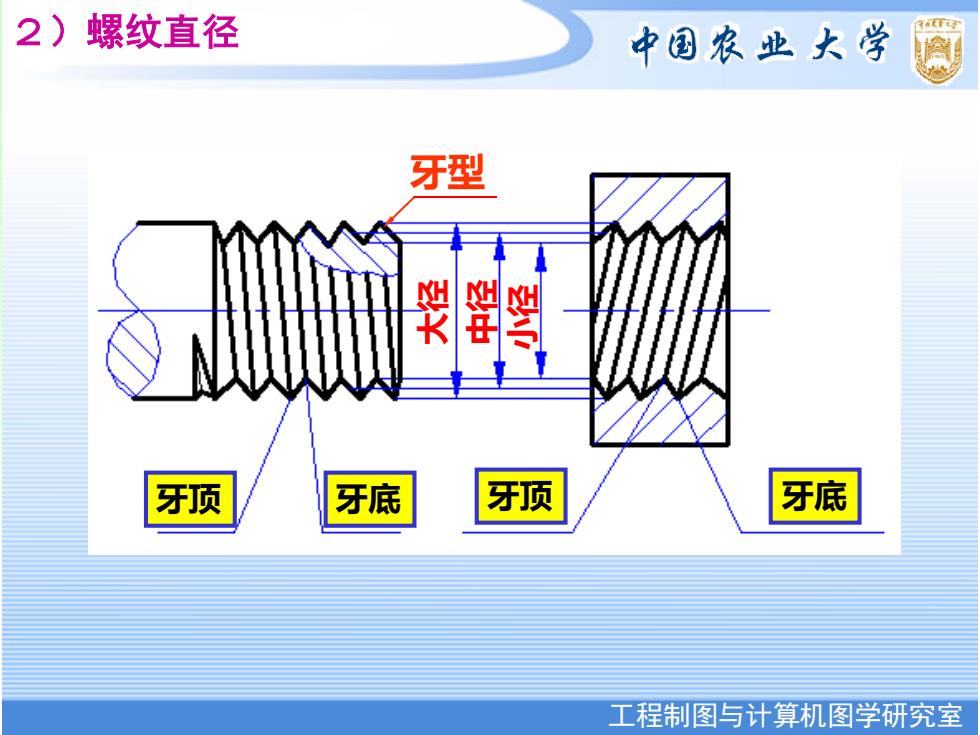

2)螺纹直径 中国农业大学 牙型 裂罂 牙顶 牙底 牙顶 牙底 工程制图与计算机图学研究室
工程制图与计算机图学研究室 中国农业大学图形研究室 牙顶 牙底 牙顶 牙底 大径中径小径 ２）螺纹直径 牙型

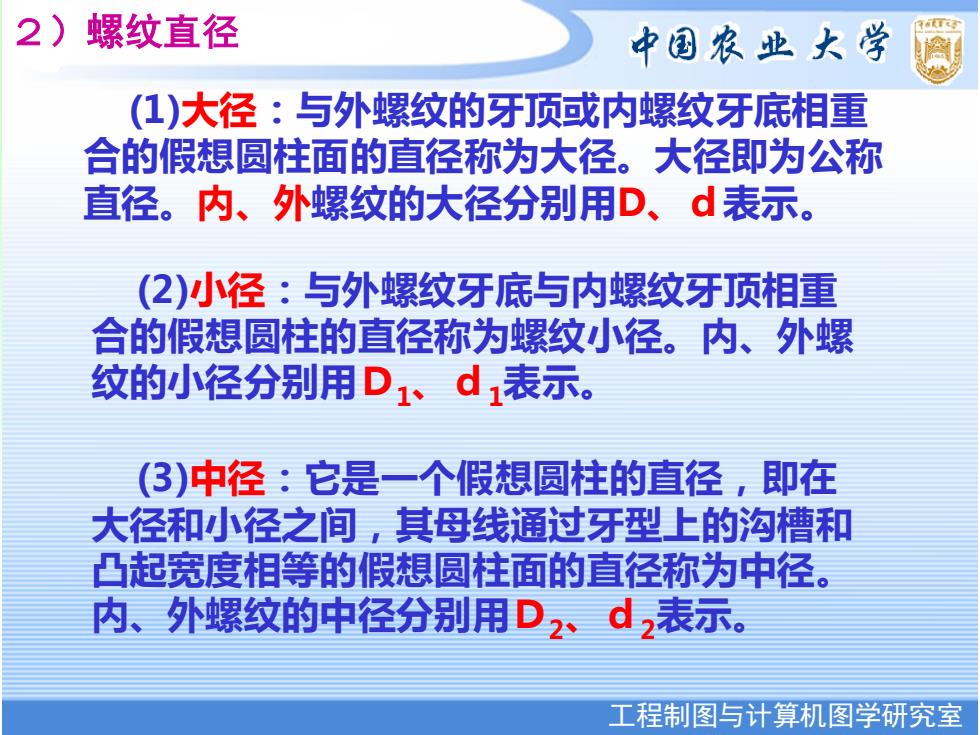

2) 螺纹直径 中国农业大学 (1)大径：与外螺纹的牙顶或内螺纹牙底相重 合的假想圆柱面的直径称为大径。大径即为公称 直径。内、外螺纹的大径分别用D、d表示。 (2)小径：与外螺纹牙底与内螺纹牙顶相重 合的假想圆柱的直径称为螺纹小径。内、外螺 纹的小径分别用D1、d表示。 3)中径：它是一个假想圆柱的直径，即在 大径和小径之间，其母线通过牙型上的沟槽和 凸起宽度相等的假想圆柱面的直径称为中径。 内、外螺纹的中径分别用D2、d2表示。 工程制图与计算机图学研究室
工程制图与计算机图学研究室 中国农业大学图形研究室 (1)大径：与外螺纹的牙顶或内螺纹牙底相重 合的假想圆柱面的直径称为大径。大径即为公称 直径。内、外螺纹的大径分别用D、ｄ表示。 (2)小径：与外螺纹牙底与内螺纹牙顶相重 合的假想圆柱的直径称为螺纹小径。内、外螺 纹的小径分别用Ｄ1、ｄ1表示。 (3)中径：它是一个假想圆柱的直径，即在 大径和小径之间，其母线通过牙型上的沟槽和 凸起宽度相等的假想圆柱面的直径称为中径。 内、外螺纹的中径分别用Ｄ2、ｄ2表示。 ２）螺纹直径

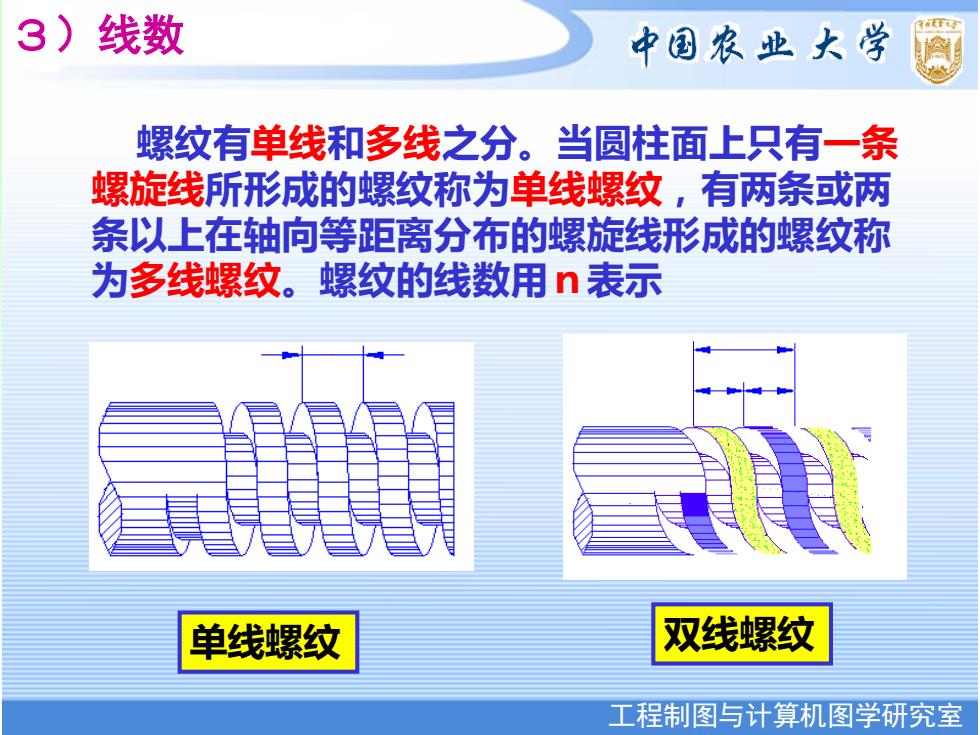

3)线数 中国农业大学 螺纹有单线和多线之分。当圆柱面上只有一条 螺旋线所形成的螺纹称为单线螺纹，有两条或两 条以上在轴向等距离分布的螺旋线形成的螺纹称 为多线螺纹。螺纹的线数用n表示 单线螺纹 双线螺纹 工程制图与计算机图学研究室
工程制图与计算机图学研究室 中国农业大学图形研究室 ３）线数 螺纹有单线和多线之分。当圆柱面上只有一条 螺旋线所形成的螺纹称为单线螺纹，有两条或两 条以上在轴向等距离分布的螺旋线形成的螺纹称 为多线螺纹。螺纹的线数用ｎ表示 单线螺纹 双线螺纹
