化京充通大警 远程与继续教育学院 School Of Distance Leaming And Continuing Education Beijing Jaotong University 第五章 推峰机车速度控制系统 主讲教师：杨润广
第五章 推峰机车速度控制系统 主讲教师：杨润广
第二节驼峰推峰机车无线遥控系统 本节讲授的主要内容： 1.TY5型驼峰推机车无线遥控系统的功能 2.TY5型驼峰推机车无线遥控系统的组成 3.TY5型驼峰推机车无线遥控系统的工作原理 等
第二节 驼峰推峰机车无线遥控系统 本节讲授的主要内容： 1. TY5型驼峰推机车无线遥控系统的功能 2. TY5型驼峰推机车无线遥控系统的组成 3. TY5型驼峰推机车无线遥控系统的工作原理 等

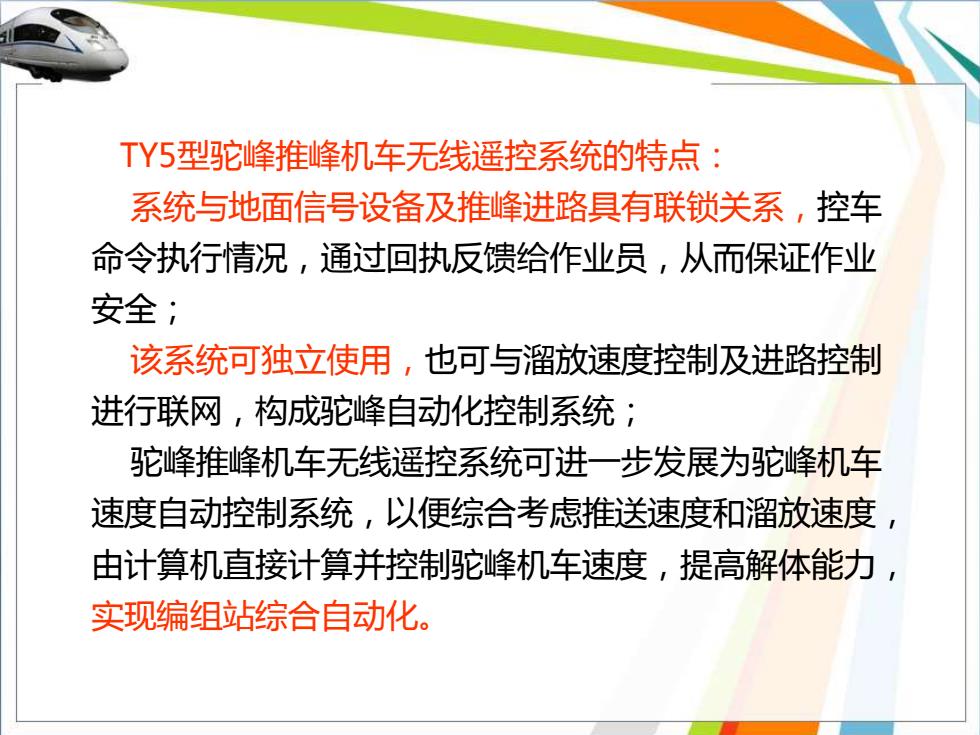

TY5型驼峰推峰机车无线遥控系统的特点： 系统与地面信号设备及推峰进路具有联锁关系，控车 命令执行情况，通过回执反馈给作业员，从而保证作业 安全； 该系统可独立使用，也可与溜放速度控制及进路控制 进行联网，构成驼峰自动化控制系统； 驼峰推峰机车无线遥控系统可进一步发展为驼峰机车 速度自动控制系统，以便综合考虑推送速度和溜放速度， 由计算机直接计算并控制驼峰机车速度，提高解体能力， 实现编组站综合自动化
TY5型驼峰推峰机车无线遥控系统的特点： 系统与地面信号设备及推峰进路具有联锁关系，控车 命令执行情况，通过回执反馈给作业员，从而保证作业 安全； 该系统可独立使用，也可与溜放速度控制及进路控制 进行联网，构成驼峰自动化控制系统； 驼峰推峰机车无线遥控系统可进一步发展为驼峰机车 速度自动控制系统，以便综合考虑推送速度和溜放速度， 由计算机直接计算并控制驼峰机车速度，提高解体能力， 实现编组站综合自动化
系统功能(TY5型) 驼峰推峰机车无线遥控系统应用在驼峰编组站对推峰 机车实行推送速度控制。 其工作范围是从推峰机车与到达场即将进行解体作业 的车列连挂之后开始，直到列车解体完毕为止的整个推送 作业过程。 1.系统与到达场及调车场的信号联锁，保证遥控命令的发 送及接收与驼峰信号机及驼峰辅助信号机相符合。 2.驼峰值班员可以通过控制台的控制按扭同时发送遥控控 制命令及开放驼峰信号
一、系统功能(TY5型) 驼峰推峰机车无线遥控系统应用在驼峰编组站对推峰 机车实行推送速度控制。 其工作范围是从推峰机车与到达场即将进行解体作业 的车列连挂之后开始，直到列车解体完毕为止的整个推送 作业过程。 1．系统与到达场及调车场的信号联锁，保证遥控命令的发 送及接收与驼峰信号机及驼峰辅助信号机相符合。 2 . 驼峰值班员可以通过控制台的控制按扭同时发送遥控控 制命令及开放驼峰信号

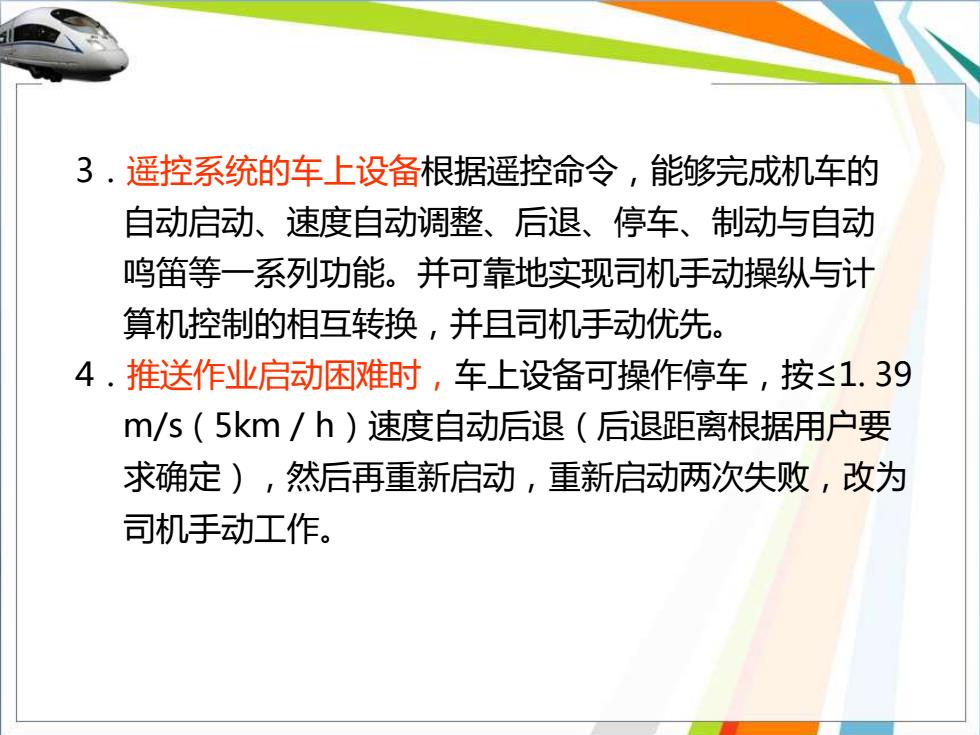

3.遥控系统的车上设备根据遥控命令，能够完成机车的 自动启动、速度自动调整、后退、停车、制动与自动 鸣笛等一系列功能。并可靠地实现司机手动操纵与计 算机控制的相互转换，并且司机手动优先。 4.推送作业启动困难时，车上设备可操作停车，按≤1.39 m/s（5km/h)速度自动后退（后退距离根据用户要 求确定)，然后再重新启动，重新启动两次失败，改为 司机手动工作
3．遥控系统的车上设备根据遥控命令，能够完成机车的 自动启动、速度自动调整、后退、停车、制动与自动 鸣笛等一系列功能。并可靠地实现司机手动操纵与计 算机控制的相互转换，并且司机手动优先。 4．推送作业启动困难时，车上设备可操作停车，按≤1. 39 m/s ( 5km / h）速度自动后退（后退距离根据用户要 求确定），然后再重新启动，重新启动两次失败，改为 司机手动工作
