北亲充通大￥ 远程与继续教育学院 School Of Distance Learning And Continuing Education Beijing Jaotong University 第#章 驼峰溜放进路控制信号 主讲教师：杨润广
第三章 驼峰溜放进路控制信号 主讲教师：杨润广
第一节 驼峰溜放进路控制系统概述 (第二讲)
第一节 驼峰溜放进路控制系统概述 （ 第二讲 ）
三、溜放进路自动控制原理 流放进路控制系统按照进路电码的组成及储存方式 的不同，通常分为道岔储存式和进路储存式两大类。 1.道岔进路储存式溜放进路控制 道岔存储式溜放进路控制系统是以道岔为基点设置 道岔储存器，将进路控制命令转换成对进路上各道岔的 控制命令，并将其存储在对应各道岔所设的道岔储存器 中。 道岔储存器设有若干储存单元，每个储存单元一般 可以储存一个道岔控制代码，储存器的容量由储存单元 的数量决定
流放进路控制系统按照进路电码的组成及储存方式 的不同，通常分为道岔储存式和进路储存式两大类。 1. 道岔进路储存式溜放进路控制 道岔存储式溜放进路控制系统是以道岔为基点设置 道岔储存器，将进路控制命令转换成对进路上各道岔的 控制命令，并将其存储在对应各道岔所设的道岔储存器 中。 道岔储存器设有若干储存单元，每个储存单元一般 可以储存一个道岔控制代码，储存器的容量由储存单元 的数量决定。 三、溜放进路自动控制原理

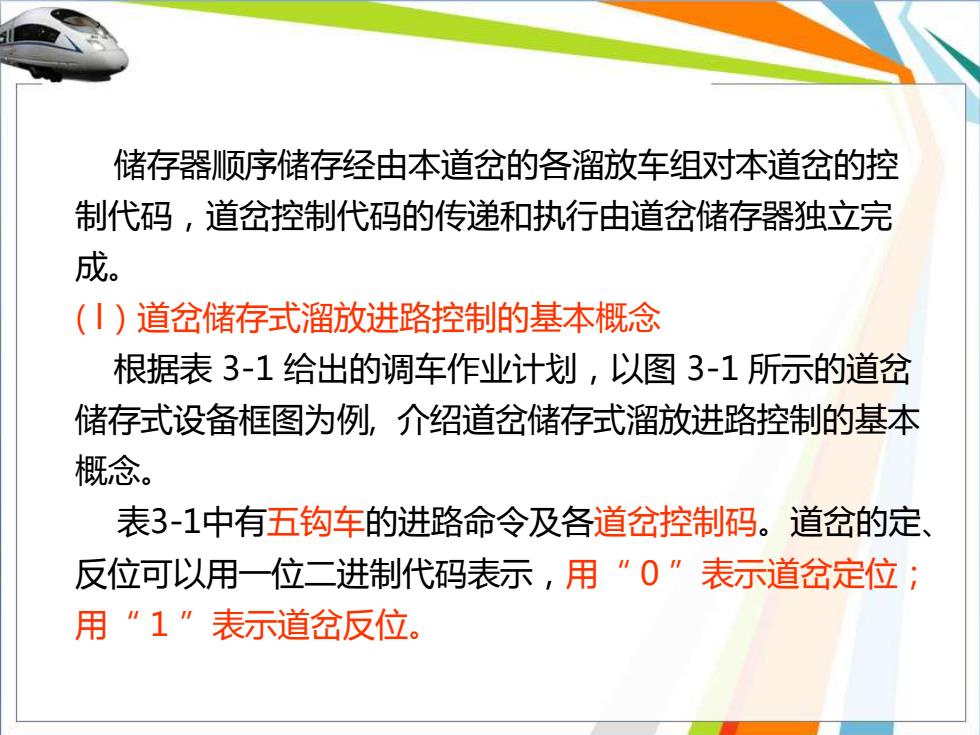

储存器顺序储存经由本道岔的各溜放车组对本道岔的控 制代码，道岔控制代码的传递和执行由道岔储存器独立完 成。 (丨)道岔储存式溜放进路控制的基本概念 根据表3-1给出的调车作业计划，以图3-1所示的道岔 储存式设备框图为例，介绍道岔储存式溜放进路控制的基本 概念。 表3-1中有五钩车的进路命令及各道岔控制码。道岔的定、 反位可以用一位二进制代码表示，用”0”表示道岔定位； 用“1”表示道岔反位
储存器顺序储存经由本道岔的各溜放车组对本道岔的控 制代码，道岔控制代码的传递和执行由道岔储存器独立完 成。 ( l）道岔储存式溜放进路控制的基本概念 根据表 3-1 给出的调车作业计划，以图 3-1 所示的道岔 储存式设备框图为例, 介绍道岔储存式溜放进路控制的基本 概念。 表3-1中有五钩车的进路命令及各道岔控制码。道岔的定、 反位可以用一位二进制代码表示，用“ 0 ”表示道岔定位； 用“ 1 ”表示道岔反位

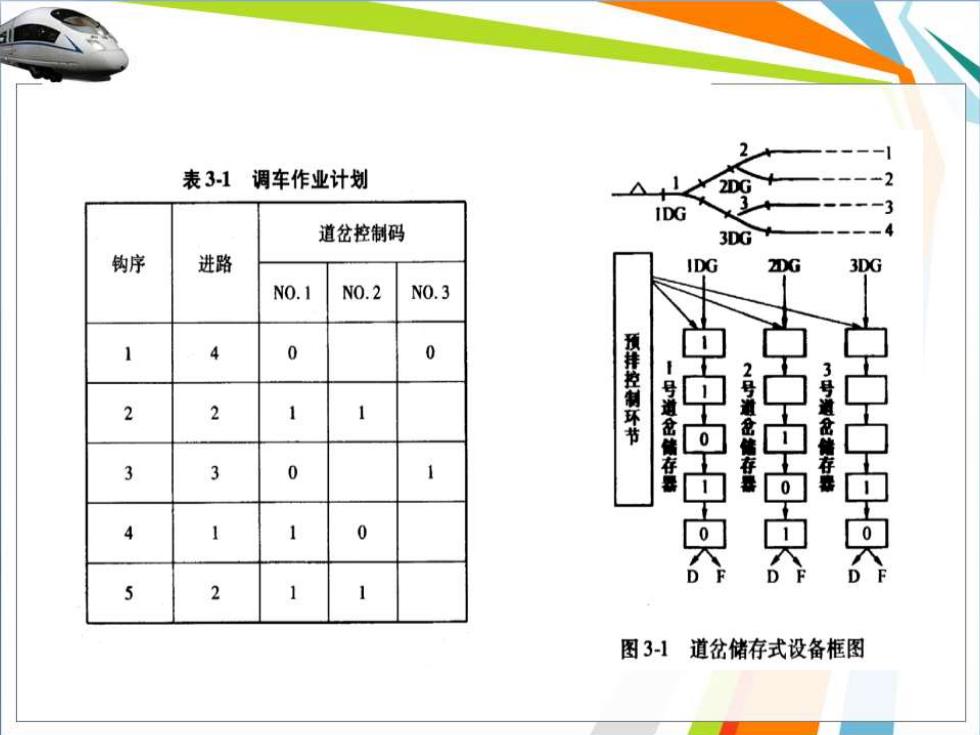

表31调车作业计划 IDG 道岔控制码 3DG 钩序 进路 2DG N0.1 N0.2 N0.3 1 0 0 2 2 预排控制环节 中中中中 2号道岔 3号岔储存器 3 3 0 0 5 2 图31道岔储存式设备框图
