北亲克通大睾 远程与继续教育学院 School Of Distance Learning And Continuing Education Beijing Jiaotong University 第六章 驼峰过程控制系统 主讲教师：杨润广
第六章 驼峰过程控制系统 主讲教师：杨润广
第六章 驼峰过程控制系统 本章教授的主要内容： 第一节TW-2型组态式驼峰过程控制系统 第二节TBZKⅡ型驼峰过程控制系统
第六章 驼峰过程控制系统 本章教授的主要内容： 第一节 TW-2型组态式驼峰过程控制系统 第二节 TBZKⅡ型驼峰过程控制系统
第一节TW-2型组态式驼峰过程控制系统 驼峰计算机过程控制系统即驼峰自动化控制系统。 TW组态式驼峰自动控制系统是用于驼峰进路及调速自 动控制的控制装置，由控制微机、雷达、测长、减速器、转 撤机、信号机、轨道电路、操作工作站及报警打印机等环节 组成。 其控制模块（包括硬、软件）可按需配置和组合，适合 不同站场规模、不同功能选择与取舍的场合。 系统的功能模块包括：驼峰头部联锁、溜放进路自动控 制、一二部位减速器间隔自动控制、三部位减速器目的自动 控制、股道空闲长度测量、可控顶自动控制、平面单钩溜放。 它实现以自动、半自动、手动相结合的控制模式
第一节 TW-2型组态式驼峰过程控制系统 驼峰计算机过程控制系统即驼峰自动化控制系统。 TW组态式驼峰自动控制系统是用于驼峰进路及调速自 动控制的控制装置，由控制微机、雷达、测长、减速器、转 辙机、信号机、轨道电路、操作工作站及报警打印机等环节 组成。 其控制模块（包括硬、软件）可按需配置和组合，适合 不同站场规模、不同功能选择与取舍的场合。 系统的功能模块包括：驼峰头部联锁、溜放进路自动控 制、一二部位减速器间隔自动控制、三部位减速器目的自动 控制、股道空闲长度测量、可控顶自动控制、平面单钩溜放。 它实现以自动、半自动、手动相结合的控制模式

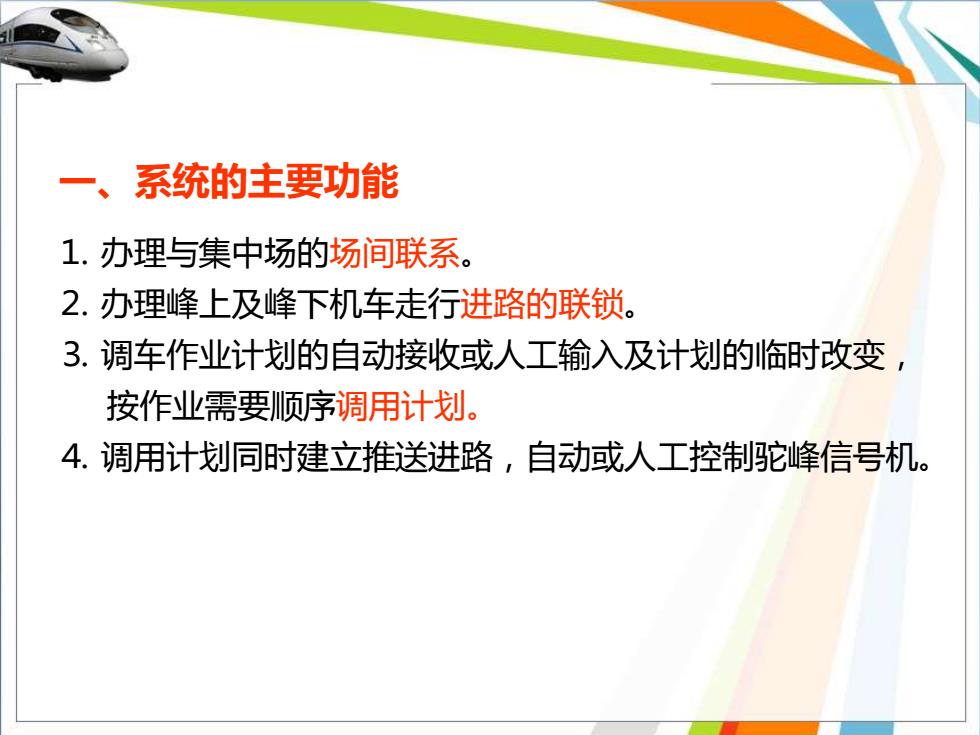

一、系统的主要功能 1.办理与集中场的场间联系。 2.办理峰上及峰下机车走行进路的联锁。 3.调车作业计划的自动接收或人工输入及计划的临时改变， 按作业需要顺序调用计划。 4.调用计划同时建立推送进路，自动或人工控制驼峰信号机
⒈ 办理与集中场的场间联系。 ⒉ 办理峰上及峰下机车走行进路的联锁。 ⒊ 调车作业计划的自动接收或人工输入及计划的临时改变， 按作业需要顺序调用计划。 ⒋ 调用计划同时建立推送进路，自动或人工控制驼峰信号机。 一、系统的主要功能
5.自动按计划执行下列性质的钩作业： 溜放钩、上下峰钩、禁溜及迂回进路取送钩。 6.自动控制间隔制动位减速器(IⅡ部位)，调整钩车 间隔及保障Ⅲ部位减速器入口速度。 7.自动控制目的制动位减速器（Ⅲ部位），调整钩车 与股道内的停留车安全联挂。 8.办理股道满线封锁及编发线发车锁闭
⒌ 自动按计划执行下列性质的钩作业： 溜放钩、上下峰钩、禁溜及迂回进路取送钩。 ⒍ 自动控制间隔制动位减速器（ⅠⅡ部位），调整钩车 间隔及保障Ⅲ部位减速器入口速度。 ⒎ 自动控制目的制动位减速器（Ⅲ部位），调整钩车 与股道内的停留车安全联挂。 ⒏ 办理股道满线封锁及编发线发车锁闭
