北亲克通大 远程与继续教育学院 School Of Distance Learning And Continuing Education Beijing Jiaotong University 第六章 驼峰过程控制系统 主讲教师：杨润广
第六章 驼峰过程控制系统 主讲教师：杨润广

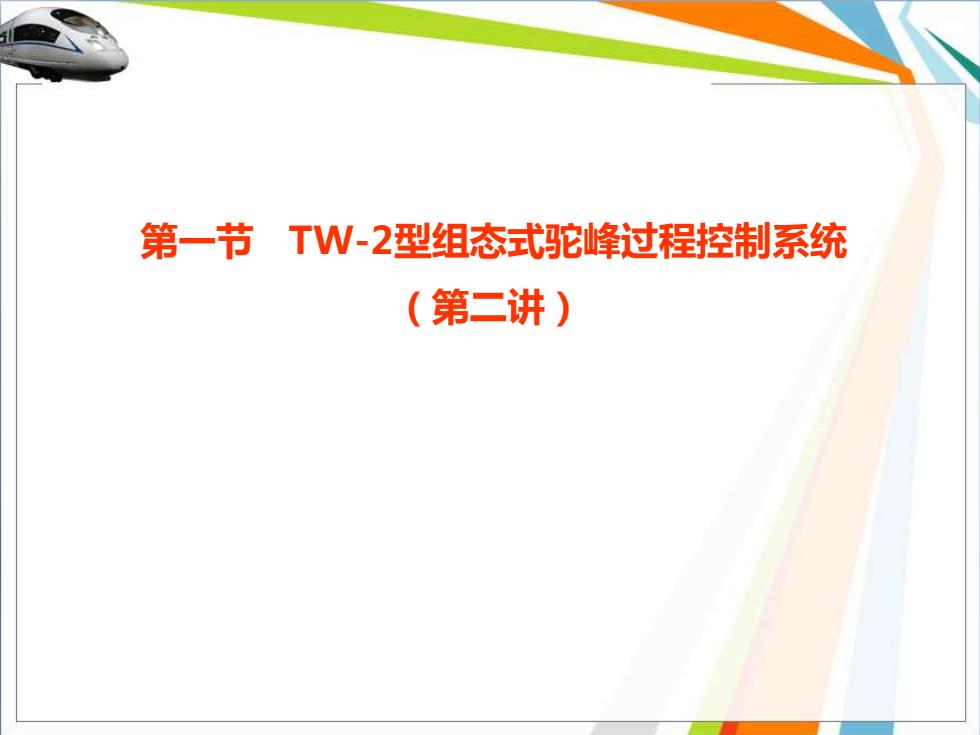

第一节TW-2型组态式驼峰过程控制系统 (第二讲)
第一节 TW-2型组态式驼峰过程控制系统 （第二讲）
四、系统主要技术要求 (仁系统的总体技术要求 1.适用于电气化和非电气化区段，适应于不同制式和不 同功能取舍的组态要求，适应于大、中、小能力不同 自动化程度的驼峰。 2.在2个峰位以上的站场，可实现双推双溜，并兼容双推 单溜和单推单溜。 3.系统硬件采用DCS（集散式)主体结构。 4.进路控制部分采用全套双机热备，调速部分采用上层 双机热备，下层控制器共享
㈠系统的总体技术要求 ⒈ 适用于电气化和非电气化区段，适应于不同制式和不 同功能取舍的组态要求，适应于大、中、小能力不同 自动化程度的驼峰。 ⒉ 在2个峰位以上的站场，可实现双推双溜，并兼容双推 单溜和单推单溜。 ⒊ 系统硬件采用DCS（集散式）主体结构。 ⒋ 进路控制部分采用全套双机热备，调速部分采用上层 双机热备，下层控制器共享。 四、系统主要技术要求
5.可带电插拔所有下层印刷板插件，某下层印刷板插件 故障和更换，不影响其它插件的工作。同类型下层印 刷板插件之间可互换， 6.采用计算机工作站为人机界面；系统全部界面均汉字化。 7.可选用键盘、轨迹球、用鼠标等不同操作工具。 8.系统具有普通话语音提示和报警功能 9.系统具有达到工业标准的防止雷电击坏的措施
⒌ 可带电插拔所有下层印刷板插件，某下层印刷板插件 故障和更换，不影响其它插件的工作。同类型下层印 刷板插件之间可互换。 ⒍ 采用计算机工作站为人机界面；系统全部界面均汉字化。 ⒎ 可选用键盘、轨迹球、用鼠标等不同操作工具。 ⒏ 系统具有普通话语音提示和报警功能。 ⒐ 系统具有达到工业标准的防止雷电击坏的措施
白)场间联系与推送进路 1.适用于纵列式、横列式、尾部编发等不同情况的场间 联系。 2.调车作业计划、场间联系、推送进路（纵列)及驼峰 信号之间要有联锁。 3.自动溜放时，调用计划将实现推送进路自动选路。 4.对于纵列式站场，自动溜放时，其场间联系在调用计 划后“允许推送”或“预先推送”能自动选择、自动 办理和自动取消。 5.有多条推送进路时，在执行调车作业计划时由调用参 数选择
㈡场间联系与推送进路 ⒈ 适用于纵列式、横列式、尾部编发等不同情况的场间 联系。 ⒉ 调车作业计划、场间联系、推送进路（纵列）及驼峰 信号之间要有联锁。 ⒊ 自动溜放时，调用计划将实现推送进路自动选路。 ⒋ 对于纵列式站场，自动溜放时，其场间联系在调用计 划后“允许推送”或“预先推送”能自动选择、自动 办理和自动取消。 ⒌ 有多条推送进路时，在执行调车作业计划时由调用参 数选择
