北亲充通大￥ 远程与继续教育学院 School Of Distance Learning And Continuing Education Beijing Jiaotong University 第六章 驼峰过程控制系统 主讲教师：杨润广
第六章 驼峰过程控制系统 主讲教师：杨润广
第一节 TW-2型组态式驼峰过程控 制系统（第五讲）
第一节 TW-2型组态式驼峰过程控 制系统（第五讲）
六、系统的故障-安全措施 TW-2系统采取了以下提高系统可靠性和安全性的主 要措施： (一优化硬件的系统设计 采用集散式控制的体系结构，在控制级，不同功能不 同模块，不同范围不同模块，风险分散，局部故障不扩散， 具有局部故障情况下降级处理的效果。 对于下层控制器，可以带电插拔，局部故障修复不影 响系统的整体工作，缩短了故障修复时间
TW-2系统采取了以下提高系统可靠性和安全性的主 要措施： ㈠优化硬件的系统设计 采用集散式控制的体系结构，在控制级，不同功能不 同模块，不同范围不同模块，风险分散，局部故障不扩散， 具有局部故障情况下降级处理的效果。 对于下层控制器，可以带电插拔，局部故障修复不影 响系统的整体工作，缩短了故障修复时间。 六、系统的故障－安全措施

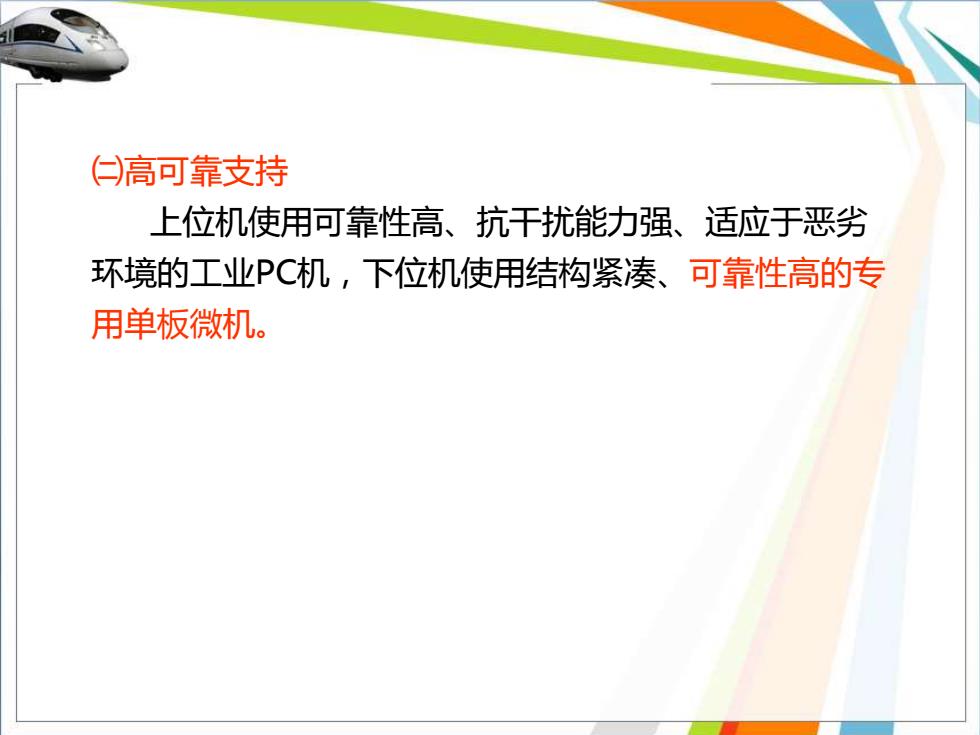

仁高可靠支持 上位机使用可靠性高、抗干扰能力强、适应于恶劣 环境的工业PC机，下位机使用结构紧凑、可靠性高的专 用单板微机
㈡高可靠支持 上位机使用可靠性高、抗干扰能力强、适应于恶劣 环境的工业PC机，下位机使用结构紧凑、可靠性高的专 用单板微机

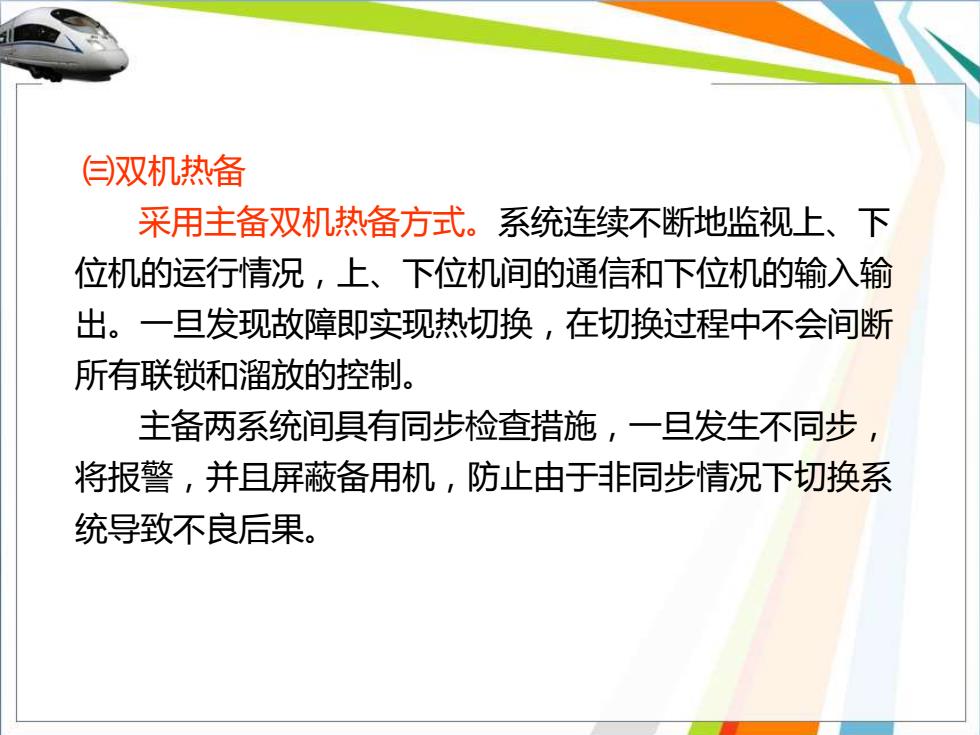

白双机热备 采用主备双机热备方式。系统连续不断地监视上、下 位机的运行情况，上、下位机间的通信和下位机的输入输 出。一旦发现故障即实现热切换，在切换过程中不会间断 所有联锁和溜放的控制。 主备两系统间具有同步检查措施，一旦发生不同步， 将报警，并且屏蔽备用机，防止由于非同步情况下切换系 统导致不良后果
㈢双机热备 采用主备双机热备方式。系统连续不断地监视上、下 位机的运行情况，上、下位机间的通信和下位机的输入输 出。一旦发现故障即实现热切换，在切换过程中不会间断 所有联锁和溜放的控制。 主备两系统间具有同步检查措施，一旦发生不同步， 将报警，并且屏蔽备用机，防止由于非同步情况下切换系 统导致不良后果
