化京充通大警 远程与继续教育学院 School Of Distance Leaming And Continuing Education Beijing Jaotong University 第H章 驼峰溜放进路控制系统 主讲教师：杨润广
第三章 驼峰溜放进路控制系统 主讲教师：杨润广

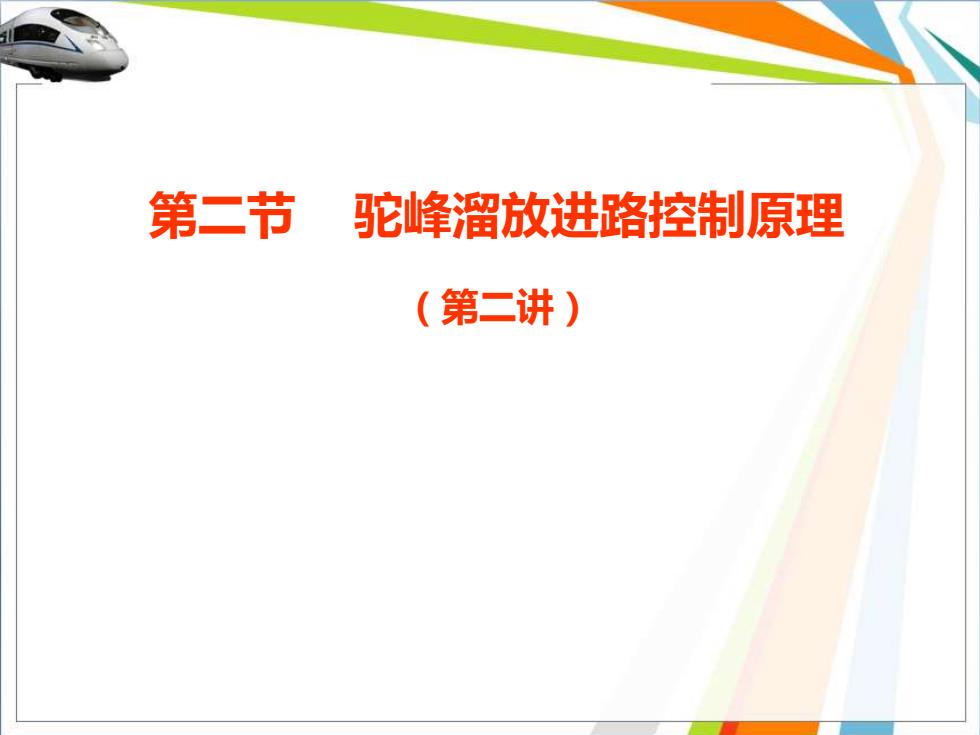

第二节 驼峰溜放进路控制原理 (第二讲)
第二节 驼峰溜放进路控制原理 （第二讲）

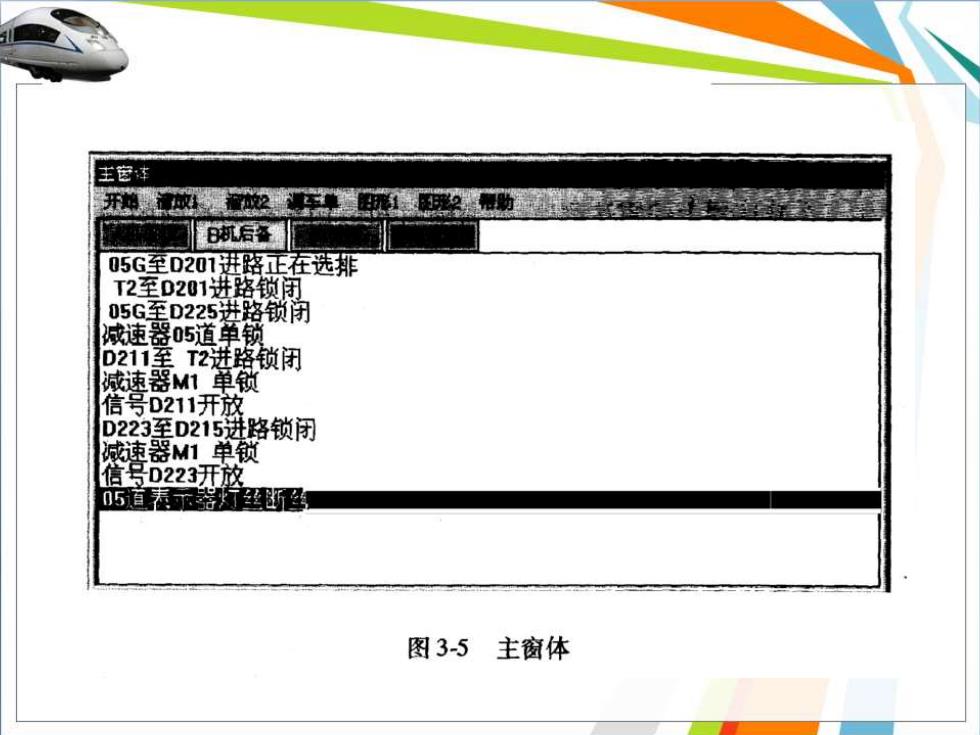

四、系统的界面与操作 1.主窗体 主窗体如图3-5所示。 它主要完成工作站与上层之间的通信，对接收到的信息 进行再分配，它还详细地显示控制系统的工作状态，使使 用者一目了然。 通过对主窗体的操作可以运行和关闭其他窗口，如维护 窗、测长窗、股道封锁窗、溜放窗1、溜放窗2、调车单 窗、图形窗1、图形窗2等
1．主窗体 主窗体如图 3-5所示。 它主要完成工作站与上层之间的通信，对接收到的信息 进行再分配，它还详细地显示控制系统的工作状态，使使 用者一目了然。 通过对主窗体的操作可以运行和关闭其他窗口，如维护 窗、测长窗、股道封锁窗、溜放窗 1 、溜放窗 2 、调车单 窗、图形窗 1 、图形窗 2 等。 四、系统的界面与操作
8机后鑫 05G至D201进路正在选排 T2至D201进路锁闭 05G至D225进路锁闭 减速器05道单锁 0211美T2进路锁闭 减速器M1单锁 信号D211开放 D223至D215进路锁闭 减速器M1单锁 信号D223开放 05道表下器灯丝断 图3-5 主窗体
通过主窗体可以： ①查看主机与工作站之间的通信信息内容（供维护用）； ②对本工作站的操作权限进行设置； ③查看是否发生板故障； ④显示自动定速修正量。 ⑤监视A机和B机是否正常工作，是否同步工作； ⑥显示报警信息、调车作业概要信息、值班员操作回示信 息等。 ⑦提供在线的电子版帮助
通过主窗体可以： ① 查看主机与工作站之间的通信信息内容（供维护用） ; ② 对本工作站的操作权限进行设置； ③ 查看是否发生板故障； ④ 显示自动定速修正量。 ⑤ 监视 A 机和 B 机是否正常工作，是否同步工作； ⑥ 显示报警信息、调车作业概要信息、值班员操作回示信 息等。 ⑦ 提供在线的电子版帮助
