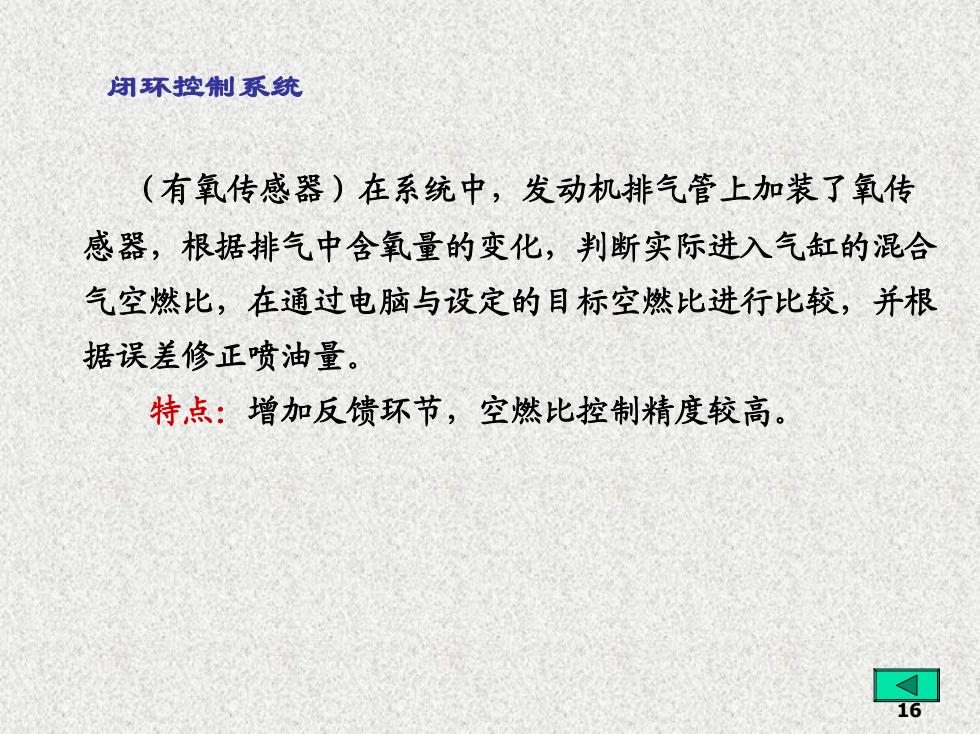

闭环控制系统（有氧传感器）在系统中，发动机排气管上加装了氧传感器，根据排气中含氧量的变化，判断实际进入气缸的混合气空燃比，在通过电脑与设定的目标空燃比进行比较，并根据误差修正喷油量。特点：增加反馈环节，空燃比控制精度较高。A16
16 （有氧传感器）在系统中，发动机排气管上加装了氧传 感器，根据排气中含氧量的变化，判断实际进入气缸的混合 气空燃比，在通过电脑与设定的目标空燃比进行比较，并根 据误差修正喷油量。 特点：增加反馈环节，空燃比控制精度较高。 闭环控制系统

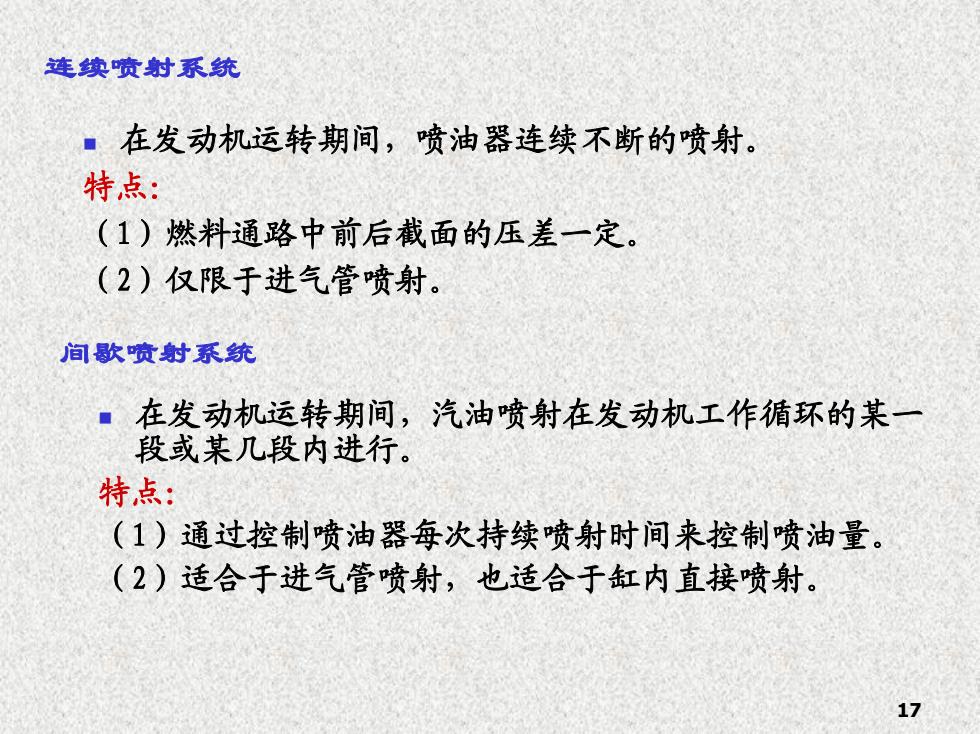

连续喷射系统在发动机运转期间，喷油器连续不断的喷射。特点：（1）燃料通路中前后截面的压差一定。（2）仅限于进气管喷射。间歇喷射系统在发动机运转期间，汽油喷射在发动机工作循环的某一段或某几段内进行。特点：（1）通过控制喷油器每次持续喷射时间来控制喷油量。（2）适合于进气管喷射，也适合于缸内直接喷射。17
17 连续喷射系统 n 在发动机运转期间，喷油器连续不断的喷射。 特点： （1）燃料通路中前后截面的压差一定。 （2）仅限于进气管喷射。 间歇喷射系统 n 在发动机运转期间，汽油喷射在发动机工作循环的某一 段或某几段内进行。 特点： （1）通过控制喷油器每次持续喷射时间来控制喷油量。 （2）适合于进气管喷射，也适合于缸内直接喷射

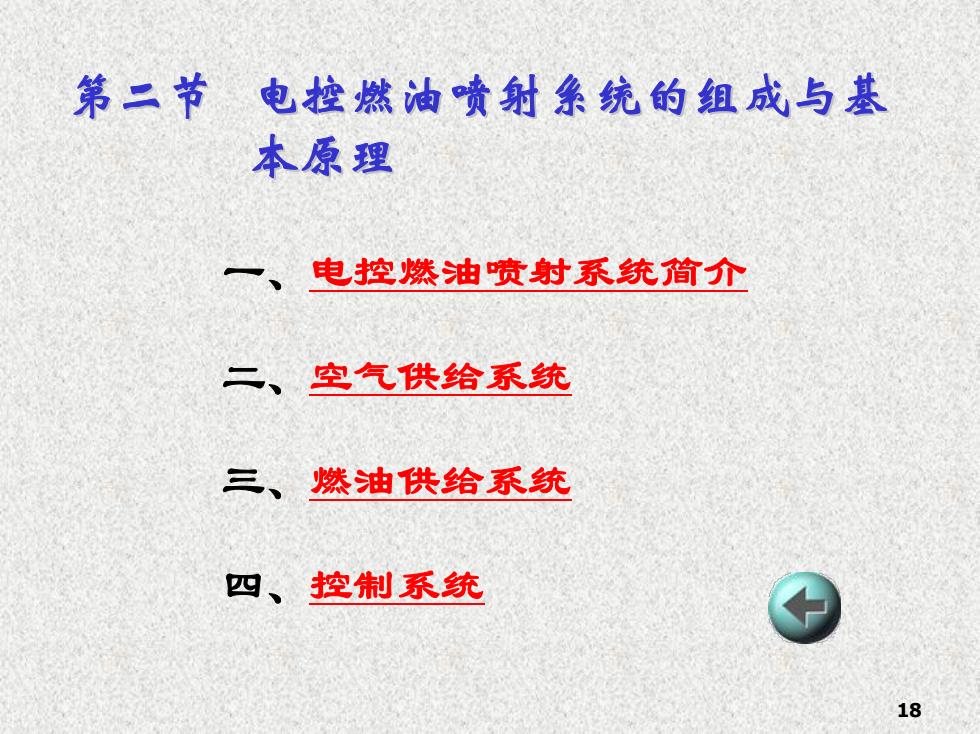

第二节电控燃油喷射系统的组成与基本原理电控燃油喷射系统简介空气供给系统三燃油供给系统四、控制系统18
18 一、电控燃油喷射系统简介 二、空气供给系统 三、燃油供给系统 四、控制系统 第二节 电控燃油喷射系统的组成与基 本原理

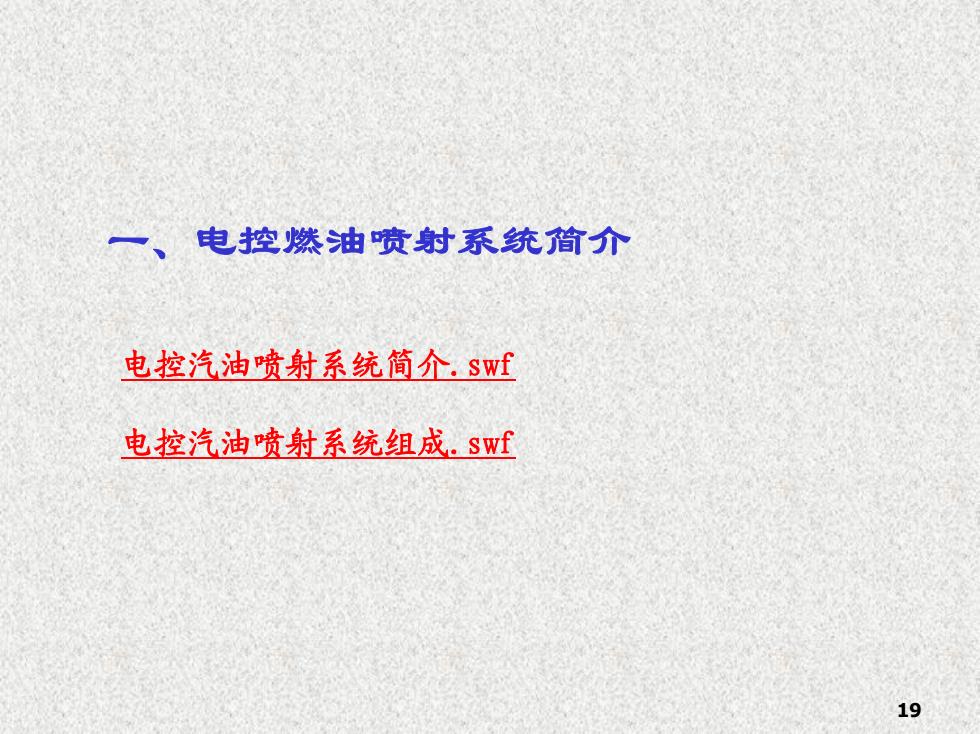

电控燃油喷射系统简介电控汽油喷射系统简介.swf电控汽油喷射系统组成.swf19
19 一、电控燃油喷射系统简介 电控汽油喷射系统简介.swf 电控汽油喷射系统组成.swf

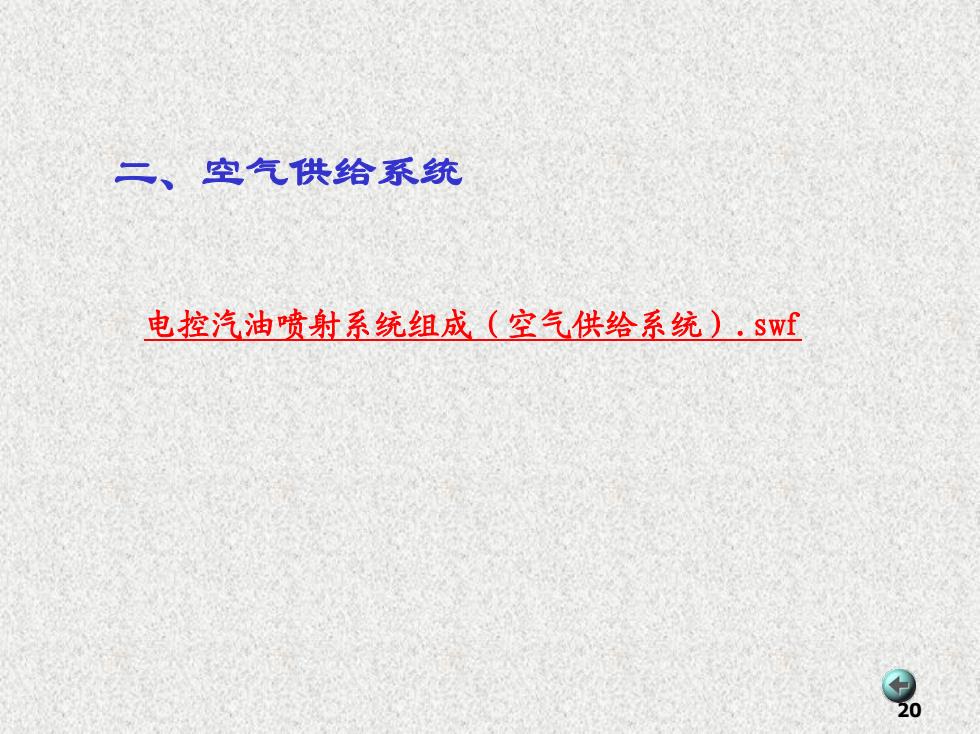

二、空气供给系统电控汽油喷射系统组成（空气供给系统）：swf+20
20 二、空气供给系统 电控汽油喷射系统组成（空气供给系统）.swf
