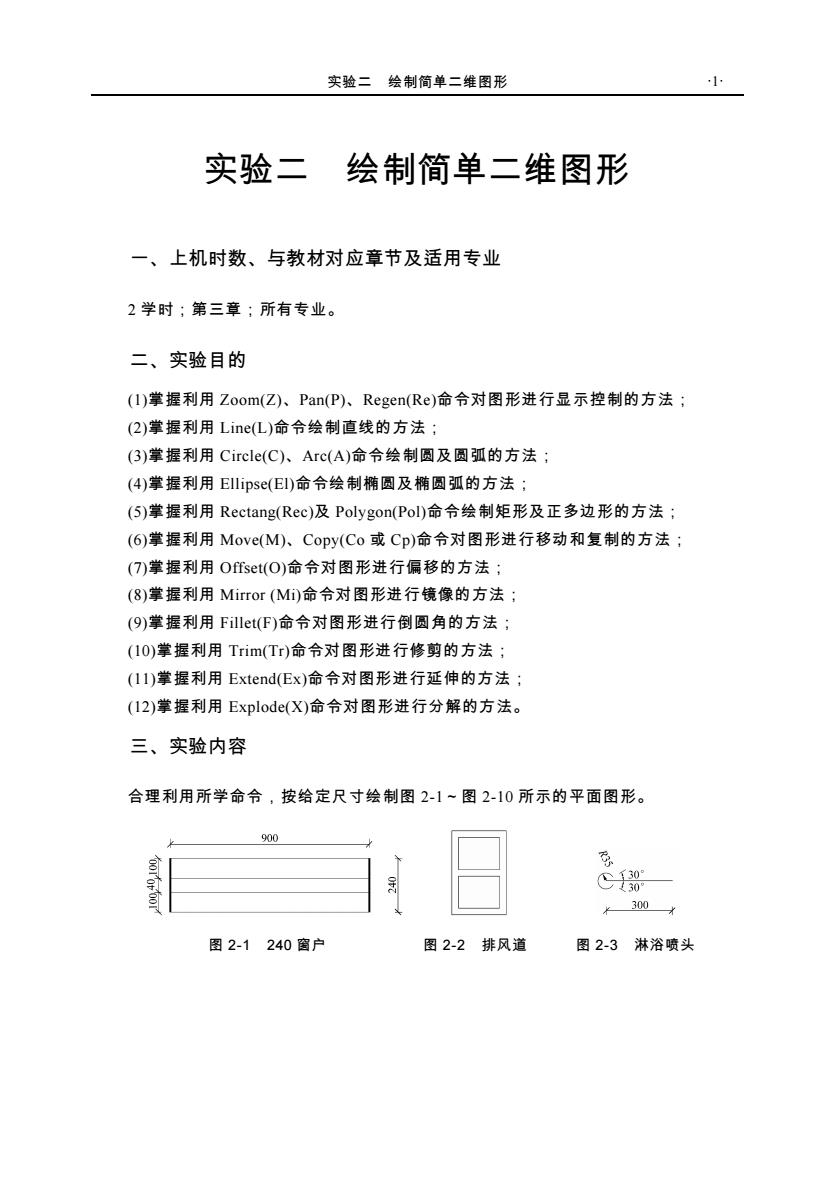

实验二绘制简单二维图形实验二绘制简单二维图形一、上机时数、与教材对应章节及适用专业2学时；第三章：所有专业。二、实验目的(1)掌握利用 Zoom(Z)、Pan(P)、Regen(Re)命令对图形进行显示控制的方法(2)掌握利用 Line(L)命令绘制直线的方法 :(3)掌握利用Circle(C)、Arc(A)命合绘制圆及圆弧的方法(4)掌握利用Ellipse(El)命令绘制椭圆及椭圆弧的方法(5)掌握利用Rectang(Rec)及Polygon(Pol)命令绘制矩形及正多边形的方法(6)掌握利用 Move(M)、Copy(Co 或 Cp)命令对图形进行移动和复制的方法;(7)掌握利用 Offset(O)命令对图形进行偏移的方法；(8)掌握利用Mirror(Mi)命令对图形进行镜像的方法(9)掌握利用 Fillet(F)命令对图形进行倒圆角的方法;(10)掌握利用 Trim(Tr)命令对图形进行修剪的方法(11)掌握利用 Extend(Ex)命令对图形进行延伸的方法：(12)掌握利用 Explode(X)命今对图形进行分解的方法。三、实验内容合理利用所学命令，按给定尺寸绘制图2-1~图2-10所示的平面图形。CororfolXofC130图 2-1 240 窗户图2-3淋浴喷头图2-2排风道
实验二 绘制简单二维图形 ·1· 实验二 绘制简单二维图形 一、上机时数、与教材对应章节及适用专业 2 学时；第三章；所有专业。 二、实验目的 (1)掌握利用 Zoom(Z)、Pan(P)、Regen(Re)命令对图形进行显示控制的方法； (2)掌握利用 Line(L)命令绘制直线的方法； (3)掌握利用 Circle(C)、Arc(A)命令绘制圆及圆弧的方法； (4)掌握利用 Ellipse(El)命令绘制椭圆及椭圆弧的方法； (5)掌握利用 Rectang(Rec)及 Polygon(Pol)命令绘制矩形及正多边形的方法； (6)掌握利用 Move(M)、Copy(Co 或 Cp)命令对图形进行移动和复制的方法； (7)掌握利用 Offset(O)命令对图形进行偏移的方法； (8)掌握利用 Mirror (Mi)命令对图形进行镜像的方法； (9)掌握利用 Fillet(F)命令对图形进行倒圆角的方法； (10)掌握利用 Trim(Tr)命令对图形进行修剪的方法； (11)掌握利用 Extend(Ex)命令对图形进行延伸的方法； (12)掌握利用 Explode(X)命令对图形进行分解的方法。 三、实验内容 合理利用所学命令，按给定尺寸绘制图 2-1～图 2-10 所示的平面图形。 图 2-1 240 窗户 图 2-2 排风道 图 2-3 淋浴喷头

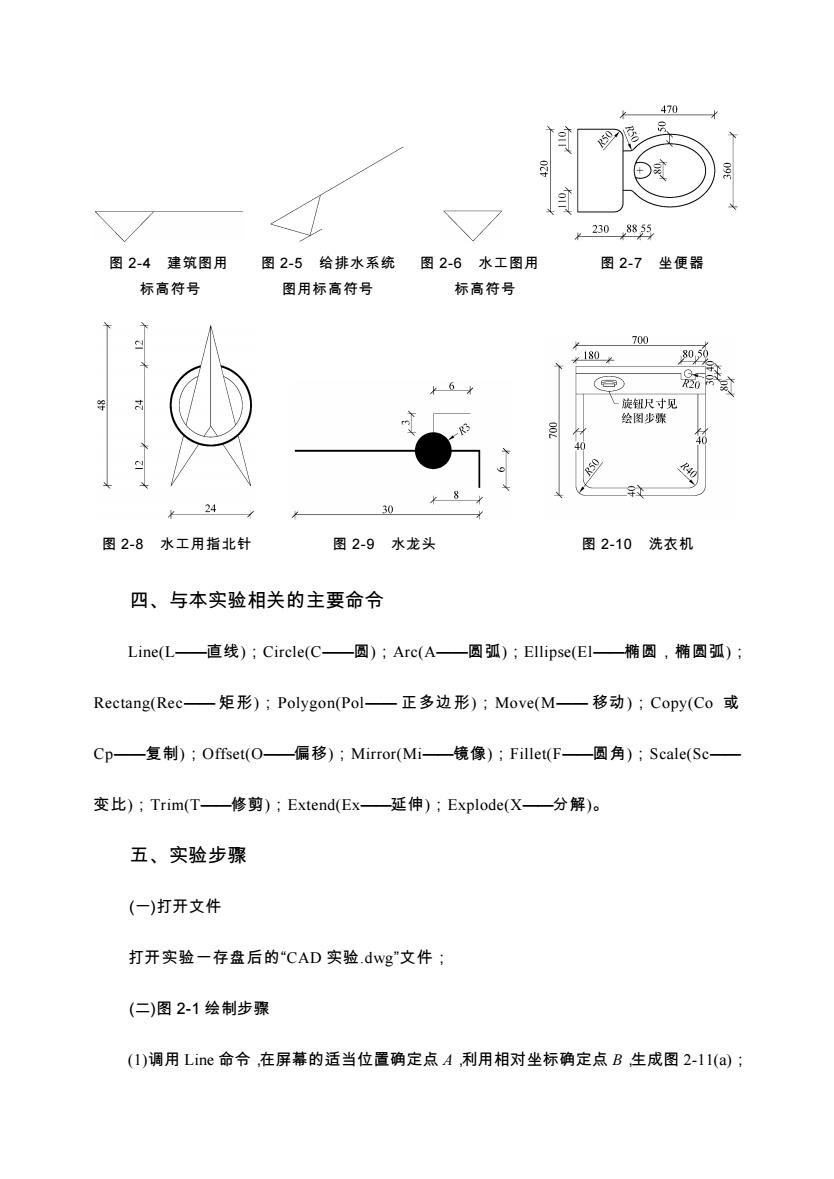

x2308825图2-4建筑图用图 2-5 给排水系统图2-6水工图用图2-7坐便器标高符号标高符号图用标高符号180图2-8水工用指北针图2-9水龙头图2-10洗衣机四、与本实验相关的主要命令圆弧)：Ellipse(EI-椭圆，椭圆弧）：Line(L-直线）：Circle(C圆）：Arc(A-正多边形）：Move(M移动);Copy(Co或Rectang(R)矩形）：Polygon(Po复制）：Offset(0偏移)；Mirror(Mi-圆角）：Scale(Sc-Cp-镜像）：Fillet(F变比）：Trim(T-修剪）：Extend(Ex-一延伸）：Explode(X-分解)。五、实验步骤(一)打开文件打开实验一存盘后的"CAD实验.dwg”文件(二)图 2-1 绘制步骤(1)调用 Line命,在屏幕的适当位置确定点 A ,利用相对坐标确定点 B生成图 2-11(a)：
图 2-4 建筑图用 图 2-5 给排水系统 图 2-6 水工图用 图 2-7 坐便器 标高符号 图用标高符号 标高符号 图 2-8 水工用指北针 图 2-9 水龙头 图 2-10 洗衣机 四、与本实验相关的主要命令 Line(L——直线)；Circle(C——圆)；Arc(A——圆弧)；Ellipse(El——椭圆，椭圆弧)； Rectang(Rec—— 矩形)；Polygon(Pol—— 正多边形)；Move(M—— 移动)；Copy(Co 或 Cp——复制)；Offset(O——偏移)；Mirror(Mi——镜像)；Fillet(F——圆角)；Scale(Sc—— 变比)；Trim(T——修剪)；Extend(Ex——延伸)；Explode(X——分解)。 五、实验步骤 (一)打开文件 打开实验一存盘后的“CAD 实验.dwg”文件； (二)图 2-1 绘制步骤 (1)调用 Line 命令，在屏幕的适当位置确定点 A，利用相对坐标确定点 B，生成图 2-11(a)；

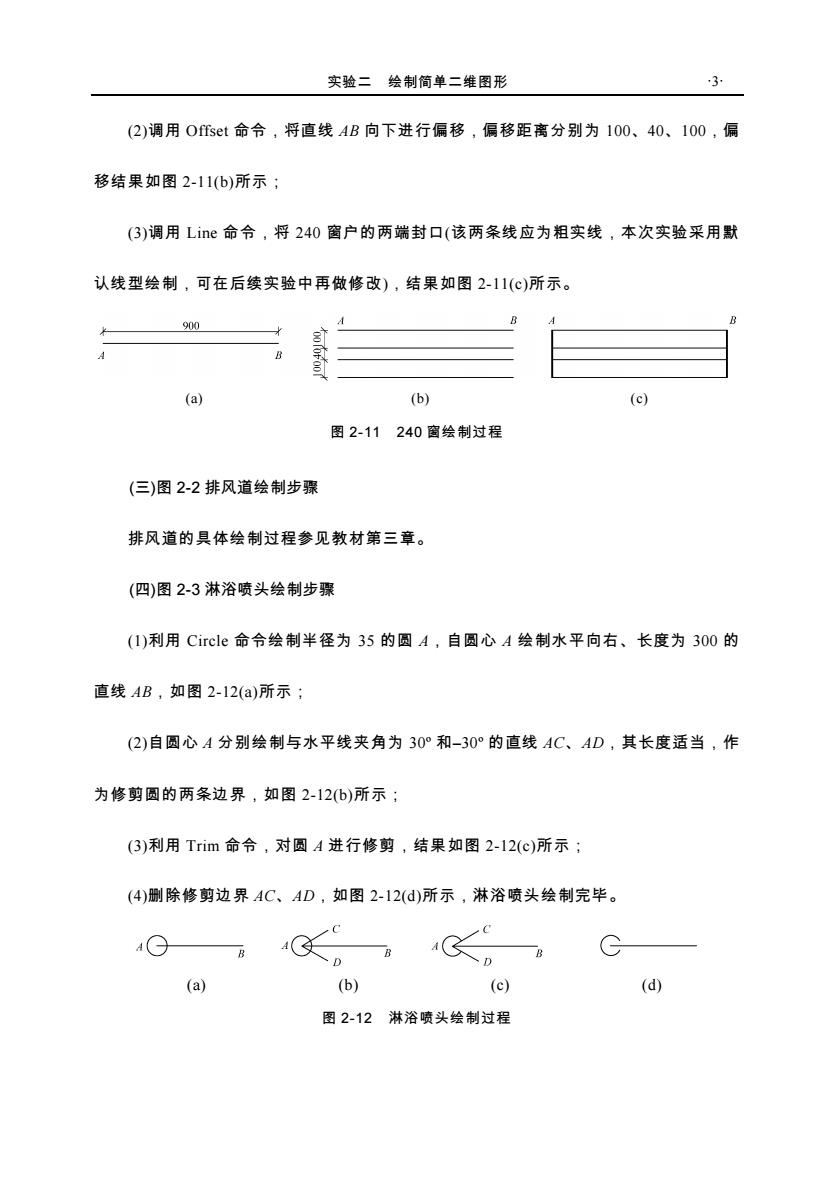

实验二 绘制简单二维图形(2)调用Offset命令，将直线AB向下进行偏移，偏移距离分别为100、40、100，偏移结果如图 2-11(b)所示 ;(3)调用 Line 命令，将 240 窗户的两端封口(该两条线应为粗实线，本次实验采用默认线型绘制，可在后续实验中再做修改)，结果如图2-11(c)所示。(a) (b)(c)图2-11 240 窗绘制过程(三)图 2-2 排风道绘制步骤排风道的具体绘制过程参见教材第三章(四)图 2-3 淋浴喷头绘制步骤(1)利用 Circle 命令绘制半径为 35 的圆 A，自圆心A 绘制水平向右、长度为 300 的直线AB，如图2-12(a)所示；(2)自圆心A分别绘制与水平线夹角为30°和-30°的直线AC、AD，其长度适当，作为修剪圆的两条边界，如图 2-12(b)所示;(3)利用 Trim命令，对圆 4进行修剪，结果如图2-12(c)所示：(4)删除修剪边界AC、AD，如图2-12(d)所示，淋浴喷头绘制完毕。AGGAQDD(d)(a)(b)(c)图2-12淋浴喷头绘制过程
实验二 绘制简单二维图形 ·3· (2)调用 Offset 命令，将直线 AB 向下进行偏移，偏移距离分别为 100、40、100，偏 移结果如图 2-11(b)所示； (3)调用 Line 命令，将 240 窗户的两端封口(该两条线应为粗实线，本次实验采用默 认线型绘制，可在后续实验中再做修改)，结果如图 2-11(c)所示。 (a) (b) (c) 图 2-11 240 窗绘制过程 (三)图 2-2 排风道绘制步骤 排风道的具体绘制过程参见教材第三章。 (四)图 2-3 淋浴喷头绘制步骤 (1)利用 Circle 命令绘制半径为 35 的圆 A，自圆心 A 绘制水平向右、长度为 300 的 直线 AB，如图 2-12(a)所示； (2)自圆心 A 分别绘制与水平线夹角为 30º和–30º的直线 AC、AD，其长度适当，作 为修剪圆的两条边界，如图 2-12(b)所示； (3)利用 Trim 命令，对圆 A 进行修剪，结果如图 2-12(c)所示； (4)删除修剪边界 AC、AD，如图 2-12(d)所示，淋浴喷头绘制完毕。 (a) (b) (c) (d) 图 2-12 淋浴喷头绘制过程

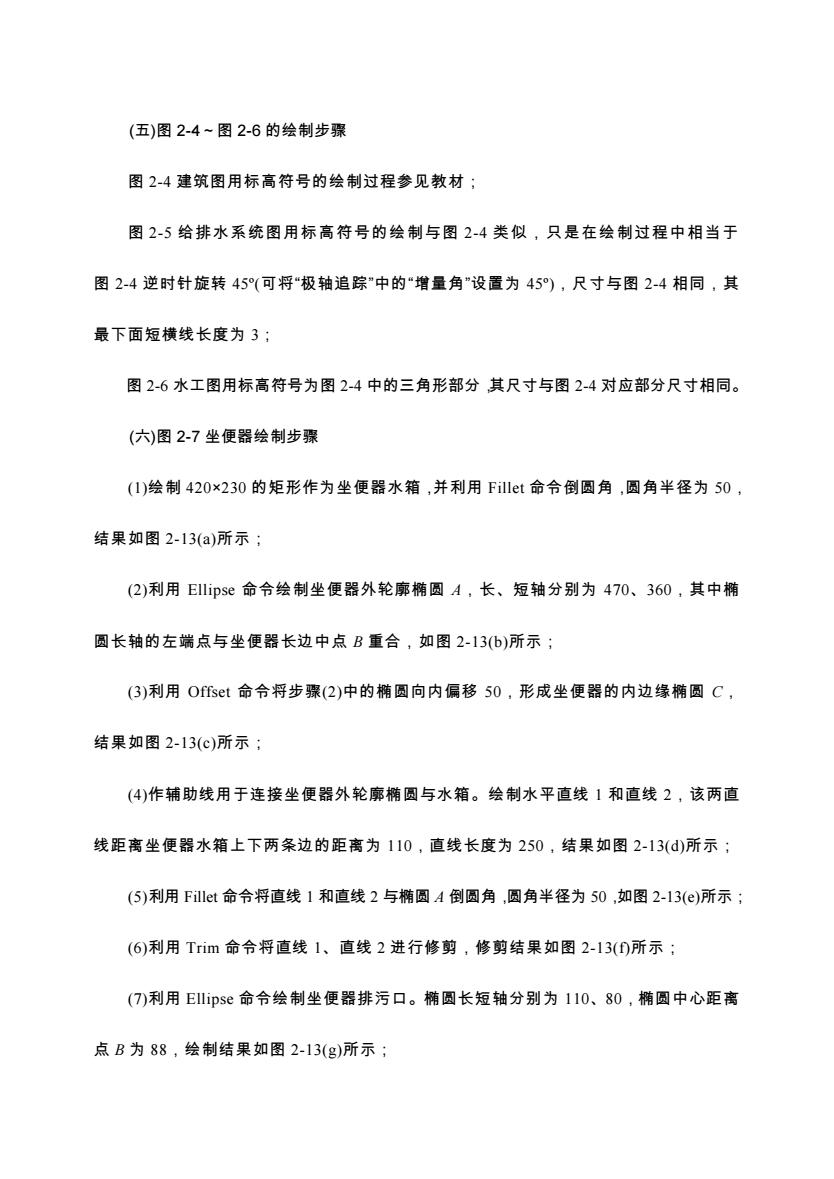

(五)图 2-4~图 2-6 的绘制步骤图2-4建筑图用标高符号的绘制过程参见教材：图2-5给排水系统图用标高符号的绘制与图2-4类似，只是在绘制过程中相当于图2-4逆时针旋转45（可将"极轴追踪"中的"增量角"设置为45°），尺寸与图2-4相同，其最下面短横线长度为3；图2-6水工图用标高符号为图2-4中的三角形部分其尺寸与图2-4对应部分尺寸相同。(六)图 2-7 坐便器绘制步骤（1)绘制420×230的矩形作为坐便器水箱，并利用Fillet命令倒圆角，圆角半径为50结果如图2-13(a)所示：(2)利用Ellipse命令绘制坐便器外轮廓椭圆A，长、短轴分别为470、360，其中圆长轴的左端点与坐便器长边中点B重合，如图2-13(b)所示；(3)利用 Offset 命令将步骤(2)中的椭圆向内偏移 50 ,形成坐便器的内边缘椭圆 C,结果如图2-13(c)所示；(4)作辅助线用于连接坐便器外轮廓椭圆与水箱。绘制水平直线1和直线2，该两直线距离坐便器水箱上下两条边的距离为110，直线长度为250，结果如图2-13(d)所示(5)利用Filet命令将直线1和直线2与圆4倒圆角，圆角半径为50,如图2-13(e)所示；(6)利用 Trim命令将直线1、直线2 进行修剪，修剪结果如图2-13(I)所示(7)利用Ellipse命绘制坐便器排污口。椭圆长短轴分别为110、80，椭圆中心距离点B为88，绘制结果如图2-13(g)所示；
(五)图 2-4～图 2-6 的绘制步骤 图 2-4 建筑图用标高符号的绘制过程参见教材； 图 2-5 给排水系统图用标高符号的绘制与图 2-4 类似，只是在绘制过程中相当于 图 2-4 逆时针旋转 45º(可将“极轴追踪”中的“增量角”设置为 45º)，尺寸与图 2-4 相同，其 最下面短横线长度为 3； 图 2-6 水工图用标高符号为图 2-4 中的三角形部分，其尺寸与图 2-4 对应部分尺寸相同。 (六)图 2-7 坐便器绘制步骤 (1)绘制 420×230 的矩形作为坐便器水箱，并利用 Fillet 命令倒圆角，圆角半径为 50， 结果如图 2-13(a)所示； (2)利用 Ellipse 命令绘制坐便器外轮廓椭圆 A，长、短轴分别为 470、360，其中椭 圆长轴的左端点与坐便器长边中点 B 重合，如图 2-13(b)所示； (3)利用 Offset 命令将步骤(2)中的椭圆向内偏移 50，形成坐便器的内边缘椭圆 C， 结果如图 2-13(c)所示； (4)作辅助线用于连接坐便器外轮廓椭圆与水箱。绘制水平直线 1 和直线 2，该两直 线距离坐便器水箱上下两条边的距离为 110，直线长度为 250，结果如图 2-13(d)所示； (5)利用 Fillet 命令将直线 1 和直线 2 与椭圆 A 倒圆角，圆角半径为 50，如图 2-13(e)所示； (6)利用 Trim 命令将直线 1、直线 2 进行修剪，修剪结果如图 2-13(f)所示； (7)利用 Ellipse 命令绘制坐便器排污口。椭圆长短轴分别为 110、80，椭圆中心距离 点 B 为 88，绘制结果如图 2-13(g)所示；

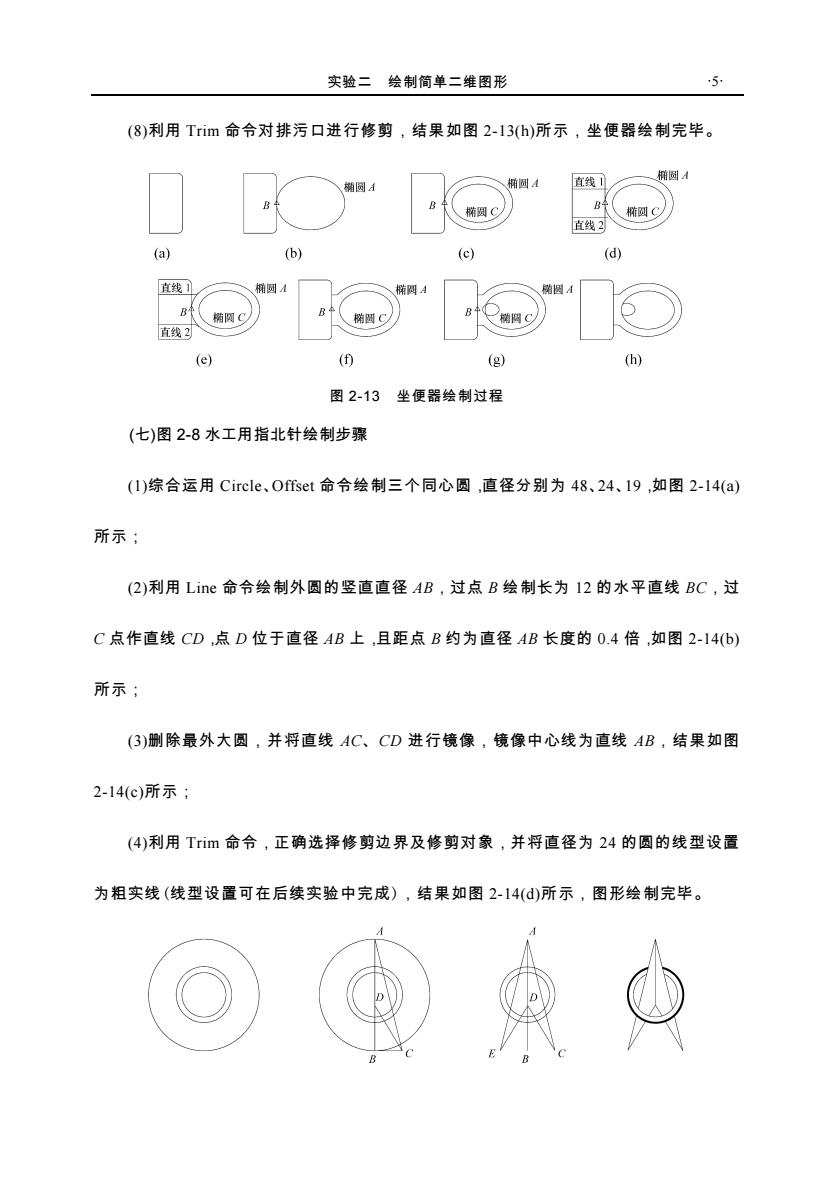

实验二绘制简单二维图形(8)利用Trim命令对排污口进行修剪，结果如图2-13(h)所示，坐便器绘制完毕(c)(a)(b)汇绘精图网（直线20O(e)(g图2-13坐便器绘制过程(七)图2-8水工用指北针绘制步骤(1)综合运用 Circle、Offset命合绘制三个同心圆,直径分别为 48、24、19,如图 2-14(a)所示；(2)利用 Line 命令绘制外圆的竖直直径 AB，过点 B绘制长为 12 的水平直线 BC,过C点作直线CD，点D位于直径AB上且距点B约为直径AB长度的0.4倍，如图2-14(b所示;(3)删除最外大圆，并将直线AC、CD进行镜像，镜像中心线为直线AB，结果如图2-14(c)所示;(4)利用Trim命令，正确选择修剪边界及修剪对象，并将直径为24的圆的线型设置为粗实线（线型设置可在后续实验中完成），结果如图2-14(d)所示，图形绘制完毕
实验二 绘制简单二维图形 ·5· (8)利用 Trim 命令对排污口进行修剪，结果如图 2-13(h)所示，坐便器绘制完毕。 图 2-13 坐便器绘制过程 (七)图 2-8 水工用指北针绘制步骤 (1)综合运用 Circle、Offset 命令绘制三个同心圆，直径分别为 48、24、19，如图 2-14(a) 所示； (2)利用 Line 命令绘制外圆的竖直直径 AB，过点 B 绘制长为 12 的水平直线 BC，过 C 点作直线 CD，点 D 位于直径 AB 上，且距点 B 约为直径 AB 长度的 0.4 倍，如图 2-14(b) 所示； (3)删除最外大圆，并将直线 AC、CD 进行镜像，镜像中心线为直线 AB，结果如图 2-14(c)所示； (4)利用 Trim 命令，正确选择修剪边界及修剪对象，并将直径为 24 的圆的线型设置 为粗实线(线型设置可在后续实验中完成)，结果如图 2-14(d)所示，图形绘制完毕
