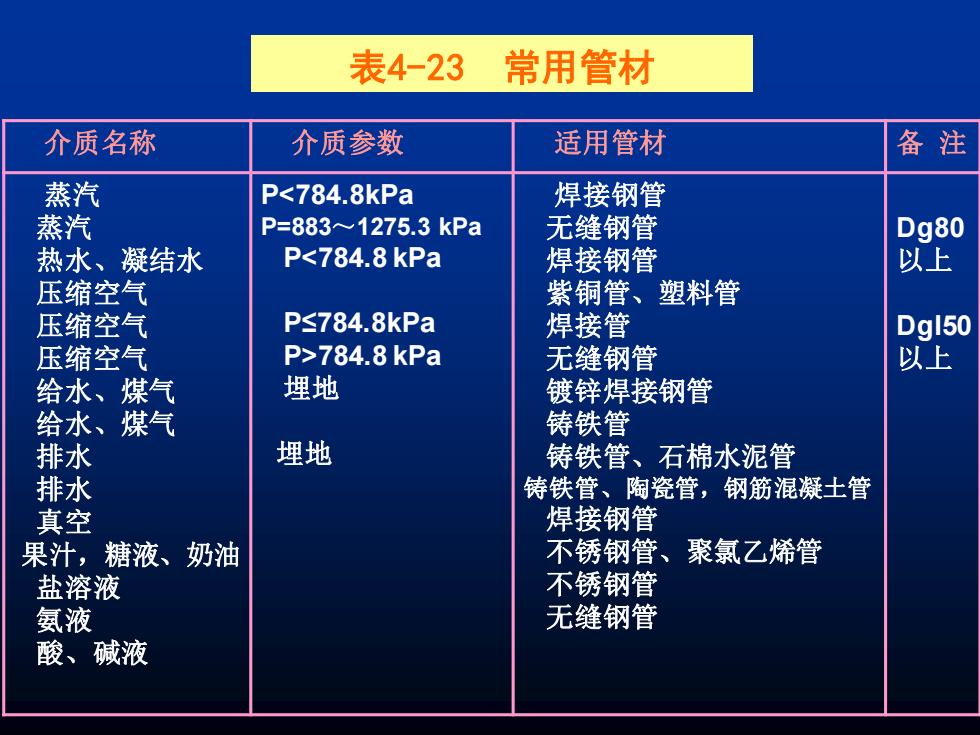

表4-23 常用管材 介质名称 介质参数 适用管材 备 注 蒸汽 蒸汽 热水、凝结水 压缩空气 压缩空气 压缩空气 给水、煤气 给水、煤气 排水 排水 真空 果汁，糖液、奶油 盐溶液 氨液 酸、碱液 P<784.8kPa P=883～1275.3 kPa P<784.8 kPa P≤784.8kPa P>784.8 kPa 埋地 埋地 焊接钢管 无缝钢管 焊接钢管 紫铜管、塑料管 焊接管 无缝钢管 镀锌焊接钢管 铸铁管 铸铁管、石棉水泥管 铸铁管、陶瓷管，钢筋混凝土管 焊接钢管 不锈钢管、聚氯乙烯管 不锈钢管 无缝钢管 Dg80 以上 Dgl50 以上
表4-23 常用管材 介质名称 介质参数 适用管材 备 注 蒸汽 蒸汽 热水、凝结水 压缩空气 压缩空气 压缩空气 给水、煤气 给水、煤气 排水 排水 真空 果汁，糖液、奶油 盐溶液 氨液 酸、碱液 P<784.8kPa P=883～1275.3 kPa P<784.8 kPa P≤784.8kPa P>784.8 kPa 埋地 埋地 焊接钢管 无缝钢管 焊接钢管 紫铜管、塑料管 焊接管 无缝钢管 镀锌焊接钢管 铸铁管 铸铁管、石棉水泥管 铸铁管、陶瓷管，钢筋混凝土管 焊接钢管 不锈钢管、聚氯乙烯管 不锈钢管 无缝钢管 Dg80 以上 Dgl50 以上

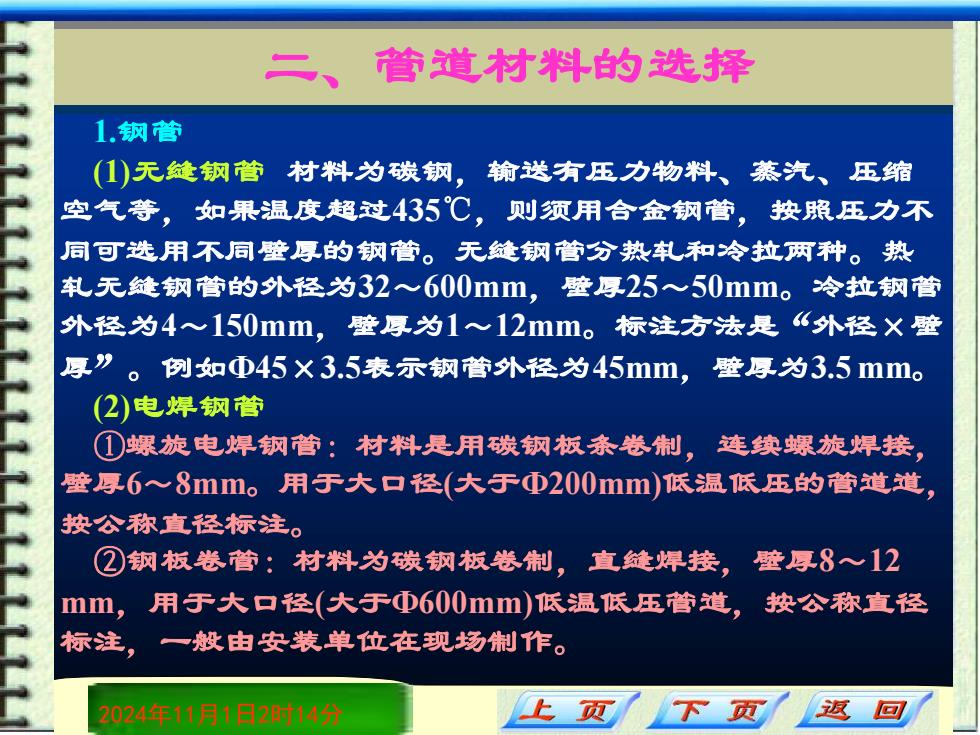

2024年11月1日2时14分 二、管道材料的选择 1.钢管 (1)无缝钢管 材料为碳钢，输送有压力物料、蒸汽、压缩 空气等，如果温度超过435℃，则须用合金钢管，按照压力不 同可选用不同壁厚的钢管。无缝钢管分热轧和冷拉两种。热 轧无缝钢管的外径为32～600mm，壁厚25～50mm。冷拉钢管 外径为4～150mm，壁厚为1～12mm。标注方法是“外径×壁 厚”。例如Ф45×3.5表示钢管外径为45mm，壁厚为3.5 mm。 (2)电焊钢管 ①螺旋电焊钢管：材料是用碳钢板条卷制，连续螺旋焊接， 壁厚6～8mm。用于大口径(大于Ф200mm)低温低压的管道道， 按公称直径标注。 ②钢板卷管：材料为碳钢板卷制，直缝焊接，壁厚8～12 mm，用于大口径(大于Ф600mm)低温低压管道，按公称直径 标注，一般由安装单位在现场制作
2024年11月1日2时14分 二、管道材料的选择 1.钢管 (1)无缝钢管 材料为碳钢，输送有压力物料、蒸汽、压缩 空气等，如果温度超过435℃，则须用合金钢管，按照压力不 同可选用不同壁厚的钢管。无缝钢管分热轧和冷拉两种。热 轧无缝钢管的外径为32～600mm，壁厚25～50mm。冷拉钢管 外径为4～150mm，壁厚为1～12mm。标注方法是“外径×壁 厚”。例如Ф45×3.5表示钢管外径为45mm，壁厚为3.5 mm。 (2)电焊钢管 ①螺旋电焊钢管：材料是用碳钢板条卷制，连续螺旋焊接， 壁厚6～8mm。用于大口径(大于Ф200mm)低温低压的管道道， 按公称直径标注。 ②钢板卷管：材料为碳钢板卷制，直缝焊接，壁厚8～12 mm，用于大口径(大于Ф600mm)低温低压管道，按公称直径 标注，一般由安装单位在现场制作
热轧钢管
热轧钢管

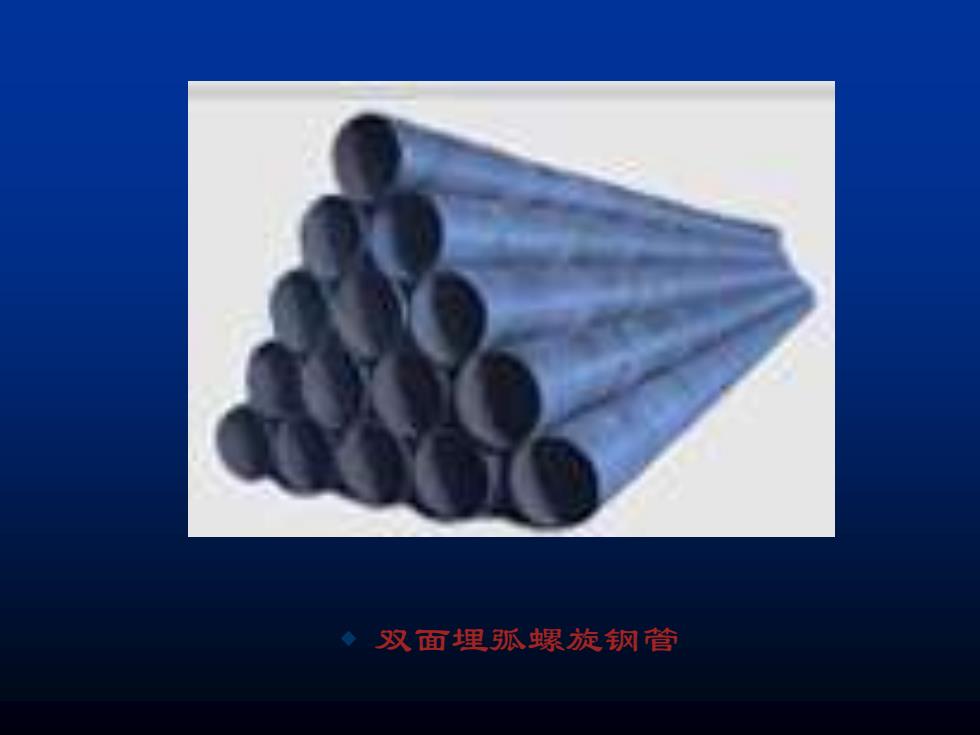

双面埋弧螺旋钢管
双面埋弧螺旋钢管

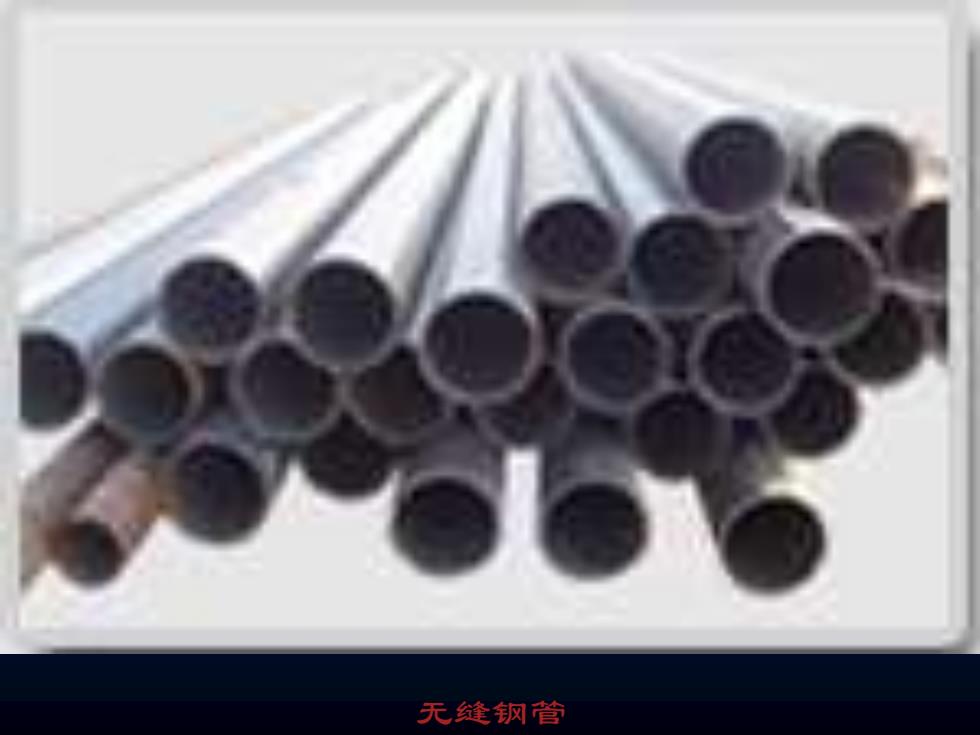

无缝钢管
无缝钢管
