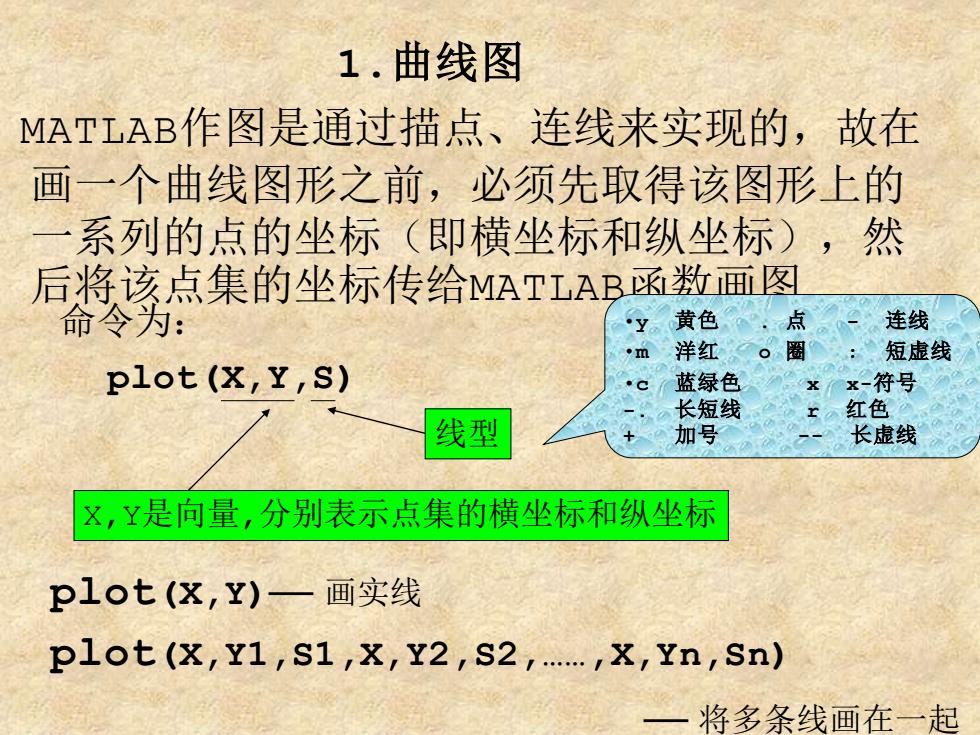

1.曲线图 MATLAB作图是通过描点、连线来实现的，故在 画一个曲线图形之前，必须先取得该图形上的 一系列的点的坐标（即横坐标和纵坐标），然 后将该点集的坐标传给MAT工AB函数画图 命令为： y黄色.点 。连线 m 洋红。圈：。短虚线 plot(X,Y,S) 蓝绿色 x x一符号 长短线 红色 线型 加号 长虚线 X,Y是向量，分别表示点集的横坐标和纵坐标 p1ot(x,Y)—画实线 plot (X,Y1,S1,X,Y2,S2,.x,Yn,Sn) 一将多条线画在一起
MATLAB作图是通过描点、连线来实现的，故在 画一个曲线图形之前，必须先取得该图形上的 一系列的点的坐标（即横坐标和纵坐标），然 后将该点集的坐标传给MATLAB函数画图. 命令为： plot(X,Y,S) plot(X,Y)— 画实线 plot(X,Y1,S1,X,Y2,S2,.,X,Yn,Sn) — 将多条线画在一起 X,Y是向量,分别表示点集的横坐标和纵坐标 线型 •y 黄色 . 点 - 连线 •m 洋红 o 圈 : 短虚线 •c 蓝绿色 x x-符号 -. 长短线 r 红色 + 加号 - 长虚线 1.曲线图

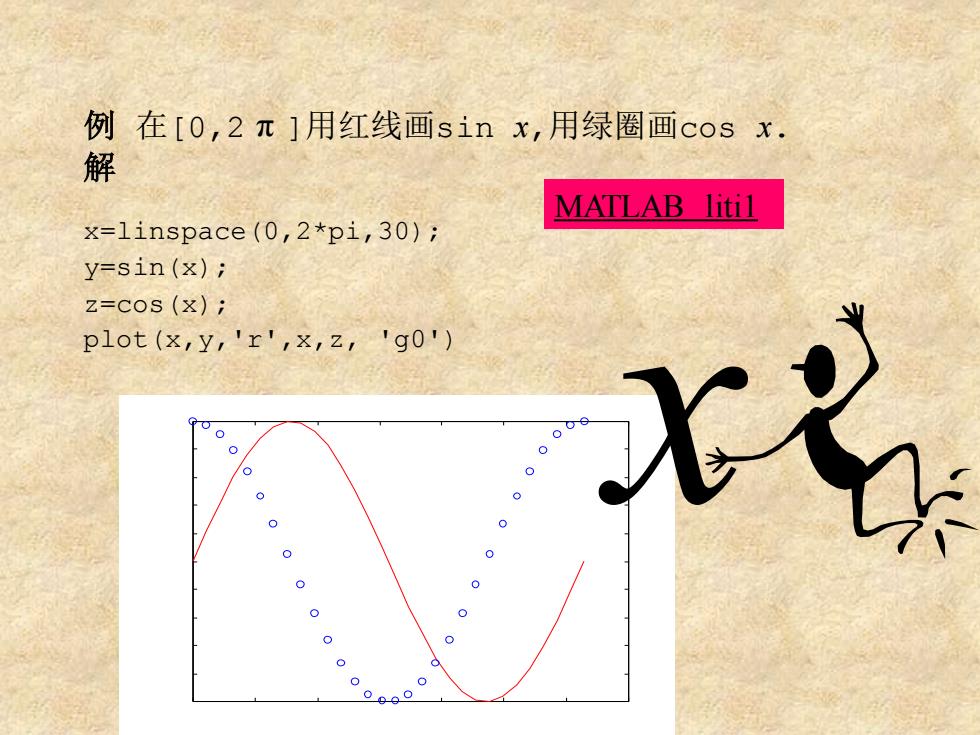

例在[0,2π]用红线画sinx,用绿圈画cosx. 解 MATLAB litil x=linspace(0,2*pi,30); y=sin(x); z=cos(x); p1ot(x,y,'r',z,'g0') 0 0 比 0 0 0 0
例 在[0,2 ]用红线画sin x,用绿圈画cos x. x=linspace(0,2*pi,30); y=sin(x); z=cos(x); plot(x,y,'r',x,z, 'g0') 解 0 1 2 3 4 5 6 7 -1 -0.8 -0.6 -0.4 -0.2 0 0.2 0.4 0.6 0.8 1 MATLAB liti1 π x

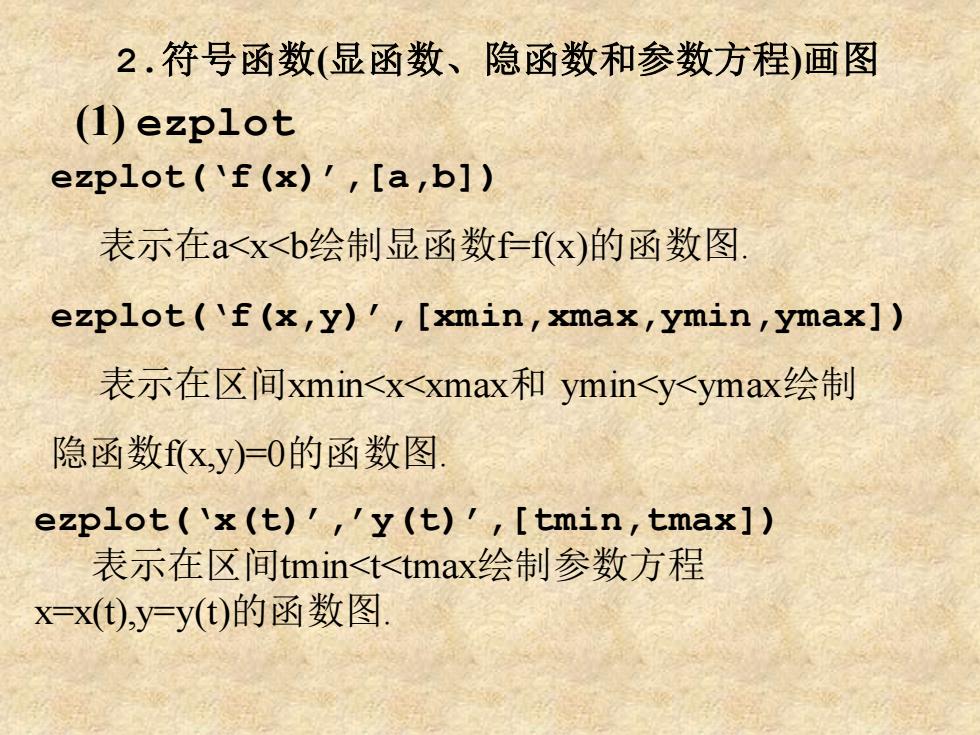

2.符号函数（显函数、隐函数和参数方程）画图 (1)ezplot ezplot('f(x),[a,b]) 表示在a<x<b绘制显函数f-fx)的函数图 ezplot (f (x,y),[xmin,xmax,ymin,ymax]) 表示在区间xmin<x<xmax和ymin<y<ymax绘制 隐函数x,y)=0的函数图. ezplot ('x(t)','y(t),[tmin,tmax]) 表示在区间tmin<t<tmax绘制参数方程 x=x(),y=y(t)的函数图
2.符号函数(显函数、隐函数和参数方程)画图 (1) ezplot ezplot(‘x(t)’,’y(t)’,[tmin,tmax]) 表示在区间tmin<t<tmax绘制参数方程 x=x(t),y=y(t)的函数图. ezplot(‘f(x)’,[a,b]) 表示在a<x<b绘制显函数f=f(x)的函数图. ezplot(‘f(x,y)’,[xmin,xmax,ymin,ymax]) 表示在区间xmin<x<xmax和 ymin<y<ymax绘制 隐函数f(x,y)=0的函数图
