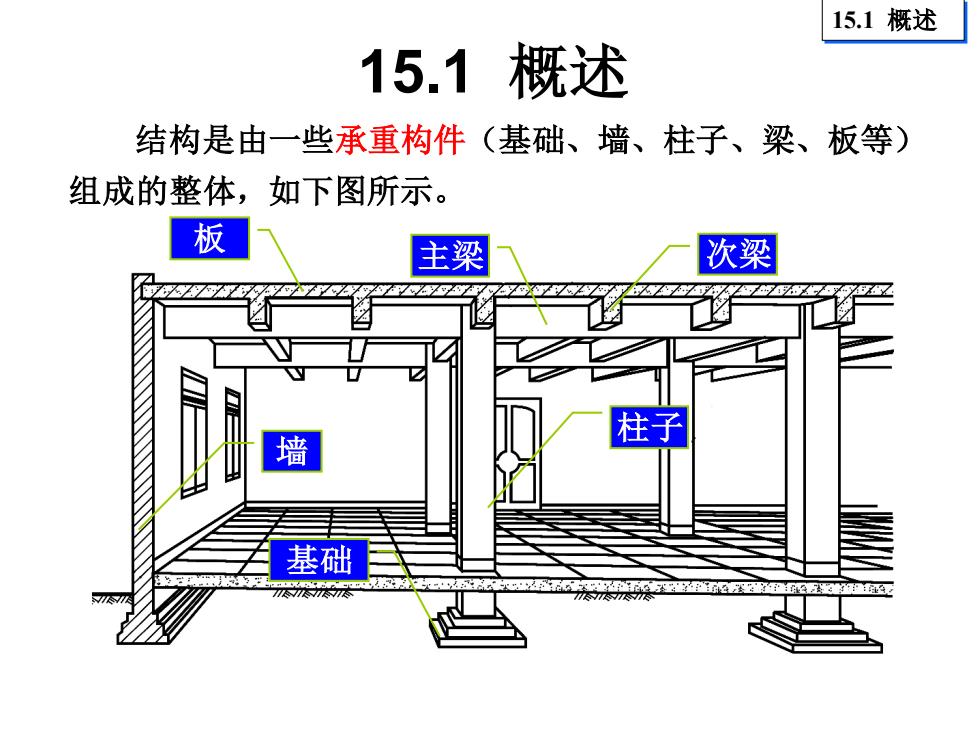

15.1概述 15.1概述 结构是由一些承重构件（基础、墙、柱子、梁、板等) 组成的整体，如下图所示。 板 主梁 次梁 ☒ 墙 基础
15.1 概述 15.1 概述 结构是由一些承重构件（基础、墙、柱子、梁、板等） 组成的整体，如下图所示。 基础 墙 柱子 板 主梁 次梁

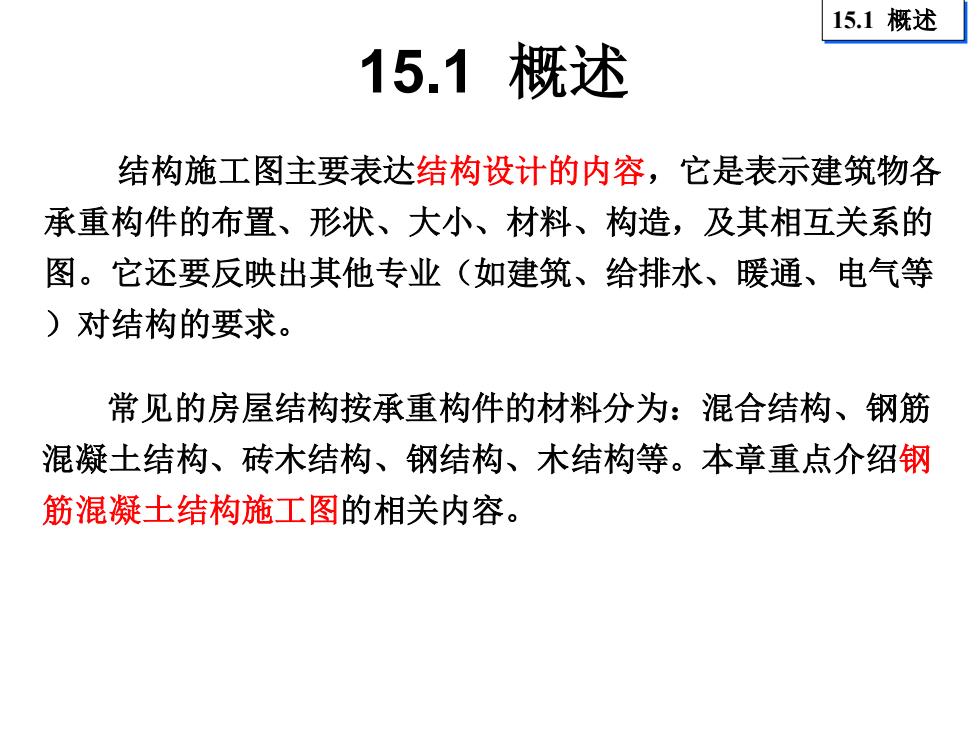

15.1概述 15.1概述 结构施工图主要表达结构设计的内容，它是表示建筑物各 承重构件的布置、形状、大小、材料、构造，及其相互关系的 图。它还要反映出其他专业（如建筑、给排水、暖通、电气等 )对结构的要求。 常见的房屋结构按承重构件的材料分为：混合结构、钢筋 混凝土结构、砖木结构、钢结构、木结构等。本章重点介绍钢 筋混凝土结构施工图的相关内容
结构施工图主要表达结构设计的内容，它是表示建筑物各 承重构件的布置、形状、大小、材料、构造，及其相互关系的 图。它还要反映出其他专业（如建筑、给排水、暖通、电气等 ）对结构的要求。 常见的房屋结构按承重构件的材料分为：混合结构、钢筋 混凝土结构、砖木结构、钢结构、木结构等。本章重点介绍钢 筋混凝土结构施工图的相关内容。 15.1 概述 15.1 概述

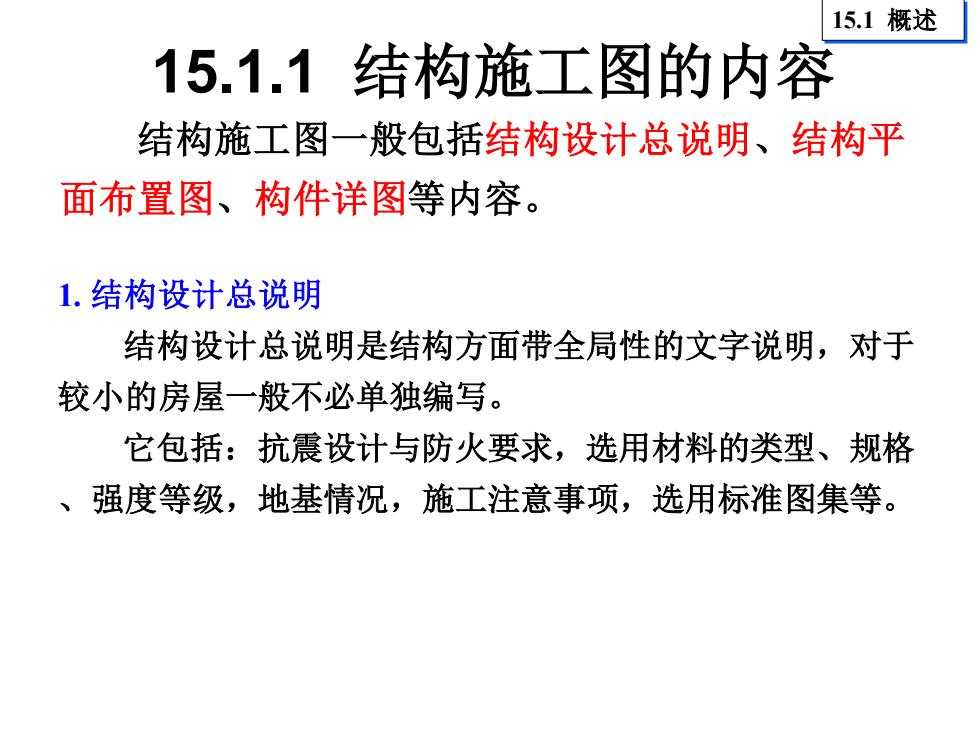

15.1概述 15.1.1结构施工图的内容 结构施工图一般包括结构设计总说明、结构平 面布置图、构件详图等内容。 1.结构设计总说明 结构设计总说明是结构方面带全局性的文字说明，对于 较小的房屋一般不必单独编写。 它包括：抗震设计与防火要求，选用材料的类型、规格 、强度等级，地基情况，施工注意事项，选用标准图集等
15.1.1 结构施工图的内容 15.1 概述 结构施工图一般包括结构设计总说明、结构平 面布置图、构件详图等内容。 1. 结构设计总说明 结构设计总说明是结构方面带全局性的文字说明，对于 较小的房屋一般不必单独编写。 它包括：抗震设计与防火要求，选用材料的类型、规格 、强度等级，地基情况，施工注意事项，选用标准图集等
15.1概述 2.结构平面布置图 结构平面布置图是表示房屋中各承重构件总体 平面布置的图。它包括： (1)基础平面图，工业建筑还有设备基础布置图； (2)楼层结构平面布置图，工业建筑还包括柱网、吊车梁、 柱间支撑、连系梁等构件的布置图； (3)屋面结构平面图，包括屋面、天沟、屋架、天窗架及支 撑布置等
2. 结构平面布置图 15.1 概述 结构平面布置图是表示房屋中各承重构件总体 平面布置的图。它包括： （1）基础平面图，工业建筑还有设备基础布置图； （2）楼层结构平面布置图，工业建筑还包括柱网、吊车梁、 柱间支撑、连系梁等构件的布置图； （3）屋面结构平面图，包括屋面、天沟、屋架、天窗架及支 撑布置等
